Arduino + WS2811 - lampki choinkowe

Visar78 04 Lut 2016 21:37 12039 41
  • Arduino + WS2811 - lampki choinkowe
    Witam.
    Przedstawię projekt niezbyt wyrafinowany w konstrukcji, ale spełniający dobrze swoją rolę.

    Wykorzystano następujące elementy:
    -Arduino Nano,
    -Zasilacz Mean Well 5V 80W,
    -5 łańcuchów po 50 diod WS2811 (każdy maksymalnie może pobrać 15W),
    -5 potencjometrów,
    -Klawiatura.

    Każdy z łańcuchów jest osobno zasilany (dlatego jest 5 gniazd typu chinch), dodatkowo połączone są w szeregu i pierwszy przez wtyczkę Jack jest połączony z Arduino.


    Arduino + WS2811 - lampki choinkowe Arduino + WS2811 - lampki choinkowe Arduino + WS2811 - lampki choinkowe Arduino + WS2811 - lampki choinkowe Arduino + WS2811 - lampki choinkowe Arduino + WS2811 - lampki choinkowe

    Założeniem była możliwość wyboru efektów zarówno migających, jak i niezmiennych w czasie, nierozpraszających. Wykorzystałem Arduino nano jako sterownik, dołożyłem pięć potencjometrów: 3 do regulacji składowych R, G, B w niektórych efektach, jeden do jasności i jeden do prędkości efektów.

    Dołączona 16 przyciskowa klawiatura umożliwia wybór jednego z efektów:
    1: płynąca tęcza
    2: ustalony potencjometrami kolor z rozbłyskującymi na biało punktami
    3: wybrany kolor, bez żadnych efektów
    4: "jeżdżące" paski w wylosowanych kolorach, w momencie przechodzenia przez siebie wyliczany jest kolor sumaryczny
    5: wybrany kolor z losowo zapalającymi się i gasnącymi punktami
    6: krótkie, przesuwające się paski
    7: zmiana koloru całego łańcucha
    8: łańcuch w wybranym kolorze, przesuwające się punkty w kolorach tęczy
    9: zmiana kolorów w wielu miejscach naraz
    10: nowy kolor wpływający z jeden strony
    11: łańcuch w wybranym kolorze, z okresowo przepływającym losowym kolorem
    12: łańcuch w wybranym kolorze, z okresowo przepływającym rozjaśnieniem
    13: podobnie jak 5 tylko różnokolorowe
    14: wylosowane kolory, okresowo wylosowana dioda zmienia płynnie kolor na inny wylosowany
    15: kolorowe paski zbierają się stopniowo aż do zapełnienia całego łańcucha, kiedy to zjeżdżają wszystkie
    16: demo - po kolei włączające się efekty od 1 do 15 i od nowa

    Pokaz działania podczas testowania programu:


    Link


    I efekt końcowy, już na choince.


    Link

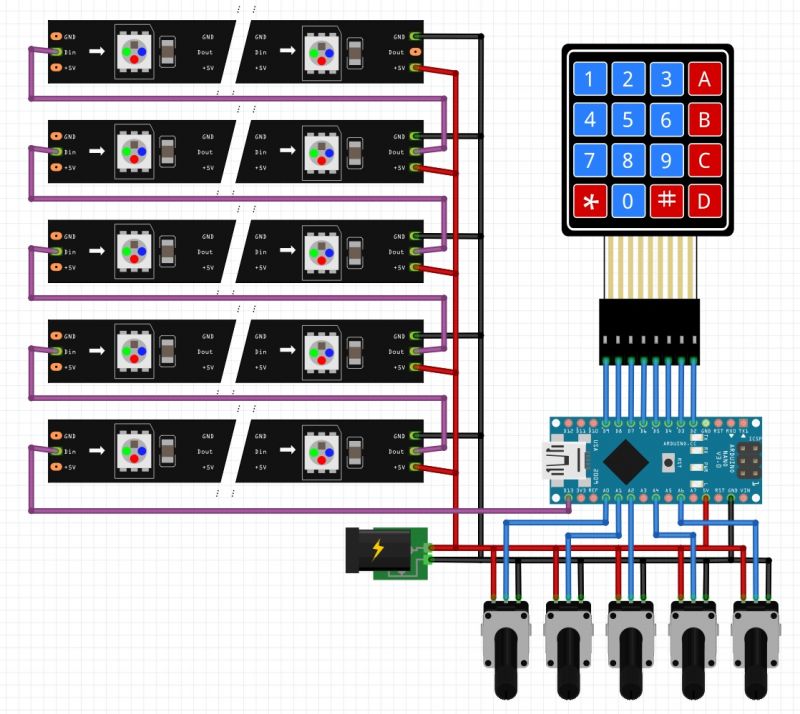

    Schemat:
    Arduino + WS2811 - lampki choinkowe

    Kod programu dla Arduino Nano (program zapamiętuje ostatnio wybrany efekt i po podłączeniu zasilania przywraca go.

    W przypadku chęci wykorzystania tylko trybu DEMO, bez potrzeby używania potencjometrów i klawiatury jest dostępny ten kod.

    Parametry typu prędkość, jasność, kolor tła i liczbę pikseli można sobie dobrać w zależności od preferencji modyfikując wartości w pierwszych liniach kodu:

    Kod: c
    Zaloguj się, aby zobaczyć kod
