Naprawa czujnika PIR szukanie przyczyny.

Witam, znalazłem i siebie niedawno czujnik ruchu nieznanej firmy. Po otwarciu znalazłem tam 2 rezystory które były lekko czarne ale zachowały swoją rezystancję. Postanowiłem je wymienić, po wymianie czujnik nadal jak nie działał tak nie działa poniżej zamieszczam zdjęcie płytki.
Pozdrawiam

To są zdjęcia części zasilającej czujnik.
Obok przekaźnika jest tranzystor sterujący przekaźnikiem i prawdopodobnie stabilizator z serii 78L. Sprawdź napięcie na wejściu stabilizatora i na wyjściu.

Witam
Sprawdź na płytce, czy masz właściwe napięcie.

Wartości, które podałem mogą się różnić, w zależności na jakie napięcie jest przekaźnik i jaki zastosowano stabilizator.
Uwaga! Na płytce jest napięcie sieci!
Pozdrawiam

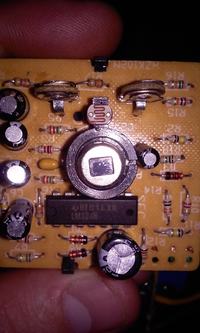

Dodaję kolejne zdjęcia części. Napięcia sprawdzę jutro.

Dodano po 44 [sekundy]:

Jest tu stabilizator lm324n

Witam

ZawaDi wrote:

Jest tu stabilizator lm324n

To nie jest stabilizator. Oj...
Pozdrawiam

Więc wzmacniacz operacyjny tak?

mariann wrote:

Witam
Sprawdź na płytce, czy masz właściwe napięcie.

Wartości, które podałem mogą się różnić, w zależności na jakie napięcie jest przekaźnik i jaki zastosowano stabilizator.

Napięcia w tych punktach wynosi 0V stałego i przemiennego.

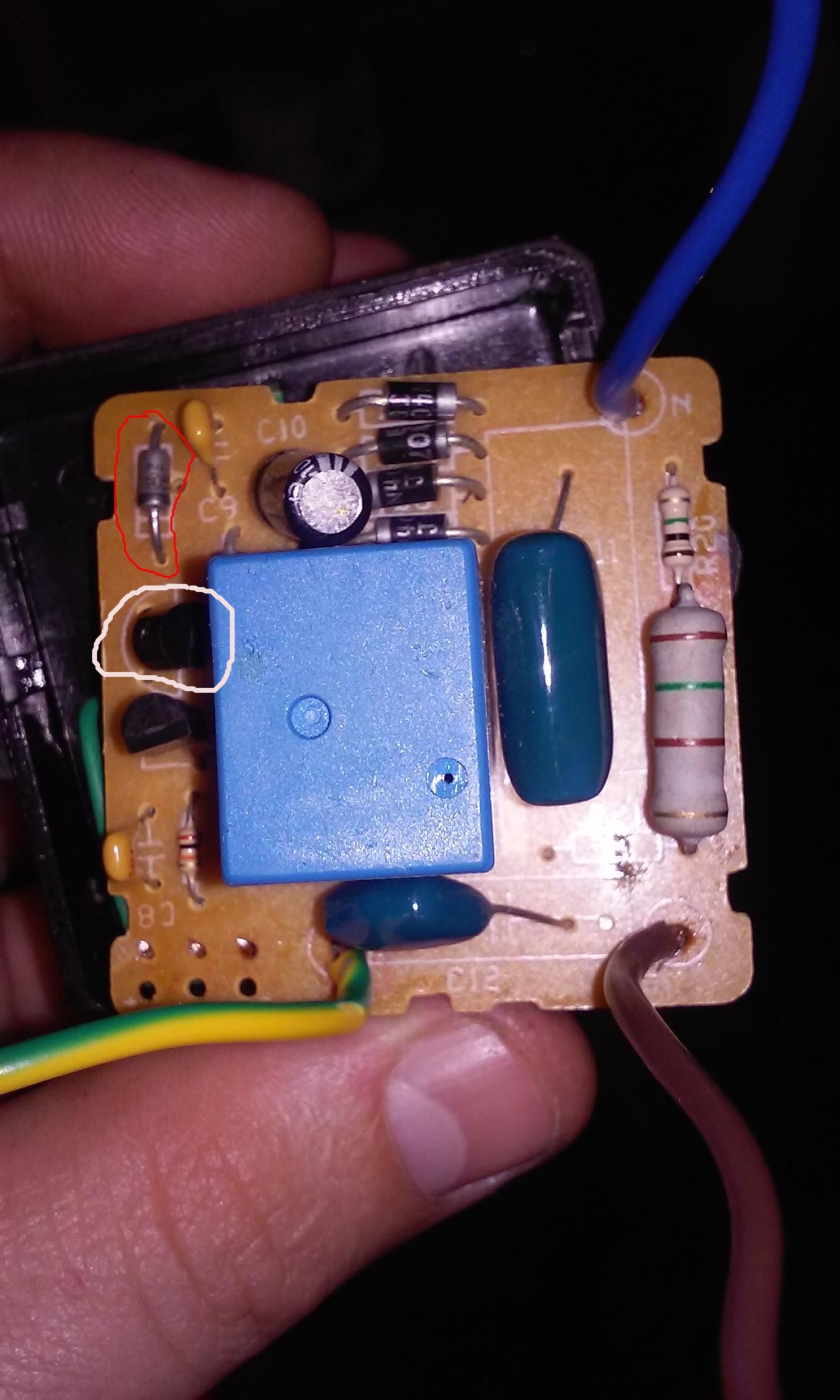

Sprawdź czy dioda zenera z pierwszego zdjęcia nie ma zwarcia. Najlepiej ją wylutuj do pomiaru.
Jeśli nie jest zwarta to sprawdź według drugiego zdjęcia czy w tych punktach jest napięcie przemienne. Jeśli jest to sprawdź wszystkie diody w mostku prostowniczym.

Dioda zenera ma zwarcie, jakiej innej diody można tutaj użyć ?

Tu musi być taka sama dioda zenera.

Jest to dioda zenera 1n47 na prąd 49a?

To jest dioda zenera na napięcie 24V. Możesz dać BZX85C24.
Dla prób możesz uruchomić układ bez tej diody ale najpierw odlutuj przewód oznaczony biały kółkiem i sprawdź jakie napięcie w tym miejscu - napięcie stałe.
Jego wartość jest zależna od stabilzatora jaki jest zastosowany na płytce. Nie mogę powiedzieć jaki tam jest bo spotykałem się z różnymi wartościami. Jeśli będzie miało wartość 5v lub 8V lub 12V to wtedy możesz podłączyć odlutowany przewód i sprawdzić czy całość działa ale docelowo ta dioda zenera musi tam być wlutowana.

Po odlutowaniu diody na styku który zaznaczyłeś napięcie wynosiło 17V przemiennego i 7V stałego. Postanowiłem więc wlutować go spowrotem i coś leciutko brzęczy nie mogę określić z którego miejsca. Okolice przekaźnika.

Dodano po 15 [minuty]:

Udało się czujka uruchomiła się gdy wlutowałem tam pierwszą lepszą diodę zenera. Działa prawidłowo.

Między stykami które zaznaczyłem nie może być napięcia przemiennego tylko stałe bo to jest wyjście stabilizatora.

Między tymi stykami jest teraz napięcie 6V stałego. Moja radość była zbyt wczesna gdyż czujnik załącza ale już nie rozłącza...

Dodano po 2 [minuty]:

Teraz po 15 min. rozłączył a mam ustawiony czas na minimum.

Sprawdź na jakie napięcie jest stabilizator który zaznaczyłem. Powinno byc na nim napisane 78L ..
W miejscu kropek powinny być cyfry 05 lub 08 lub inne. Wartości te oznaczają napięcie.
Jak będziemy wiedzieli jaki jest stabilizator to będziemy wiedzieli jaka ma być prawidłowa wartość napięcia.

78L08 takie ma oznaczenie ten stabilizator.

Dodano po 5 [minuty]:

Prawidłowe napięcie jakie powinien oddawać to 8V.

To sprawdź jeszcze jakie jest napięcie na wejściu stabilizatora.
Dodatkowo na czas prób znieczul fotorezystor aby nie wprowadzał zamieszania bo czujnik powinien działać po zmierzchu. Najlepiej go wylutuj na czas prób lub dokładnie zaklej czarną taśmą izolacyjną.
Z moich doświadczeń z czujnikami wynika fakt że te czujniki z którymi miałem do czynienia zawsze po włączeniu do zasilania załączały się na dłuższy czas niż nastawiony i dopiero po rozłączeniu następne zadziałania miału wartość nastawionego czasu.
Musisz pamiętać, że gdy czujka się załączy i będziesz ruszał się w polu widzenia czujki to czas będzie automatycznie wydłużany. Musisz albo nie ruszać się albo tak ustawić czujkę aby nie być w polu jej widzenia gdy wykonujesz pomiary.
