Witam.
Chcę w prosty sposób dodać do Eagle element, którego brakuje w bibliotece - a mianowicie MCP14E8 (ew. UCC27425).

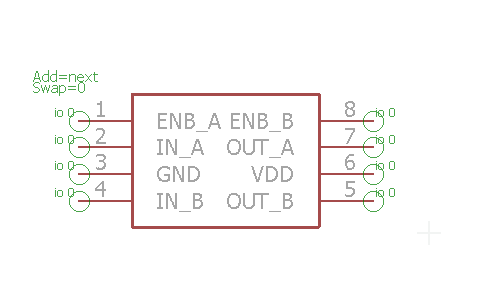

Element jest w obudowie DIP8 wygląda tak:
W internecie znalazłem instrukcje jak narysować obudowę nowego elementu w Eaglu, ale ona nie pasuje do tego, co udało mi się uzyskać.

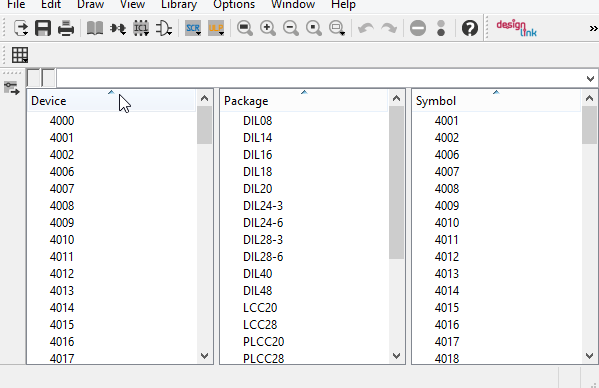

Zacząłem edytować jakąś bibliotekę, która ma gotową obudowe DIP8, i po prostu chciałem dopisać nowy element - w bibliotece widziałem osobno częsci Device oraz obudowy Package:

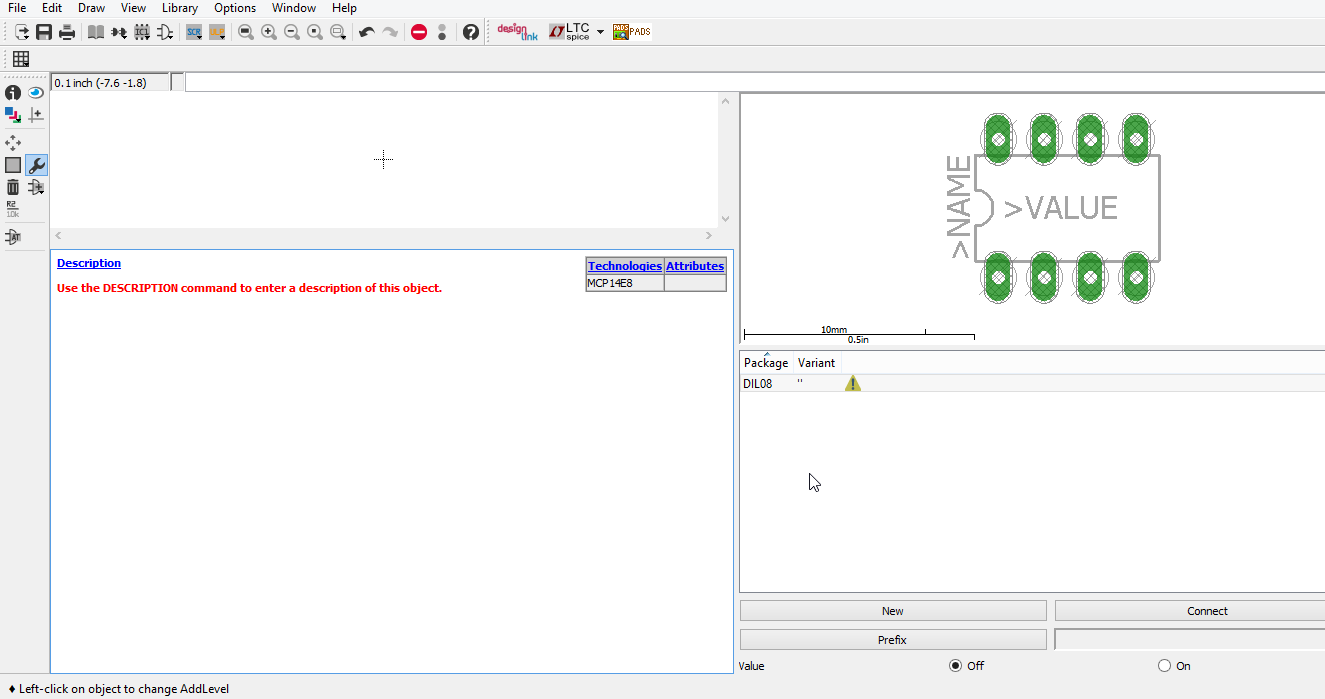

Kliknąłem na Device, wpisałem nazwę i wybrałem New. Poprawnie utworzyło mi nową część, wybrałem jej obudowę DIP8, ale utknąłem w tym momencie:
Jak mogę w tym momencie przypisać nazwy pinów (VCC, GND, ENB_A, itp)?
