Uruchomienie sterownika CNC

20 Kwi 2016 13:40 4971 5
  • Poziom 16  
    Witam

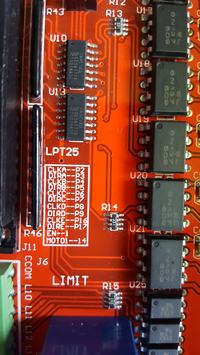

    Zakładam kolejny temat ponieważ mam mały problem ze strownikiem cnc. Nabyłem nowy sterownik i nie mogę go zmusić do pracy z machem3. Zrobiłem dokładnie tak jak w instrukcji, którą dołączam w załączniku.
    CNC TB6560...roller.pdf Download (950.61 kB)

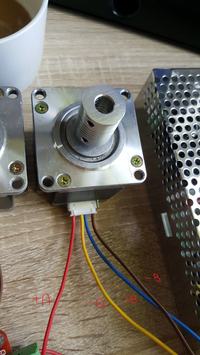

    Silniczki jakie posiadam to Minebea 23KM-C051-09V
    Całość zasilana jest z zasilacza 12V 140W.
    Jeśli ktoś ma jakiś pomysł będę wdzięczny za pomoc.
    Uruchomienie sterownika CNC Uruchomienie sterownika CNC Uruchomienie sterownika CNC Uruchomienie sterownika CNC Uruchomienie sterownika CNC
  • Specjalista Automatyk
    Witam!
    Po pierwsze należy sprawdzić działanie samego sterownika wraz z silnikami.
    Można wypiąć złącze z komputera i na piny w DB25 podać sygnały z jakiegoś zasilacza 5VDC.
    Na GND - minus a do pinu 1 +(to jest zezwolenie na ruch i tu uwaga: niektóre sterowniki nie wymagają tego sygnału - spróbuj tak a jak nie wychodzi to bez niego), oprócz tego aby poruszył się silnik np osi X na pin 2(step X) podajemy i odłączmy zasilanie: każdy impuls to ruch o ustawiony krok (warto na czas próby ustawić DIP M1 i DIP M2 w pozycję OFF) po kilku impulsach widzimy czy silnik się poruszył.
    Kierunek obrotu zmieniamy podając napięcie na PIN3 (DIR X).
    I tak postępujemy ze wszystkimi osiami - jeżeli zadziałają to masz złe ustawienia w oprogramowaniu, albo źle ustawiony port LPT.
    Jeżeli nie działają to sprawdź podłączenia silników i ustawienia płyty.
    I jeszcze jedno: sprawdź czy nie blokuje układu nie podłączony EMERGENCY STOP - nie wiem jak w tej konkretnie płycie ale może być wymagany.
    Pozdrawiam.
  • Poziom 24  
    A czy kolega nie zrobił lustrzanego odbicia w złączu do płytki? Często przy pierwszych kontaktach z tymi płytkami , przy lutowaniu złącz myli się męski z żeńskim.
  • Poziom 16  
    Witam

    Sterownik ruszył okazało się że sterowniki macha3 nie dzialaja pod win7 64bity. Po przesiadce na win7 32 bity sterownik ruszył.
    Konieczne jest zasilanie 24V czy może być 12V? Mam za to kolejne pytanie odnośnie kalibracji.
    Sterownik ustawiłem przełącznikami na 1/8 kroku ale nie wiem w jakiej pozycji ma być opcja CURENT DECAY: na FAST, 50% fast decay, 25%fast decay, slow decay.

    Dodano po 1 [minuty]:

    vindevil napisał:
    A czy kolega nie zrobił lustrzanego odbicia w złączu do płytki? Często przy pierwszych kontaktach z tymi płytkami , przy lutowaniu złącz myli się męski z żeńskim.


    Sterownik kupiłem gotowy fabrycznie zmontowany.

  • Poziom 12  
    A to wiadomo nie od dzisiaj ;)
