Prosty zasilacz do efektów gitarowych.

Klopsik 15 Maj 2016 11:43 8052 27
  • Prosty zasilacz do efektów gitarowych.

    Witam.

    Projekt może nie oryginalny, jednak dla każdego gitarzysty może być przydatny.

    Czasami zdarza się, że wszystkie sklepy są zamknięte, a nam czegoś brakuje. Tak było w moim przypadku, więc zmęczony ciągłą wymianą baterii postanowiłem zrobić prosty zasilacz małej mocy do 2 kostek, których używam.
    Zaznaczam, że jest to projekt z serii "na szybko", a ja nie jestem lakiernikiem. ;)

    Schemat pochodzi ze strony Tonepad.com.

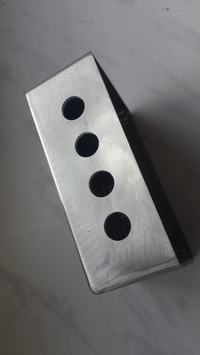

    Obudowę kiedyś kupiłem na allegro za ok. 16zł. Konstrukcja miała być stabilna, więc postanowiłem nagwintować otwory pod PCB. Dystanse to te standardowe (M6) do trzymania płyty głównej w komputerze wyrównane kątówką.

    Prosty zasilacz do efektów gitarowych. Prosty zasilacz do efektów gitarowych.

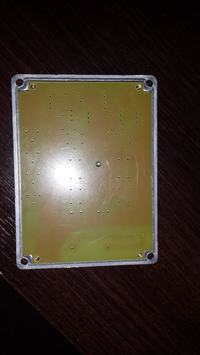

    PCB zaprojektowałem specjalnie pod obudowę:

    Prosty zasilacz do efektów gitarowych. Prosty zasilacz do efektów gitarowych.

    Potem otwory na gniazdo AC i wyjścia DC. Ta sama metoda - przewiert i gwint na śruby mocujące dla gniazda zasilania (+ nakrętka i oczko na uziemienie do obudowy).

    Prosty zasilacz do efektów gitarowych. Prosty zasilacz do efektów gitarowych.

    Malowanie wykonałem tym, co mi zalegało, czyli dwoma sprayami, które się zwyczajnie kończyły i nie starczyłyby na nic innego. Dodatkowo położyłem lakier bezbarwny. Ślady po kątówce zakryte gumowymi nóżkami.

    Prosty zasilacz do efektów gitarowych. Prosty zasilacz do efektów gitarowych.

    Transformator i wszystkie elementy elektroniczne pochodzą z "szuflady" lub demontażu. Łączenie gniazd za pomocą konektorów głośnikowych.

    Prosty zasilacz do efektów gitarowych. Prosty zasilacz do efektów gitarowych.

    Kable wykonane prostymi tanimi wtykami, wsadzone w osłonę kabla i zakończone rurką termokurczliwą. Kolory nie są przypadkowe. Carne kable mają typową polaryzację bosowską dla efektów gitarowych, a czerwone odwrotną.

    Prosty zasilacz do efektów gitarowych.

    Całość pochłonęła 2,5h pracy plus czekanie na wyschnięcie lakieru. Połączenie konektorami gotowych elementów zajęło kilka chwil. PCB nie wykonałem sam, więc był to jedyny koszt tej produkcji, czyli ok. 15zł. Oczywiście wiem, że jeśli ktoś miałby kupować wszystkie elementy to na 100% ta konstrukcja jest w ogólnie nieopłacalna, bo wyjdzie drożej niż fabryczny zasilacz o mocy ca. 200mA. Mimo to w moim przypadku wykonanie było uzasadnione, a użycie części, które leżą i się kurzą wręcz wymagane.

    Jako, że transformator użyty posiada dwa uzwojenia wtórne po 12V to kolory gniazd DC informują, którego używamy.

    Prosty zasilacz do efektów gitarowych. Prosty zasilacz do efektów gitarowych.

    Zasilacz pracuje z efektami Wampler Plexi Drive Deluxe i Rebote Delay 2,5 i sprawuje się znakomicie, brak przydźwięku sieciowego i innych niespodzianek. Wampler pracuje od 9-18V, a przy 15V brzmi wyśmienicie. Drugie uzwojenie transformatora pracuje na równych 9V i zasila Rebote Delay.

    Montaż na PCB jest banalnie prosty i można do tego celu użyć zdjęcia lub schematu z tonepad.com

    Pozdrawiam i zachęcam do oceniania konstrukcji. :)
