CA80, MIK64, CA69 - Strona pamiątkowa

18 Maj 2016 18:42 10092 26
  • Poziom 28  
    W latach 80 i 90 istniała w Raszynie pod Warszawą (jednoosobowa?) firma założona przez p. Stanisława Gardynika, absolwenta elektroniki Politechniki Warszawskiej. Firma zajmowała się produkcją i sprzedażą różnych urządzeń elektronicznych, a największą sławę zdobył edukacyjny mikrokomputer CA80. Samego Twórcę można, moim zdaniem, umieścić prawie na równi z innym polskim Bilem Gatesem - Jackiem Karpiński. Czas przedstawić kilka urządzeń z tej kolekcji, gdyż są to perełki w Polskiej historii informatyki:

    Gdyby ktoś posiadał więcej informacji o zaprezentowanych tu konstrukcjach, proszę śmiało pisać (tylko rzeczowe informacje).

    MIK64

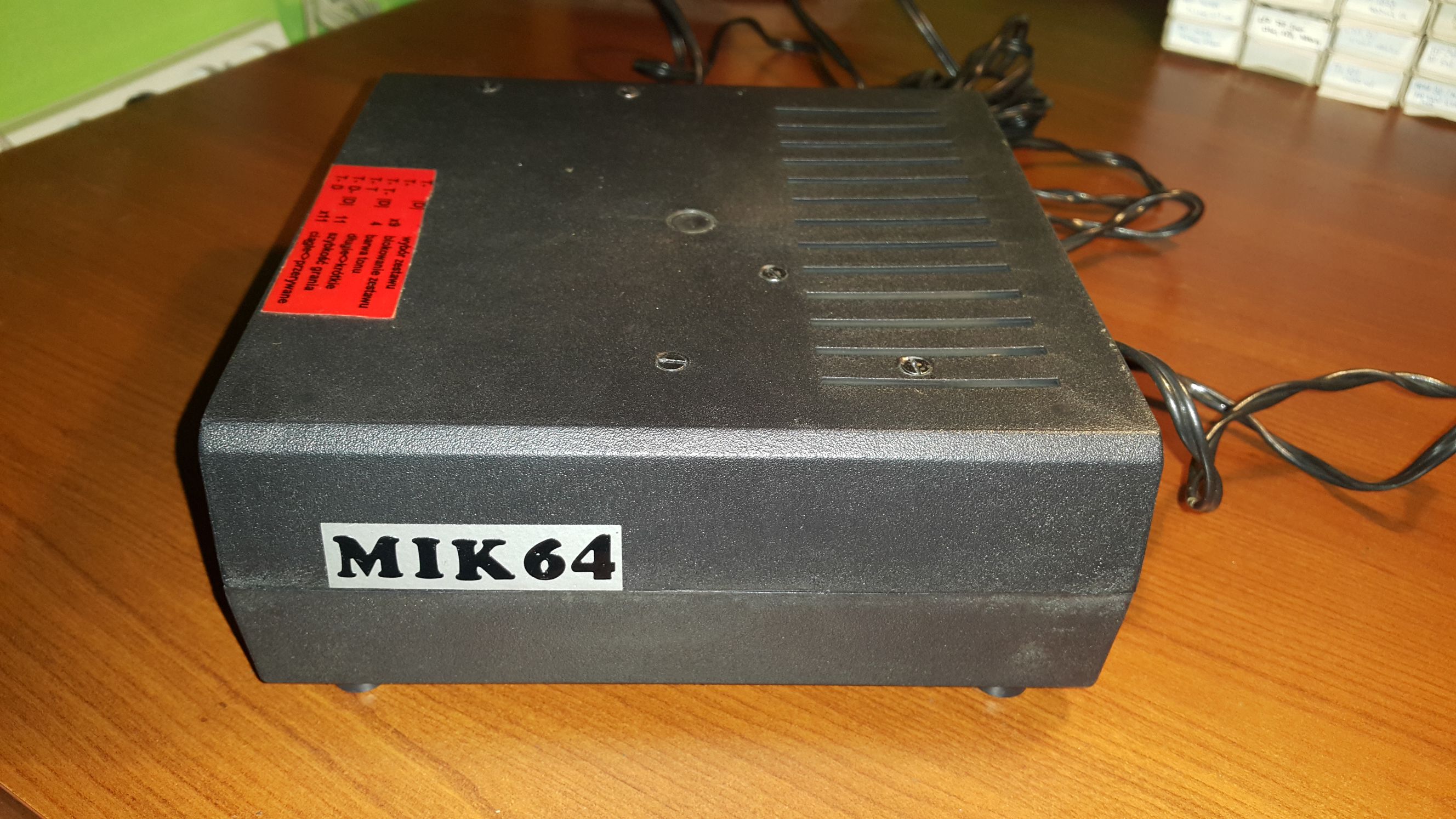

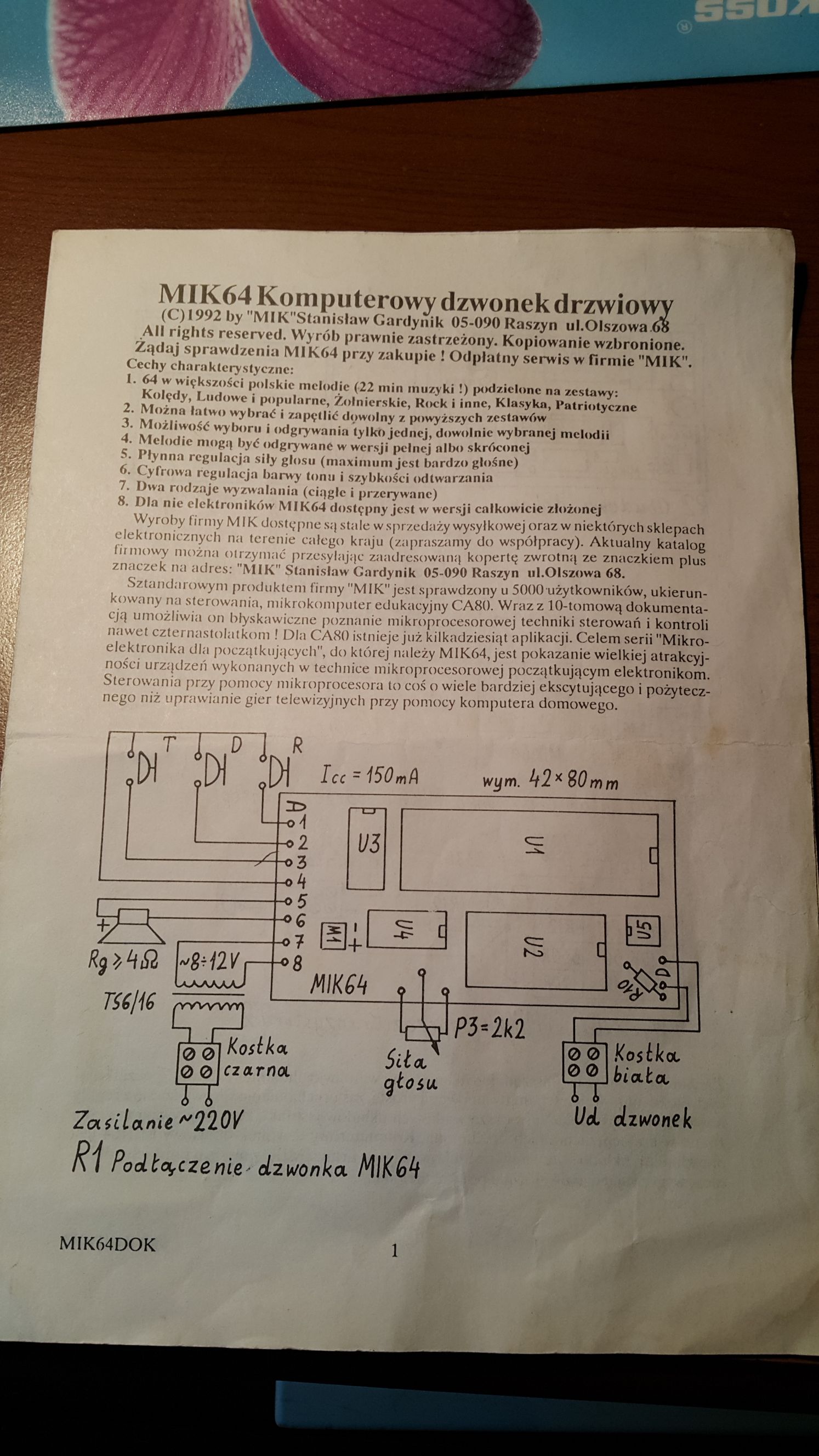

    MIK64 to sterownik dzwonka do drzwi, umożliwiającego odgrywanie jednej z kilkunastu zaprogramowanych melodii. Sporo z nich to polskie piosenki ludowe. Urządzenie doczekało się nawet prostej instrukcji montażu, jednak sam opis urządzenia (schemat) nie jest nigdzie dostępny. Postaram się go odtworzyć, a zawartość pamięci z kodem programu (EPROM) odczytać.
    Parametry:
    Procesor: Prawdopodobnie Z80 (nazwa została zatarta papierem ściernym)
    Obudowa: uniwersalna Z39
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa

    Link


    CA69

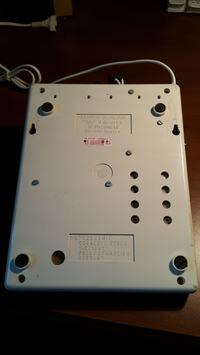

    CA69 to sterownik szkolnego dzwonka do drzwi. Brak o nim jakichkolwiek informacji w sieci. Posiada z tyłu złączkę do podłączenia dowolnego urządzenia ~220V, załączanego o określonych porach czasowych (np. dzwonek) oraz port DB9, prawdopodobnie do aktualizacji oprogramowania. W środku płytkę główną z procesorem Z80, pamięcią EPROM z kodem programu i pamięcią SRAM, transformator zasilający, klawiaturę oraz przekaźnik. Ciekawostką jest, że obudowa (od polskiego kalkulatora ELWRO183) posiada od dołu wytłoczone dane firmy MIK, więc nie była to na pewno jednostkowa produkcja.
    Parametry:
    Procesor: Z80
    Obudowa: Od polskiego kalkulatora ELWRO183
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa

    Link


    CA80 - wersja 1
    CA80 to mikrokomputer, oparty o procesor Z80, działający pod kontrolą systemu nadzorczego (monitor) i umożliwiający wykonanie dowolnego programu użytkownika. Pierwsze wersje CA80 były sprzedawane w postaci zestawu płytek drukowanych jednostronnych do samodzielnego wykonania (płytka z procesorem i pamięciami, zasilaczem, modułem CTC, klawiaturą, wyświetlaczem). Obudowy nie były sprzedawane, więc użytkownicy, składający te komputerki sami `opakowywali` je w obudowy, jakie mieli pod ręką.
    CA80 oprócz funkcji edukacyjnej do nauki programowania były tez stosowane jako różnego rodzaju sterowniki czy urządzenia pomiarowe.

    Kiedyś w wakacje, z nudów odtworzyłem, na podstawie książki p. Gardynika częściowy schemat oraz PCB do tego komputerka:
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa

    W mojej kolekcji jest CA80 wzbogacony o układ dźwiękowy AY8910 i gniazdo MIDI. Urządzenie służyło prawdopodobnie za kontroler muzyczny i zostało wykonane w obudowie po farelce, natomiast sam zasilacz jest w obudowie po naściennym włączniku trójfazowym (do hydrofora?):
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa

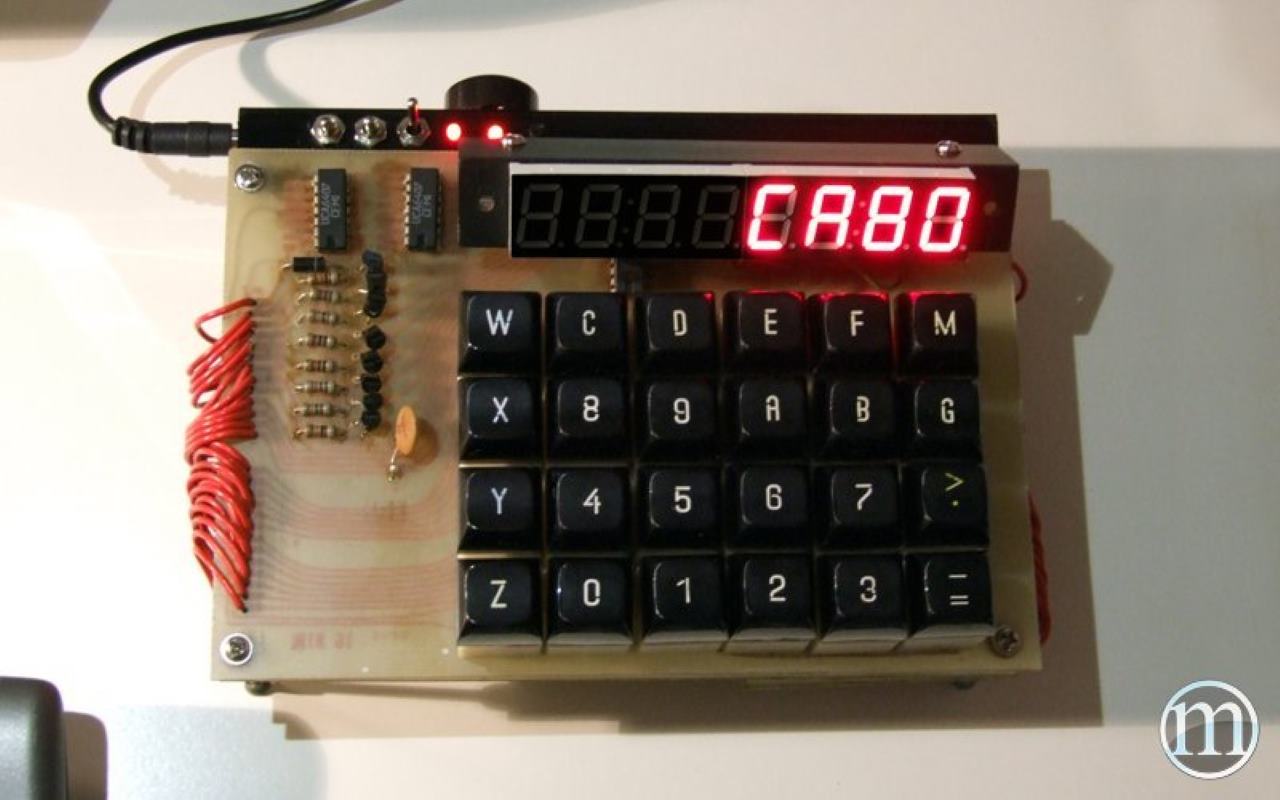

    Komputerki w tej wersji, które `wypłynęły` do internetu:
    Źródło: http://mkropa.republika.pl/ca80.htm
    CA80, MIK64, CA69 - Strona pamiątkowa

    Źródło: http://www.dobreprogramy.pl/PAMPKIN/nbitowa-nastalgia-Mikrokomputer-MIK-CA80,59238.html
    CA80, MIK64, CA69 - Strona pamiątkowa

    Źródło: aukcja
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa


    CA80 - wersja 2
    CA80 w wersji 2 produkowany był na jednej dwustronnej PCB zawierającej wszystkie podzespoły, natomiast jako obudowę wykorzystaną tą po kalkulatorze ELWRO 183, zmieniając jedynie oznaczenia przycisków. Kiedyś w moje ręce trafiła jedynie sama PCB oraz wyświetlacz. Po dokupieniu wszystkich scalaków, stworzeniu PCB z klawiaturką i podłączeniu do całości głośnika, powstał `mój` CA80:
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa

    Kiedyś w wakacje, z nudów odtworzyłem, na podstawie książki p. Gardynika kompletny schemat oraz PCB do tego komputerka:
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa

    Moduł z zaprojektowaną prze ze mnie klawiaturą i wyświetlaczem:
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa
  • Computer ControlsComputer Controls
  • Poziom 2  
    phanick napisał:

    MIK64
    MIK64 to sterownik dzwonka do drzwi, umożliwiającego odgrywanie jednej z kilkunastu zaprogramowanych melodii. Sporo z nich to polskie piosenki ludowe. Urządzenie doczekało się nawet prostej instrukcji montażu, jednak sam opis urządzenia (schemat) nie jest nigdzie dostępny. Postaram się go odtworzyć, a zawartość pamięci z kodem programu (EPROM) odczytać.
    Parametry:
    Procesor: Prawdopodobnie Z80 (nazwa została zatarta papierem ściernym)
    Obudowa: uniwersalna Z39

    Procesor Z80, EPROM 2716, licznik CMOS 40103, 7400 w generatorze.
    Mam taki grający w drzwiach już 30 lat - zero awarii, sprawuje się doskonale.
    Zakodowanych jest 64 melodie, głównie polskie.
    Jeśli uda ci się odtworzyć schemat ideowy z płytki plus odczytać zawartość EPROM to możesz opublikować dla innych - może ktoś sobie zrobi?

    Stanisław Gardynik

    P.S.
    Dlaczego napisy starte?
    W czasie studiów miałem sporo pamięci EPROM 1702 - wtedy to był szczyt techniki. Pojemność 256 bajtów, 3 napięcia zasilania (+5,+12, -5V).
    Nie widziałem co z tym zrobić, do kosza szkoda było i zrobiłem pozytywkę na 32 melodie z licznikami 74193. Grało fajnie, ale natychmiast pojawiły się na Wolumenie (giełdzie elektronicznej) nielegalne kopie - dlatego w kolejnej wersji na Z80 napisy były starte :)
  • Poziom 28  
    Co do CA69 to wziąłem się w garść i zgrałem z niego pamięć ROM, którą zamieszczam. Nie jest ona chyba w pełni zgodna z CA80, bo pod emulatorem nie działa. Ponieważ ktoś na aukcji kiedyś pisał, że po naciśnięciu jakiejś przypadkowej kombinacji klawiszy CA69 potrafił zagrać jakąś melodię, myślę, że warto przeanalizować działanie tego komputerka, pomimo braku instrukcji.

    Co ciekawe, po wielu zabawach i naciskaniu różnych klawiszy mój CA69 zaczął się zgłaszać jako CA68.

    ROM jest cały zajęty, a na końcu widnieję ciąg znaków:
    Code:
    (C)S.Gardynik Tel.(0-2)720-22-20


    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa
    Załączniki:
  • Poziom 28  

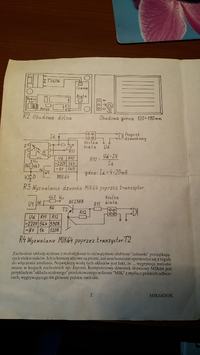

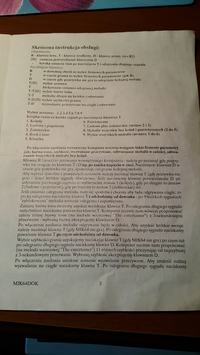

    Dziś dzień odkrywania tajemnic. Czas na zgranie układu z dzwonka MIK64.

    Jako ciekawostkę powiem, że zastosowana tam pamięć (2732), ze zdrapanymi oznaczeniami, była tak wolna, że dopiero ustawienie czasu oczekiwania ok. 500 ns pozwoliło na stabilne, powtarzalne odczyty.

    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa
    Załączniki:
  • Computer ControlsComputer Controls
  • Użytkownik usunął konto  
  • Poziom 28  
    R-MIK napisał:
    Jak uruchamiałem swój pierwszy sterownik na 6502 to były obsadzone tylko CPU i EEPROM (symulator) no i układ zegara. Program testujący nie miał oczywiście wywołań procedur.

    Tylko że Z80 ma kilkanaście rejestrów, a 6502 - trzy. Bez RAMu to 6502 jest bezużyteczny, nawet poważniejszej pętli się nie da zrobić, nie mówiąc o operacjach arytmetycznych.
    Ciekawe co to za sterownik
  • Użytkownik usunął konto  
  • Pomocny post
    Poziom 14  
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa
    Cześć.
    Do kolekcji przedstawiam ciekawostkę pochodzącą (jak mi powiedziano) z firmy MIK z Raszyna.
    Możliwe, że to protoplasta "nowego" CA80, trudno mi niezmiernie uplasować te płytki na osi czasu, byłoby miło gdyby tu wypowiedział się autor konstrukcji.
    Póki co nie sile się na uruchamianie tego cuda, ale kto wie...
    Pozdrawiam
    tasza
  • Pomocny post
    Poziom 14  
    No to jeszcze garść zdjęć, jak już dopadłam aparat.

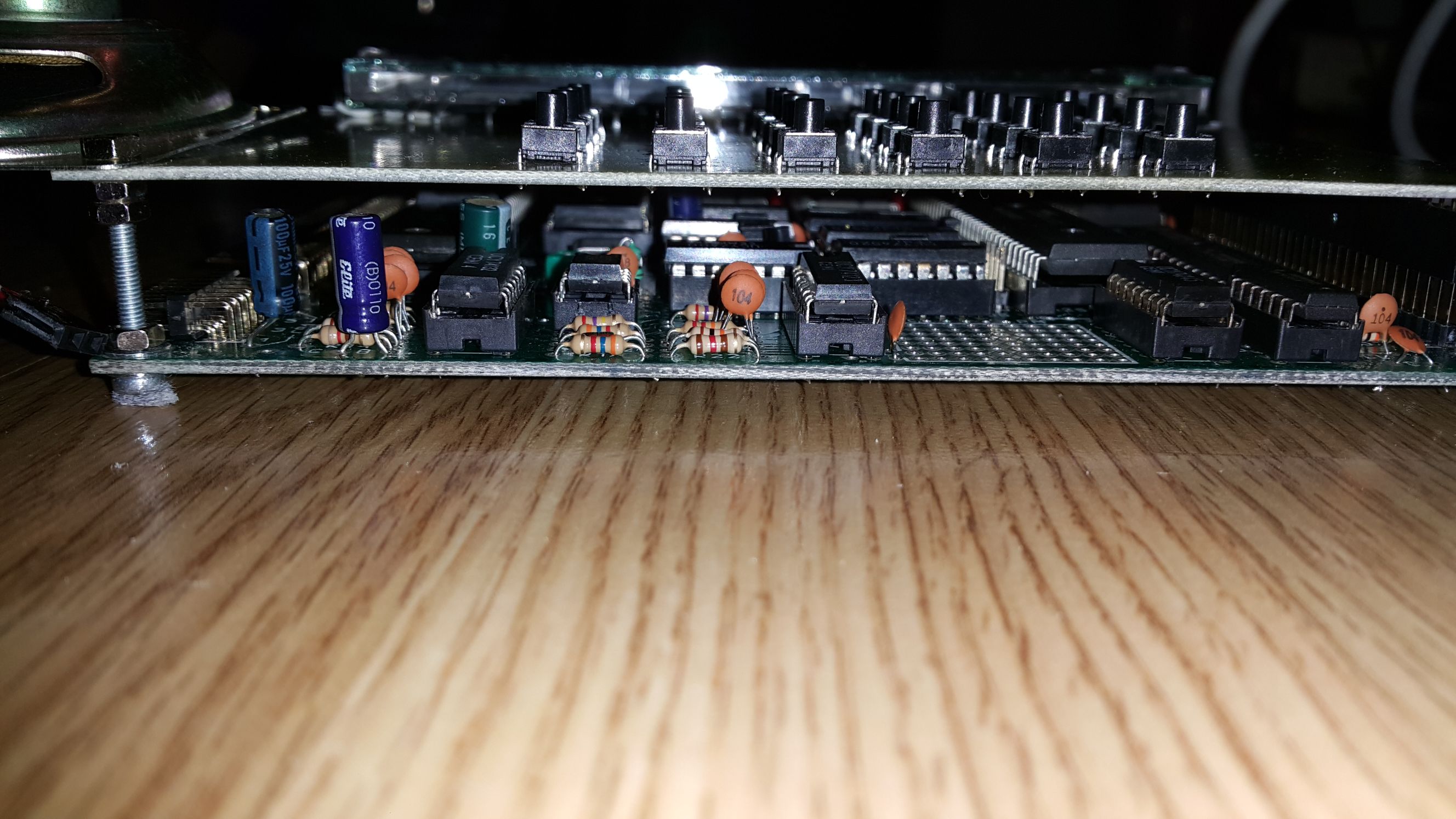

    płyta procesora od starego CA80 w trakcie uzbrajania, och, jak powoli mi to idzie ...
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa
    ---------------
    MIK03B - płytka ćwiczeniowa do książeczki MIK03 "Podstawy techniki cyfrowej"
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa
    ---------------

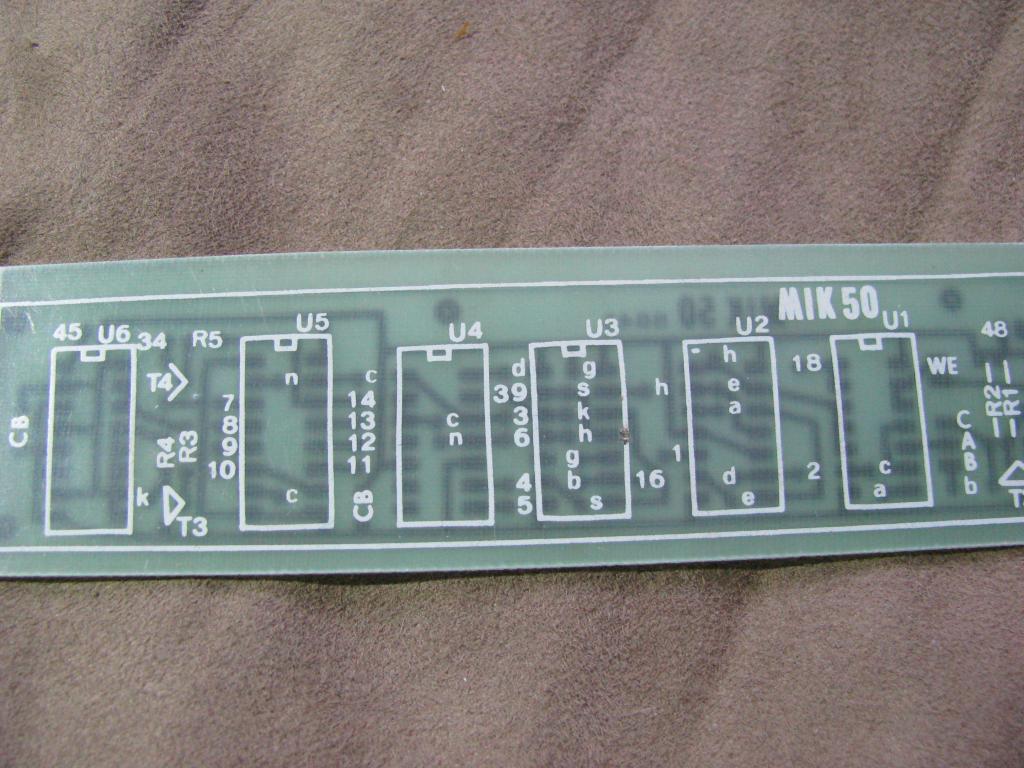

    MIK50 - płytka częstościomierza / czasomierza, opis i schematy w MIK06 "Laboratorium programowania" od strony 54
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa
    ---------------

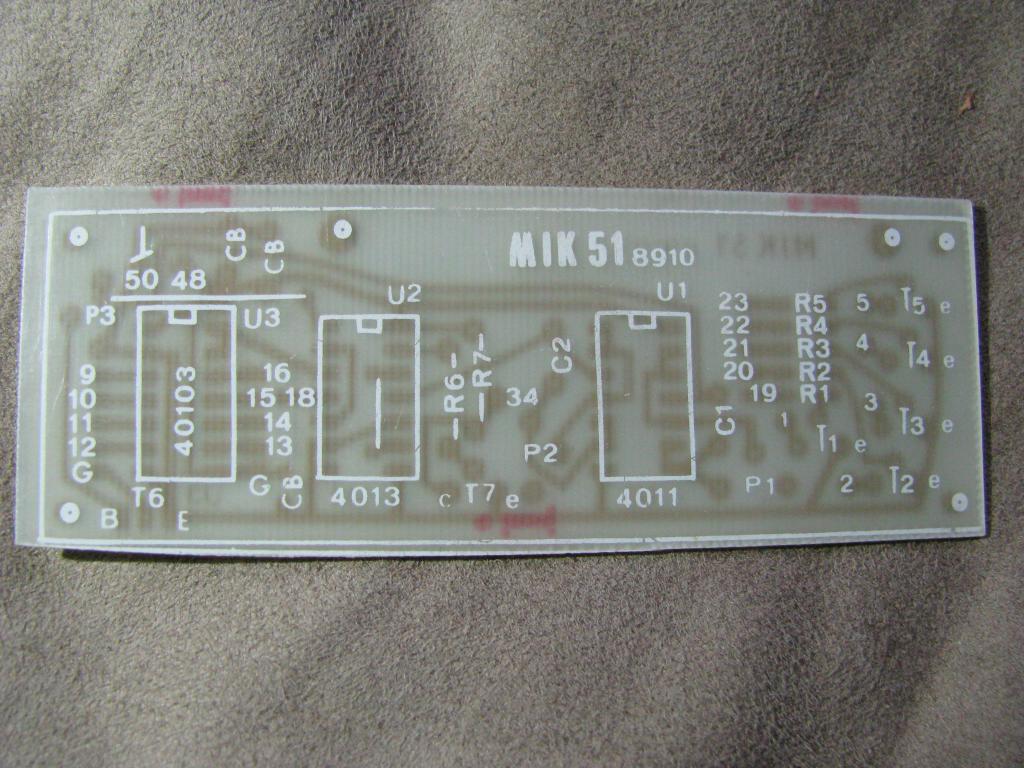

    MIK51 - interface do monitora CA88, komputerowa pozytywka i sterowanie pięcioma wyjściami, opis i schematy w MIK06 "Laboratorium programowania" od strony 79
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa
    -------------
    MIK86 - programator pamięci EPROM, opis i schematy w MIK06 "Laboratorium programowania" od strony 4
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa

    pozdrawiam,
    tasza
  • Poziom 14  
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa

    płytka zasilacza +5/-5/+25V pasująca do starej i nowej wersji CA80 oraz mała płytka-proteza MIK96 przydatna gdy braknie kostek 6116

    ----------------------

    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa

    wciąż wymagająca pracy płytka klawiatury i wyświetlacza wersja z rosyjską lampą VFD, poszłam nieco na łatwiznę i widać w prawym górnym rogu pcb maleńką przetworniczkę DC/DC 5-25V/50mA

    ----------------------

    CA80, MIK64, CA69 - Strona pamiątkowa
    nasze zdjęcie rodzinne - stary i nowy CA80 w zleceniu "*0" czyli w roli ekstrawaganckiego zegarka

    -------------

    małe demko na żywo, oba CA80 z dziś wieczór :)
    https://www.youtube.com/watch?v=9ylbKqaUzWw

    -----------

    a tak ogólnie, to więcej o CA80 i książkach jest tu :arrow: http://bienata.pl/ca80.php


    pozdrawiam
    tasza
  • Użytkownik usunął konto  
  • Poziom 14  
    R-MIK napisał:
    Miałem CA-80 w nowej wersji, w dobie AVR-ków nie miał racji bytu i sprzedałem go.

    Ooo, no szkoda takie coś z łap wypuścić, zarobek w sumie żaden a o działających CA to wiem na pojedyncze sztuki, to kawał historii jest i robi się pomału kultowy ;)

    To prawda, japońska lampka nowego CA80 cudna jest, ale szczerze mówiąc stara wersja CA bardziej mi się podoba, po prostu wygląda zacnie i robi wrażenie na widowni ;) (efekt wow )

    Z takich "kombajnów" to mi przychodzi do głowy Z84015, tam jeszcze oprócz peryferiów jest Z80 CPU, dostałam sample tego kiedyś ale póki co w pudełku leżą :( bo ciągle coś innego wypada po drodze
  • Użytkownik usunął konto  
  • Poziom 14  
    Kości ze stajni Intel nie są w/g mnie badziewne, one mają swoją specyfikę i tyle, jednym pasuje innym nie, wycisnąć można z nich wiele, kwestia chęci.
    Oczywiście można się licytować Z80 vs 6502, można narzekać na 8051 (ale warto pamiętać o DS89C450, 33MIPS @ 33MHz ) tylko po co?

    Jak wnoszę, intencją Autora wątku było zgromadzenie w jednym miejscu informacji o konstrukcjach CA80 i okolicznych i tego może się trzymajmy.

    -----

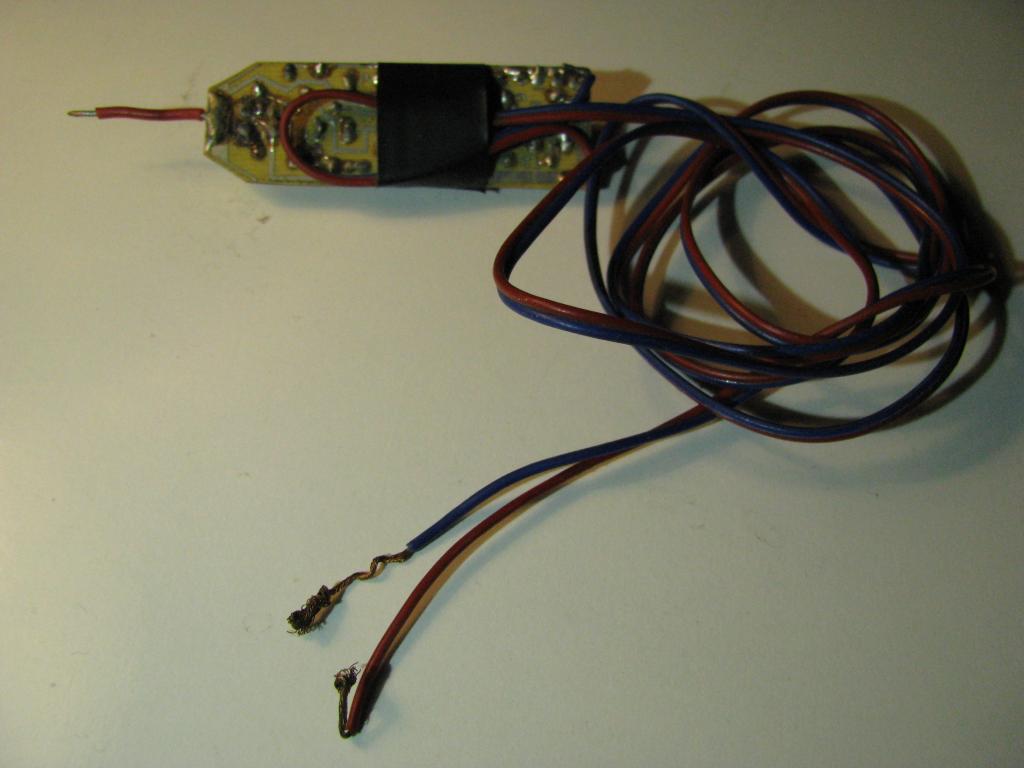

    Poniżej próbnik MIK03C, no sorki za wygląd, ale ten akurat egzemplarz naprawdę sporo wycierpiał.

    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa
  • Użytkownik usunął konto  
  • Poziom 14  
    R-MIK napisał:
    Masz może schemat tego próbnika?

    parę postów wyżej podawałam linek do stronki :arrow: http://bienata.pl/ca80.php na samym dole strony, cztery kartki zeskanowane

    Dodano po 5 [godziny] 7 [minuty]:

    No to jeszcze mój odkurzony MIK86, używam zamiennie z Labtool-41S do prostych prac

    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa

    A tu zdjęcie z rosyjskimi EPROM 2kB, odpowiedniki 2716, ja te kostki nazywam "trzyprom",
    bo trzy razy to jeszcze idzie je skasować UV i załadować na nowo, potem - wsad jakoś nie wchodzi, ale może ja mam takie pechowe egzemplarze, w sumie to nie wiem, kończą jako breloczki lub broszki.

    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa
  • Poziom 14  
    no jest czynna, ale jak się ma do CA80 i jego historii?

    o, a mi wpadły w ręce stare broszurki reklamowe i ulotki (nazywane MIK news) co były dołączane kiedyś do korespondencji etc, z duszą na ramieniu to skanowałam wczoraj, papier dostał wilgoci i stres normalnie, lata '89 - '90, wersja kolekcjonerska :) w sumie jakbym miała broszurki MIK04A to w zasadzie mam wszystko co wyszło....

    :arrow: http://bienata.pl/ca80.php#miknews
  • Użytkownik usunął konto  
  • Poziom 22  
    Cześć. Chwale się swoją starą wersją CA80. W czasie 28lat (około 25lat pod napięciem) była jedna awaria, uszkodzeniu uległ scalak 7400. Od niedawna CA80 na emeryturze.
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa

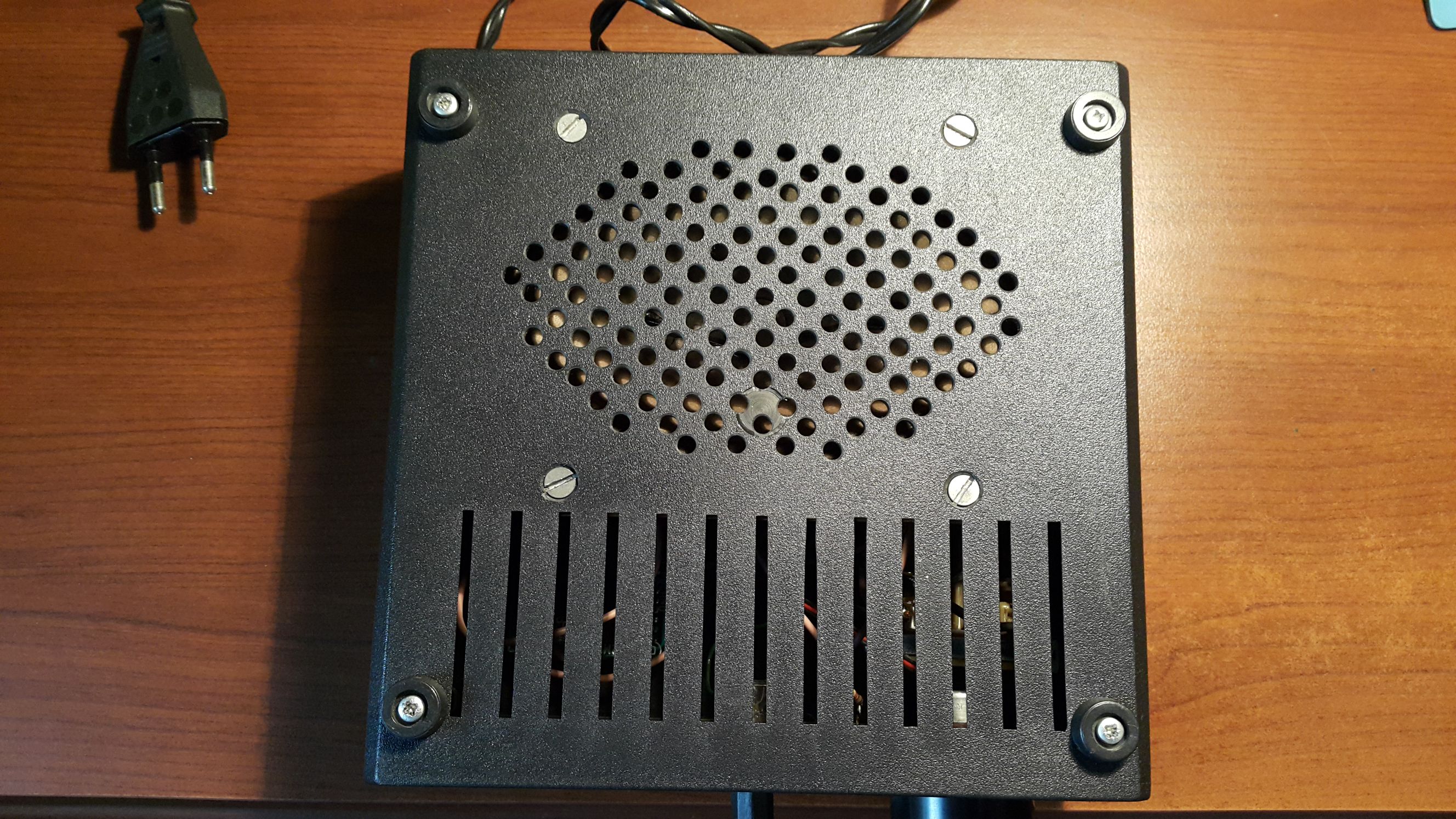

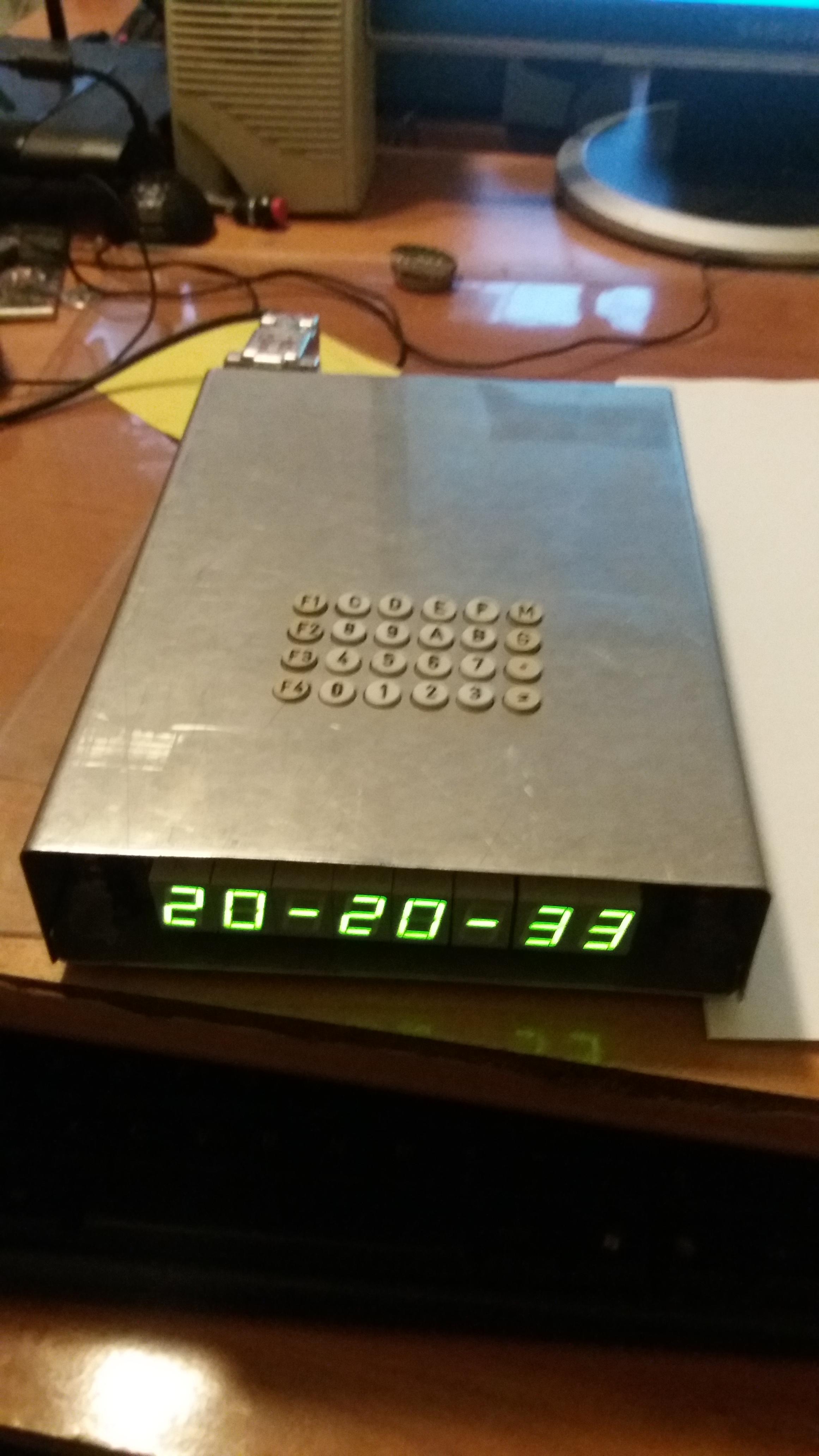

    A teraz nowa wersja, może trochę dziwne rozwiązanie obudowy ze stali nierdzewnej, ale to miał być przede wszystkim zegar i częstościomierz.
    CA80, MIK64, CA69 - Strona pamiątkowa CA80, MIK64, CA69 - Strona pamiątkowa
  • Użytkownik usunął konto  
  • Poziom 22  
    Zegar później zbudowałem na MC1206, bez sensu zatrudniać do tego Z80 CPU. Licznik częstotliwości też w między czasie zakupiłem z lepszym wzorcem częstotliwości i większym zakresem pomiarowym. Miałem zintegrowany programator EPROM-ów z portem RS232 (RE1/94), port służył do przesyłania danych do RAM (kość 62256) CA80 z PC-ta, spokojnie mogłem programować kości 27128.
