Podłączenie silnika jednofazowego.

20 Jun 2016 16:20 2886 10
  • Level 6  

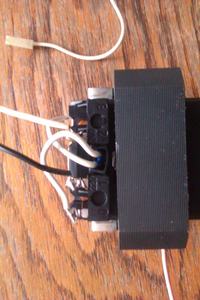

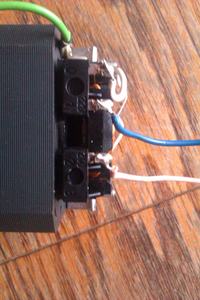

    Mam silnik jednofazowy, w którym była możliwość ustawienia trzech wartości prędkości obrotowych. Nie mam pojęcia jak podłączyć ten silnik ponieważ nie ma żadnych oznaczeń. Są tylko 4 przewody: czarny, niebieski, różowy i biały, który się rozgałęzia.
    Podłączenie silnika jednofazowego. Podłączenie silnika jednofazowego. Podłączenie silnika jednofazowego.
    Rezystancje:
    Biały-Czarny 26 Ohm
    Biały-Niebieski 25 Ohm
    Biały-Różowy 35 Ohm
    Czarny-Niebieski 50 Ohm
    Czarny-Różowy 60 Ohm
    Różowy-Niebieski 10 Ohm
    [30.03.2021, darmowy webinar] Nowoczesna diagnostyka maszyn, monitorowanie i przewidywanie awarii. Zarejestruj się
  • Level 25  
    To z magnetofonu czy gramofonu? Na schemacie będzie widać;)
  • Level 6  
    To jest z okapu kuchennego. Tam był przełącznik prędkości wirowania tylko nie wiem jak było podłączone?
  • Moderator of Electrical engineering
    Może model tego okapu by szybciej pomógł.
  • Level 22  
    Kolego @TIMER12 proponuję przeprowadzić próbę z włączoną w szereg żarówką np. 40-60W. Pamiętaj, że to ~230V a w przypadku błędnego połączenia nic się nie stanie oprócz pełnego rozświecenia żarówki. Pozdrawiam.
  • Level 6  
    Modelu okapu nie pamiętam. O co chodzi z żarówką??? Do których przewodów ja włączyć?
  • Helpful post
    Level 37  
    Witam !
    Cytat:
    "Rezystancje:
    Biały-Czarny 26 Ohm
    Biały-Niebieski 25 Ohm
    Biały-Różowy 35 Ohm
    Czarny-Niebieski 50 Ohm
    Czarny-Różowy 60 Ohm
    Różowy-Niebieski 10 Ohm "
    To jest schemat Twojego silnika: Podłączenie silnika jednofazowego.
    Kol. Arelektroda napisał abyś użył żarówki jako zabezpieczenia przed spaleniem silnika ( na czas prób ).
    Połącz ją tak:
    zasilanie---- żarówka ----niebieski przewód ( silnik )-----różowy przewód ------ zasilanie

    zasilanie - 230V 50Hz

    Jeśli w tym połączeniu silnik zacznie pracować, nie będzie się grzał możesz próbować odłączyć
    żarówkę.

    Zmiana obrotów później po wykonaniu tej próby.
  • Level 6  
    Dzięki wielkie. A jak chcę zwiększyć prędkość wirowania to mam podłączyć pozostałe przewody do zasilania???
  • Helpful post
    Level 37  
    Teraz widzę że źle narysowałem schemat.

    Ten schemat powinien być poprawny:
    Podłączenie silnika jednofazowego.

    TimER12 wrote:
    Dzięki wielkie. A jak chcę zwiększyć prędkość wirowania to mam podłączyć pozostałe przewody do zasilania???


    Próbować musisz, pewności nie mam czy silnik się nie spali.
  • Helpful post
    Level 22  
    Jeżeli będziesz próbował poprzez szeregowo włączoną żarówkę jak napisałem to nic nie spalisz.
    Do zasilania można podłączyć jedynie dwa przewody silnika.
