Samochodowy system nawigacyjny

kubahpi 20 Lip 2016 01:46 26373 38
  • Witam

    Do wykonania tej konstrukcji skłoniła mnie chęć posiadania oryginalnego systemu nawigacyjnego w moim samochodzie. Jednakże ceny tychże urządzeń są niezwykle wysokie. W tym przypadku zakup systemu nawigacyjnego do BMW e39, to koszt ok. 2000zł, co jak na kilkunastoletni samochód jest ceną niezwykle wygórowaną.
    Samochodowy system nawigacyjny

    Zacząłem się więc zastanawiać nad systemem nawigacyjnym innej firmy, który byłby jak najbardziej zbliżony do oryginalnego urządzenia i tak oto natknąłem się na chiński odpowiednik :P.
    Urządzenie to spełnia wszystkie moje wymagania, jednakże jego cena wynosi 1800zł, co nadal jest moim zdaniem zbyt dużo.
    Samochodowy system nawigacyjny

    Postanowiłem więc znaleźć jakąś alternatywę, i tak oto narodził się pomysł zbudowania własnego systemu nawigacyjnego opartego na tablecie multimedialnym. :)

    Najważniejsze założenia konstrukcyjne:
    -Posiadanie systemu nawigacyjnego
    -Możliwość wykonywania rozmów telefonicznych
    -Posiadanie radioodbiornika

    Pierwszym krokiem do zbudowania tego urządzenia było znalezienie odpowiedniego tabletu, który spełniałby wszystkie założenia konstrukcyjne, i tak oto wybór padł na tablet firmy Manta model MID713. Tablet ten posiada moduł GPS oraz GSM (z możliwością obsługi 2 kart SIM), a także radioodbiornik.

    Największy problemem było wykonanie obudowy całego urządzenia. Chciałem bowiem aby jej wygląd pasował do reszty wnętrza samochodu oraz aby urządzenie, można było łatwo zamontować w samochodzie. Postanowiłem więc wykonać obudowę z oryginalnego radia jakie aktualnie posiadałem.
    Zadanie to nie było łatwe :P Na budowę frontu urządzenia poświęciłem większość
    czasu.
    Samochodowy system nawigacyjny Samochodowy system nawigacyjny Samochodowy system nawigacyjny Samochodowy system nawigacyjny Samochodowy system nawigacyjny Samochodowy system nawigacyjny Samochodowy system nawigacyjny Samochodowy system nawigacyjny Samochodowy system nawigacyjny

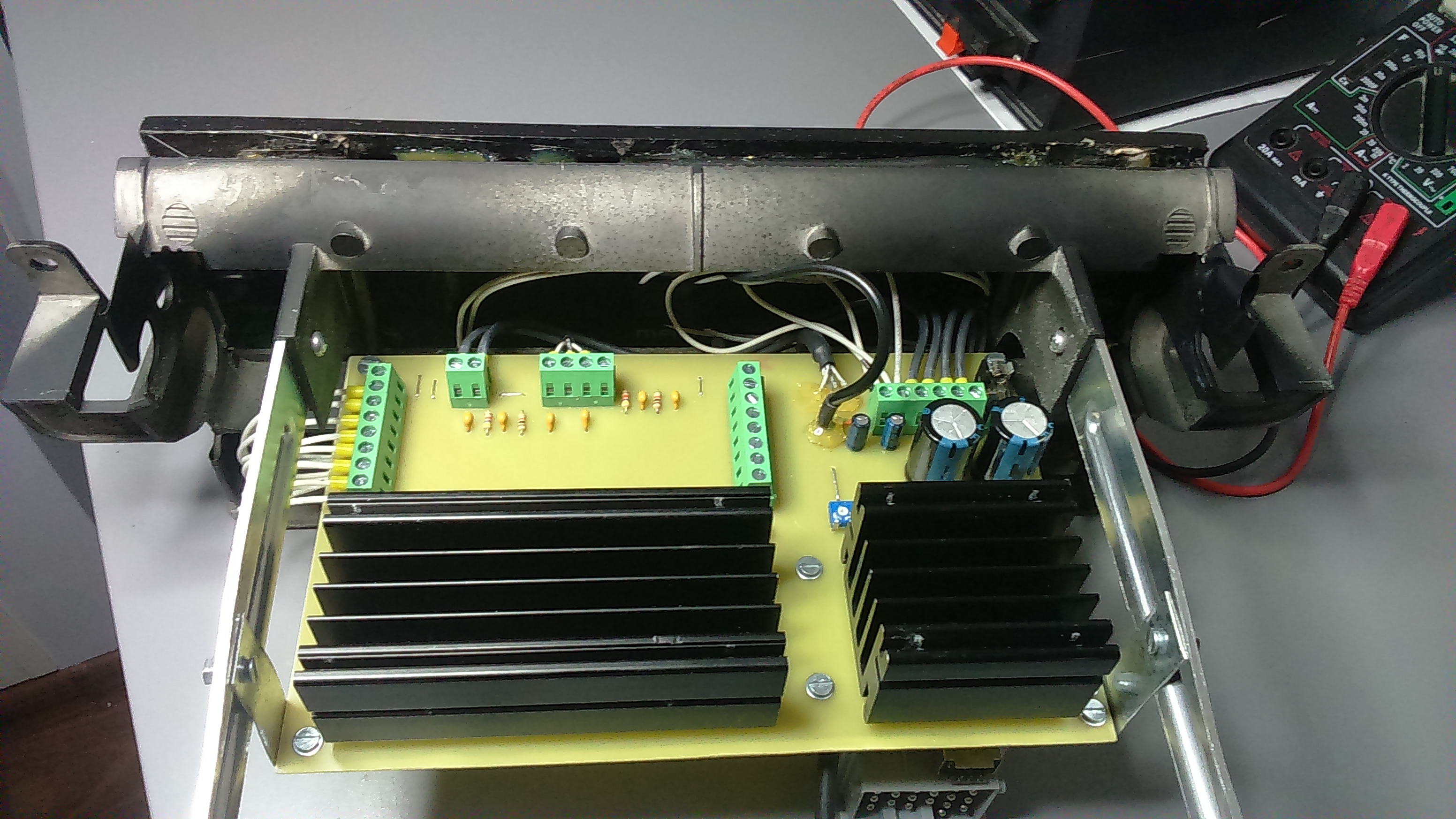

    Kolejnym krokiem było zbudowanie wszystkich potrzebnych urządzeń elektronicznych, w tym przypadku wzmacniacza elektroakustycznego oraz obwodu zasilania tabletu i podświetlenia przycisków urządzenia.
    Wzmacniacz wykonałem na układzie TDA7388. Jest to układ 4 kanałowego wzmacniacza o mocy wyjściowej równej 20W przy THD=1% (Dla napięcia zasilającego 14.4V). W urządzeniu tym zastosowałem dwa układy TDA7388, uzyskując 8 kanałowy wzmacniacz stereo o sumarycznej ciągłej mocy wyjściowej wynoszącej ok 160W, co jak na moje potrzeby w zupełności wystarcza :P
    Jeżeli chodzi o układ zasilający, zastosowałem tu dwa stabilizatory napięcia o regulowanym napięciu wyjściowym. Dzięki temu mogłem dostosować natężenie światła podświetlenia przycisków urządzenia, do podświetlania pozostałych urządzeń znajdujących się w samochodzie.
    Samochodowy system nawigacyjny Samochodowy system nawigacyjny Samochodowy system nawigacyjny Samochodowy system nawigacyjny Samochodowy system nawigacyjny Samochodowy system nawigacyjny Samochodowy system nawigacyjny Samochodowy system nawigacyjny Samochodowy system nawigacyjny
    Samochodowy system nawigacyjny
    Część Przycisków jakie pozostawiłem z oryginalnego radia, pełnią rolę przycisków funkcyjnych tablet. Przykładowo przycisk z literą "m", służy do włączania/wyłączania tabletu lub podświetlenia wyświetlacza.
    Mikrofon służący do rozmów, ukryłem pod przyciskiem z logiem zegara :P
    Komunikacja pomiędzy "systemem nawigacyjnym" a innymi urządzeniami, odbywa się za pomocą bluetooth lub interfejsu USB, którego złącze znajduje się w podłokietniku. Można więc podłączyć do urządzenia pamięć masową np. w postaci Pendrive.

    Całe urządzenie zamontowałem na stelażu pochodzącym z oryginalnego radia BMW, dzięki czemu można je zamontować w samochodzie wykorzystując znajdujące się tam mocowania.
    Samochodowy system nawigacyjny Samochodowy system nawigacyjny Samochodowy system nawigacyjny
    Samochodowy system nawigacyjny
    Samochodowy system nawigacyjny Samochodowy system nawigacyjny Samochodowy system nawigacyjny

    Koszt urządzenia:
    -Tablet Manta MID713 -120zł
    -Elementy elektroniczne -100zł
    -Szpachla, lakier, radiatory itp. -50zł

    Osobiście jestem zadowolony z efektu końcowego. Urządzenie to spełnia wszystkie założenia, a jego funkcjonalność przewyższa nawet oryginalny system nawigacyjny :D. Jeżeli chodzi o wygląd, nie odbiega on znacząco od reszty wnętrza i według mnie komponuje się z resztą kokpitu :P. Co najistotniejsze, koszt całości urządzenia wyniósł jedynie 270zł.

    Bardzo proszę o opinię oraz konstruktywną krytykę na temat mojej konstrukcji :)

    Pozdrawiam :)
