Lampa led Philips RCH10 modyfikacja układu ładowania

jaskol24 20 Jul 2016 11:52 11973 11
  • Lampa led Philips RCH10 modyfikacja układu ładowania
    Witam. Chciałbym przedstawić moją modyfikacje układu ładowania lampy warsztatowej Philips RCH10.Lekka lampa , dająca jasne światło z elektronicznym włącznikiem nie to co chińskie z mechanicznym który szybko się psuje. Ale nie o tym tu mowa :D Lampa przypadkiem wpadła w moje ręce lecz nie miałem ładowarki. Po krótkich poszukiwaniach padło na tani moduł ładowania z układem li-ion TP4056E. Bardzo prosty układ i prosty w montażu.W obudowie lampy dodałem prostą płytkę montażowa do modułu. Za pomocą glutu przymocowałem kawałek przezroczystego tworzywa które podświetla gniazdo usb i sygnalizuje nam obecny status ładowania. Czerwony ładowanie i zielony naładowana. Przy ładowaniu 1A bateria szybko się ładuje i wszystko spełnia założone funkcje. Może komuś się przyda pozdrawiam :D
    Lampa led Philips RCH10 modyfikacja układu ładowania Lampa led Philips RCH10 modyfikacja układu ładowania Lampa led Philips RCH10 modyfikacja układu ładowania Lampa led Philips RCH10 modyfikacja układu ładowania Lampa led Philips RCH10 modyfikacja układu ładowania Lampa led Philips RCH10 modyfikacja układu ładowania Lampa led Philips RCH10 modyfikacja układu ładowania

    Cool? Ranking DIY
    Can you write similar article? Send message to me and you will get SD card 64GB.
    About Author
    jaskol24
    Level 11  
    Offline
    Has specialization in: elektromechanik, elektronik, sprzet audio, sprzet elektroniczny
    jaskol24 wrote 27 posts with rating 11, helped 1 times. Live in city wejherowo. Been with us since 2006 year.
  • #3
    Freddy
    Level 43  
    Można zobaczyć sama lampę, bo jak na razie to tylko tylna ścianka jest.
    Ile w lampie jest diod i jak są połączone.
    Jaka jest stabilizacja prądu diod?
  • #4
    michalko12
    MCUs specialist
    Freddy wrote:
    Można zobaczyć sama lampę, bo jak na razie to tylko tylna ścianka jest.

    Psssyyyyt! Tylko dla wybranych...
    Link
    Link
  • #5
    novcio
    Level 13  
    Mała rada nie radzę równocześnie włączać latarki i próbować ładować baterii. W podobny sposób uszkodziłem sobie taki moduł teraz nie świecą żadne diody od tej ładowarki.
  • #6
    jaskol24
    Level 11  
    Lampa led Philips RCH10 modyfikacja układu ładowaniaLampa led Philips RCH10 modyfikacja układu ładowaniaLampa led Philips RCH10 modyfikacja układu ładowaniaLampa led Philips RCH10 modyfikacja układu ładowania

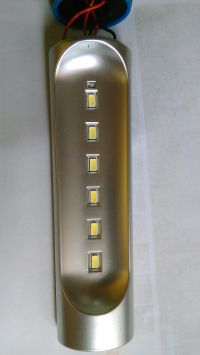

    Było niezadowolenie z braku zdjęć wnętrza. Więc udostępniam kilka fotek. Układ U1 jest nieczytelny zamazany. Być może jakiś specjalizowany kontroler ON/OFF lub mały procesor. U2 też nieczytelny . W czasie ładowania brak możliwości włączenia.
  • #8
    Freddy
    Level 43  
    mkolosa wrote:
    U2 to TP4056
    Na pewno nie - nie wprowadzaj w błąd.
    W TP4056 na pin 2 jest Rprog, który ustala prąd ładowania.
    Przy tej wartości (ozn. 1503) 150kΩ i według wzoru, prąd wynosiłby 8mA

    Lampa led Philips RCH10 modyfikacja układu ładowania
  • #9
    mkolosa
    Level 11  
    Ale pewny jesteś? Bo ja tak mam dokładnie taka sama latarkę i u mnie na U2 jest symbol niezatarty i jest to jak pisałem tp4056
  • #10
    Freddy
    Level 43  
    Po prostu jest niezgodne z DS układu.
    Pokaż zdjęcie wnętrza Twojej latarki z tym niezamazanym napisem.
  • #11
    h1tman
    Level 11  
    Tam jest rezystor 2051 a nie 1503.
    Na zdjęciu jest odwrócony.
  • #12
    wojtas333
    Level 15  
    Witam
    Układ U2 to CN3058E natomiast U1 zatarty.

    Pozdrawiam
