Cewka tesli - ZVS a cewka zapłonowa

25 Sie 2016 11:38 2349 8
  • Poziom 14  
    Cześć.
    Czy przetwornicą Mazzaliego mogę zasilić cewke zapłonowa z samochodu? A później tym cewke tesli?
    Transfotmatorow WN z TV starego typu nie Mam aby bezinwazyjnie przewinac i wsio.
  • Pomocny post
    Poziom 33  
    Wysokim napięciem chcesz zasilić pierwotne uzwojenie cewki? Jeśli tak to szkoda twojego czasu, uszkodzisz cewkę.
  • Poziom 14  
    Kurde coś poknociłem.
    Ogólnie pytań mam sporo na ten temat (WN, nie jest moim pierwszym spotkaniem lecz warto wiedzieć to i owo)

    Pierwotne uzwojenie CT zasilam z generatora a na wtórnym mam kV napięcia. Tak? raczej tak.

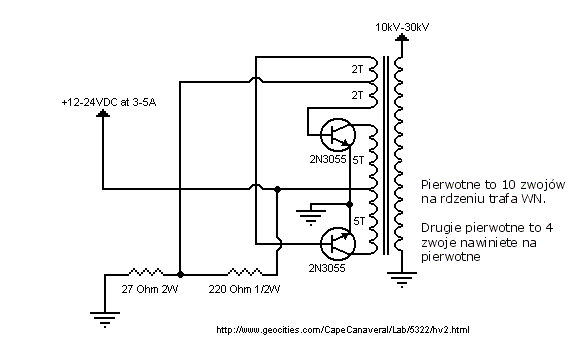

    Zbudowałem poniższy schemat, wiem że to nie jest ta przetwornica tylko najgorszy z możliwych sposobów na wyładowania elektryczny.
    Niestety nie działa 2N3055 sprawne, jednak coś mogło pójść nie tak przy nawijaniu :)
    Chciałbym zbudować od nowa rurę z uzwojeniem wtórnym i pierwotnym, jak obliczyć uzwojenia pod ten schemat? korzystać z normalnych kalkulatorów do CT?
    Mam tubę ceramiczną po rezystorach nastawnych 35,5cm wysokości i 5cm średnicy. Chciałbym ją wykorzystać.
    Tutaj na schemacie jest raczej transformator z TV bo przewijali tylko pierwotne a wysokonapięciowe zostawało, nie mam niestety takich transformatorów więc wolałbym nawinąć coś na tą ceramikę.
    Cewka tesli - ZVS a cewka zapłonowa
  • Pomocny post
    Poziom 43  
    wtełek1 napisał:
    Czy przetwornicą Mazzaliego mogę zasilić cewke zapłonowa z samochodu?
    Nie. Możesz zrobić na niej co najwyżej albo generator samowzbudny Collpitsa (z dzieloną pojemnością), albo cokolwiek sterowane obcowzbudnie - generator na NE555 np. oraz klucz prądowy.
  • Poziom 14  
    Nie możliwe, nie jednen zasila TC z różnych traf, przykładowo MOT od mikrofalówki.
    Więc nie mówić że się nie da, co prawda napięcie na wyjściu będzie spore ale co z tego skoro częstotliwość jest dobrana.
    Lepiej już chyba w tym przypadku generator Marxa zrobić :)
  • Pomocny post
    Specjalista - urządzenia lampowe
    wtełek1 napisał:
    Zbudowałem poniższy schemat, wiem że to nie jest ta przetwornica tylko najgorszy z możliwych sposobów na wyładowania elektryczny.
    Niestety nie działa 2N3055 sprawne, jednak coś mogło pójść nie tak przy nawijaniu


    Zamień połączenia baz z uzwojeniem.

    wtełek1 napisał:
    Chciałbym zbudować od nowa rurę z uzwojeniem wtórnym i pierwotnym, jak obliczyć uzwojenia pod ten schemat? korzystać z normalnych kalkulatorów do CT?


    Ten schemat jest do zastosowania z transformatorem na rdzeniu ferrytowym.
  • Poziom 14  
    jdubowski napisał:
    wtełek1 napisał:
    Zbudowałem poniższy schemat, wiem że to nie jest ta przetwornica tylko najgorszy z możliwych sposobów na wyładowania elektryczny.
    Niestety nie działa 2N3055 sprawne, jednak coś mogło pójść nie tak przy nawijaniu


    Zamień połączenia baz z uzwojeniem.

    wtełek1 napisał:
    Chciałbym zbudować od nowa rurę z uzwojeniem wtórnym i pierwotnym, jak obliczyć uzwojenia pod ten schemat? korzystać z normalnych kalkulatorów do CT?


    Ten schemat jest do zastosowania z transformatorem na rdzeniu ferrytowym.


    W końcu ktoś kto zna się na rzeczy. (bez obrazy dla poprzedników)

    Tutaj w poniższym schemacie jest transformator zasilający (planuje od neonów kupić) tylko jest problem z tymi obliczeniami, są średnice i wysokości cewek wtórnych (powietrznej) dla średnicy 7.5cm minimum. A niestety nic takiego nie mam. Ten schemat to chyba klasyczna cewka ta z tych pierwszych, zadne bajery itd.
