1R0 - Spalona cewka w sekcji zasilania procesora

deedotwill 30 Sie 2016 10:58 2295 20
  • #1 30 Sie 2016 10:58
    deedotwill
    Poziom 4  

    Witam.
    Spaloną cewkę wymontowałem z płyty głównej komputera, była w sekcji zasilania procesora. Efekt taki że wentylatory na płycie i w zasilaczu startowały tylko gdy nie było procesora. Po włożeniu procesora zasilacz wyłączał napięcie. Chciał bym zapytać gdzie mogę kupić tą cewkę? I od czego mogła się spalić ? Miejsce po wyjęciu cewki było tak jakby zalane jakimś zaschniętym lepiącym płynem , czy to wyciekło z tej cewki?

    1R0 - Spalona cewka w sekcji zasilania procesora 1R0 - Spalona cewka w sekcji zasilania procesora

    0 20
  • #2 30 Sie 2016 11:03
    lisek
    Spec od monitorów

    Cytat:
    Spaloną cewkę wymontowałem z płyty głównej komputera, była w sekcji zasilania procesora.


    Nazwa modelu komputera.
    Nazwa płyty głównej (opisy z niej)

    Układ scalony w sekcji zasilania , jaki CPU ?

    0
  • #3 30 Sie 2016 11:46
    deedotwill
    Poziom 4  

    lisek napisał:
    Cytat:
    Spaloną cewkę wymontowałem z płyty głównej komputera, była w sekcji zasilania procesora.


    Nazwa modelu komputera.
    Nazwa płyty głównej (opisy z niej)

    Układ scalony w sekcji zasilania , jaki CPU ?


    Płyta to ASUS P6T6 WS REVOLUTION socket 1366
    CPU i7-920
    Załączę zdjęcie , których elementów jeszcze podać nazwę?
    1R0 - Spalona cewka w sekcji zasilania procesora

    Dodano po 17 [minuty]:

    Nawet jeśli była by w innej obudowie to ok. Dam radę ją wlutować , tylko nie wiem gdzie można kupić....

    0
  • #4 30 Sie 2016 12:42
    lisek
    Spec od monitorów

    Wyglada jak jedna z 16-u faz zasilania CPU.
    Nie mam SM na to , ani podobne rozwiązanie firmy.
    Moze z innej płyty (Asus ,Acer) z mniejszą il. faz w zasilaniu np. P6T Deluxe
    *oni stosowali podobne rozwiązania

    Popytaj w serwisach, może mają podobne uszkodzone płyty

    1R0 - Spalona cewka w sekcji zasilania procesora

    0
  • #5 30 Sie 2016 17:19
    deedotwill
    Poziom 4  

    Ok dzięki. Szkoda bo płyta może by ruszyła, ale nim znajdę taką z tą nazwą.... Musi być od płyty z taką samą ilością faz zasilania procesora? Np. 1R0 to już nie to samo co 1R2 ?

    0
  • #6 30 Sie 2016 17:28
    ladamaniac
    Poziom 37  

    Pytanie, czy to cewka, czy rezystor drutowy, dawałoby to sensowną oporność: 1 om 1,2 oma. Pozioram coś w klamotach, mam różne wyluty z płyt głównych, może znajdę 1R0.

    0
  • #7 30 Sie 2016 17:59
    310artur
    Poziom 43  

    To wylutowane jest zwarte? Możesz to przecież pomierzyć masz jeszcze 15 sprawnych sztuk...
    To będzie cewka - powiem ci że na płytach głównych są ale też na sekcjach zasilania kart graficznych. Wyglądająca bardzo podobnie (wymiar by pasował) na gf gt9800
    1R0 - Spalona cewka w sekcji zasilania procesora
    Na półce mam gt9400 od PNY też ma cewkę oznaczoną 1R0 w podobnej obudowie. Nową jak znajdziesz to też będzie grosze kosztować.
    Tylko co da cewka? Cewka to kawał drutu - z jakiegoś powodu się spalił.

    Zaaferowany tematem zapomnialem o jednym. Skoro płyta nie uruchamiała zasilacza z procesorem a bez tak to znaczy masz zwarcie w sekcji zasilania procesora. Sprawdź czy nadal jest zwarta.

    0
  • #8 30 Sie 2016 22:42
    deedotwill
    Poziom 4  

    ladamaniac napisał:
    Pytanie, czy to cewka, czy rezystor drutowy, dawałoby to sensowną oporność: 1 om 1,2 oma. Pozioram coś w klamotach, mam różne wyluty z płyt głównych, może znajdę 1R0.


    Ok jak by co to mogę odkupić.

    310artur napisał:
    To wylutowane jest zwarte? Możesz to przecież pomierzyć masz jeszcze 15 sprawnych sztuk...
    To będzie cewka - powiem ci że na płytach głównych są ale też na sekcjach zasilania kart graficznych. Wyglądająca bardzo podobnie (wymiar by pasował) na gf gt9800
    1R0 - Spalona cewka w sekcji zasilania procesora
    Na półce mam gt9400 od PNY też ma cewkę oznaczoną 1R0 w podobnej obudowie. Nową jak znajdziesz to też będzie grosze kosztować.
    Tylko co da cewka? Cewka to kawał drutu - z jakiegoś powodu się spalił.

    Zaaferowany tematem zapomnialem o jednym. Skoro płyta nie uruchamiała zasilacza z procesorem a bez tak to znaczy masz zwarcie w sekcji zasilania procesora. Sprawdź czy nadal jest zwarta.


    Przed chwilą sprawdziłem i wentylatory startują z procesorem i bez. Zasilacz już nie wyłącza zasilania , czyli zwarcie robiła ta cewka.
    Znalazłem na alledrogo 9800GT z cewką tak samo oznaczoną jak wspomniałeś. Myślę że 25zł to nie dużo za uratowanie tej płyty..

    0
  • #10 30 Sie 2016 22:54
    RitterX
    Poziom 36  

    1R0 -> 1.0uH ,1R2-> 1.2uH. W ten sposób oznacza się indukcyjność na cewkach a nie rezystancję. Ważne by cewka, którą chcesz wstawić miała takie same wymiary geometryczne rdzenia czyli jaj szarej obudowy. Nie można wstawić w miejsce 1R0 cewki oznaczonej 1R2. Musisz sprawdzić kondensatory filtrujące przy gnieździe procesora jak i tranzystory bezpośrednio podłączone do cewki. Uszkodzenie cewki pociąga za sobą uszkodzenie tranzystorów a przyczyną uszkodzenia cewki może być zwarty kondensator filtrujący podłączony do jej wyjścia.
    Najlepiej jest wymienić cewkę z płyty cewką z płyty głównej z podobnego okresu produkcji. Nie ma znaczenia czy to Intel czy AMD.

    0
  • #12 30 Sie 2016 23:12
    deedotwill
    Poziom 4  

    310artur napisał:
    Szukaj dalej - sprawdzaj złom/karty uszkodzone/ takie bez radiatorów. 25 to mało i dużo (za cewkę dużo) za 10 takich na allegro wołają 9pln.


    Jakich wymiarów jest ta cewka na karcie graficznej? Wydaje mi się że te na kartach są większe, u mnie w płycie mają 0,8mm szerokości.

    0
  • #13 30 Sie 2016 23:17
    RitterX
    Poziom 36  

    To są tranzystory w nowych typach obudów umożliwiających odprowadzenie znacznie więcej ciepła jak w SO-8 szeroko stosowanych w laptopach. To w sumie wariacja na temat obudowy SO-8. Nawet układ wyprowadzeń jest taki sam, dren jest podłączony do blaszki, czterech górnych wyprowadzeń.

    0
  • #16 31 Sie 2016 23:53
    hajy
    Poziom 19  

    Witam

    Dla mnie objawy wyglądają tak jakby któryś z mosfetów był uszkodzony, a dławik dostał przy okazji. Sprawdź tranzystory.

    Pozdrawiam Romek

    0
  • #17 31 Sie 2016 23:59
    310artur
    Poziom 43  

    Na bank jest zwarcie w sekcji a cewka dostała jako ostatnia. Tak nieelegancko autor trochę ze mną na PW pisał. Objaw jest taki że po wyjęciu cewki opór sekcji mierzony na zasilaniu to ponad 16k ohm. Po zwarciu (założeniu tej spalonej cewki) opór jest minimalny. Jak wiadomo opór samej cewki jest minimalny (spalona zy nie) zwłaszcza że te tu są na sporą moc i o małej indukcyjności - raptem parę cm grubego drutu.
    Zwarty jest mosfet albo kondensator w tej uszkodzonej fazie - tego już autor nie sprawdził (albo się nie pochwalił). Z dobrych wieści padła tylko jedna z 16 faz.

    0
  • #18 09 Wrz 2016 19:39
    deedotwill
    Poziom 4  

    Cewka wymieniona , znów jest zwarcie i po podpięciu zasilania procesora zasilacz się wyłącza .

    0
  • #19 09 Wrz 2016 19:41
    lisek
    Spec od monitorów

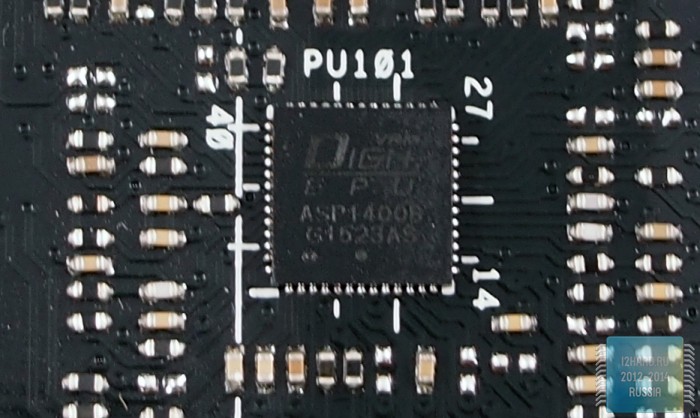

    Albo polowy , lub .. driver sterowania tych polowych tranzystorów, np. opisany enigmatycznie DIGI+ EPU ASP1400 / pod radiatorem
    Dla każdej z faz wydzielono po 4-y polowe 4C09N


    1R0 - Spalona cewka w sekcji zasilania procesora
    1R0 - Spalona cewka w sekcji zasilania procesora

    _______________
    U Ciebie kol. jest opcja : po dwa polowe w fazie.

    0
  • #21 09 Wrz 2016 19:58
    lisek
    Spec od monitorów

    Na twojej płycie Asus stosuje
    - chip Analog Devices ASP0800 EPU-6
    zabezpiecza 16+2 faz , gdzie
    16 faz zabezpiecza napięcie dla Core , pozostałe dwie _ – kontroler RAM i szyny QPI.

    1R0 - Spalona cewka w sekcji zasilania procesora
    Jest jeszcze RT8857 dla dwóch faz
