Came ZBX74 - nie kręci silnik po przecięciu przewodu fotokomórek

05 Wrz 2016 12:01 1560 9
  • Poziom 8  
    Witam

    "Fachowcy" kopiąc rów w okolicy mojej bramy potraktowali szpadlem kabel łączący fotokomórki przy mojej bramie wjazdowej. Od tego czasu przestał działać silnik (CAME Came ZBX74-78). Efekt jest taki, że po naciśnięciu pilota słychać "pstyknięcie/przełączenie" w napędzie ale silnik nie rusza.

    Co zrobiłem do tej pory?
    Odkopałem kabel, połączyłem ucięte żyły - nadal to samo.

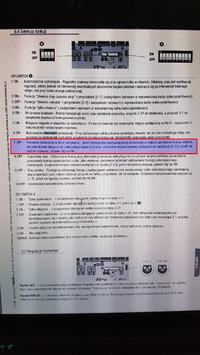

    Rozkręciłem obudowę napędu (foto). Świeci czerwona dioda (2). Postanowiłem odłączyć fotokomórki w ogóle. Odłączyłem wszystkie kable (1), poszukałem instrukcji i zgodnie z nią (załącznik) z tego co wykumałem musiałem DIP #7 dać na ON (3) - wtedy zgasła czerwona dioda.

    Came ZBX74 - nie kręci silnik po przecięciu przewodu fotokomórek

    Came ZBX74 - nie kręci silnik po przecięciu przewodu fotokomórek

    Silnik niestety nadal nic... przycisk pilota powoduje nadal tylko "pstryknięcie" i zapalenie zielonej diody... koło zębate ani ruszy.

    Mogę coś sam jeszcze pokombinować czy wołać speca?
  • Moderator Zabezpieczenia Stacjonarne
    A klapkę wysprzęglenia zamknąłeś na kluczyk? Bez tego nie ruszy...
  • Poziom 15  
    Klapka nie ma znaczenia w came, zmień #6 na off. Sprawdz czy fotokomórka nadająca świeci (np telefonem komórkowym), jeśli świeci, sprawdz czy przysłaniając fotokomórkę odbierającą słychać ciche cykanie. Jeśli do fotokomórek dochodzi zasilanie i są ze sobą połączone powinno być je słychać. Jaki masz model fotokomórek? Spróbuj zmostkować fotokomórki.
    Czyli reasumując:
    -Sprawdź czy brama zadziała z ustawionymi dipami (#6 na off i #7 na on)
    -Jeśli tak to winne są fotokomórki/ jeśli nie to winna jest centralka.
    -Raportuj o wynikach badań :)
    Powodzenia, sam się kiedyś z tym męczyłem, zresztą nie jednego cama intalowałem.
  • Moderator Zabezpieczenia Stacjonarne
    mnich13 napisał:
    nie jednego cama intalowałem
    mnich13 napisał:
    Klapka nie ma znaczenia w came

    No to chyba o kilka intalacji CAMA za mało...
    Blokada klapki uruchamia (zwiera) ukryty mikrowyłącznik wpięty w szereg z przewodem "wspólnym" od wyłączników krańcowych..
    Poza tym gdyby kolega @mnich13 zerknął na fotografię, to dip 6 jest na OFF, a kolega @qcol wyraźnie napisał, że 7 przestawił na ON.
  • Poziom 8  
    @Marek J. - tak, testowałem z zamkniętą klapką
    @mnich13 - 6 był już na OFF, 7 zrobiłem na ON i też lipa :(
  • Poziom 15  
    Cóż, możliwe że nie widziałem wszystkich modeli, aczkolwiek nie spotkałem się z takim rozwiązaniem. Nieważne.
    Wracając do tematu, jak jest z tymi fotokomórkami? Jaki model? Czy słychać to nieszczęsne cykanie i czy widać (oczywiście nie gołym okiem) światło nadajnika?
  • Moderator Zabezpieczenia Stacjonarne
    Kolego @mnich13 - ważne , i to bardzo...
    Zacznij proszę czytać ze zrozumieniem...
    Kolega @qcol ma problem z odpaleniem nawet bez fotokomórek po ich awarii. Po to przełączył dip 7 na on... Przerwanym przewodem od fotek zajmie się później.

    @qcol - czy na pewno przekręciłeś kluczyk w pozycję zamkniętą (słychać wówczas delikatne kliknięcie mikrowyłącznika).
    Czasem dip switch-e śniedzieją. Spróbuj zrobić fizyczne mostki z kawałków przewodu na stykach NC czyli 2-C1 (fotokomórki na zamykaniu), 2-1(stop), 2-C3 (fotokomórki na otwieraniu).
  • Poziom 8  
    @mnich13 - tak jak pisze @Marek J. - fotokomórki bym na razie odpuścił, są wyłączone i ten problem jest na później... na razie chcę sam silnik odpalić

    @Marek J. - kluczyk na pewno w pozycji zamkniętej, dość często bywało że jak nie było prądu otwierałem klapkę i zwalniałem bramę na "sterowanie ręczne" - mam to dość dobrze przećwiczone ;) Dip raczej jest OK, bo zareagował zgaszeniem czerwonej diody po przełączeniu na ON. Jutro za dnia spróbuję jeszcze zrobić mostki - dam znać czy coś pomogło.
  • Pomocny post
    Poziom 23  
    Witam,

    Sprawdził Pan czy bezpiecznik "Accesorries" jest cały? Jest napięcie 24VAC na stykach 10 i 11?

    Pozdrawiam.
  • Poziom 8  
    @yarpen86 - strzał w dziesiątkę! :) dzięki, nie pomyślałem żeby od tego zacząć - działa!
