Po długim czasie powoli dochodzę do finału. Zacząłem powoli składać układ. Jeszcze trochę brakuję. Płytki zaprojektowałem w Eaglu (trzeba było się nauczyć obsługi programu
).
Płytki wykonałem metodą żelazową na papieże kredowym. Płytka z Atmegą została wykonana na PCB dwustronnej, z racji tego że było mi łatwiej narysować
. No i oczywiście ocynowanie. Dałem sobie na razie spokój z Solder Mask.
Dokładnie mam 9 czujników temperatury. Program działa, lecz jeszcze menu muszę dodać sensowne, lecz nie mam pomysłu jeszcze jak robić
////
Lista czujników
- 4 cyfrowe na 1-Wire: DS18B20 i DS1820
- PT100
- KTY81-210
- LM35DZ
- Termopara typu K
- MCP9700A-E

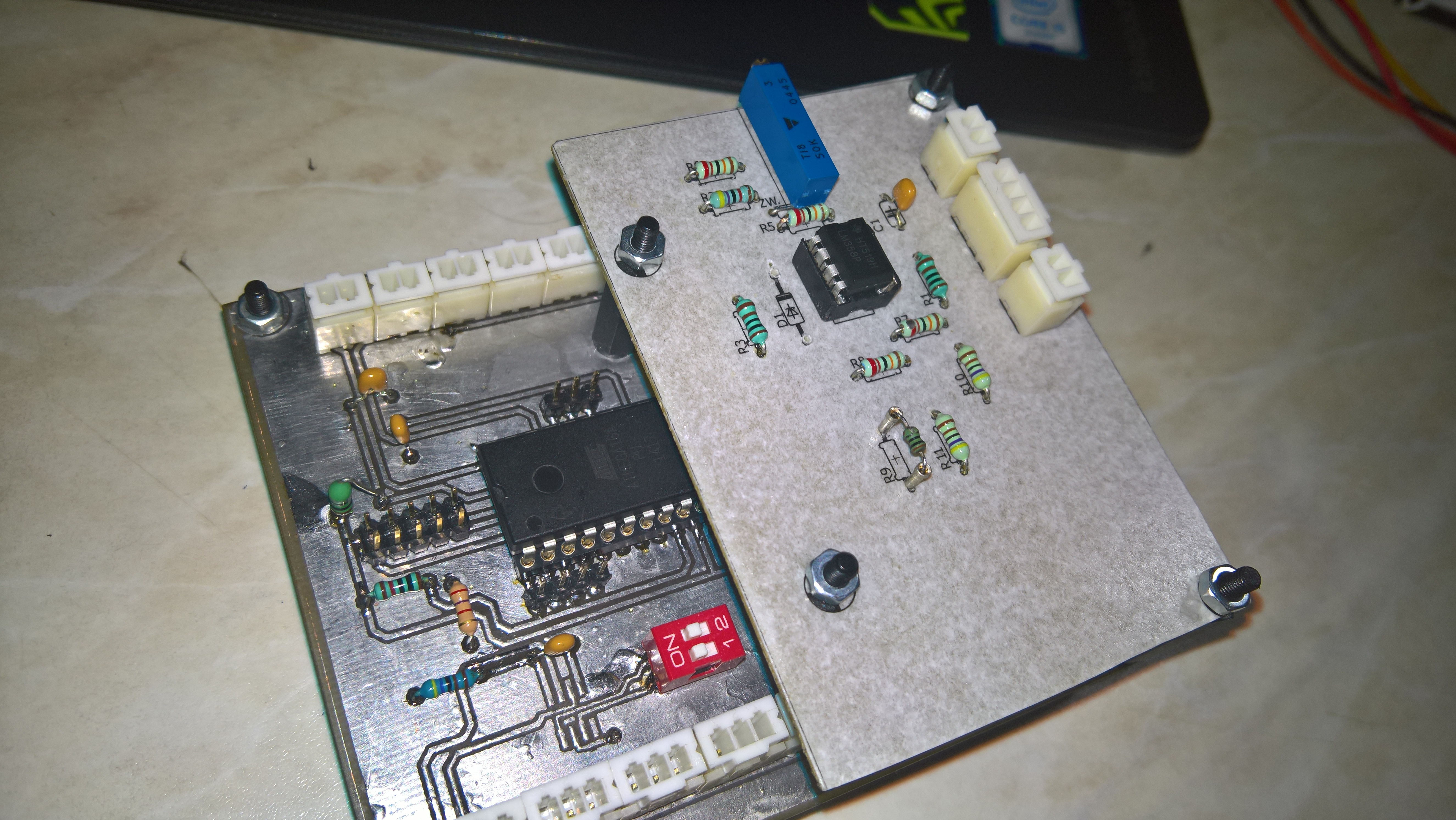

Widok z góry:

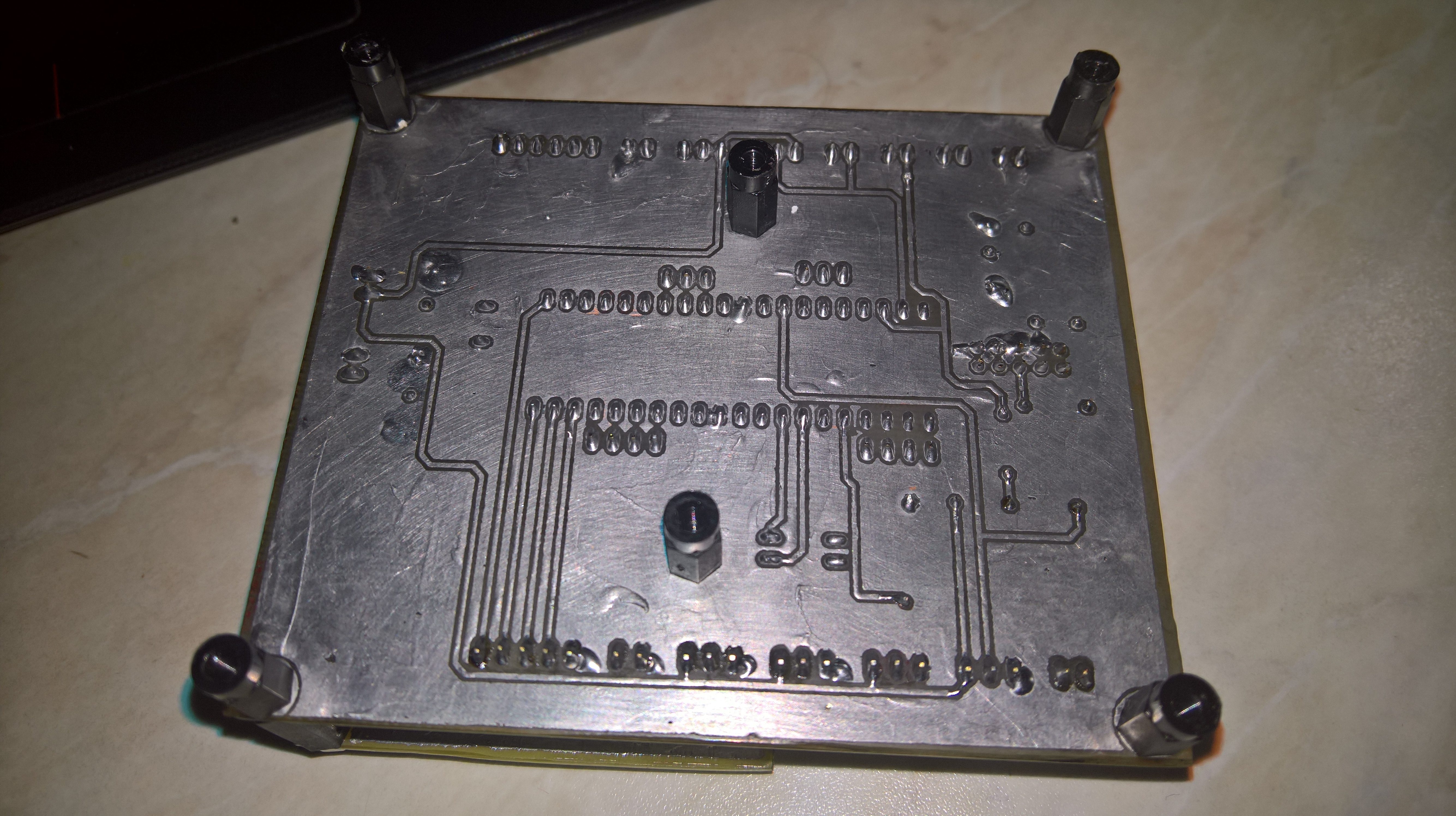

Widok z dołu:

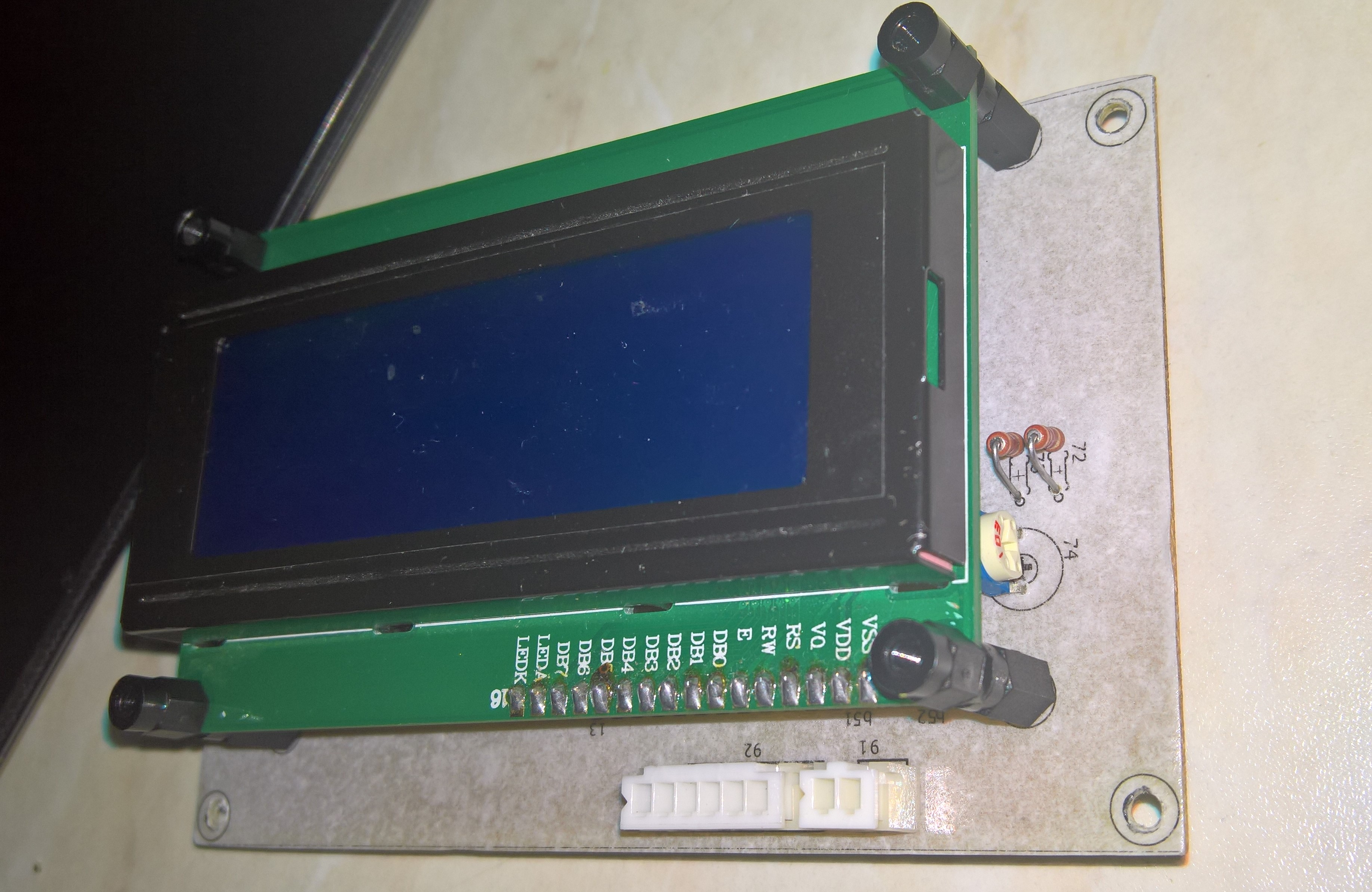

Widok z góry:

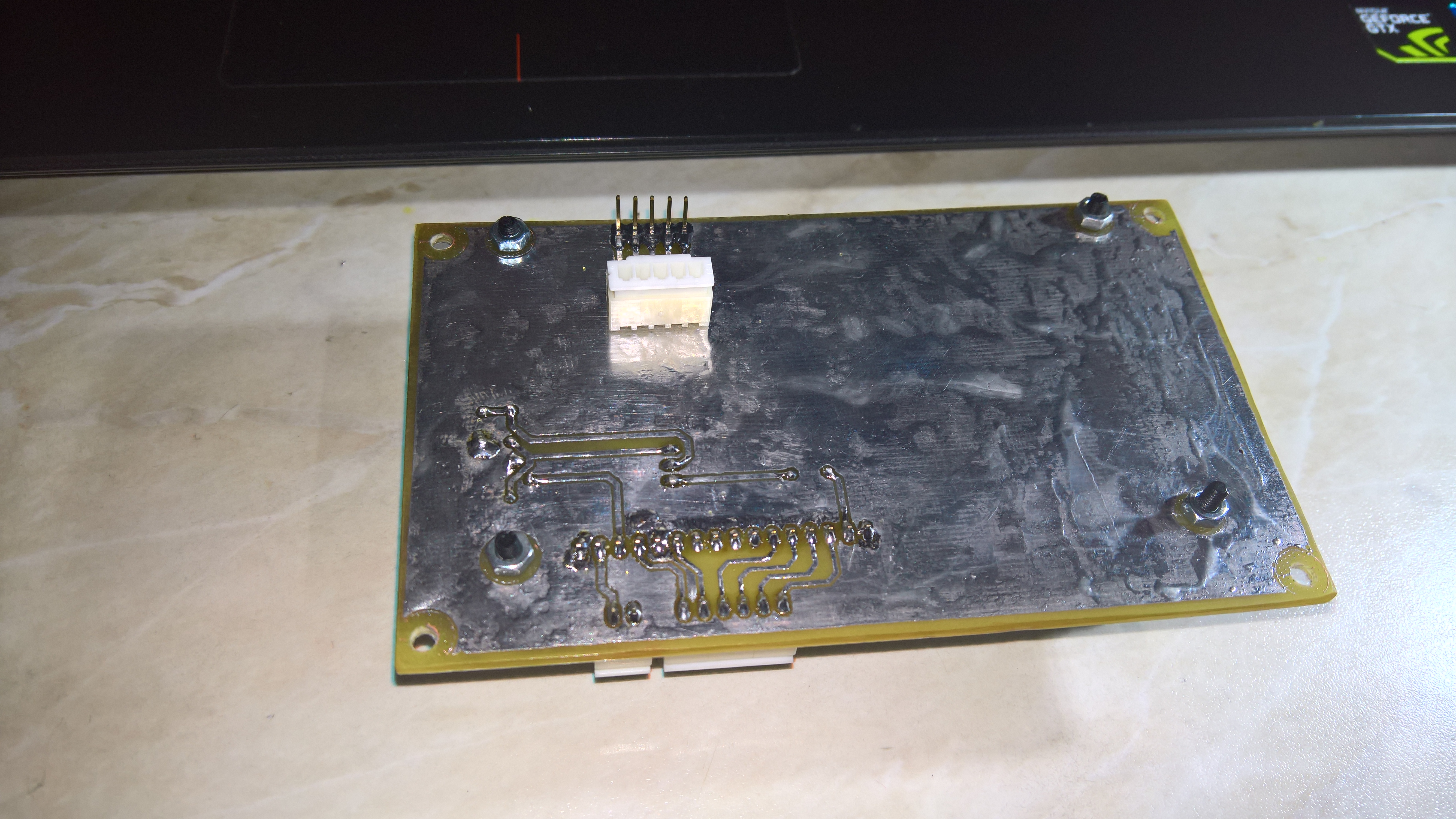

Widok z dołu:
Płytki jeszcze nie są skończone. Na wtyczkach będą czujniki temperatury i wszystkie przyłącza. Do obsługi menu wykorzystać będę przyciski membranowe gotowe, tylko przykleić do obudowy.
