Migający wyświetlacz na płytce dwustronnej z Atmega16 - sprawdzenie schematu

SebastianTyb 08 Paź 2016 14:24 1080 13
REKLAMA
  • #1 15981046
    SebastianTyb
    Poziom 9  
    Witam Projekt płytki wykonałem w eglu. Po złożeniu okazało się że jest z nią problem wyświetlacz mi miga. Sprawdziłem wszystkie połączenia i jest ok... Proszę o sprawdzenie schematu i płytki jak jest to możliwe...

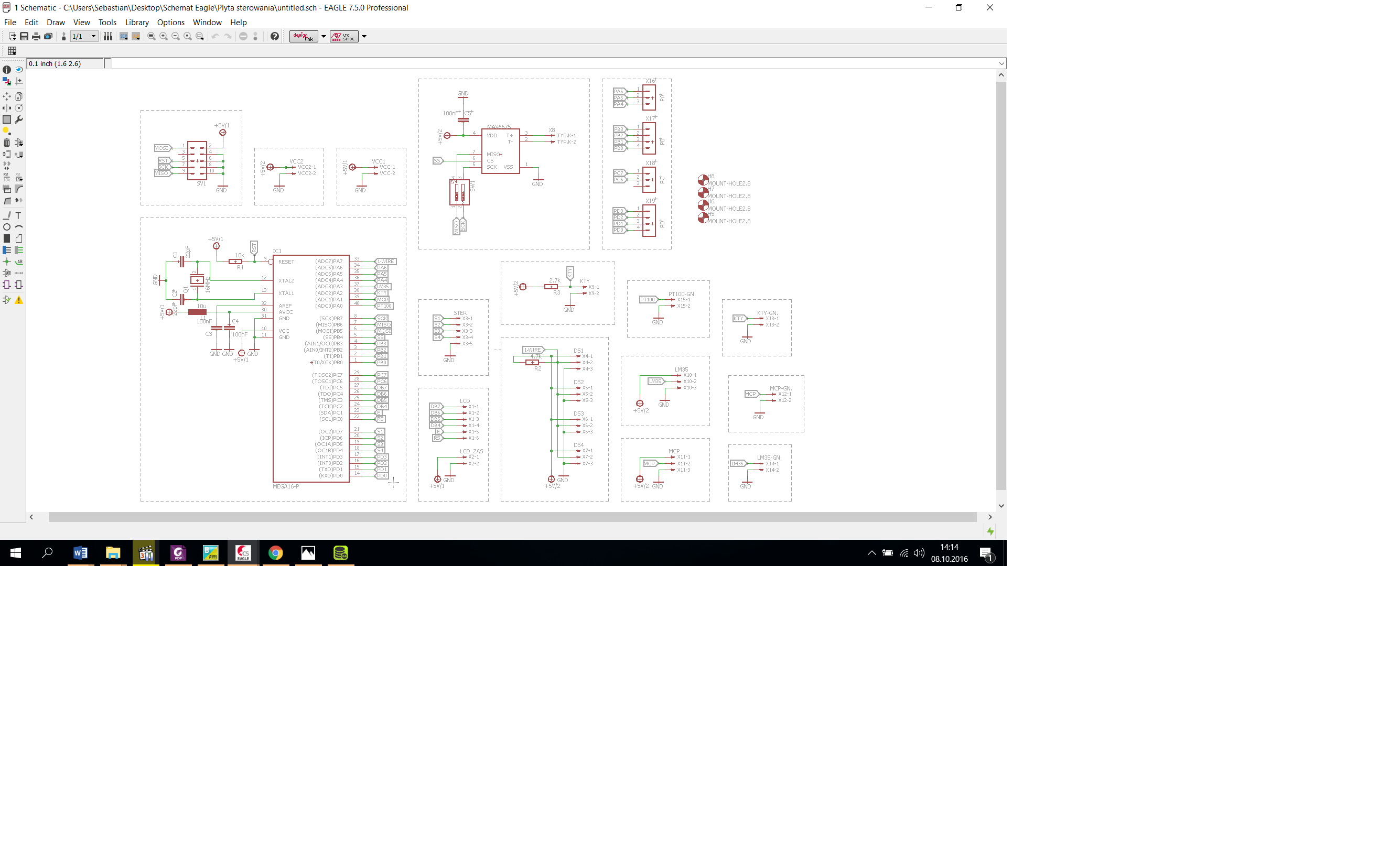

    o to schemat.....
    Migający wyświetlacz na płytce dwustronnej z Atmega16 - sprawdzenie schematu

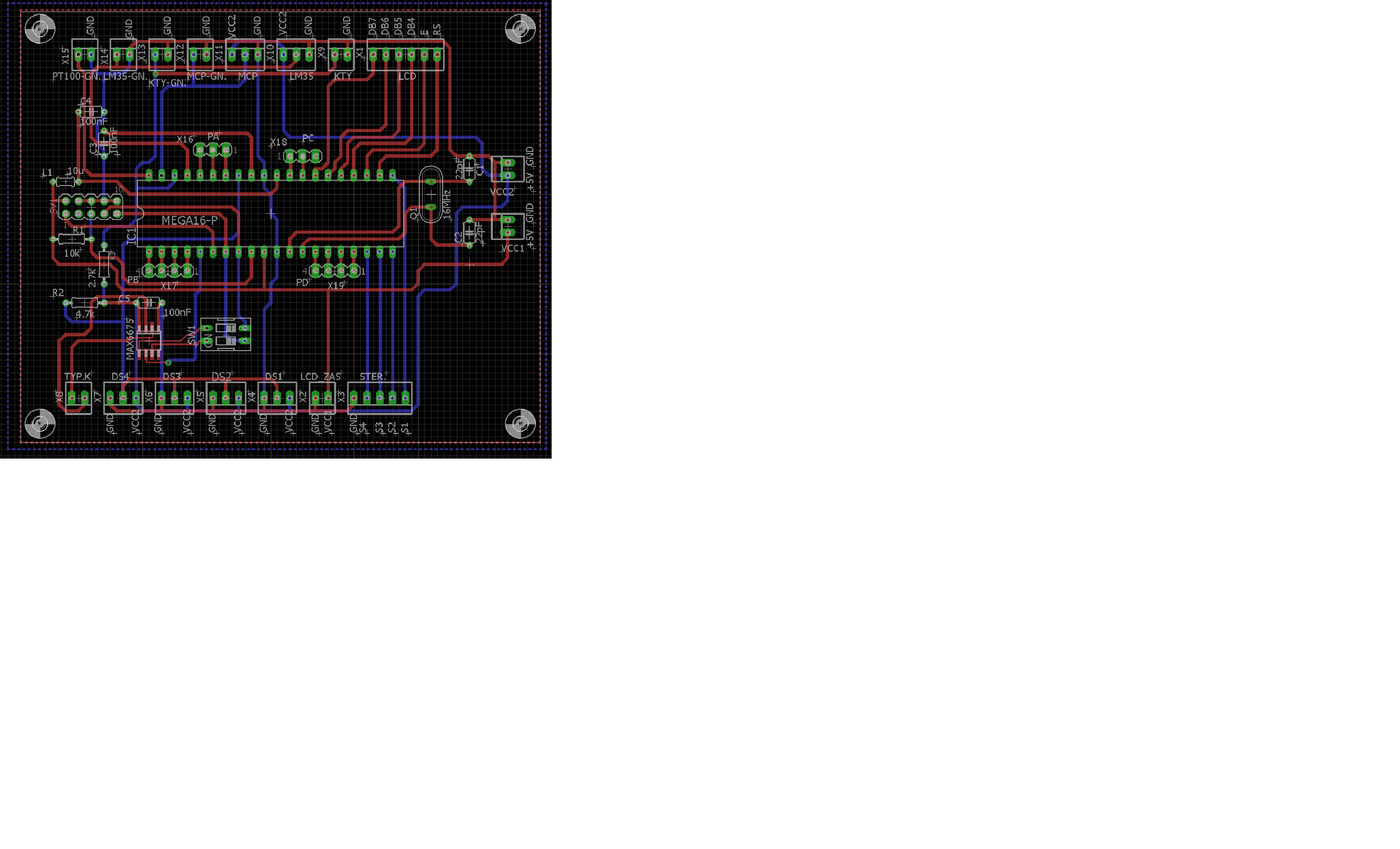

    Płytkie wykonałem dwustronną....

    Migający wyświetlacz na płytce dwustronnej z Atmega16 - sprawdzenie schematu

    Migający wyświetlacz na płytce dwustronnej z Atmega16 - sprawdzenie schematu

    Migający wyświetlacz na płytce dwustronnej z Atmega16 - sprawdzenie schematu

    W płytce testowej układ działa prawidłowo, a na tej już nie za bardzo.....
  • REKLAMA
  • #2 15981082
    Ture11
    Poziom 39  
    Co zrobił kolega z linią R/W wyświetlacza?
  • #4 15981093
    Konto nie istnieje
    Konto nie istnieje  
  • REKLAMA
  • #5 15981102
    SebastianTyb
    Poziom 9  
    tak pewnie... nawet z tej płytki poprowadziłem przewody do wyświetlacza gdzie znajduje się na innej płytce i to samo jest (mam możliwość na płytce testowej)

    Dodano po 18 [minuty]:

    to źle że do masy podłączyłem???
  • #6 15981204
    Konto nie istnieje
    Konto nie istnieje  
  • #8 15981247
    Konto nie istnieje
    Konto nie istnieje  
  • REKLAMA
  • #9 15981273
    SebastianTyb
    Poziom 9  
    20x4 mam i gdzie indziej to działa dobrze mam z masą spięte.....
    Dodaję wideo jak zachowuję się wyświetacz



  • #10 15981296
    Konto nie istnieje
    Konto nie istnieje  
  • REKLAMA
  • #12 15981301
    Konto nie istnieje
    Konto nie istnieje  
  • #14 15981308
    SebastianTyb
    Poziom 9  
    kod to nie bo przekładam scalak gdzoe indziej i mi ddziala... sprawdzalem zwarcia czy są lecz nigdzie nie znalazłem,,, przewody tez sprawdzilem cz sygnal dochodzi

    Dodano po 18 [minuty]:

    znalazłem zwarcie lini RS do masy ale k.... nie moge sie go pozbyc... slepota ze mnie nie widze tego zwarcia ,,,, sprawdzam szpikulcem i nic....

    Dodano po 10 [minuty]:

    no i trzeba się w lupę zaopatrzyć bo tego zwarcia nawet dokońca pod świadtłem nie było widac.....

    Dodano po 47 [sekundy]:

    układ już działa dziękuję za uwagę i przepraszam za zawracanie głowy

    Dodano po 2 [minuty]:

    to temat uważam za zakączony....
