Generyczne gniazdo jack 6,3 - "Właściwy" układ wyprowadzeń

kokodin 15 Paź 2016 16:02 2718 2
  • #1 15996643
    kokodin
    Poziom 21  

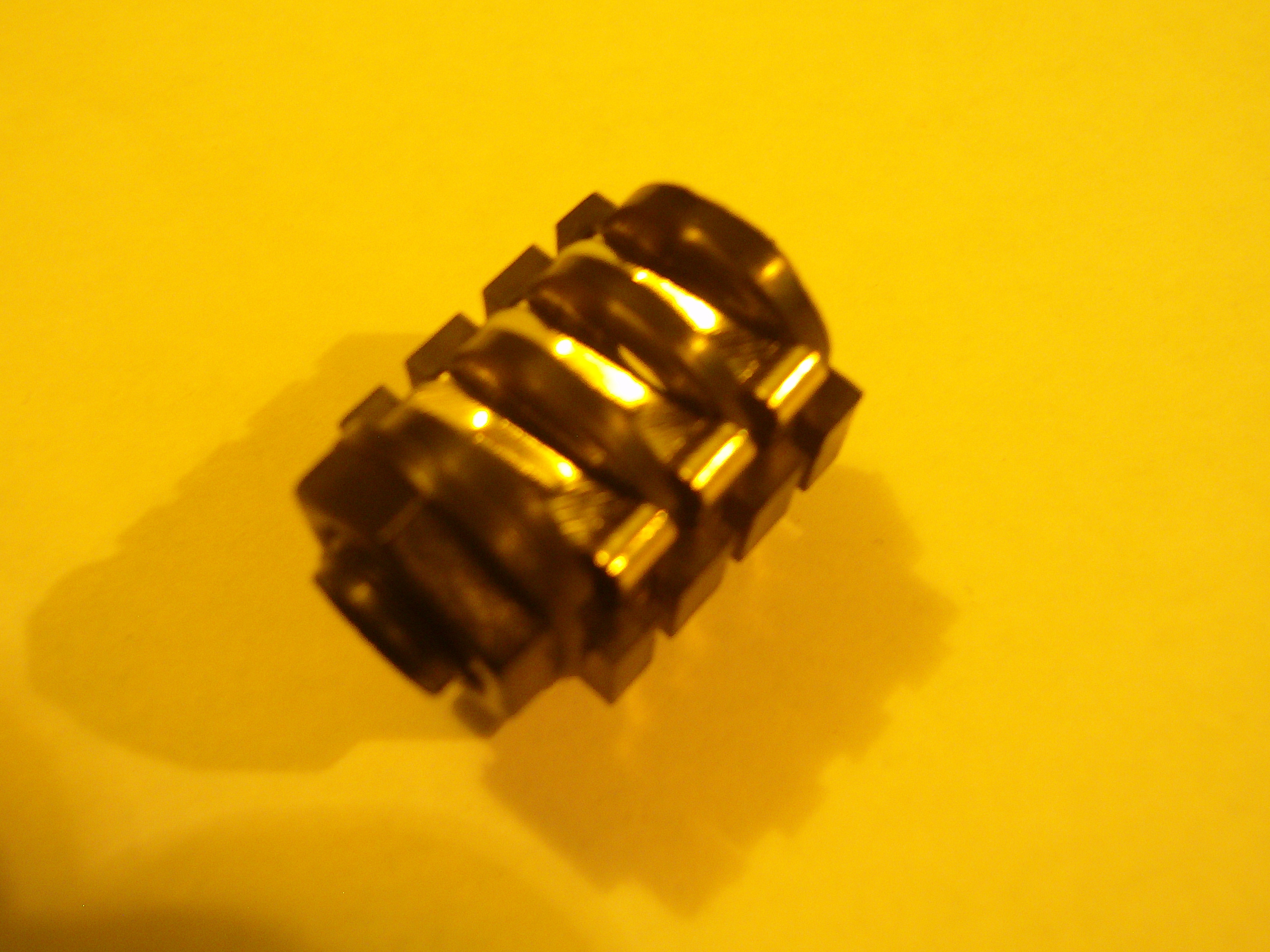

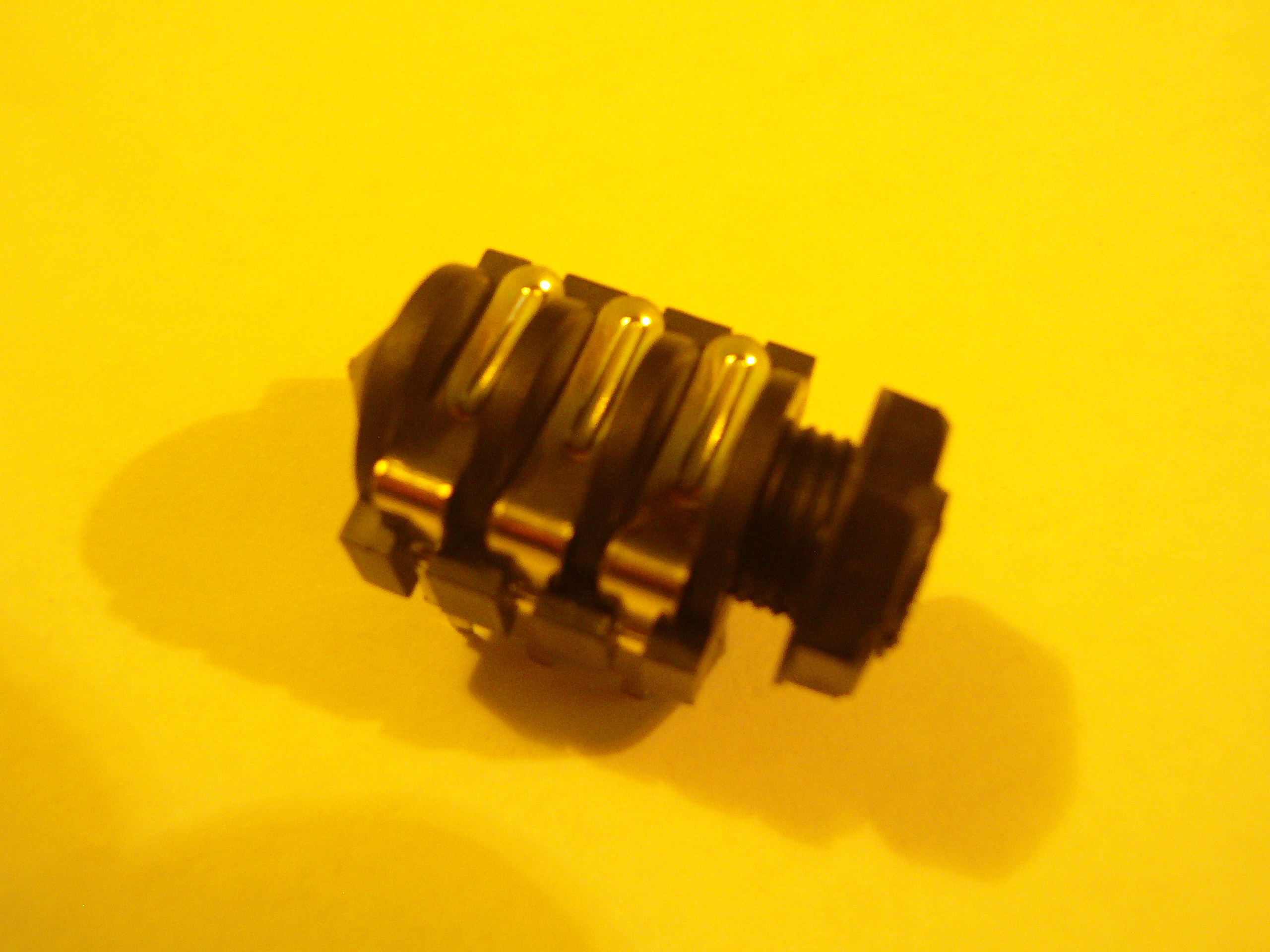

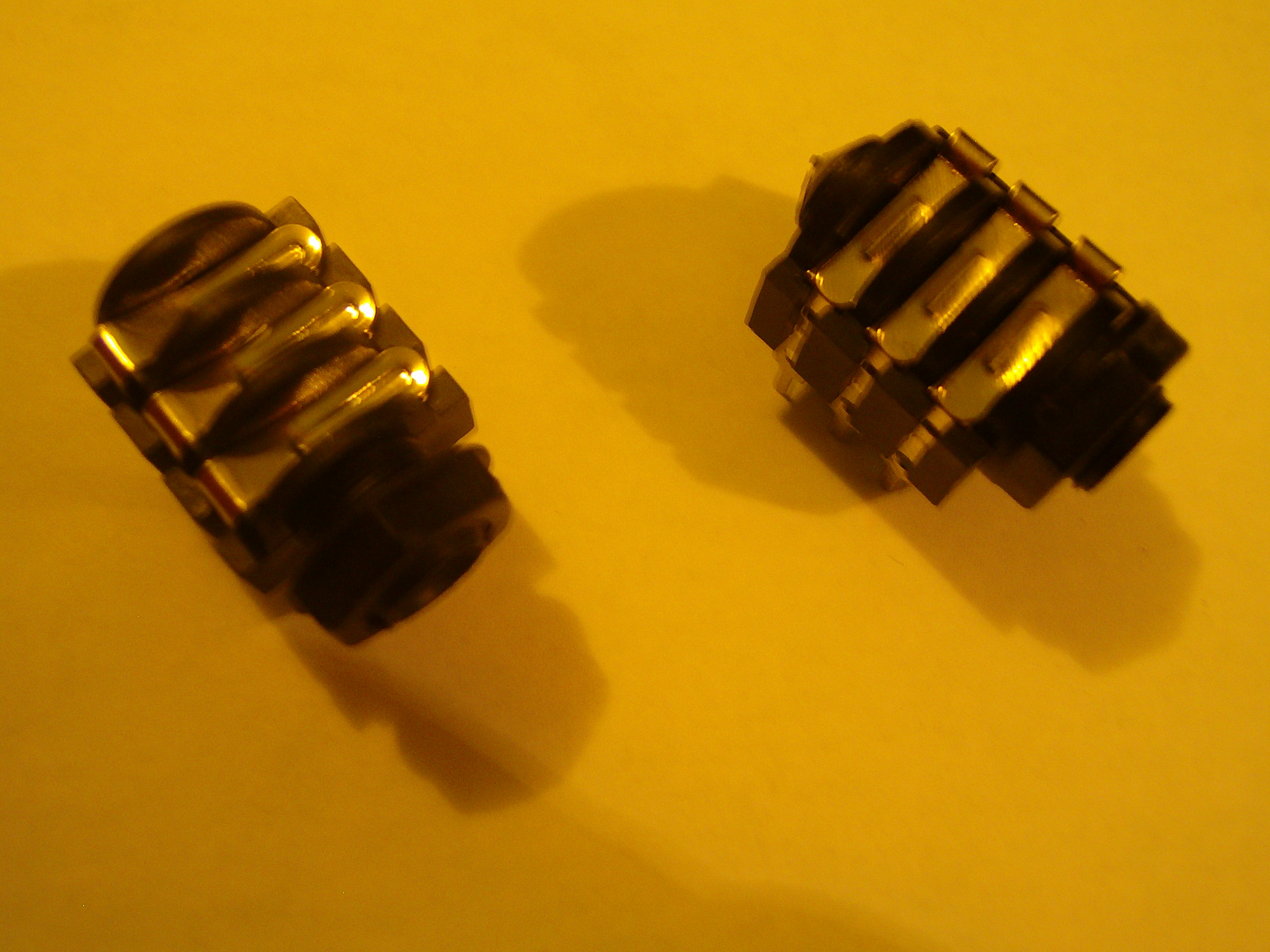

    Generyczne gniazdo jack 6,3 - "Właściwy" układ wyprowadzeń Generyczne gniazdo jack 6,3 - "Właściwy" układ wyprowadzeń Generyczne gniazdo jack 6,3 - "Właściwy" układ wyprowadzeń
    Pytanie dosyć głupie wydawało by się, niemniej dla mnie istotne. Buduję urządzenie z dużą ilością gniazd wejściowych, część z nich to takie czarne plastikowe gniazda jack jak na zdjęciach. No i tutaj pojawia się problem, są to gniazda z rozłączaniem styków co w zasadzie powinno być standaryzowane. Niestety połowa moich zakupionych gniazdek ma wyprowadzenia ułożone w lustrzanym odbiciu co komplikuje mi projektowanie płytki.
    Która z tych wersji jest standardowa a która jest w odbiciu lustrzanym?
    Patrząc od góry jedne mają rozłączane styki po lewej a drugie po prawej stronie.
    szukałem po obrazkach, i googlowałem i nadal nie mam jednoznacznej odpowiedzi, proszę wiec o pomoc.
  • #2 15996765
    szymon122
    Poziom 38  
    Zrób bibliotekę elementu zarówno dla jednego i drugiego. A zadając pytania co do gniazd wypadałoby wstawić zdjęcie na tyle ostre aby było coś widać.
  • #3 15997275
    kokodin
    Poziom 21  
    Żeby zrobić ostre zdjęcie musiał bym posiadać jakieś urządzenie zdolne do tego, albo jestem tak głupi że nie potrafię obsługiwać jedynego aparatu jaki mam.
    Mniejsza o to, później mogę spróbować zrobić zdjęcie przez lupę, może uda się złapać ostrość.

    Co do robienia bibliotek elementów. owszem jest to możliwe. Podobnie jak przełożenie styków na druga stronę. Pytanie zadałem nie z powodu, że nie mam ochoty włożyć pracy w takie sprawy, ponieważ obydwa rozwiązania już wypróbowałem. Chcę jedynie ustalić jakie są to styki i czy któryś ich układ ma jakąś nazwę. Który z nich jest bardziej popularny lub "właściwy" dla tego typu gniazda.

    Gdybym chciał zaprezentować gotową konstrukcję, nie chał bym aby ktoś kto postanowi ją powielić, miał pretensje, że źle zaprojektowałem płytkę, lub nie podałem typu gniazda prawidłowo.
