[Zlecę] Wykonanie przedwzmacniacza mikrofonowego na AA 3-6V, WAWA

Konesser 23 Paź 2016 22:09 1959 19
  • #1 16014391
    Konesser
    Poziom 10  
    Mój problem opisałem tutaj:
    https://www.elektroda.pl/rtvforum/topic3263091.html

    Więc zleciłbym wykonanie przedwzmacniacza wg np. takiego schematu (taki akurat znalezłem, nie wiem czy jest najlepszy):
    https://www.elektroda.pl/rtvforum/topic376671.html#1907330
    lub wg innego lepszego schematu.

    No chyba, że jest jakiś gotowy, zlutowany kit AVT, czy coś, który spełnia wymagania?? Ale z tego co patrzyłem to wszystkie przedwzmacniacze mikrofonowe były na 12-18 V.

    Wymagania co do urządzenia:
    - wejście minijack mono
    - wyjście minijack stereo (kanały powielone)
    - idealnie jakby działał (zadowalająco) na 2 baterie AA, w ostateczności na 4
    - sterowanie wzmocnieniem (fajnie jakby pokrętło miało jakieś cyfry lub skalę)
    - dość niski szum
    - wielkość: razem z bateriami powinien sie zmieścić w "paczce papierosów"
    - czas działania na jednym zestawie baterii: 5-6h dla (2x AA) lub 10 h (dla 4x AA)
    - wyłącznik

    Dodatkowo mile widziane (choć nie konieczne):
    - obudowa z klipsem na pasek

    Budżet: 50-70 zł
    Termin: max tydzień czasu
    Forma płatności: gotówka

    Szukam ludzi z Warszawy, bo chciałem przetestować przy odbiorze czy to działa.

    kontakt przez PW.
    Jakby co odpowiem na dodatkowe pytania.
    Kontaktuj się z ogłoszeniodawcą poprzez Prywatną Wiadomość (ikonka PW).
  • #2 16015830
    Konto nie istnieje
    Poziom 1  
  • #3 16015996
    Konesser
    Poziom 10  
    Dzięki za rzeczową odpowiedź.
    atom1477 napisał:
    Niestety zlecenie nie ma sensu. Ktoś wykona (z jakich powodów to inna sprawa*) całkiem dobry przedwzmacniacz, a nie zapłacisz mu bo stwierdzisz podczas tych Twoich testów że nie działa.

    Też racja. W takim razie jak rozwiązać zatem sprawę tego, że otrzymałbym coś co dalej nie działa w tym setupie i miałbym za to zapłacić?
    atom1477 napisał:
    Bo nie jest podane jakiego typu jest mikrofon!

    Jeśli z linku do sklepu w moim oryginalnym poście to nie wynika to ja sam tym bardziej nie mam takiej informacji.
    Kupiłem go na tej aukcji:
    mikrofon-hs-02-pojemnosciowy-kolor-cielisty-
    Moderowany przez ANUBIS:

    3.1.18. Nie wysyłaj linków, które po pewnym czasie przestaną być aktywne. To spowoduje, że dyskusja straci jakikolwiek sens.


    Więcej niż podane tam info i tak nie będę miał.
    MIKROFON HS-02 POJEMNOŚCIOWY
    Cytat:
    Wielobiegunowy mikrofon nagłowny
    Czułość: -45dB +/-3dB
    Impedancja wyjściowa: 2kOhm +/-30%
    SPL max.: 135dB
    Napięcie zasilania: 1.5V - 12V DC
    Sposób podłączenia: wtyk JACK 3.5mm

    atom1477 napisał:
    Nie jest też podany wymagany zakres wzmocnienia (wiem że ma być regulowane, ale jaki zakres?).

    Fakt. Tego sam nie wiem.
    Mogę tylko pofantazjować...
    Skoro słychać uderzanie mikrofonem w stół jako delikatne pyknięcia to liczyłem, że może wykonawca będzie miał jakąś koncepcję.
    Poza tym w przytaczanym linku z projektem tez autorzy nie piszą jaki zakres wzmocnienia mają ich projekty.
    Ale faktycznie, brak tej informacji i nie wiem jak miałbym ją zdobyć.
    atom1477 napisał:
    W temacie który podałeś widać też że mimo wielu sugestii, nie sprawdziłeś w ogóle działania na poprawie polaryzowanym mikrofonie.

    1. Zakładam, że mikrofon z profesjonalnego sklepu jest dobrze polutowany.
    2. Wpięty bezpośrednio do komputera działa.
    3. I tak nie wiedziałbym jak to zrobić.
    Pytanie czy faktycznie to ma jakieś znaczenie?
    atom1477 napisał:
    W zasadzie więc nie wiadomo czy np. nie uszkodziłeś wejścia modułu Bluetooth.

    To akurat wiadomo: gdy do modułu Tx BT podepnę po kablu minijack<>minijack telefon i puszczę na nim muzykę to w słuchawkach podpiętych do modułu Rx ją słychać - więc moduły działają, są sparowane i przesyłają muzykę.
    atom1477 napisał:

    Nikt normalny nie będzie Ci robił projektu ryzykując że go nie przyjmiesz (a więc i nie zapłacisz)

    Nie sądziłem że potrzebne jest aż robienie projektu od zera. Linkowałem do postu z projektem i wydawało mi się, że projekty takich "pierdółek" to się bierze z podręcznika do elektroniki. Ale mogę się mylić nie jestem elektronikiem.
    atom1477 napisał:
    W tej cenie zmieściło by się jedynie wykonanie przedwzmacniacza gdyby był dostępny np. jako KIT. Czyli gdyby chodziło tylko o montaż według już gotowego projektu.

    To też miałem na myśli. Projekt jest gotowy w linkowanym poście.
    Założyłem, że użyte części elektroniczne to jakiś mega-standard i każdy domorosły elektronik ma je wszystkie w domu.
    Jedyny większy problem to płytka drukowana, ale autor projektu pisał, ze lutował to też na pajączka, więc chyba nowej pro-płytki w kwasie trawić nie trzeba.
    atom1477 napisał:
    Niestety Twoje wymagania nie pozwalają na to, bo wymuszają zaprojektowanie takiego przedwzmacniacza od 0. Choćby z powodu małych wymiarów i złącz minijack (ze względu na małe wymiary nie można dać złącz przykręcanych do obudowy, tylko raczej trzeba zaprojektować (albo chociaż edytować czyjś projekt) PCB pod złącza wlutowywane w PCB).

    No tak, z tego co piszesz wychodzi, że podszedłeś do wykonania tego na pro poziomie.
    OK, założenie, żeby się to zmieściło w "pudełku papierosów" mogę skreślić
    atom1477 napisał:

    Innymi słowy w grę wchodzi projekt, czyli co najmniej kilkakrotnie wyższa cena.

    Nie zakładałem aż tak profesjonalnego podejścia do tematu.
    Raczej takie, że ktoś ma części, półgodziny czasu - bo na tyle oceniam czas lutowania dla kogoś kto ma doświadczenie z lutownicą - i polutuje wg schematu.
    Spotkamy się, sprawdzimy działanie i rozliczymy.

    Ale dzięki za wyczerpujący post.
    Przemyśle co z tym dalej robić.
    "Kilkukrotnie wyższa cena" raczej odpada - wolałbym kupić iRig'a, który jest seryjnie produkowaną sprawdzoną konstrukcją. Z drugiej strony, jak pisałem w innym poście, niedługo wyjdzie mnie to tyle co używany mikroport Sennheisera, a i tak będzie gorsze w działaniu.
  • #4 16016055
    Konto nie istnieje
    Poziom 1  
  • #5 16016203
    Konesser
    Poziom 10  
    atom1477 napisał:
    Dodatkowo wejście w module Bluetooth wcale nie musi być wejściem mikrofonowym. Może to wejście liniowe?
    Prawie na pewno jest to wejście liniowe. Ten moduł jest przeznaczony głownie do bezprzewodowego przesyłania dźwięku z TV/aplitunera do np. przewodowych słuchawek.
    atom1477 napisał:
    I posiada jakąś składową stałą, np. 1.65V (1/2 napięcia zasilania 3.3V) które jako tako polaryzuje mikrofon. Tyle że czułość takiego wejścia liniowego jest mała i stąd niska głośność.
    Rozumiem, że warto zatem zrobić jeszcze jeden test z zamienionymi Tip<>Kołnierz na złączu minijack mikrofonu?
    atom1477 napisał:
    Problemem jest to że nie ma informacji o rodzaju wejścia w zleceniu.
    Dlatego tak się czepiam. Zlecenie powinno zawierać takie informacje. A nie przekierowywać do jakichś tematów (pod którymi w dodatku też nie ma tych informacji!).
    Masz rację, raczej to wynikało z mojej nieświadomości, ze takie informacje istnieją i są potrzebne.

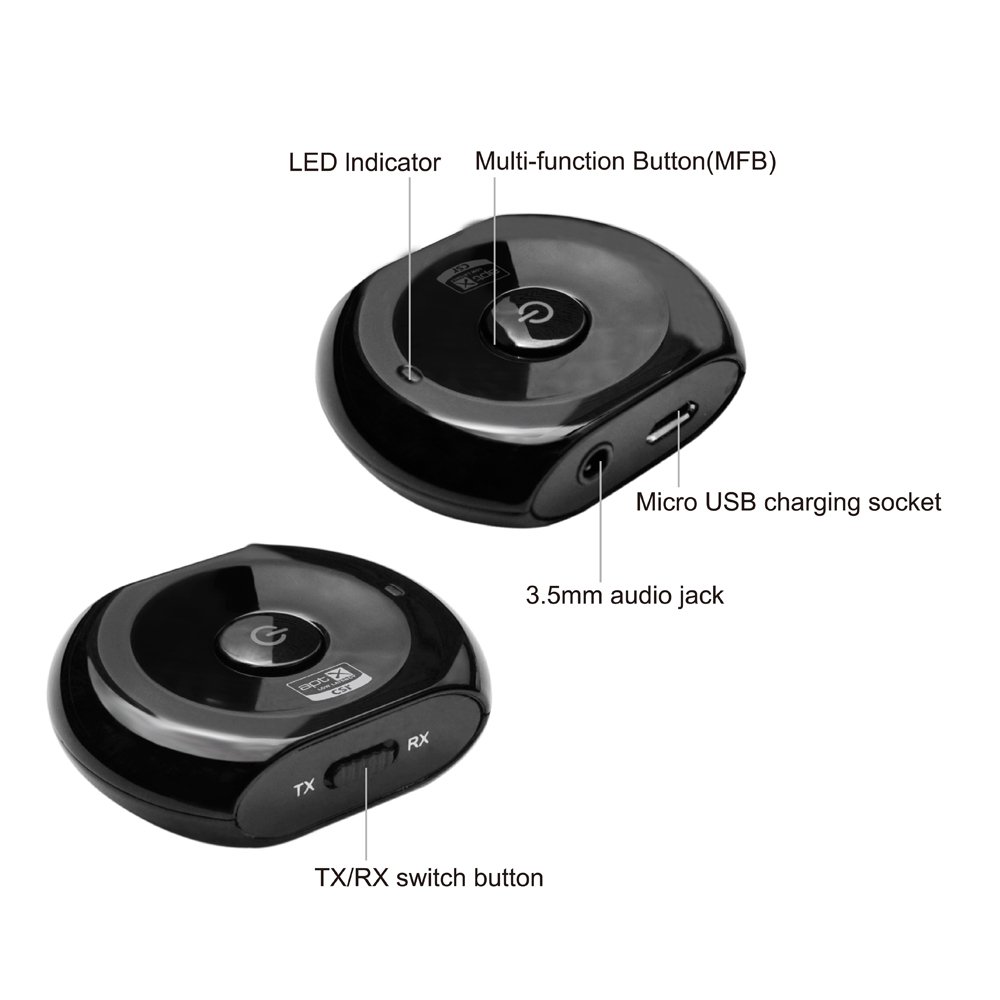

    Jedyne co udało mi się znaleźć odnośnie wejść w module BT:
     * Input level: 1000mV
     * Output level: 1000mV
     * Output impedance line out:32Ω

    atom1477 napisał:
    To zależy jakie jest wejście. Jeżeli liniowe to działa. Jeżeli było mikrofonowe to mimo wszystko mogło się spalić (szczególnie po podaniu silnego sygnału) i teraz działa tylko jako przejście sygnału 1:1. Więc działa tylko na silnym sygnale wejściowym.
    Na 99% jest liniowe.
    atom1477 napisał:

    Poza tym to tylko schemat. A trzeba jeszcze zrobić projekt PCB, dobrać obudowę, obrobić ją mechanicznie.
    No tak o projekcie PCB nie pomyślałem - wynika to z braku doświadczenia elektronicznego.
    atom1477 napisał:

    Polutowanie to może i pół godziny. Ale pisałeś o obudowie, gniazdach minijack, skali na potencjometrze. No naprawdę, pół godziny to za mało. A jeszcze jest koszt elementów.
    Hmm, no tak.
    Zastanawiam się w takim razie czy opcją w tym budżecie nie byłoby, żeby zrezygnować z pokrętła i obudowy i płytki i zrobić tylko prototyp "na pajączka". I jak będzie działał zadowalająco to w dodatkowych kosztach zrobić wersję pudełkową.
    atom1477 napisał:
    Proponować Ci można jedynie próbę dobudowania wzmacniacza bezpośrednio do układu. Ominiesz tym sposobem konieczność niezależnego zasilania i konieczność wykonywania obudowy.
    Dodatkowo mógł byś dostarczyć taki układ wraz z mikrofonem do przeróbki. Wtedy zleceniobiorca mógł by od razy sprawdzić u siebie czy działa.
    Ciekawy pomysł.
    Tyle, że w środku jest akumulator 270 mAh - nie wiem czy to by działało razem dłużej niż 20 minut. (oryginalnie producent deklaruje transmisję sygnału BT do 10 h).
    A cała elektronika w środku pewnie nie różni sie od takiej, ktora jest w słuchawce dousznej BT - czyli zgaduję, że nie łatwa ingerencja.
  • #6 16016215
    Konto nie istnieje
    Poziom 1  
  • #7 16016355
    Konesser
    Poziom 10  
    To nie jest konstrukcja do rozkręcenia.
    Ryzyk fizyk - przeznaczyłem jeden moduł na połamanie. Do sklepu już do nie zwrócę.
    Takie stykną?
    EDIT: poprawione linki.
    rewers
    awers
  • #8 16016361
    Konto nie istnieje
    Poziom 1  
  • #9 16016380
    Konesser
    Poziom 10  
    na drugim zdjęciu jest tylko akumulator i tył płytki. żadnych elementów elektronicznych.
    wrzucę gdzieś indziej, bo faktycznie coś się przyblokowało.
  • #10 16016391
    Konto nie istnieje
    Poziom 1  
  • #12 16016421
    Konto nie istnieje
    Poziom 1  
  • #13 16016442
    Konesser
    Poziom 10  
    ja tego nie zrobię - nie mam multimetra i nie wiedziałbym nawet gdzie mierzyć. :)
  • #14 16016480
    Konto nie istnieje
    Poziom 1  
  • #15 16016527
    Konesser
    Poziom 10  
    przemyśle, tymczasem wrzucam jeszcze raz fotki (w lepszej rozdziałce)
    rewers
    awers
  • #16 16016551
    Konto nie istnieje
    Poziom 1  
  • #17 16016561
    Konesser
    Poziom 10  
    Postaram się zrobić jutro jeśli da się odkleić.
    Ale jak na to patrzę to szczerze powątpiewam, żeby tutaj się dało cokolwiek dolutować - to wszystko jest mikroskopijnej wielkości!
  • #18 16016566
    Konto nie istnieje
    Poziom 1  
  • #19 16016631
    -XantiO-
    Poziom 21  
    To tak pół na pół 0603 i 0402 chyba. W dolnym prawym rogu prawdopodobnie mamy WO.
  • #20 16016895
    Konto nie istnieje
    Poziom 1  
