Mikroprocesorowy tester elementów M328 Vanvell ELC

Freddy 06 Nov 2016 17:03 22365 35
  • Mikroprocesorowy tester elementów M328 Vanvell ELC

    Jest to tłumaczenie opisu jaki zamieszcza sprzedawca, a potem moje obserwacje i przykłady pomiarów.
    Tester zbudowany na podstawie popularnego w sieci testera Markusa. To jego kolejna już modyfikacja i rozszerzenie.
    Pierwszą wersję tego testera opisywaliśmy razem z bobo TUTAJ .

    Mikroprocesorowy tester elementów M328 Vanvell ELC

    Wiele osób wykonało ten tester i jest z niego zadowolonych.
    W międzyczasie powstawały nowsze, ulepszone wersje, takie jak modyfikacja LCR-T4 wykonana przez naszego kolegę eurotips.

    Mikroprocesorowy tester elementów M328 Vanvell ELC

    Swojego pierwszego testera nadal używam, jednak postanowiłem sobie sprawdzić coś innego, może lepszego.
    Ten opis nie będzie opisem typowego DIY, lecz opisem podawanym przez jednego ze sprzedawanych modeli testerów, opisywanych jako LCR ESR Meter Mega328 Digital Combo Transistor Tester Diode Triode inductor Capacitance resistor MOS/PNP/NPN + Test clip, oraz moimi doświadczeniami, pomiarami i spostrzeżeniami. Jest to tester znany również jako Vanvell ELC.

    Po konsultacji z moderatorem opis został jednak umieszczony w tym dziale zgodnie z sugestiami.

    Tester kosztował mnie $14,24 – wiem, zaraz napiszecie, że są tańsze, ale ten jest wersją z akumulatorem i jego ładowaniem i dlatego ten wybrałem – oczywiście akumulatorek trzeba sobie dokupić.
    Tester zasilany jest z akumulatora Li-Io model 14500 3.7V 1200mAh.
    Mikroprocesorowy tester elementów M328 Vanvell ELC
    Konstrukcja zapewnia możliwość ładowania akumulatora, jak i również pracę z zasilacza ze złącza microUSB.
    Tester posiada jeden przycisk „test”, oraz wyłącznik zasilania. Pomiar jest wyświetlany jest przez kilka sekund, a potem tester przechodzi w stan czuwania, pobierając przy tym prąd tylko 20nA.
    Tester pozwala na automatyczną detekcję i pomiar parametrów takich elementów jak:
    -tranzystory bipolarne PNP i NPN, MOSFET z kanałem P i N, JFET, FET, diody, duodiody, tyrystory, rezystory, kondensatory, cewki, automatyczne wykrywając definicje pinów.
    -pomiar prądu współczynnik wzmocnienia β tranzystora bipolarnego, oraz napięcia załączenia złącza emiterowego.
    -wykrywanie wewnętrznej diody zabezpieczającej w tranzystorach bipolarnych i MOSFET z wyświetlaniem informacji o tym na ekranie.
    - pomiar napięcia progowego i pojemność bramki MOSFET.
    - pomiar rezystancji w zakresie do 50MΩ przy rozdzielczości pomiaru wynosi 0,1Ω
    - pomiar pojemności w zakresie od 25pf do 100mF (100000 UF), przy rozdzielczości 1 pF,
    - pomiar indukcyjności w zakresie 0.01mH-20H, w przeciwnym razie pojawi się ona jako rezystor,
    - pomiar współczynnika ESR kondensatorów - wynik o rozdzielczości 0,01Ω.
    - pomiar duodiod ze wskazaniem symboli dwóch diod we właściwym kierunku i pomiarem spadeków napięcia,
    -detekcja napięcia przewodzenia diody LED - podwójne diody LED wykrywany jako podwójną diody. Jednoczesne podczas pomiaru diod świecących zacznie migać. Pomiar napięcia jest orientacyjny

    Czas dla każdego testu wynosi około dwie sekundy, tylko pomiary dużych pojemności i indukcyjności będzie trwać dłużej

    Korekta / kalibracja:
    Fabrycznie nowy tester wymaga kalibracji.


    Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC
    Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC
    Zwieramy wszystkie trzy wyprowadzenia, włączamy zasilanie, uruchamiamy pomiar. Pojawi się pytanie Selftest mode? - naciskamy w ciągu 2 sekund ponownie przycisk pomiar.. Gdy pojawi się odpowiednia informacja, należy rozewrzeć wyprowadzenia. Następnie tester zażąda podłączenia kondensatora 100nF.

    Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC

    Podstawowe parametry i zastosowanie:
    -zastosowany mikrokontroler ATmega328
    -wyświetlacz graficzny o rozdzielczości 128x64 z podświetleniem – zastosowany typ to JLX12864G oparty na układzie UC1701.
    - obsługa jednym przyciskiem,
    - automatyczne wyłączanie zasilania.
    - prąd spoczynkowy jedynej 20nA
    - automatyczna detekcja elementu PNP i NPN tranzystor bipolarny, N, P-kanałowy MOSFET, JFET, diody, podwójna dioda, tyrystor SCR, rezystor, kondensator, cewka.
    - automatycznie wykrywa kolejnośc wyprowadzeń
    - pomiar progu napięcia i prądu, współczynnik wzmocnienia tranzystorów bipolarnych
    - pomiar wartość współczynnika wzmocnienia dla układu Darlingtona
    - możliwość dobierania par tranzystorów bipolarnych, testowania diody zabezpieczającej MOSFET.
    - pomiar wartości napięcia progowego i pojemność bramki MOSFET
    - pomiar rezystancji wynosi 0,1Ω, najwyższa wartość zmierzona omów 50MΩ.
    - pomiar pojemności w zakresie od 25pf do 100mF. Rozdzielczość do 1 pF -Pomiar ESR kondensatorów - rozdzielczość 0,01Ω
    - pomiar i sprawdzanie duodiod i wyświetlane symbole dwóch diod we właściwym kierunku, ponadto pomiar spadek napięcia będzie wyświetlony
    - pomiar i sprawdzenie diody LED z wykrywaniem spadku napięcia w kierunku przewodzenia
    - testowanie diod Zenera, ale w małym zakresie max do 4.5V
    - pomiar indukcyjności w zakresie od 0,01mH niż 20H,
    - wbudowany self-test

    Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC
    Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC

    Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC

    Po podłączeniu testera do zasilania z USB okazało się, że niestety nie ładuje akumulatora. Przyczyną był niechlujny montaż złącza MicroUSB.
    Po zdemontowaniu gniazda, pobieleniu i ponownym przylutowaniu ładowanie działa bez zarzutu.
    Prąd ładowania ustawiony jest na około 300mA.
    Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC
    Do kompletu do testera dostarczane są 3 kabelki w różnych kolorach.
    Mikroprocesorowy tester elementów M328 Vanvell ELC

    Tester ma 3 rodzaje gniazd pomiarowych:
    - trzy duże, będące zarazem gnizdami kabelków
    - dwa razy po 3 styki jak z podstawek precyzyjnych DIP
    - 3 ocynowane pola do SMD

    Oto troche fotek z przykładowych pomiarów.

    Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC
    Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC
    Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC
    Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC
    Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC

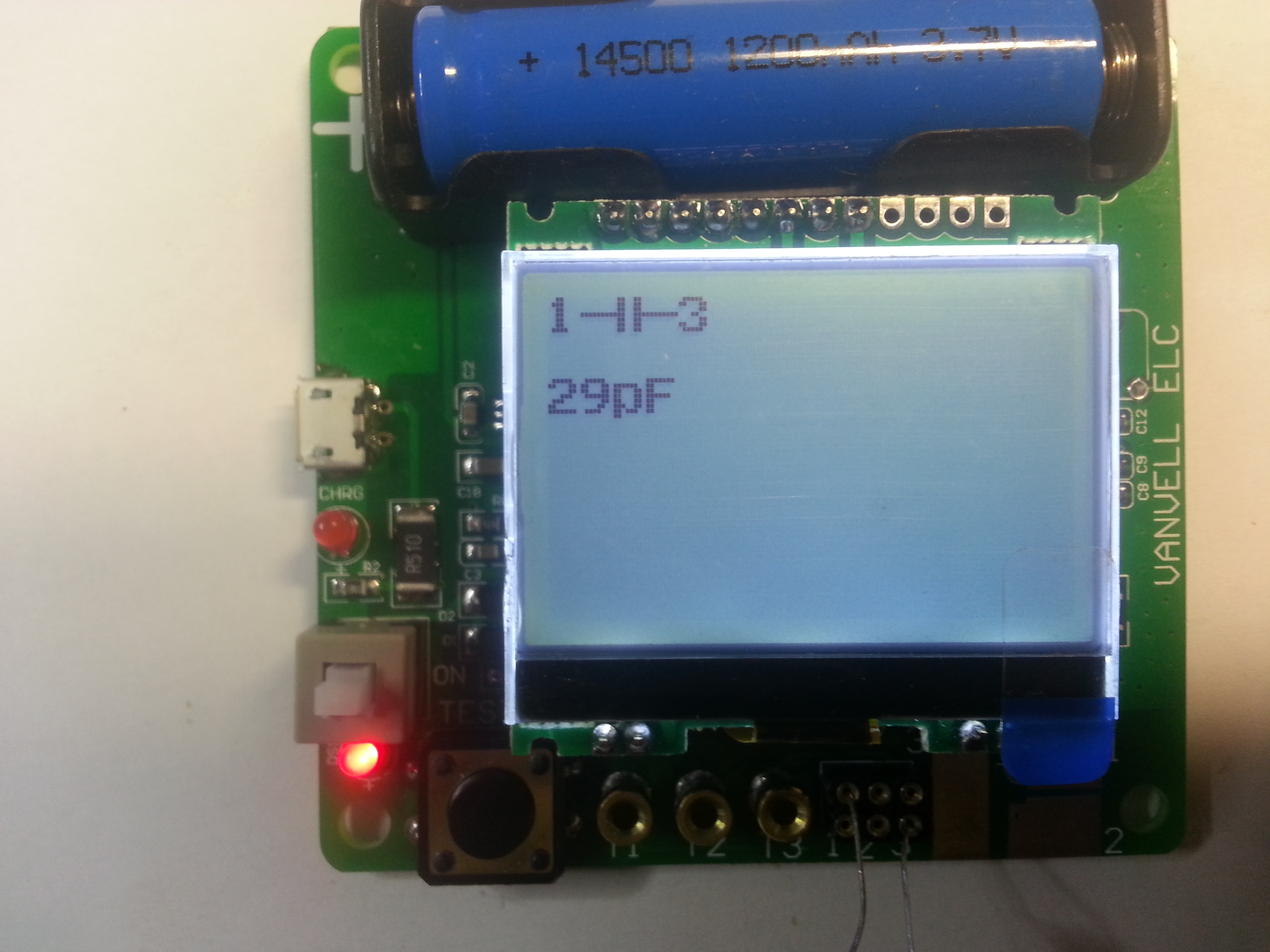

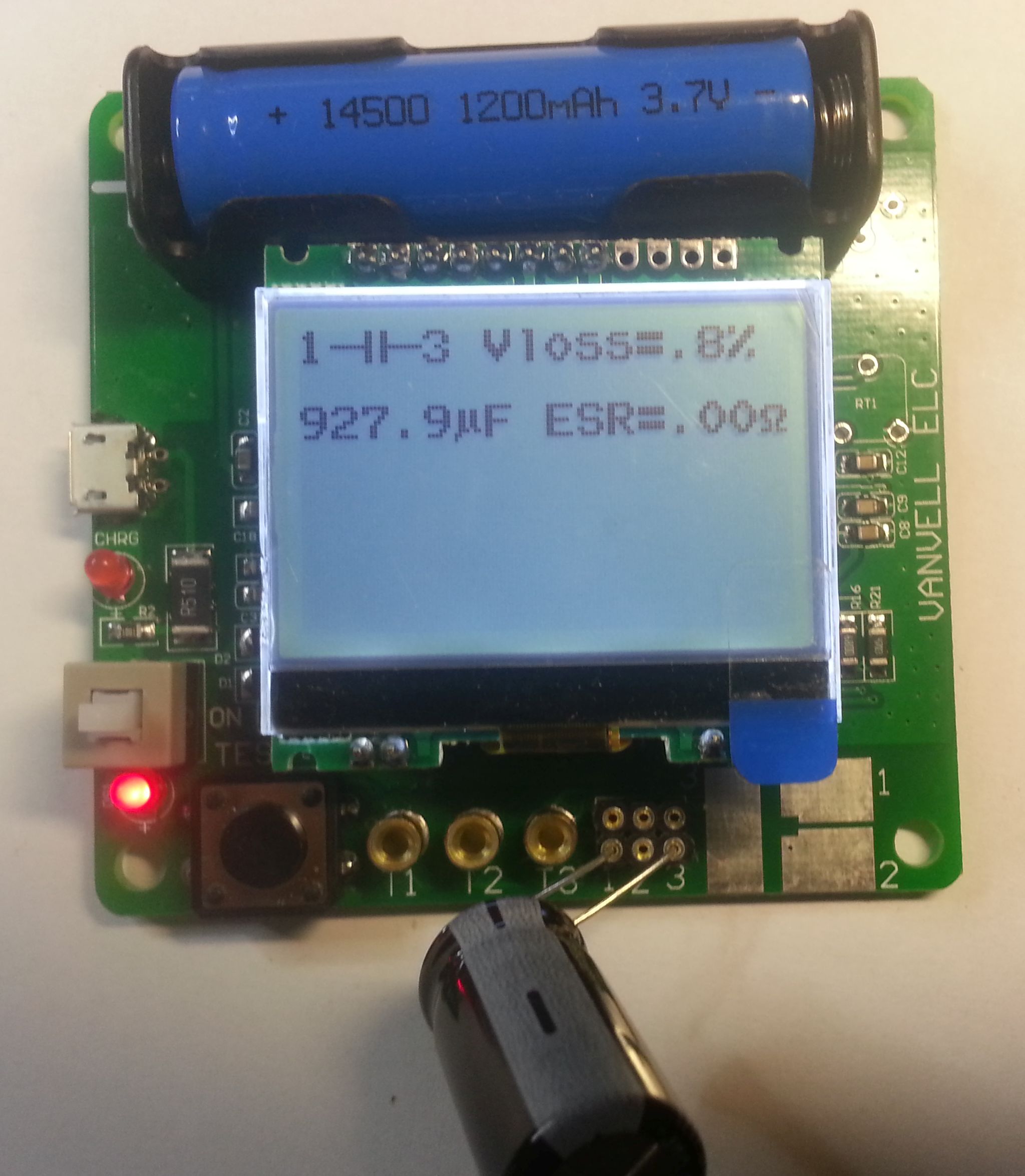

    Na fotkach wyniki pomiarów kolejno:
    1N5408, 30pF, 0,47Ω, 100nF 10%,
    0,68µF /275AC, 820µF/4V, 1000µF/50V, BAT43,
    Dławik 20nH, Halogen 12V 20W, IRF9Z34, LED Blue,
    LED Green, Red, White, Yellow,
    MJE13007, Rezonator 4MHz.

    Podczas pomiarów diody LED rzeczywiście mrugały, ale potem wskazane napięcie nie do końca jest poprawne, gdyż pokazuje je przy małym prądzie.
    Rezonator ceramiczny 4MHz wstawiłem, tak dla sprawdzenia.


    Tester posiada wbudowane kompletne menu uruchamiane długim naciśnięciem przycisku START.

    Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC

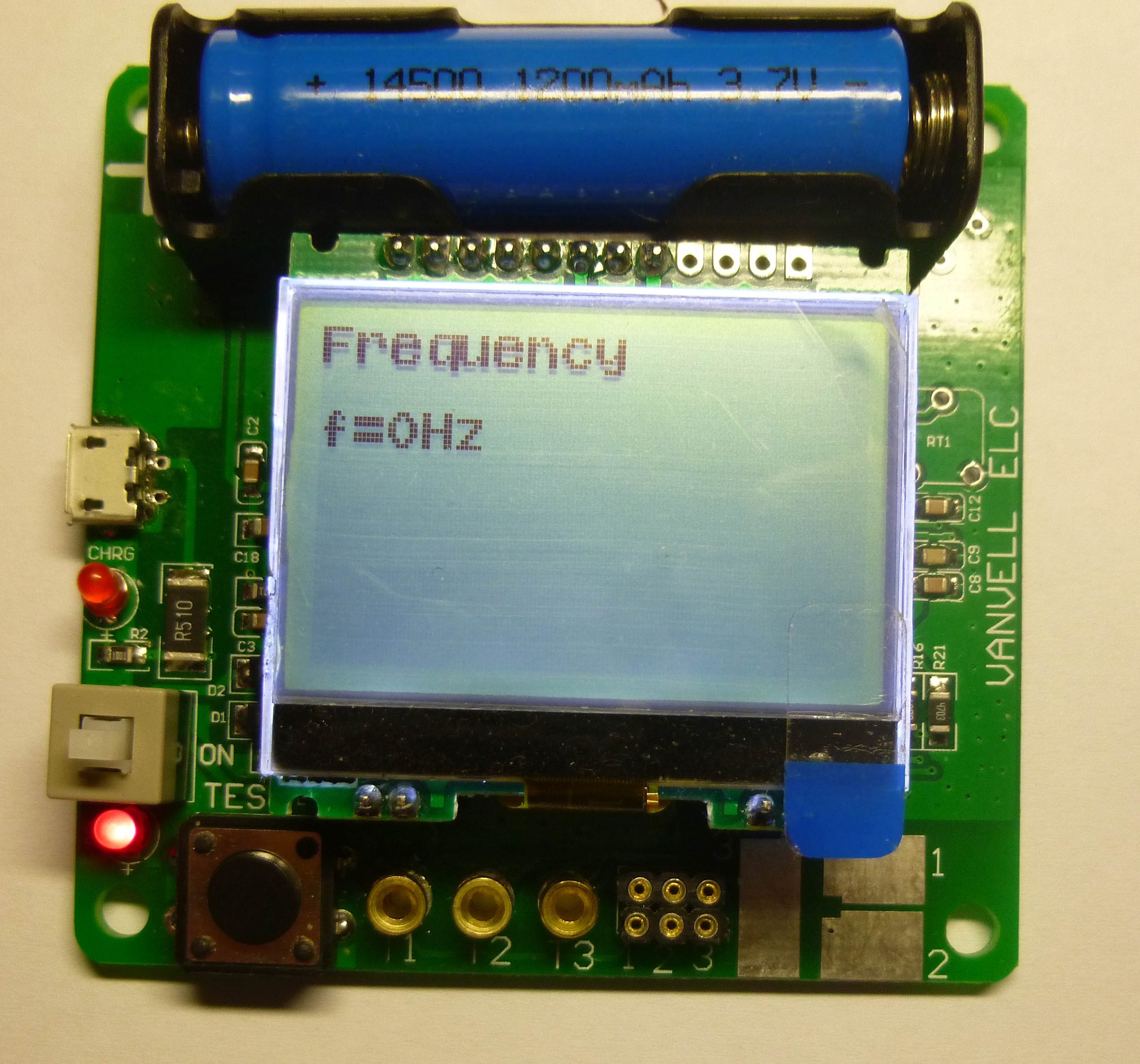

    Otrzymujemy wtedy dostęp do dodatkowych funkcji takich jak:
    -częstościomierz
    -generator
    -PWM
    -kontrast
    -selftest
    -test enkodera
    Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC Mikroprocesorowy tester elementów M328 Vanvell ELC
    Dokładny opis tych funkcji i ich wykorzystania w pliku readme na stronie autora.
    Najnowsza wersja softu stworzona przez Karl-Heinz Kübbeler.

    Proszę o uwagi na temat opisu i ewentualnych jego błędów - poprawię wtedy opisy.

    Cool! Ranking DIY
    Can you write similar article? Send message to me and you will get SD card 64GB.
    About Author
    Freddy
    Level 43  
    Offline

    Porad udzielam wyłącznie na forum, nie pomagam na PW
    Has specialization in: nawigacja, elektronika, mikrokontrolery
    Freddy wrote 19994 posts with rating 2102, helped 1385 times. Been with us since 2003 year.
  • TespolTespol
  • #2
    piotrek2914
    Level 16  
    Dobre testery ale przydałaby się fabryczna opcja pomiaru diod zenera o wyższym napięciu aniżeli te 4,5V. Z triakami i tyrystorami słabo sobie radzą ze względu chyba na wysoki prąd bramki. Może się mylę w przypadku Vanvell ELC ale nie sądzę.
  • #3
    Freddy
    Level 43  
    No niestety taka wersja, jak na razie to jest taka jak jest. Możliwe że jak eurotips będę dokonywał modyfikacji.
    Z triakami i tyrystorami, to chyba żaden tych testerów nie radzi sobie dobrze.
    Trzeba uważać natomiast na bardzo podobnie wyglądajace testery, bo mają inny niewymienny soft.
  • #4
    jackfinch
    Level 16  
    Witam

    W jaki sposób jest zrealizowane ładowanie akumulatora Li-Io w tym testerze?

    Pozdrawiam
  • #5
    Freddy
    Level 43  

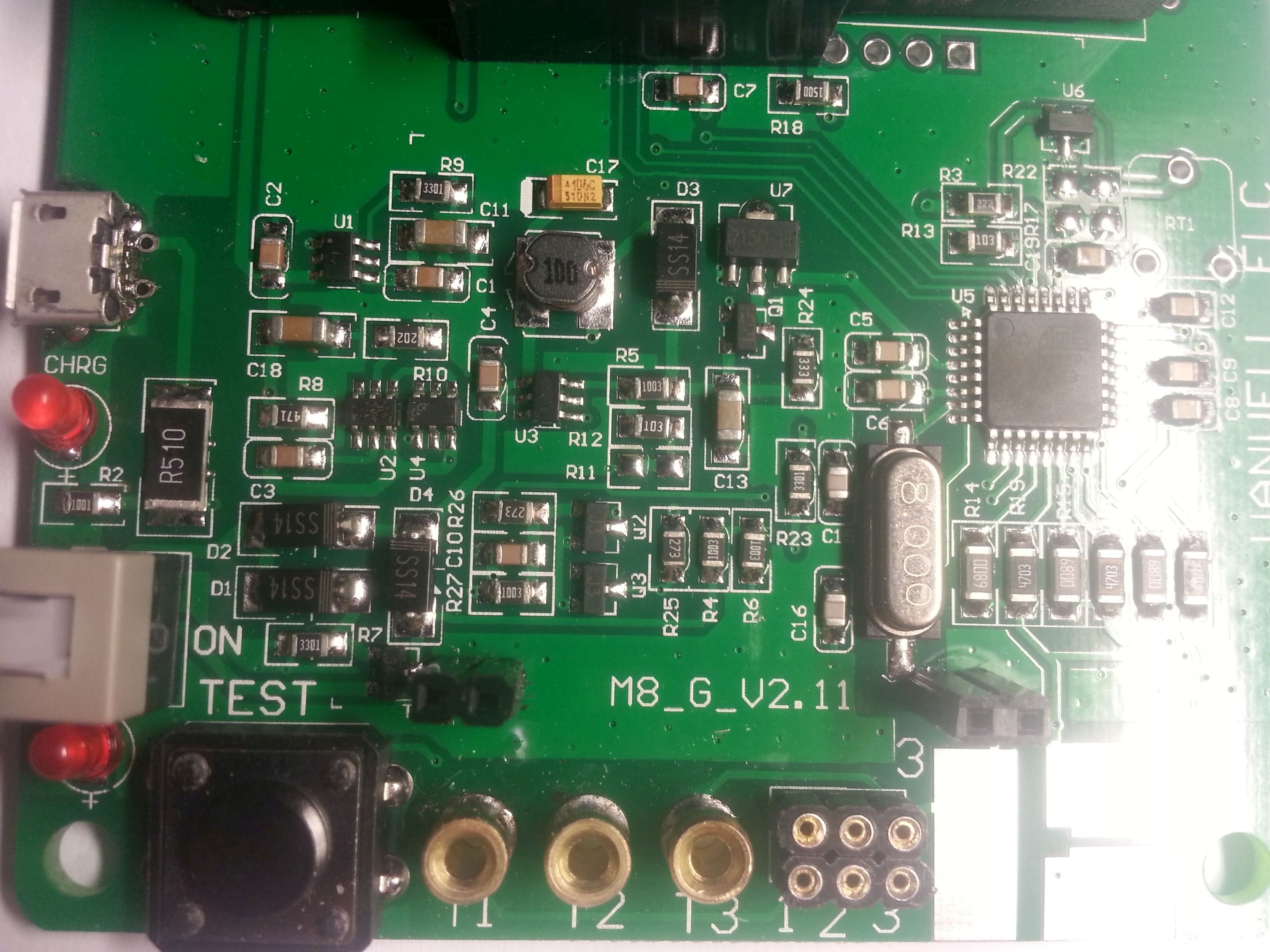

    Cały układ ładowania, oraz przetwornice są na płytce drukowanej.

    Jestem w trakcie tworzenia schematu całości, jak skończę, to zamieszczę.
  • #6
    eurotips
    Level 37  
    Trochę przechytrowane to zasilanie w tym testerze, U3 którego nie potrafię zidentyfikować po oznaczeniu z napięcia ogniwa 3.7V podbija na 9V aby potem na stabilizatorze liniowym U7 typu LM1117-5.0 zbić go do 5V i podać na ATMega. W układzie ochrony ogniwa przed rozładowaniem zastosowano U2 popularny układ DW01A którego zewnętrzne klucze NMOS zawiera U4 8205A. Za ładowanie odpowiada U1 , prawdopodobnie jest to TP4057. W necie dobrego schematu brak. Nie wiem po co na tej płytce aż 4 diody SS14, zazwyczaj było ich 3, jedna przy U3 i dwie przy włączniku pozwalały na ładowanie ogniwa napięciem ze złącza USB przy wyłączonym testerze i (chyba tak miało być ale nie do końca to wyszło) dawały priorytet zasilania z USB jeśli kabelek do złącza podpięty chociaż nie jestem tego pewien może dopiero teraz jak jest 4 diody to działa to tak jak napisałem. No ale zobaczymy co kolega stworzy, teraz pojawił się fajny programik to tworzenia schematów na podstawie pcb, może uda się ustalić po co te diody i to aż 3 przy przełączniku.

    Edit: Za ładowanie odpowiada U1, jest to klon TP4057, zgodna jest topologia i schemat aplikacyjny, różni się tylko znakowaniem.
  • TespolTespol
  • #7
    Freddy
    Level 43  
    @eurotips Nie jest to żaden TP4057, nie siej zamętu i domysłów. TP4057 ma inne oznaczenia kodowe! Nie jest to również żaden klon TP4057, chińczyk nie klonuje chińczyka :D
    eurotips wrote:
    liniowym U7 typu LM1117-5.0
    Również nie jest to układ typu LM1117-5.0, bo ten ma 1.2V DropOut, ale jest to HT7150-1 mający 100mV DropOut.
    8205 to po prostu FS8205 podwójny MOSFET z kanałem N specjalizowany do aplikacji/zarządzania Li-Io.

    DW01 to jest jak piszesz DW01A, "top mark" literke "A" przy pinie nr. 4 - to zabezpieczenie zarówno przed przeładowaniem, jak też i nadmiernym rozładowaniem Li-Io (3.0V - 4.3V) [nie mylić z DW01G i DW01+].
    To jest akurat mniej popularny układ, bo najbardziej popularny jest DW01G.

    Jak na razie to mało co sie zgadza w Twojej dywagacji.

    eurotips wrote:
    Trochę przechytrowane
    Co to za słowo, co oznacza? bo SJP go nie zna :D.

    Pozwól, że sam sobie stworzę schemat, bez Twojej wątpliwej pomocy.
  • #8
    eurotips
    Level 37  
    No widzę jesteś szczęściarzem któremu trafił się egzemplarz bez startych oznaczeń bo ja nie wiem jakie oznaczenia miały te elementy na moim egzemplarzu bo zostały starannie zamazane. Wszystkie moje schematy sam rysowałem na podstawie pcb i pomiaru elementów RLC ale bez wylutowywania. Jestem pewien że w moim egzemplarzu siedzi TP4057 w obudowie SOT23-6 bo zgadza się prąd ładowania wyliczony na podstawie wartości rezystora dołączonego do nogi "Prog" tego układu i zmiana tej wartości powoduje zmianę prądu ładowania.
    W necie jest dużo egzemplarzy tego testera z układem LT4054 który był znakowany 57b6 ale chińczyk sobie zakpił bo wylutował je ze starych telefonów i po co miałby usuwać oznaczenia skoro i tak nie można już tego kupić.
    Drugi scalak ten U3 też spotyka się z różnymi oznaczeniami, AL435 to tylko jedno z nich,
    u mnie siedzi tam na 100% MT3608 bo wylutowałem oryginał i wsadziłem ten MT i wszystko działa jak należy, takie samo napięcie na wyjściu i identyczny prąd pobierany z zasilacza.

    No i na koniec najważniejsze, i w zasadzie tylko po to tu głos zabieram, jak jest rola tych diód SS14 przy włączniku? na żadnym schemacie sporządzanym odręcznie ich nie spotkałem, u mnie jest ich 2 szt, u ciebie jest 3 szt, z niecierpliwością czekam na twój schemat.
  • #9
    idepopizze
    Level 33  
    Freddy wrote:
    Trzeba uważać natomiast na bardzo podobnie wyglądajace testery, bo mają inny niewymienny soft.


    Czy mógłbyś napisać coś więcej których unikać lub podać linka gdzie można o tym doczytać ?
  • #10
    eurotips
    Level 37  
    Aby tester miał wszystkie funkcje albo aby łatwo można było go uaktualnić to najważniejszą rzeczą jest mikrokontroler, musi tam być ATMega328P bo spotyka się jeszcze egzemplarze na ATMega168 a nawet ATMega8 i tam nowy wsad po prostu fizycznie się nie zmieści.
    Problem może również być również w testerach z niestandardowym wyświetlaczem,
    trzeba się upewnić czy dany typ jest wspierany a to czasami okazuje się bardzo trudne bo sprzedający zazwyczaj nie powie co sprzedaje zwłaszcza jak sprzedaje coś nietypowego.
  • #11
    Freddy
    Level 43  
    1996arek, idepopizze Nie znam tych testerów, więc nie wiem, ale zapytajcie eurotipsa :D, bo on w tym może ma więcej wiedzy, tylko raczej na PW, a nie w temacie!
    Nie jestem też w stanie powiedzieć, których testerów unikać, nie mam takiego doświadczenia.

    eurotips wrote:
    ... testera z układem LT4054

    Firma Linear, nie produkuje i nigdy nie produkowała takiego układu scalonego.

    eurotips wrote:
    u mnie siedzi tam na 100% MT3608
    Jaki to ma związek z moim testerem ?

    @eurotips jaki związek z tematem maja Twoje docinki i gdybania ? Jak na razie większość Twoich uwag nie była poprawna.
    @idepopizze mogę zapytać kolegi, który ma tester, o który pyta @1996arek - o opinię na temat jego użytkowania, jeśli chcesz.
  • #12
    idepopizze
    Level 33  
    @Freddy
    Po prostu zastanawiałem się jak Atmega może mieć niewymienny soft o której to rzeczy pisałeś wyżej. Jedyne co przychodziło mi do głowy to fizycznie odcięte nóżki do programowania. Teraz wiem, że to raczej inne sprzętowe utrudnienia. Przymierzałem się od jakiegoś czasu do montażu/zakupu takiego testera i zbieram użyteczne informacje. Jak widać trochę tych klonów jest na rynku, a nabycie i późniejsze przelutowywanie Atmegi8 na 328 byłoby bez sensu.
  • #13
    Freddy
    Level 43  
    idepopizze wrote:
    Po prostu zastanawiałem się jak Atmega może mieć niewymienny soft o której to rzeczy pisałeś wyżej.
    Bardzo proste, są różne wyprowadzenie wykorzystywane do LCD i różne typy LCD.
    Różne nogi ATMEgi sterują i mierzą parametry, po to tylko, aby soft był właśnie niewymienny.
  • #14
    noel200
    Level 25  
    Panowie, jest do tego testera jakaś gotowa obudowa? Czy trzeba kombinować z uniwersalnej, albi swoja projektować?
  • #15
    Freddy
    Level 43  
    Goscie kombinują sami, lub nawet drukują na drukarce 3D. Gotowe na Aliexpress też są, cena to kilka $.
  • #16
    Freddy
    Level 43  
  • #17
    peter falk
    Home appliances specialist
    Rozbawił mnie wynik pomiaru ESR kondensatorów elektrolitycznych widoczny na zamieszczonych zdjęciach. W 0Ω raczej nie wierzę :)
  • #18
    Freddy
    Level 43  
    peter falk wrote:
    Rozbawił mnie wynik pomiaru
    Cieszę sie i niech Ci wyjdzie na zdrowie :).

    1. To nie jest miernik, a tester.
    2. Dobre kondensatory UltraLowESR mają wyniki rzędu 0,005 - 0,01Ω
    (te 1000µF/50V mają poniżej 0,01Ω na profesjonalnym mierniku)
    3. Wartość ESR zależy od częstotliwości pomiaru
    4. Rozdzielczość tego miernika to 0,01Ω

    No ale to wszystko można doczyatać w opisie, w pierwszym poście i w dowolnym DS kondensatora Low ESR :).
  • #19
    remot
    Level 31  
    W narysowanym przez Ciebie schemacie R1 to nie powinien być 0,51 Ω?
  • #20
    peter falk
    Home appliances specialist
    Między bajki można włożyć wartości pomiaru ESR kondensatorów tym testerem i jemu podobnym. Gdzieś na forum była zresztą o tym mowa, że mikroprocesor w tym przypadku pokazuje to, co mu się żywnie podoba :)
    Freddy wrote:
    1. To nie jest miernik, a tester.
    2. Dobre kondensatory UltraLowESR mają wyniki rzędu 0,005 - 0,01Ω
    (te 1000µF/50V mają poniżej 0,01Ω na profesjonalnym mierniku)
    3. Wartość ESR zależy od częstotliwości pomiaru
    4. Rozdzielczość tego miernika to 0,01Ω

    To wszystko prawda,nie przeczę, ale na miłość Boską, ten kondensator 830 mikro z kawałkiem na zdjęciu nie wygląda mi na "ultralowesr" :)
  • #21
    Freddy
    Level 43  
    remot wrote:
    W narysowanym przez Ciebie schemacie R1 to nie powinien być 0,51 Ω?
    Rysowałem przed kolacja i zjadłem literkę |"R" :D juz poprawiłem, dzieki.
    peter falk wrote:
    To wszystko prawda,nie przeczę, ale na miłość Boską, ten kondensator 830 mikro z kawałkiem na zdjęciu nie wygląda mi na "ultralowesr"
    Bo jest LowESR :).
    Wiele rzeczy w realnym świecie nie wygląda na to czym jest :).
  • #22
    Seweryn01
    Level 14  
    Witam. Dołączę się do tematu. Posiadam taki tester prawie dwa lata i jestem z niego bardzo zadowolony. Lecz mam problem z jego kalibracją. Tester od pewnego czasu zgłasza że jest nieskalibrowany. Kiedy zewrzę przewody pomiarowe i wejdę w menu w seftest wyświetla się komunikat "short Probes!" i na tym koniec. Nic dalej nie umię zrobić. Robię coś źle podczas próby kalibracji?
  • #23
    Freddy
    Level 43  
    Masz opisaną dokładnie całą proceudrę kalibracji. Czego tam nie rozumiesz.
  • #24
    Seweryn01
    Level 14  
    Jeżeli możesz to napisz jak tester powinien się zachowywać. Opiszę jak zachowuje się mój.

    1.
    Kiedy mierzę jakikolwiek element tester go zidentyfikuje ( od kiedy zaczął zgłaszać problem z kalibracją ma problem z diagnozą mosfetów i kondensatorów pomiędzy 2 a3 pinem pomiarowym) następnie pojawia się komunikat : not calibrated.... wtedy zwieram przewody pomiarowe i naciskam Start nic się nie dzieje kiedy nacisnę drugi raz tester wylącza się.

    2. Próbowałem wejść w menu w procedurę kalibracji w następujący sposób wyłączyłem tester zwarłem przewody i weszłem do menu wybierając self test, wyświetla się komunikat short probes! ( rozumiem ż e tester wtedy musi mieć zwarte przewody) i dalej nic się nie dzieje. Mogę naciska ć przycisk start dowoli- nic się nie dzieje. a kiedy poczekam chwile tester powróci do głównego menu.
    3. Powyższą procedurę próbowałem także,że przewody zwarłem dopiero po wejściu w self test i pojawieniu się komunikatu short probes.
    Jeżeli możesz to napisz jak Ty postępujesz w przypadku kalibracji po przez menu/self test. Pozdrawiam Jacek.
  • #25
    Freddy
    Level 43  
    @Seweryn01 Masz opis, a nawet fotki, a jak nie, to wgraj od nowa soft.
    Zwierałeś wszystkie 3 przewody razem?
  • #27
    Seweryn01
    Level 14  
    Witam po kilku dniach.
    piotrek2914 Przewody są te same od początku. nawet próbowałem zwierać punkty pomiarowe samym drutem. Tak więc samo zwieranie powinno być ok.
    Jak miałem ten tester nowy to dało się zrobić kalibrację po wejściu w menu i self test.
    Po wszystkich próbach skłaniał bym się do wniosku że coś sypnęło się z soft-em. Ale ja jestem za cieńki do wgrania nowego soft-u. Może kolega Freddy by dał radę zaprogramować mi taki mikrokontroler. A przewody zwierałem. Z tego co pamiętam( o ile dobrze) to tak jak przedstawiają Twoje zdjęcia kiedy na wyświetlaczu mamy napis short probes to trzeba było zewrzeć wszystkie trzy przewody, a jak był komunikat isolate probes to trzeba było je rozewrzeć. I zatwierdzać przyciskiem start. Ale tak jak już wspominałem to było ponad dwa lata temu. Pozdrawiam
  • #28
    Freddy
    Level 43  
    Seweryn01 wrote:
    kolega Freddy by dał radę zaprogramować mi taki mikrokontroler.
    Tak, ale może poszukaj kogoś bliżej, bo koszty przesyłki w obie strony Cię zjedzą :).
  • #29
    remot
    Level 31  
    W wyniku rozmów przedświątecznych stałem się posiadaczem ( za sprawą mojego Synka ) czegoś takiego.
    Jest identyczny jak w poście autora tematu.
    Gdy mi to listonosz dostarczył byłem pełen obaw. Zapakowane w torebkę elektrostatyczną, kawałek pianki i całość w woreczek foliowy.
    Cud, że dotarło w całości chyba. :D
    Pytanie do Kol. :arrow: Freddy

    Jak się ma soft który mam: 1.1.1 do tego, który Ty zamieściłeś ( widzę w nim jakieś pliki językowe na przykład )?
  • #30
    Freddy
    Level 43  
    Najnowszy dostępny jest w tej chwili 1.12 - posiada korekty do naszego typu wyświetlacza.
    Wersja językowa ... no cóż, ja używam od zawsze wyłącznie wersji angielskiej, ale możesz przekompilowac sobie na inną.
    Wersje polską stworzyłem dla "nie znających języka kompletnie" :).
    Chociaż uważam, że elektronik bez podstawowej znajomości języka angielskiego to ....

    Możesz też przerobić na enkoder, aby uzyskać łatwiejszy dostęp do menu.
    Oto wypowiedź Karl-Heinz Kübbeler na temat jego wersji softu 1.12, oraz tegoż testera i oryginalnego softu. Karl-Heinz zakupił sobie identyczny tester.
    Quote:
    ... I have never seen additional measurement features of any hardware producer.
    The producer of hardware has taken a older release of the free software and has probably build a modified layout for the screen.
    Usually there is no way to save the content of the original flash because the access is prohibited with security fuses.
    You can only clear the total content of the ATmega, which will reset the fuses.
    Then you can load the new software release with features selected by Makefile options.
    Of course you must recompile the source (at the path Software/trunk/ ) with the changed Makefile options to get the modified TransistorTester.hex and TransistorTester.eep!
    Please note, that the sample Makefile enables the new option WITH_SamplingADC, which is not used by any hardware producer in my opinion.
    This feature will request for a additional capacitor (10-30nF) at the end of calibration task.
    This capacitor is required for measurement of little inductance values.
    Inductance values below 0.01mH are usually not detected by the tester.
    But you can add this capacitor parallel to the coil to get a resonant circuit, which is automatically detected by the tester. The tester then calculates the inductance value from the measured frequency and the known capacity value.

    Additionally a quality factor is calculated from the decay of oscillation.
    Of course you can also measure coils with more than 0.01mH with the parallel capacitor, but measurement of coils with more than 1mH this measurement type can fail.
    You should only use the traditional way of inductance measurement (without parallel capacitor) for this coils.
    The latest software release use also shorter pulses to measure the ESR of capacitors.
    So you get now the ESR for all capacitors with more than 20nF.

    Best regards,

    Karl-Heinz Kübbeler
