[Zlecę] Wykonanie układu według gotowego projektu (1 lub 2 sztuki).

ginter44 11 Lis 2016 15:37 2475 12
  • #1 16054643
    ginter44
    Poziom 9  
    Witam.

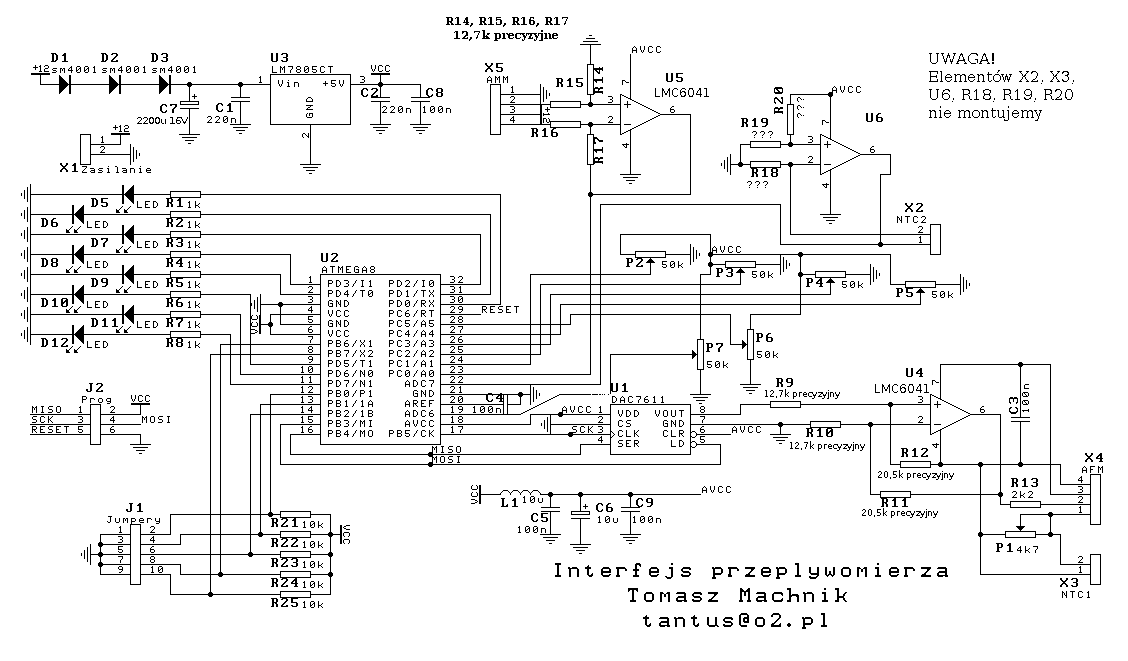

    Czytałem regulaminy ale nie do końca wiem, jak powinienem zamieścić to ogłoszenie. Zlecę wykonanie układu sterowania przepływomierzem w samochodzie bmw e32. Projekt ten zrobił jeden z użytkowników forum elektroda, ale udostępnił go do użytku dla wszystkich. Tu jest jego temat, a w nim potrzebne wszystkie pliki i schematy. https://www.elektroda.pl/rtvforum/topic812770.html

    Ile może kosztować wykonanie takiego układu (usługa)? Nawiasem mówiąc, to najchętniej wykonałbym to we własnym zakresie (umiem posługiwać się lutownicą), szukałem nawet jakiejś odpowiedniej literatury dla początkujących, ale niestety nie znalazłem - stąd pomysł żeby to zlecić. Czekam na oferty.

    EDIT:
    Budżet jaki moge maksymalnie na to przeznaczyć wynosi około 50zł,
    Preferuję kontakt poprzez odpowiedzi pod tematem lub prywatne wiadomości,
    Czas realizacji - nie spieszy mi się, więc może być to styczeń 2017.


    Moderowany przez dondu:

    Z tematu wydzieliłem dyskusję o dostawcach PCB do tematu temu przeznaczonego: https://www.elektroda.pl/rtvforum/topic1119202.html

    Temat zamknąłem, gdyż to dział ogłoszeń, a nie dyskusji ogólnej nad projektem. Jeśli kolega chce dalej prowadzić dyskusję, to proszę złożyć temat we właściwym dziale - w ostatnim poście zasugerowałem dwa w zależności, w którym kierunku kolega chce zadawać pytania.

    Kontaktuj się z ogłoszeniodawcą poprzez Prywatną Wiadomość (ikonka PW).
  • #2 16054722
    krzysiek_krm
    Poziom 40  
    Najlepiej nawiązać kontakt z autorem.
    Może zostały mu jakieś płytki, elementy, itp.
    Poza tym, ze wszystkich ludzi na świecie, to właśnie on ma największą wiedzę i doświadczenie w kwestii układu, który sam zaprojektował.

    Pozdrawiam
  • #3 16054752
    ginter44
    Poziom 9  
    krzysiek_krm napisał:
    Najlepiej nawiązać kontakt z autorem.
    Może zostały mu jakieś płytki, elementy, itp.
    Poza tym, ze wszystkich ludzi na świecie, to właśnie on ma największą wiedzę i doświadczenie w kwestii układu, który sam zaprojektował.

    Pozdrawiam


    Dziękuję za rady, już do niego wcześniej pisałem, ale niestety nie odpowiada na wiadomości, być może nie loguje się do serwisu.
  • #4 16055947
    FastProject
    Poziom 28  
    50zł to będą kosztowały same obwody drukowane...a gdzie reszta? Chyba musisz wykonać to sam...do lutego poduczysz się.
  • #5 16056023
    ginter44
    Poziom 9  
    FastProject napisał:
    50zł to będą kosztowały same obwody drukowane...a gdzie reszta? Chyba musisz wykonać to sam...do lutego poduczysz się.


    50zł wpisałem, ponieważ dostałem upomnienie od administracji że jakąś cenę muszę wpisać. Nie znam się na temacie za bardzo w sensie ile co kosztuje. Jednak jeśli cena przekroczy powiedzmy 300zł, to mogę kupić już używany sprawny oryginalny przepłowomierz.
  • #6 16056084
    Kuniarz
    Moderator Projektowanie
    Sprawa nie jest wcale taka prosta. Projekt owszem jest udostępniony, ale płytka w mało popularnym formacie Protel, soft trzeba skompilować. Może skończyć się na przerysowaniu płytki do EAGLE itp, a to już pół dnia roboty. Myślę, że przy 1-2 sztukach to się nikomu nie będzie opłacało poświęcać powiedzmy tygodnia na przerobienie projektu, wykonanie płytek, montaż, jakieś wstępne testy.
    Pomogłem? Kup mi kawę.
  • #7 16056882
    ZbeeGin
    Poziom 39  
    Stare pliki PCB z programu Protel Traxedit (obecnie jest to program darmowy) powinny bez problemu dać się otworzyć przez Altium Designer lub zaimportować do Circuit Studio.
  • #8 16056897
    ginter44
    Poziom 9  
    Jeśli chodzi o kompilację programu i programowanie ATMEGA8 to mogę to już zrobić we własnym zakresie, ponieważ umiem zrobić to we własnym zakresie. Jak na wstępie napisałem, to najchętniej wykonałbym taki układ samodzielnie, ale kompletnie się na tym nie znam. Gdyby ktoś był tak życzliwy i pokierował mnie "Od czego zacząć" to byłbym bardzo wdzięczny. Próbowałem też znaleźć jakiś odpowiedni dział na forum gdzie mógłbym się udać po poradę, ale też nic nie znalazłem, a nie chcę robić bałaganu zbędnego.
  • #9 16056982
    ZbeeGin
    Poziom 39  
    Płytka drukowana jest dwustronna. Jesteś w stanie sam ją sobie wykonać metodami "chałupniczymi" (termotransfer, fotochemia)? Jeśli tak, to wystarczą ci tylko wydruki obu warstw np. w pliku PDF. Myślę, że w dziale Pomoc PCB, ktoś posiadający program Altium Designer mógłby je przygotować.
  • #10 16058919
    ginter44
    Poziom 9  
    Czy ktoś może mnie nakierować na jakąś lekturę jak przygotować te "GERBERY" dla każdej warstwy? Chętnie się czegoś nauczę i zrobię we własnym zakresie.
  • #11 16058921
    tikka.masala
    Poziom 20  
    ginter44 napisał:
    Czy ktoś może mnie nakierować na jakąś lekturę jak przygotować te "GERBERY" dla każdej warstwy? Chętnie się czegoś nauczę i zrobię we własnym zakresie.


    Każdy porządny program do projektowania płytek ma możliwość eksportowania plików w formacie Gerber. Zacznik od darmowej wersji programu Eagle.
  • #12 16060161
    ginter44
    Poziom 9  
    tikka.masala napisał:
    ginter44 napisał:
    Czy ktoś może mnie nakierować na jakąś lekturę jak przygotować te "GERBERY" dla każdej warstwy? Chętnie się czegoś nauczę i zrobię we własnym zakresie.


    Każdy porządny program do projektowania płytek ma możliwość eksportowania plików w formacie Gerber. Zacznik od darmowej wersji programu Eagle.


    niestety, ale Eagle nie jest w stanie otworzyć pliku z rozszerzeniem .PCB
  • #13 16060403
    dondu
    Moderator na urlopie...
    ginter44 napisał:
    Gdyby ktoś był tak życzliwy i pokierował mnie "Od czego zacząć" to byłbym bardzo wdzięczny. Próbowałem też znaleźć jakiś odpowiedni dział na forum gdzie mógłbym się udać po poradę, ale też nic nie znalazłem, a nie chcę robić bałaganu zbędnego.

    Proszę bardzo:
    -forum mikrokontrolerów: https://www.elektroda.pl/rtvforum/forum12.html
    -forum PCB: https://www.elektroda.pl/rtvforum/forum10.html
    -wiedza: http://mikrokontrolery.blogspot.com/p/spis-tresci.html
