Blaupunkt Lubeck CC22 - AUX zamiast magnetofonu.

VanKiller003 19 Lis 2016 17:52 789 8
  • #1 19 Lis 2016 17:52
    VanKiller003
    Poziom 15  

    Witam!

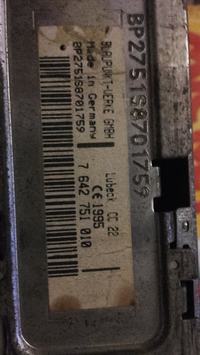

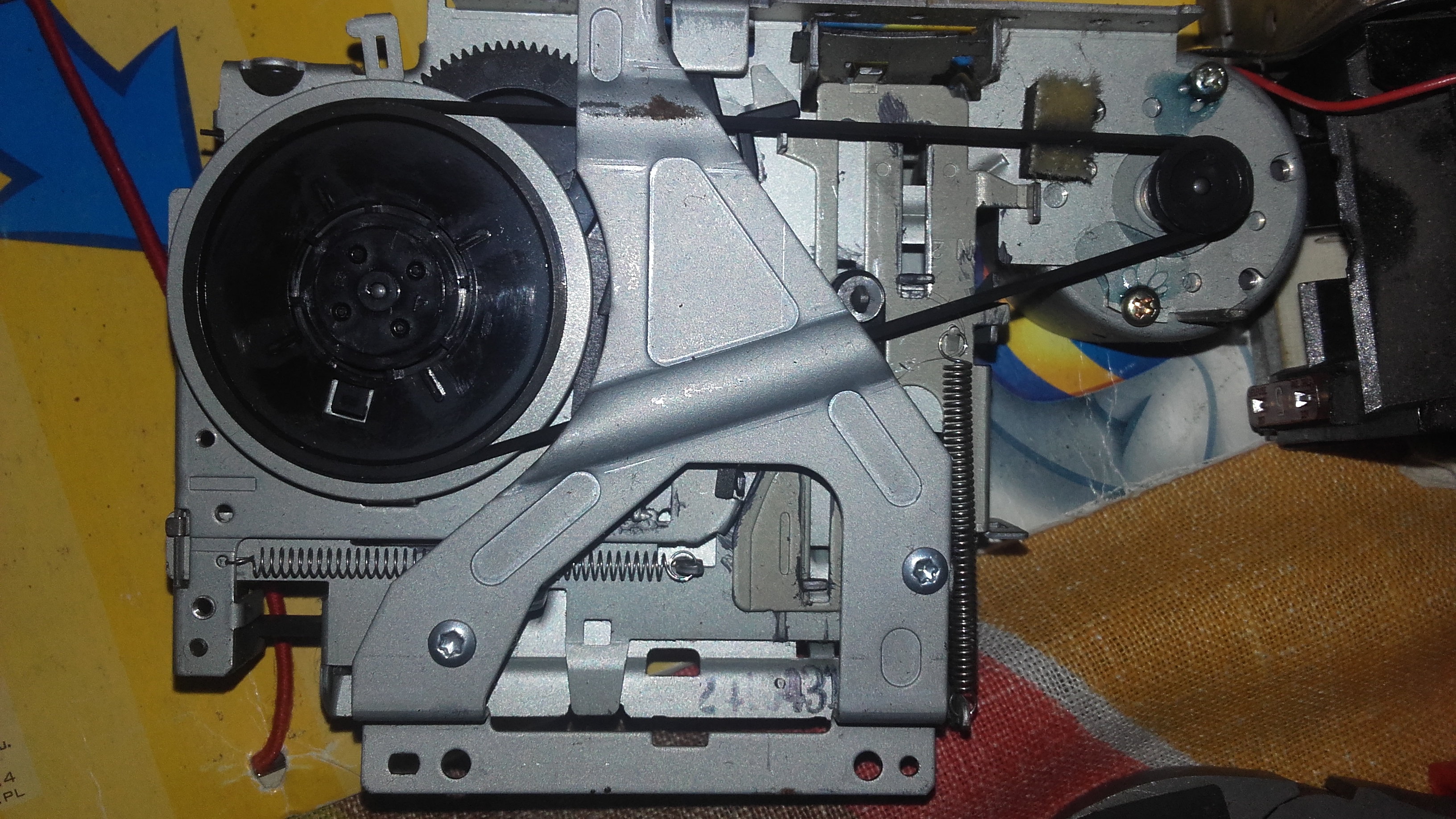

    Posiadam radyjko BLAUPUNKT Lubeck CC22, które znajduje się w moim autku Toyota Celica V. Ładnie gra, tworzy niepowtarzalny klimat i nie chcę wymieniać go na nowoczesne choinki. Chciałbym jednak odtwarzać w nim swoje utwory. Próbowałem z różnymi transmiterami - efekty mizerne, słaba jakość i psują się po kilku dniach/miesiącach. Postanowiłem postawić na DIY i przy okazji trochę się podszkolić. Domontowałbym do niego zamiast standardowej stacji na kasety odtwarzacz stereo tego typu i ładnie go oprawił (wiem, że to mono, to tylko dla przykładu, później poszukam stereo). Na razie dla testów zastosuję mini jacka podłączonego do telefonu. Przekopałem forum i dowiedziałem się, że podłączanie się zamiast głowicy magnetofonu nie ma sensu. Jakość jest mizerna. Lepiej podłączyć się za wzmacniaczem kasetowym.

    Przewody:
    Czerwony + czarny = silniczek
    Żółty + niebieski + brązowy = głowica magnetofonu
    Szary + zielony = przezroczysty element (myślę, że sprawdza obecność taśmy Blaupunkt Lubeck CC22 - AUX zamiast magnetofonu. Blaupunkt Lubeck CC22 - AUX zamiast magnetofonu. Blaupunkt Lubeck CC22 - AUX zamiast magnetofonu. Blaupunkt Lubeck CC22 - AUX zamiast magnetofonu. Blaupunkt Lubeck CC22 - AUX zamiast magnetofonu. Blaupunkt Lubeck CC22 - AUX zamiast magnetofonu. Blaupunkt Lubeck CC22 - AUX zamiast magnetofonu. kasety magnetofonowej, ale jeśli nie to proszę mnie poprawić)





    Mikroukłady od największego do najmniejszego:

    ST6154Q88/LR G22NG9448
    Stereodekoder - AN7465S
    Decoder for traffic warning - TDA1581T
    RC4548 TI

    Ten ostatni znajduje się nabliżej głowicy magnetofonu i jest z nią połączony.

    Mógłby mi ktoś podpowiedzieć gdzie się wpiąć i czy muszę zastosować jeszcze jakieś dodatkowe elementy elektroniczne?

    Z góry dziękuję za pomoc. W razie problemów mogę podesłać więcej zdjęć.

    Dodano po 1 [godziny] 50 [minuty]:

    VanKiller003 napisał:
    Szary + zielony = przezroczysty element (myślę, że sprawdza obecność taśmy

    Przyjrzałem się dokładniej temu elementowi. To przycisk monostabilny. Po włożeniu kasety przechyla się powodując zwarcie dwóch blaszek wewnątrz obudowy. Nigdy takiego nie widziałem :)
    Wyprowadzę z niego przewody na przód obudowy i zastąpię go przełącznikiem lub przyciskiem bistabilnym, dzięki czemu będę mógł sobie przełączać na usb/sd


    Dodam może jeszcze, że wpinanie się za kondensatorami jak w tym przypadku mnie nie interesuje, bo pomijany jest wzmacniacz radia i przez to radio gra cicho

  • #2 20 Lis 2016 16:34
    djlj24
    Spec od car audio

    Możesz trafić na niespodziankę próbując zrobić taką przeróbkę. Jak pamiętam w tym modelu układ przełączania toru dźwięku jest bardzo prymitywny. Lepiej przed regulacją głośności dodać przełącznik tuner/aux i tam doprowadzić sygnał, bo po odłączeniu przedwzmacniacza magnetofonu może nie chcieć się sam przełączać.

  • #3 20 Lis 2016 16:50
    VanKiller003
    Poziom 15  

    Powiem szczerze, że nie wiem jak wygląda układ przełączania toru dźwięku bo radio posiada tylko dodatkowo wejście na kasety, którego nigdy nie używałem.
    Mógłbyś pomóc mi w odnalezieniu odpowiedniej ścieżki?

  • #4 21 Lis 2016 08:05
    djlj24
    Spec od car audio

    Zerknij na schemat. Jak będziesz śledził sygnał od głowicy, poprzez wzmacniacz magnetofonu (zrobiony na RC4558) to dojdziesz gdzie się łączy z sygnałem ze stereodekodera AN7465. I tam trzeba dodać przełącznik. Wtedy można wymontować cały mechanizm i np. zamiast klawisza FF/EJ wstawić przełącznik (będzie elegancko) oraz wyprowadzić przewód zakończony złączem jack.

  • #5 22 Lis 2016 21:12
    VanKiller003
    Poziom 15  

    Blaupunkt Lubeck CC22 - AUX zamiast magnetofonu.

    Możesz mi zaznaczyć gdzie założyć przycisk i gdzie wpiąć się jack'iem?

  • #6 23 Lis 2016 13:30
    djlj24
    Spec od car audio

    Ja bym spróbował tak:
    Blaupunkt Lubeck CC22 - AUX zamiast magnetofonu.
    Można zamiast ciąć ścieżki podnieść jedną stronę diod D1402 i D1420 (z oznaczeń wynika, że są przewlekane). Można w szereg dać kondensator 4,7uF i rezystor 1kOm (wartości trzeba dobrać w zależności od potrzeby).
    Aby nie montować przełącznika można użyć gniazda mini jack rozłącznego (takie jak do słuchawek w boomboxax) i wtedy włożenie wtyku powoduje od razu przełączenie na zewnętrzne źródło.

  • #7 10 Gru 2016 20:06
    VanKiller003
    Poziom 15  

    Znalazłem cztery diody zenera. Niestety ścieżki zakrywają oznaczenia elementów, ale po tym co widać wydaje mi się, że to będą te dwie sztuki zaznaczone na obrazku. Dobrze zrozumiałem? Tam gdzie X podnieść nogę, wpiąć kondziora i opornik (wartości metodą prób i błędów) i do tego lewy kanał jacka, analogicznie z prawym kanałem przy drugiej diodzie. Masa jack'a wiadomo - obudowa.

    Blaupunkt Lubeck CC22 - AUX zamiast magnetofonu.

  • #8 11 Sty 2017 22:32
    VanKiller003
    Poziom 15  

    Połączyłem tak jak na schemacie i niestety nie rusza mimo że połączyłem przewody od przycisku obecności kasety :/

  • #9 22 Sty 2017 20:19
    VanKiller003
    Poziom 15  

    Ktoś wie czym to jest spowodowane?
