    Chciałbym zaprezentować mój projekt układu do pomiaru przenikania oleju.

    Jeden z moich klientów produkuje maszyny zatapialne i postanowił kontrolować ich szczelność poprzez badanie przenikania oleju, którym wypełniona jest maszyna. Rozpoczęliśmy testy dostępnych wskaźników, sond i czujników okazało się, że żadne z urządzeń nie spełniało oczekiwań i założeń przyjętych przez klienta. Postanowiłam, więc sam zaprojektować układ, który będzie spełniał wymagania klienta.

    Testy i próby: Sporządziłem kilka roztworów testowych założenia to (5% zawartości wody w oleju). Po pomiarach okazało się, że zwykły miernik na największych zakresach nie wskazuje nic. Postanowiłem zwiększyć napięcie pomiarowe i wykorzystałem megaomomierz o napięciu 500VDC. Przy szczelinie pomiędzy elektrodami ok. 10mm miernik wskazał jakąś wartość (nie pamiętam wartości, nie było to dla mnie ważne).
    Założenia do projektu: Zasilanie 230V, wyjście galwanicznie odizolowane styki NO i NC, pomiar rezystancji względem masy, układ pomiarowy galwanicznie odizolowany od napięcia zasilającego, duża odporność na pracę falowników, niska cena.

    Wykonanie układu wydawało się bardzo proste, lecz okazało się, że uzyskanie napięcia rzędu 250 – 350V (galwanicznie odizolowanego od napięcia zasilania oraz bez stosowania przetwornicy) nie jest takie proste. Zastosowałem układ powielacza napięcia, który ładuje kondensator 2.2uF na 450V. Prąd wychodzący ze złącza pomiarowego ograniczyłem rezystorem 100kOhm. W układzie wejściowym zastosowałem tranzystor MOSFET, przerzutnik czasowy oraz optoinzolację. Wyjście to dwa tranzystory jeden pracuje, jako styk NO drugi, jako styk NC. Przy kolejnych modernizacjach układ wzbogacony został w trymer do regulacji czułości. Detektor ustawiam na 7.2MOhm załącza 9Mohm nie załącza. Maksymalna czułość to ok. 30Mohm
    Wady: Duża bezwładność układu, ponieważ powielacz wolno ładuje układ.

    Układ sprawdził się wielokrotnie, w wielu przypadkach zastosowanie detektora zapobiegło zniszczeniu silnika elektrycznego. Układy testowane są prawie dwa lata.

    Tester przenikania megaomomierz
    Schemat blokowy układu.
    Tester przenikania megaomomierz

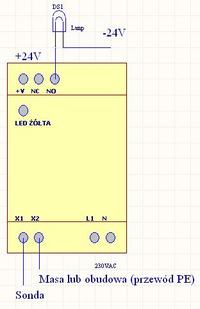

    Schemat podłączenia.
    Tester przenikania megaomomierz

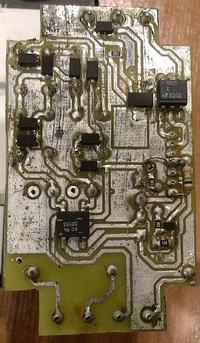

    Widok płytki. Płytki wykonałem samodzielnie, cynowanie na gorąco.
