Renault SCENIC - Karta Scenic II - brakujący element karty.

kristover 25 Jan 2017 09:22 6843 20
  • #1
    kristover
    Level 12  
    Witam

    Z racji braku czasu oddałem na szybko kartę Scenic II do naprawy.

    Po powrocie karty z serwisu włożyłem do dwóch kart nowe baterie.
    Karta która wróciła z serwisu załatwiła baterię w ciągu tygodnia, ta która nie była używana ma nadal sprawną baterię.

    Podmieniłem baterie i po tygodniu to samo.

    Postanowiłem rozebrać kartę i okazało się iż brakuje kondensatora - jaka jest jego wartość?. Dwie fotki (przed serwisem i po serwisie).

    Czy brak tego kondensatora może mieć wpływ na bardzo szybkie zużycie baterii czy też szukać zwarcia na jakimś elemencie.

    Czy ktoś kiedyś mierzył prąd pobierany przez kartę w czasie "spoczynku" i działania?
    Renault SCENIC - Karta Scenic II - brakujący element karty. Renault SCENIC - Karta Scenic II - brakujący element karty.
  • #2
    daras41
    Level 25  
    Ten kondensator często się kruszy podczas otwierania karty. Raczej bez wpływu na rozładowanie baterii, sam mam bez niego i nic się nie dzieje.
  • #4
    kristover
    Level 12  
    olo114 wrote:
    Witam
    Któryś z kondensatorów przestał działać i radio w transponderze wzbudza się

    Pozdrawiam
    www.MILAtech.pl


    Wykorzystując zdjęcie może ktoś podać wartości kondensatorów ?

    Wrzucam zdjęcie płytki karty Scenic 2 z HF. Jeśli komuś będzie się chciało proszę do odpowiedniej cyfry dopisać znane mu wartości elementów. Wspólnymi siłami powinno sie udać wpisać wszystkie wartości. Będzie dla potomnych :).
    Renault SCENIC - Karta Scenic II - brakujący element karty.

    HF - anteny około 80R
    2 - 220pF
    3 - 1nF 50V
    4 - 8,2pF
    6 - 1nF
    17 - BCR108
  • #5
    kristover
    Level 12  
    Temat kart Cały czas aktualny. Dzisiaj rano włożyłem nową baterię. Po południu miała już tylko 2,1V i oczywiście karta przestała działać.
    Może mi ktoś pomóc usunąć usterkę. Mam dostęp do elementów mogę przelutować wszystkie łącznie z TDA5100. Nie znam tylko ich wartości. Przy okazji pytanie, czy zamiana na TDA5110 (większa moc) ma sens ?
  • #6
    zuzia3521
    Level 16  
    Widzę że masz wlutowane przyciski od laguny może one niepotrzebnie wzbudzają kartę tam powinny być blaszki .
  • #7
    kristover
    Level 12  
    zuzia3521 wrote:
    Widzę że masz wlutowane przyciski od laguny może one niepotrzebnie wzbudzają kartę tam powinny być blaszki .


    Może tak być? tego nie przewidziałem, przyciski wymienione były przez serwis karty i "klikają" ładnie. Mogą się "same " naciskać pod własnym "ciężarem". Na pewno to sprawdzę?

    Obstawiał bym jednak zmianę w elementach transpondera, gdyż załączone fotki to ta sama karta przed wysyłką i po otrzymaniu, a elementy się różnią (przynajmniej na fotce), dlatego też szukam wartości elementów by wszystkie wywalić i przylutować nowe.
  • Helpful post
    #8
    zuzia3521
    Level 16  
    Proszę bardzo napr karty więc mogę ci podać karta taka jak twoja pomiar robiony przed chwilą w spoczynku 005 mA po naciśnięciu przycisku 490 mA
  • #9
    kristover
    Level 12  
    Dysponujesz może wartościami elementów wokół transpondera? Bardzo by mi to pomogło.

    Dodano po 19 [godziny] 46 [minuty]:

    zuzia3521 wrote:
    Proszę bardzo napr karty więc mogę ci podać karta taka jak twoja pomiar robiony przed chwilą w spoczynku 005 mA po naciśnięciu przycisku 490 mA


    Uszkodzona karta w spoczynku pobiera 300mA a po naciśnięciu przycisku 460mA - 500mA. Brak zwarcia na stykach baterii, a oporność miedzy nimi to 91kOhm. Dla porównania na stykach dobrej karty to ok 10MOhm.
  • #10
    kristover
    Level 12  
    Temat nadal aktualny ... nikt nie zna wartości elementów wokół scalaka radia ?
  • #11
    kristover
    Level 12  
    Przelutowałem elementy wokół transmitera i przez jakiś czas oporność na złączach baterii była ok.
    Po jakimś czasie jednak wszystko wróciło do normy.
    Uszkodzony gdzieś druk ?

    Wywaliłem też te metalowe przyciski i nadal bez zmian.

    Ma ktoś na sprzedaż PCB karty z HF ?

    INFO: Karta HF działa również tylko z jedną anteną. To tak przy okazji sprawdziłem.
  • #12
    Dyzio 1
    Level 17  
    Witam.Podłączę się pod temat żeby nie zakładać nowego.
    Czy ktoś wie co to za element zaznaczony na czerwono na zdjęciu?Renault SCENIC - Karta Scenic II - brakujący element karty.
  • #13
    zuzia3521
    Level 16  
    Rezystor o małej wartości którego raczej nie dostaniesz tylko z używanej karty.
  • #14
    Dyzio 1
    Level 17  
    Wstawiłem rezystor 2ohm,karta działa.
  • #15
    bb.jj
    Level 11  
    Witam,
    niestety i mnie dopadła trauma brakującego elementu na karcie.

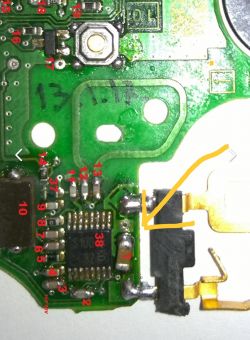

    Karta otwiera/zamyka niestety nie odpala. Może jest ktoś w stanie podpowiedzieć co i jaka wartość brakuje. Zaznaczyłem strzałką w załączniku
  • #17
    bb.jj
    Level 11  
    Sprawdzone, bez tego kondensatora odpala. Pozdrawiam i dzięki.
  • #18
    metlock
    Level 11  
    Pytanie do bb.jj bo nie bardzo rozumiem.
    3 posty wyżej piszesz, że karta nie odpala bo brak ci elementu oznaczonego strzałką a teraz piszesz, że jednak bez niego odpala?
    Możesz to wyjaśnić?
  • #19
    czajnik23
    Level 21  
    Renault SCENIC - Karta Scenic II - brakujący element karty.

    Schemat karty w Megane II i Scenic II bez HF.
  • #20
    bb.jj
    Level 11  
    nie zagłębiałem się w schemat co jest od czego, u mnie któryś z elementów trzeba było podlutować. Tak jak powiedziałem w mojej karcie brakuje kondensatroa, ale działa prawidłowo.
  • #21
    przemeczek85
    Level 9  
