Witajcie moi drodzy.
Chcę dostować gotową płytkę dwustronną w Eagle do własnych potrzeb, ale natrafiłem na dziwne zjawisko.

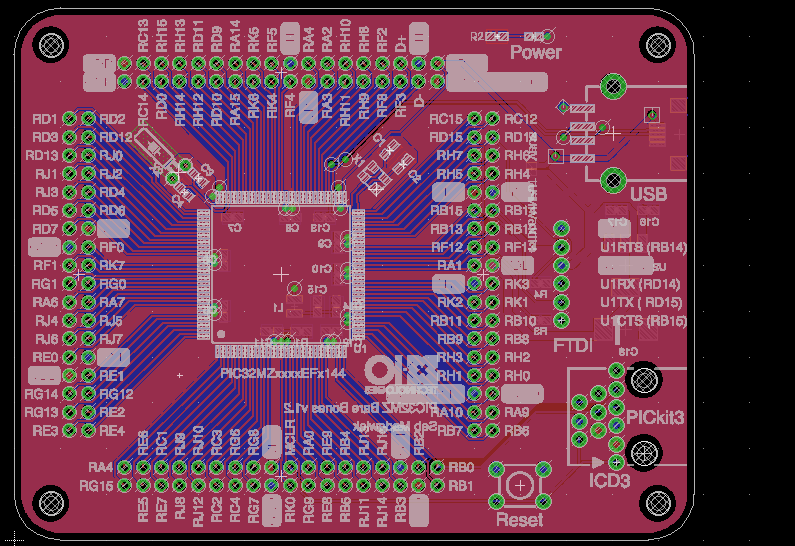

Płytka wygląda z pozoru normalnie:

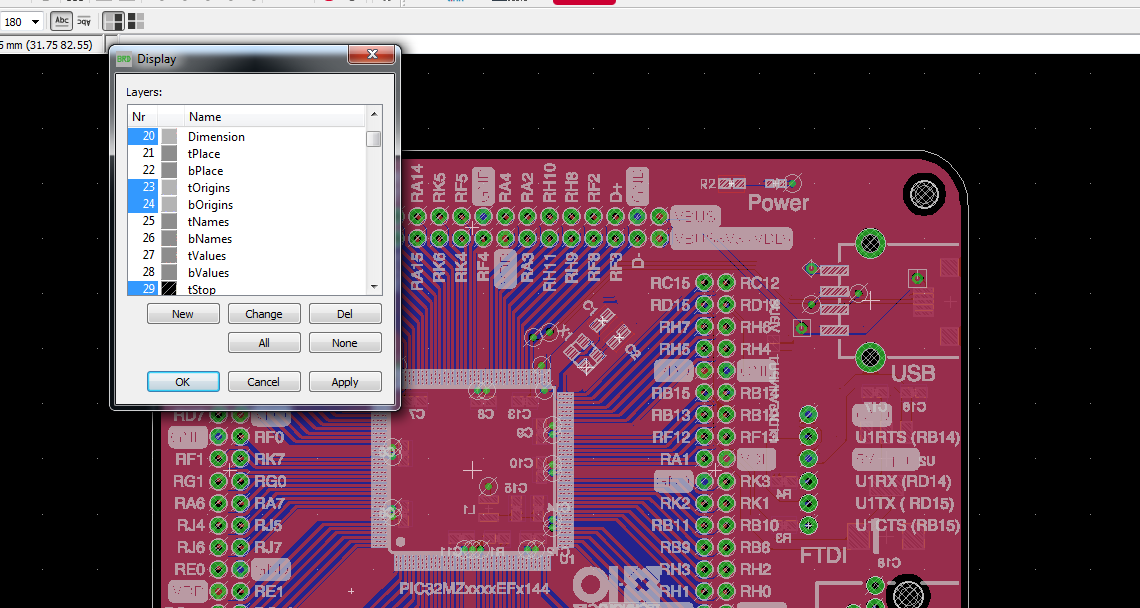

Ale warstwy (layery) name (te opisowe) ma schowane:

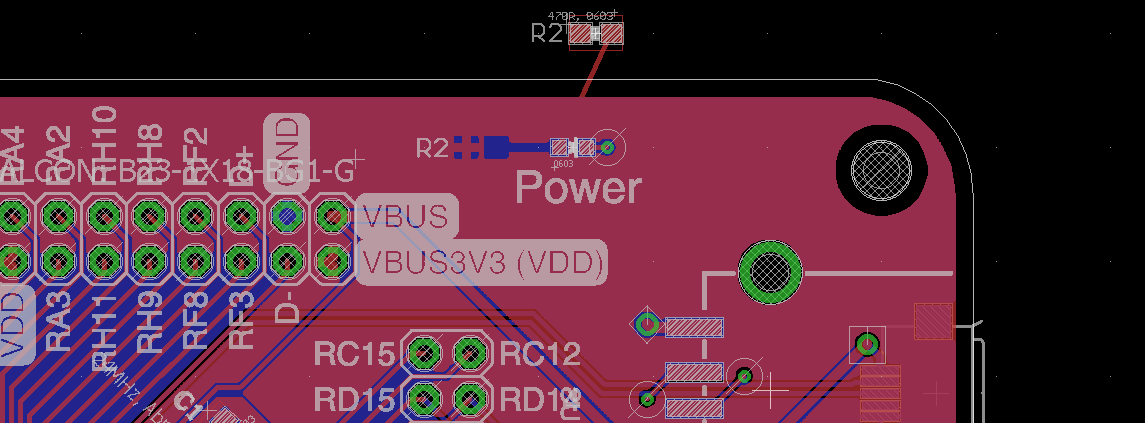

Natomiast gdy włączę ich pokazywanie (warstw) i przestawię jeden element, to widać, że jego np. nazwa jest na płytce dwa razy (R2 jest dwa razy):

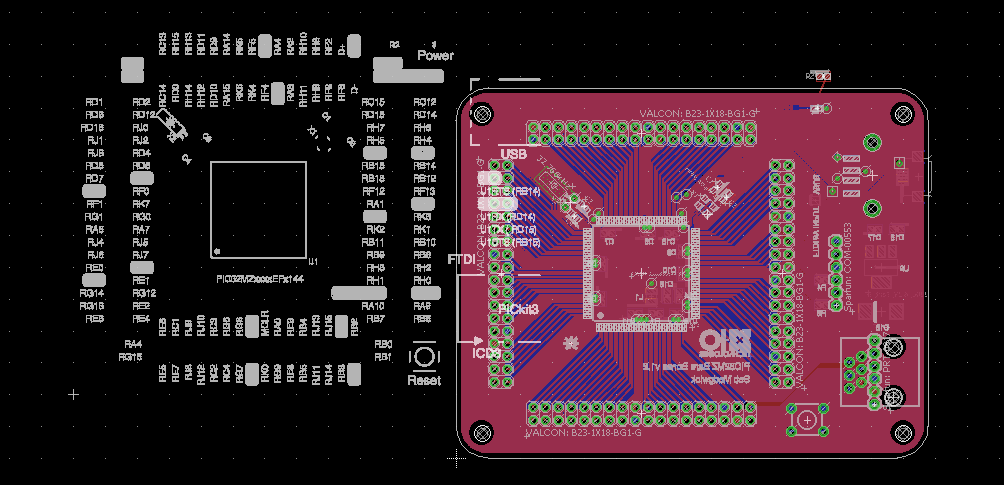

I ponadto, warstwa opisowa jest luzem jako osobny blok:
O co z tym chodzi? Tak powinno się robić czy ta płytka jest źle zrobiona? Da się jakoś "rozbić" ten wielki blok opisowy (jeden element Eagle) tak by edytować jego poszczególne elementy?
PS: Płytka nie jest moja, tylko pobrałem ją z sieci a pytam też pod kątem jakie są "best practice" przy projektowaniu PCB do wykonania w płytkarni.
