Domofon - nie dzwoni i nie otwiera elektrozaczepu.

22 Mar 2017 11:11 1818 7
  • Poziom 10  
    Witam.
    Mam następujący problem z domofonem.
    Jakiś czas temu przestał otwierać furtkę, a od wczoraj brak dźwięku dzwonienia (jest tak cichuteńki,praktycznie niesłyszalny)
    Domofon ma ok 25lat (na trzy mieszkania,) to biratronik (modelu nie znam) oraz 2 unifony (chyba TK2) oraz dołączony wideodomofon(nieużywany).
    Co sprawdziłem.
    Przy furtce (przy odłączonym elektrozaczepie) mam ok 8,5 - 10v AC przy otwieraniu z unifonu, jak podłączę elektrozaczep napięcia brak.
    Otworzyłem centralkę w piwnicy, w pajęczynie kabli są dwa opisane jako -12v i +12v, jest na nich ok 10,2 - 10,4v.
    Komunikacja z furtki do unifonów działa w obie strony.
    Brak sygnału dzwonka i możliwości otwarcia furtki.
    Proszę o pomoc

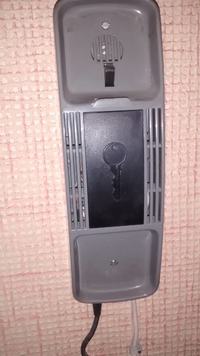

    Fotki domofonu:
    Domofon - nie dzwoni i nie otwiera elektrozaczepu.
    Domofon - nie dzwoni i nie otwiera elektrozaczepu.
    Domofon - nie dzwoni i nie otwiera elektrozaczepu.
    Darmowe szkolenie: Ethernet w przemyśle dziś i jutro. Zarejestruj się za darmo.
  • Pomocny dla użytkowników
    Najpierw sprawdź czy generator na płytce wysyła sygnał w linię do kasety. Sprawdzaj kolejno, czyli na zacisku wyjściowym zasilacza a następnie na zacisku wejściowym kasety przy furtce. Do sprawdzenia użyj wkładki słuchawkowej a jak nie masz to weź cały unifon.
    Co się zaś tyczy zamka, to też należy sprawdzić czy zasilanie, które do niego dociera ma odpowiednią wydajność prądową. Z tego co napisałeś wynika, że bez zamka jest niby ok a z zamkiem go nie ma. Można zatem zamiast zamka podłączyć żarówkę 12V i zobaczyć jak i czy w ogóle świeci. Oczywiście żarówka o mocy powiedzmy 3 lub 5W. Można też sprawdzić sam zamek podając mu inne źródło napięcia (bezpośrednio) bez udziału instalacji domofonowej.
    Jak żarówka normalnie zaświeci, to zamek najprawdopodobniej uszkodzony. Jak żarówka nie zaświeci, to triak lub inny element wykonawczy do sprawdzenia i ewentualnej wymiany.
    Inne opcja to uszkodzenie w instalacji na żyłach wywołania i otwierania.
  • Poziom 10  
    Dziękuję za odpowiedź.
    Wezmę cały unifon albo wylutuję z niego sam głośniczek, bo nie mam wkładki słuchawkowej.
    A pod które piny z centralki się podpinać, generator to chyba pin 1.
    Przepraszam za te pytania, ale z domofonami nie miałem nigdy do czynienia.
    Marek
  • Pomocny dla użytkowników
    Nie znam twojego unifonu ale każdy zasilacz (centralka) ma analogiczne zaciski (punkty lutownicze). Jeden z nich to właśnie generator. Musisz podłączyć słuchawkę jednym końcem do zacisku masy, drugi koniec tylko dotknąć do zacisku generatora. Powinien być słyszany głośny sygnał. Oczywiście możesz obydwoma kabelkami tylko dotykać do wspomnianych punktów. Istotne jest to czy będzie sygnał. Jak go nie będzie to za generator odpowiada układ scalony 4011, tranzystor lub ewentualnie inny element np. kondensator.

    Doczytałem w necie, że wywołanie masz na zacisku 1 a masę na zacisku 6. Między tymi punktami musisz słyszeć głośny sygnał.

    Uwaga: Nie przykładaj słuchawki do ucha!
  • Poziom 10  
    Sprawdziłem centralkę i kasetę przy furtce.
    Przy centralce podłączając głośnik unifonu do 1 i 6 mam wyraźny, dość głośny sygnał dzwonienia, przy furtce cisza.
    Przy okazji po otwarciu kasety przy furtce zauważyłem popękaną i złuszczoną izolację na wielu żyłach przewodu wewnątrz kasety.
    Tak więc na razie chyba wstrzymam się z dalszym poszukiwanie usterki do czasu wymiany przewodu, bo jak są jakieś przebicia na nim to i tak robota na marne.
    Sama kaseta (panel) to jakiś zabytek, na mikrofonie jest tylko mała (jak pudełko zapałek) płytka z kilkoma polami lutowniczymi, bez żadnych oznaczeń, cała zaśniedziała.
    Myślę więc o wymianie kasety przy furtce na nową, tylko nie mam pojęcia jaka będzie współpracować z obecną centralką i unifonami.

    Elektrozaczep sprawdziłem, na zewnętrznym zasilaniu działa OK, więc prąd do niego "znika na kablu".
    Na razie dziękuję za pomoc w poszukiwaniu usterki.
  • Pomocny dla użytkowników
    W kasecie praktycznie nie ma żadnej elektroniki. Jedyną elektroniką jest wzmacniacz mikrofonowy na 1 lub czasem 2 tranzystorach. Poza tym sam głośnik i przyciski. Czasem jest jeszcze podświetlenie przycisków.
  • Poziom 10  
    Na razie wymienię przewód. Ale to dopiero zza kilka dni, bo nie będzie mnie teraz w domu.
    Czyli jak rozumiem kasetę mogę założyć dowolną?
    Muszę ją dobrać w podobnych wymiarach, bo w ogrodzeniu jest wyspawana jakby puszka na nią
    Dzisiaj jeszcze matka wspomniała, że ojciec przeciął kiedyś ten przewód łopatą wykopując krzewy przy płocie i jakoś to z sąsiadem "połatali".
    Ja nawet nie wiedziałem o tym, a to wiele wyjaśnia, takie "połatanie" przewodów zakopane w ziemi.
  • Pomocny dla użytkowników
    Maciek43L napisał:

    Czyli jak rozumiem kasetę mogę założyć dowolną?

    Po prostu kasetę do podobnych instalacji domofonowych, czyli do systemów analogowych wielożyłowych.
