CB radio Alan 199 - Wyświetlacz kanałów nie działa, możliwe uszkodzenie LC7185-8750?

luc_lamer 23 Mar 2017 23:36 3156 23
REKLAMA
  • #1 16367340
    luc_lamer
    Poziom 11  
    Witam.

    Szanowni koledzy mam radio Alan199 które posiada dwu segmentowy ledowy wyświetlacz kanałów, od jakiegoś czasu przestało wyświetlać numery kanału. Postanowiłem je naprawić sprawdziłem takie elementy jak: diody oraz tranzystory zgodnie ze schematem który znalazłem w internecie sprawdziłem wszystkie luty łączące płytę panelu sterownia niestety wyświetlacz dalej nie świeci.Podmieniałem na próbę dwa tranzystory Q27 orazQ25 oryginalne na polskie BC557 (pnp) zaświeciło się ale wyświetlało jakieś głupoty np taki numer jak 77,99,00
    Poza tym radio jest sprawne RX i TX działa poprawnie

    Czy jest możliwe aby ten układ LC7185-8750 sterujący wyświetlaczem uległ uszkodzeniu?

    Konstruktywne podpowiedzi mile widziane.
  • REKLAMA
  • #3 16367826
    Konto nie istnieje
    Poziom 1  
  • #4 16368482
    luc_lamer
    Poziom 11  
    Witam.

    Koledzy jestem wam winny sprostowanie mianowicie jest tak:

    Po podłączeniu odbiornika do zasilania i anteny słychać lekki szum (moim zdaniem za cicho) regulując pokrętłem squech da się usłyszeć że działa poprawnie( pykniecie ) , wzmacniacz działa poprawnie ponieważ jak dotknę śrubokrętem do jednego z pinów potencjometru głośności to słychać głośne buczenie. Po przekręceniu pokrętła w pozycję ON zapala się zielona dioda wyświetlacz się nie świeci naciskam nośną zapala się czerwona dioda i numer kanału 9 w pozycji CH nie można regulować kanału nawet wtedy gdy zwolnimy nośną nie ma możliwości zmiany po przełączeniu zakresu na tzw. szybką 19-tkę nie widać nic na wyświetlaczu do momentu naciśnięcia nośnej wtedy pojawia się numer kanału i miga cyfra 19 analogicznie jest z szybką 9-tką ( i to jest poprawne tak powinno być).

    Co do pomiaru napięć o których była mowa wcześniej jeszcze to sprawdzę, mam jeszcze pytanie o ten cichy szum odbiornika bo powinien po podłączeniu szumieć mocno w dodatku radyjko nic nie odbiera ani nie nadaje czy dopatrywać się przyczyny w końcówce mocy? Czytałem gdzieś ze naciskanie nośnej bez anteny może uszkodzić końcówkę ?!?

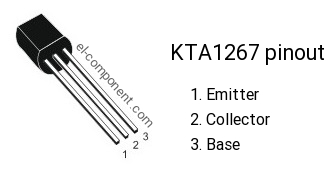

    Tranzystory sprawdzałem testerem do tranzystorów na przemian z multimerem jak również inne półprzewodniki ( choć tak jak kolega napisał że diody Zenera tak do końca nie da się sprawdzić) , mam jeszcze jedno ostatnie pytanie czy można zastosować zwykłe BC 557 oczywiscie E-C jest odwrotnie czy będzie tu jakiś problem jeśli bym je podmienił.w zamian za oryginalne Q25,Q27
  • #6 16369553
    luc_lamer
    Poziom 11  
    Witam.

    Napięcie na emiterach Q27 i Q28 - 8.2 i 8.6 V, napięcie na diodach oznaczonych na schemacie zgodne z opisem
    Q15 oraz D15 też sprawny (nawet podmianę zrobiłem) bez rezultatu.
    Napięcie na układzie syntezy niestety tylko na nóżce TX poza tym napięcia na pozostałych wyprowadzeniach na poziomie 0.5 - 0.8V dioda D17 napięcie 7.2V.
    Żeby była jasność do pomiaru masę przyjąłem na obudowie.
    Kolega "gumisie" miałeś rację pomyliłem wyjścia dzięki.

    Numery kanałów dalej się nie świecą pewnie nie obejdzie się bez wymiany LC7185 .

    Czy należało by coś jeszcze sprawdzić koledzy przed wymianą układu???

    Konstruktywne opinie mile widziane.

    Pozdrawiam.
  • REKLAMA
  • #7 16369838
    Konto nie istnieje
    Poziom 1  
  • REKLAMA
  • #8 16369874
    luc_lamer
    Poziom 11  
    Novile napisał:
    A napięcie zasilania?Jak ten układ nie ma zasilania to jak ma działać?


    Jak tak patrze na schemat to zasilanie tego układu jest na nóżce 24 a na diodzie D18 jest napięcie 7.6V to gdzie jeszcze trzeba szukać tego napięcia.?
  • REKLAMA
  • #9 16369982
    Konto nie istnieje
    Poziom 1  
  • #10 16370005
    luc_lamer
    Poziom 11  
    Tak brak napięcia na pin 24 taki dlawik to dostanę? Czy na probe moge podac napiecie z zasilacza ?
  • #11 16370012
    Olek II
    Moderator
    Na początku pisałeś, że odbiór i nadawanie jest poprawne. Teraz piszesz, że brak odbioru i nadawania. Napięcie na emiterach Q27 i Q28 ma być identyczne, zobacz na schemat. Jeśli wyświetlacz pokazuje głupoty, brak nadawania i odbioru, trzeba sprawdzić VCO, pewnie nie pracuje i takie masz objawy. Tylko nie pytaj jak to sprawdzić, piszesz w dziale serwisowym i tu wymagana jest wiedza podstawowa.
  • #12 16370038
    Konto nie istnieje
    Poziom 1  
  • #14 16370522
    Konto nie istnieje
    Poziom 1  
  • #15 16370562
    gumisie
    Poziom 43  
    Novile napisał:
    Ale kolego tu nie ma żadnego napięcia na pinie 24-tym syntezy i w tym jak na razie problem, bo jak scalak nie dostaje zasilania to jak ma pracować?
    Wiem, czytałem. Sądze że skorzystał z twojej porady a moja to tak na wszelki wypadek ponieważ objawy jakie opisał w swoich postach kol. luc_lamer często spowodowane są właśnie brakiem oscylacji kwarcu.
    Pozdrawiam
  • #16 16371071
    c2h5oh
    Moderator
    luc_lamer napisał:
    Witam.... mam radio Alan199 które posiada dwu segmentowy ledowy wyświetlacz kanałów...

    Czy nie jest to przypadkiem wyświetlacz dwucyfrowy a każda z cyfr ma siedem segmentów?
    Z wyświetlaczami "dwu segmentowymi" jakoś się nie spotkałem,
  • #17 16372195
    luc_lamer
    Poziom 11  
    c2h5oh napisał:
    Czy nie jest to przypadkiem wyświetlacz dwucyfrowy a każda z cyfr ma siedem segmentów?
    Z wyświetlaczami "dwu segmentowymi" jakoś się nie spotkałem,


    Masz rację to jest dwucyfrowy wyświetlacz .

    Jutro sprawdzę wszystkie napięcia w gałęziach na tranzystorach . Może uda mi się pożyczyć od kolegi oscyloskop to sprawdzę częstotliwości pracy generatora i oscylacje kwarcu. Z tego co widzę to będzie trochę roboty z tym odbiornikiem szczerze powiem ze liczę na waszą pomoc koledzy.
    Dzięki wszystkim za zainteresowanie tematem sporo podobnych tematów jest a każdy z nich inny.

    Konstruktywne podpowiedzi i pomysły mile widziane.

    O wynikach pomiarów będę informował.

    Pozdrawiam.
  • #18 16376024
    luc_lamer
    Poziom 11  
    Witam.

    Problem wyświetlania kanałów naprawiony . problemem był zimny lut na nóżce dławika L1.

    Kolejny problem to brak odbioru i nadawania , pomiar mocy wyjściowej to wynik 0 . Radiotelefon nie nadaje ani nie odbiera w głośniku słychać słaby szum kręcąc potencjometrem squelch słychać że działa regulacja głosu również. (co prawda dźwięk jest słaby ale da się rozpoznać)
    Sprawdziłem wszystkie tranzystory od Q18-Q23 jak również dioda D19 są sprawne generator 10.240 działa.

    Konstruktywne uwagi mile widziane.

    Pozdrawiam.
  • #20 16376412
    luc_lamer
    Poziom 11  
    Radiotelefon nie nadaje i nie odbiera sprawdzałem moc nadajnika niestety wynik jest 0 tylko lekki szum w głośniku i nic więcej.
    Układ TDA2003 wzmacnia dotykając metalowym śrubokrętem do potencjometru słychać buczenie. Może ktoś z was koledzy miał podobny problem?
  • #21 16377981
    luc_lamer
    Poziom 11  
    Witam.

    W radyjku Midland Alan199A po naciśnięciu nośnej w mikrofonie na wyjściu nie ma żadnej mocy miernik SWR pokazuje 0.
    Pobór prądu to zaledwie 186mA (powinno być przy nadawaniu około 1,5A) sprawdziłem prawie wszystkie tranzystory , podmieniłem na nowy tranzystor mocy i nic w radiu słychać tylko szum. W radyjku Squelch działa poprawnie .


    Z góry wielkie dzięki za pomoc.

    Pozdrawiam.
  • #22 16395224
    kriss51
    VIP Zasłużony dla elektroda
    Skoro brak odbioru i nadawania to trzeba sprawdzić częstotliwość VCO. Warto sprawdzić także napięcie na emiterze Q17 podczas odbioru, a podczas nadawania na pinie 18 LC7185.
  • #23 16399053
    Hektar Zahler
    Poziom 34  
    Przelutuj tą płytę i już. Potem dostrój VCO. Nigdy na odwrót :spoko:
  • #24 16402130
    luc_lamer
    Poziom 11  
    Witam.

    Podsumowując wykonane prace to okazało się że wystarczyło podgrzać lutownica wszystkie połączenia w okolicy VCO , oraz driver Q25 i tranzystor końcowy Q26.
    Po tych zabiegach radyjko ożyło wyświetlacz świeci synteza działa poprawnie .

    To kolejny dowód na to że połączenia lutowane w tych modelach radiotelefonu to nie jest ich najmocniejsza strona.


    Dzięki za pomoc koledzy - temat zamykam.

    Pozdrawiam.
