Zasilacz ATX (bezpiecnik + warystor)

03 Kwi 2017 20:51 1326 12
  • Poziom 5  
    Witam!

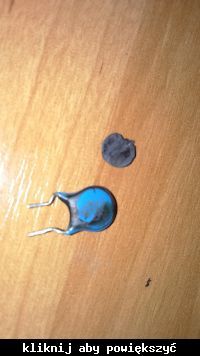

    Problem z zasilaczem jest następujący że nieumyślnie przełączony na zakres 115V został podłączony do 230V. Zadziałał warystor który jest ewidentnie spalony, ale gdzie jest bezpiecznik? Przy zwarciu warystora powinien się przepalić jako pierwszy lub razem z warystorem zabezpieczając układ. Wszystko fajnie zasilacz można uruchomić (gdyby wstawić bezpiecznik) bez warystora (testowo) ale gdzie jest ten bezpiecznik?

    Zasilacz ATX (bezpiecnik + warystor)

    Zasilacz ATX (bezpiecnik + warystor)

    Zasilacz ATX (bezpiecnik + warystor)
  • Osprzęt kablowy
  • Pomocny post

    Poziom 38  

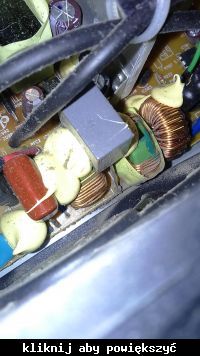

    A to coś o symbolu Z2 to co to niby jest?
  • Poziom 38  
  • Osprzęt kablowy
  • Poziom 5  
    Rezystor240 napisał:
    W miejsce warystora wstaw na próbę zworkę.


    O ile dobrze kojarzę to warystor "zwiera swoje wyprowadzenia" powyżej napięcia znamionowego więc zwarcie go na stałe nie jest dobrym pomysłem.

    Zasilacz ATX (bezpiecnik + warystor)

    Z2 to warystor 230 ponieważ były tam 2 w takich koszulkach (aczkolwiek nie wylutowałem go i nie przeczytałem oznaczenia więc poprawcie mnie jeżeli się mylę, dodatkowo nie było takich "czarnych śladów" jak przy warystorze który wylutowałem.
  • Pomocny post

    Poziom 38  
    Rezystor240 napisał:
    W miejsce warystora wstaw na próbę zworkę.


    Weź przestań - chcesz aby autor stracił życie? Warystor jest elementem nie liniowym montowanym równolegle do zabezpieczanego obwodu. To tak jakbyś wsadził drut do gniazdka.
    Porada szkodliwa.

    Dodano po 3 [minuty]:

    Damian-_- napisał:
    Rezystor240 napisał:
    W miejsce warystora wstaw na próbę zworkę.


    O ile dobrze kojarzę to warystor "zwiera swoje wyprowadzenia" powyżej napięcia znamionowego więc zwarcie go na stałe nie jest dobrym pomysłem.

    Zasilacz ATX (bezpiecnik + warystor)

    Z2 to warystor 230 ponieważ były tam 2 w takich koszulkach (aczkolwiek nie wylutowałem go i nie przeczytałem oznaczenia więc poprawcie mnie jeżeli się mylę, dodatkowo nie było takich "czarnych śladów" jak przy warystorze który wylutowałem.


    A możesz sprawdzić jego rezystancję? Jakie oznaczenie było na płycie przy tym warystorze który eksplodował? Pytam gdyż ten Z2 mógł być termistorem rozruchowym.
  • Pomocny post
    Poziom 38  
    Piotr2608 napisał:
    Warystor jest elementem nie liniowym montowanym równolegle do zabezpieczanego obwodu. To tak jakbyś wsadził drut do gniazdka.


    Jeśli równolegle do zasilania to oczywiście zwarcie zrobi, lecz miałem za myśli szeregowe podłączenie warystora do układu.

    Pomyliło mi się trochę z bezpiecznikiem.
  • Poziom 5  
    Z1 wylutowany warystor 0 Ohm

    Z2 300Ohm
  • Pomocny post

    Poziom 38  
    A nie ma gdzieś na płycie oznaczenia typu F1? Może bezpiecznik jest przy gnieździe zasilania, na płytce filtra.
  • Poziom 5  
    Chyba znalazłem, ten pionowy element w koszulce termokurczliwej rozmiarem przypomina rurkę bezpiecznika... Ehh ślepy jestem.

    Zasilacz ATX (bezpiecnik + warystor)

    Kto to w ogóle wymyślił żeby ukrywać to w koszulkach... Jutro to wylutuję... Dzięki wszystkim za pomoc!

  • Poziom 38  
    Damian-_- napisał:
    Kto to w ogóle wymyślił żeby ukrywać to w koszulkach


    Dla bezpieczeństwa aby w czasie eksplozji bezpiecznika, szkło nie narobiło więcej szkody.
  • Poziom 5  
    Pytanie retoryczne :D

    Ale jeszcze jedno... czy mogło mi "urwać" rezystory? ewidentnie 2 brakuje a kawałki nóżek wystają...

    Zasilacz ATX (bezpiecnik + warystor)

  • Poziom 38  
    Nie sądzę aby aż tak je wyrwało, musiały by gdzieś leżeć odłamki.
  • Poziom 5  
    Zasilacz działał do końca w komputerze, co do odłamków to mogły wypaść ale nie wiadomo (zasilacz już pół roku leży na półce.

    Miał być na rozlut ale jeżeli wystarczy wymienić bezpiecznik i (jak będę miał :D) warystorto na pewno się jeszcze przyda w całości. Jeżeli te rezystory tak wystrzeliły przy tym przepięciu to trudno, pewnie i tak elementy po drodze są uszkodzone, jeżeli nie to zasilacz był sprawny do końca więc i teraz powinien być.
