Naprawa regulatora obrotów wentylatorów PC.

04 Kwi 2017 19:21 867 13
  • Poziom 11  
    WITAM forumowiczów "elektroda.pl"
    Ostatnio zakupiłem na aliexpres regulator obrotów wentylatorów PC ale po podłączeniu go do oświetlenia LED (3m) obudowy PC żeby spełniał rolę ściemniacza po jakimś czasie przestał działać i służył teraz tylko jako wyłącznik.
    Postanowiłem naprawić ten regulator i zakupiłem do niego wszystkie nowe takie same (oprócz potencjometru bo nie znalazłem 5 pin tylko 3 pin) elementy ale po ich wymianie układ nadal nie działał.
    Pomyślałem że wina może leży po stronie potencjometru który się różni od oryginalnego z tej płytki tego regulatora.
    Oryginalny potencjometr sprawdzałem miernikiem ustawiony w pozycji mierzenia oporności i środkowy pin najpierw sprawdziłem z pinem z lewej strony i oporność się zmieniała jak kręciłem gałką od potencjometra ale jak podłączyłem środkowy pin z pinem z prawej strony to miernik nie reagował dodam że ja mierzyłem ten nowo zakupiony potencjometr to środkowy pin w nim reagował z pinem lewym i z pinem prawym.
    Naprawa regulatora obrotów wentylatorów PC.
    Dopiero zaczynam zabawę z elektroniką i przyznam że jestem zielony w te klocki więc bardzo potrzebuje Waszej pomocy.
    Jak myślicie czy taki regulator mogę użyć jako ściemniacza do oświetlenia LED 12V ?
    Zrobiłem też sam znaleziony w sieci układ do regulacji obrotów wentylatorów ale trochę za mało jak dla mnie on je zmniejsza.
    Tak on wygląda :
    Naprawa regulatora obrotów wentylatorów PC.
    Może macie jakiś pomysł na jego udoskonalenie żeby miał większy zakres regulacji.

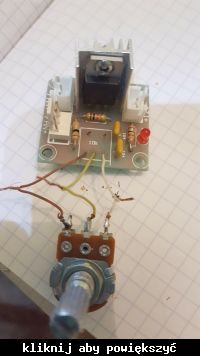

    A tak wygląda ten regulator :
    Naprawa regulatora obrotów wentylatorów PC. Naprawa regulatora obrotów wentylatorów PC.
    Tak podłączyłem nowy potencjometr ale wentylator nawet nie drgnie chociaż z tym drugim oryginalnym potencjometrem się kręci na full ale nie zmniejsza obrotów.
    Naprawa regulatora obrotów wentylatorów PC.

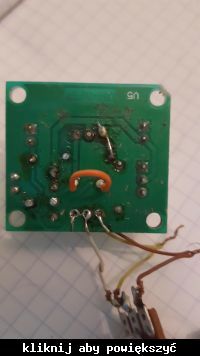

    A tak wygląda płytka od spodu :
    Naprawa regulatora obrotów wentylatorów PC.
    Mi się wydaje że to wina potencjometru tylko jaki powinienem go kupić.
    Tu znalazłem dwa podobne na aliexpress :
    https://pl.aliexpress.com/item/R166-02-5pin-R...32729318944.html?spm=2114.13010308.0.0.FS8AH3
    https://pl.aliexpress.com/item/1PCS-B10K-Sing...32351033712.html?spm=2114.13010308.0.0.FS8AH3

    Czy Waszym zdaniem one będą dobre ?
    Z góry dziękuję za wszelką pomoc i może macie pomysły na lepsze schematy do regulatora albo ściemniacza o ile do ściemniacza schemat powinien być inny.
  • Poziom 11  
    sylweksylwina napisał:
    Ta zworka od wyrwanej ścieżki chyba nie tak ma być podłączona (z tego co widać).


    Dzięki za odpowiedz.
    A więc tak na płytce zrobiłem dwie zworki
    1 Pierwsza jak dobrze zauważyłeś jest od wyrwanej ścieżki.
    2 Druga zworka to włącznik od potencjometra ( przynajmniej tak mi się wydaje) zrobiłem ją po to bo drugi potencjometr który zakupiłem nie ma funkcji wyłączania i posiada tylko trzy piny, może zamiast tej zworki powinienem połączyć te styki z pinami potencjometra ?
    Naprawa regulatora obrotów wentylatorów PC.
    Te dwa dodatkowe piny w potencjometrze myślałem że są od włączania go ale może się mylę.
    Naprawa regulatora obrotów wentylatorów PC.
    Tutaj jest fotka drugiej takiej płytki z dobrą ścieżką i na niej widać że dobrze zrobiłem zworkę. Przy wylutowywaniu stabilizatora napięcia LM317T jedna ścieżka ucierpiała i dlatego tak musiałem ją przedłużyć jedną nóżka od opornika.
    Naprawa regulatora obrotów wentylatorów PC.
    Więc jak myślicie czy to wina źle kupionego potencjometru.
  • Pomocny post
    Red. Komputery FAQ
    Powiem tak - w oryginale włącznik raczej nie ma styku z wyprowadzeniami ścieżki oporowej (2 skrajne wyprowadzenia) ani z wyprowadzeniami ślizgacza (środkowe wyprowadzenie). Rozrysuj schemat tego ustrojstwa (raczej łatwa sprawa - układ jest prosty) to będzie wiadomo co i jak. Nowy potencjometr ma taką samą rezystancję i charakterystykę co stary?
  • Poziom 11  
    WITAM
    SoRRy że tak późno.
    A więc tak znalazłem oznaczenia tych potencjometrów oryginalny z płytki to "B10K" a dokupiony to "B1K"
    Naprawa regulatora obrotów wentylatorów PC.
    Co rozrysowania schematy całej płytki to nigdy tego jeszcze nie robiłem i może być trochę ciężko ale jak będzie trzeba to zrobię ten schemat, żeby udowodnić że ten schemat działa to podaje link do sklepu z tymi regulatorami obrotów wentylatora.
    https://pl.aliexpress.com/item/LM317-DC-Linea...32564548845.html?spm=2114.13010608.0.0.yIu8Ra

    Jeszcze jedna rzecz to to że mimo się naprawdę starałem to trochę z Twojej wiadomości jednak nie zrozumiałem.
    Dla mnie oryginalny potencjometr ma 5 pinów, 3 piny na polu niebieskim które (tak mi się wydaje) są odpowiedzialne za pracę samego potencjometra czyli np. zwiększanie i zmniejszanie obrotów wentylatora.
    Pozostałe dwa piny na polu białym są odpowiedzialne za włącz/wyłącz sam potencjometr a ściślej urządzenie którym steruje.
    Cytuje
    "Powiem tak - w oryginale włącznik raczej nie ma styku z wyprowadzeniami ścieżki oporowej(2 skrajne wyprowadzenia)" czy chodzi o dwa styki na białym polu które sa odpowiedzialne(tak mi się wydaje) za włącz/wyłącz ?"
    Cytuje
    "ani z wyprowadzeniami ślizgacza (środkowe wyprowadzenie)" Czy chodzi ośrodkowy pin na niebieskim polu ?"
  • Pomocny post
    Red. Komputery FAQ
    Cytat:
    Dla mnie oryginalny potencjometr ma 5 pinów, 3 piny na polu niebieskim które (tak mi się wydaje) są odpowiedzialne za pracę samego potencjometra czyli np. zwiększanie i zmniejszanie obrotów wentylatora.
    Pozostałe dwa piny na polu białym są odpowiedzialne za włącz/wyłącz sam potencjometr a ściślej urządzenie którym steruje.


    Dobrze ci się wydaje, jak dal mnie to powinno tak działać. Jak byś rozrysował wszystko to by się wyjaśniło.
    PS. jak cytujesz użyj znaczników quote.
  • Poziom 11  
    Znalazłem w necie schemat tego ustrojstwa o nazwie kodowej "XH-M137"
    Naprawa regulatora obrotów wentylatorów PC.

    A nie lepiej by było sprawdzić poszczególne elementy czy któryś nie jest zepsuty ?
    Tak jak pisałem wcześniej wszystkie elementy oprócz potencjometra wymieniłem na nowe więc został tylko potencjometr.
    Potencjometr też kupiłem nowy ale niestety inny bo takiego samego nie znalazłem w sklepie w moim mieście.
    Ten oryginalny potencjometr co pisałem wcześniej ma oznaczenie "B10K" a ten co kupiłem ma "B1K" i to chyba dlatego nie pasuje.

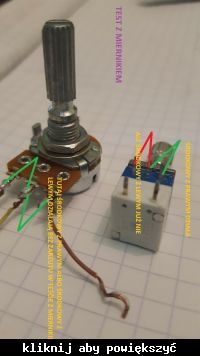

    Następnie, wcześniej pisałem że sprawdzałem po swojemu ten oryginalny potencjometr miernikiem bo powtórzę na razie się nie znam za specjalnie na elektronice i jak pokazałem na fotce to środkowa nóżka reaguje z nóżką prawą ale już nóżka środkowa nie reaguje z nóżką lewą.
    Co ciekawe to nóżka środkowa jest zmostkowana z nóżką prawą na płytce.
    Naprawa regulatora obrotów wentylatorów PC.
    Jak źle dokonałem pomiaru miernikiem tego potencjometru to bardzo proszę mnie poprawić.
    Nadal bardzo mi zależy na naprawie tego regulatora i też bardzo mi zależy na Waszej pomocy.
    Pozdrawiam.
  • Pomocny post
    Red. Komputery FAQ
    Wygląda na to, ze słusznie stwierdziłeś, że potencjometr jest uszkodzony. Ze schematu wynika, że zworę na pinach włącznika też słusznie zrobiłeś. Wartość rezystancji potencjometru też nie spowodowała by że układ przestałby działać. Podaj napięcia z nóg LM317.
  • Poziom 11  
    Jeszcze samemu wykonałem schemat soRRy nie schemat bo to nawet koło schematu nie leżało, po prostu jeszcze nigdy w życiu nie robiłem takiego schematu a ten rysunek jest tym pierwszym.
    tym rysunkiem chciałem pokazać jak są ułożone poszczególne elementy na płytce i jak są połączone.
    Gniazda FAN czy zasilania sam jak widać wymyśliłem więc jeszcze raz soRRy za te nieporozumienie z tym rysunkiem.
    Chciałem tylko pokazać że mi zależy i potrzebuje Waszej pomocy.
    Naprawa regulatora obrotów wentylatorów PC.

    Dodano po 1 [minuty]:

    A jak ma zmierzyć to napięcie ?
    Bardzo bym prosił o wskazówki.

    Dodano po 2 [minuty]:

    Czy mam podłączyć układ do zasilania i wtedy wykonać pomiar ?
    Dodam że układ "LM317" też był wymieniany, akurat tych układów "LM317" to mam sporo na wymianę.

    Dodano po 28 [minuty]:

    Ostatnio zakupiłem to ustrojstwo ale jeszcze do mnie nie doszło a szkoda bo szybciej bym zbadał ten potencjometr itp.
    https://pl.aliexpress.com/item/Free-Shipping-...itance-ESR-Meter-MOS-PNP-NPN/32773191579.html
  • Red. Komputery FAQ
    Napięcia pomierz względem masy. Potencjometr tak jak sprawdzałeś miernikiem to wystarczy. Sprawdź rezystory miernikiem. Naprawdę dużo elementów tam nie ma do sprawdzenia ;)
  • Poziom 11  
    A gdzie jest masa w układzie "LM317" ?
    Powtarzam że wszystkie elementy są nowe.
    Czy "LM317" mam mierzyć w następujący sposób środkowy baza/masa za lewym a potem z prawym ?
    Oporniki już sprawdzałem i są OK.
  • Red. Komputery FAQ
    Jaka baza? Jedna sonda do masy, druga kolejno do nogi 1, 2 oraz 3. Jeżeli wszystko jest sprawne to dlaczego niby nie działa??
  • Poziom 11  
    Do byle jakiej masy na przykład do kaloryfera ?
    "Jeżeli wszystko jest sprawne to dlaczego niby nie działa??"
    To ja zadaje to pytanie bo jestem początkujący w elektronice.
    Ja stawiam na potencjometr zresztą napisałem że przy pomiarze miernikiem środkowy pin z prawym działa a środkowy z lewym już nie a chyba potencjometr nie powinie się tak zachowywać przy pomiarze ?
    Więc jak przy pomiarze powinie się zachowywać potencjometr żeby można go było uznać za sprawny ?

    Dodano po 5 [minuty]:

    Dodam że układ "LM317" na pewno raczej jest sprawny bo zakupiłem sporo nowych takich układów.
    Naprawa regulatora obrotów wentylatorów PC.
  • Poziom 11  
    sylweksylwina napisał:
    Jaka baza? Jedna sonda do masy, druga kolejno do nogi 1, 2 oraz 3. Jeżeli wszystko jest sprawne to dlaczego niby nie działa??

    OK dzisiaj przyszły do mnie nowe potencjometry i okazało się że wcześniej był zepsuty właśnie tak jak przypuszczałem potencjometr.
    Jeżeli w potencjometrze nie działa jedna noga to znaczy że jest z nim coś nie tak a właśnie tak było tym razem co przedstawiłem na fotce że lewa noga potencjometra nie działa i nie sadze żeby do tego był potrzebny cały schemat układu.
    Wiem że mnóstwo ludzi nie potrafi zrozumieć jak można nie wiedzieć tak prostej rzeczy że jak jedna noga potencjometra jest zepsuta to znaczy że cały potencjometr ma problem.
    Na początku zaznaczyłem że jestem początkującym i dlatego napisałem w dziale "Początkujący Elektronicy"
    Dziękuję.
