Interfejsy sieciowe to nie tylko RJ45.

And! 06 Kwi 2017 18:19 11463 29
  • Interfejsy sieciowe to nie tylko RJ45.
    Obecnie miedziane interfejsy ethernet urządzeń sieciowych zdominowane są przez RJ45 (a tak naprawdę 8P8C) zapewniając połączenie w standardzie 10base-T, fast ethernet, 1GBE a nawet 10GBE.

    Poza komunikacją złącze 8P8C pozwala na dostarczanie zasilania do urządzenia w standardzie PoE (12.95W) lub PoE+ (25.5W).
    Interfejsy optyczne zwykle wykorzystują złącze LC (oszczędność miejsca), chociaż występują też inne standardy np. SC.

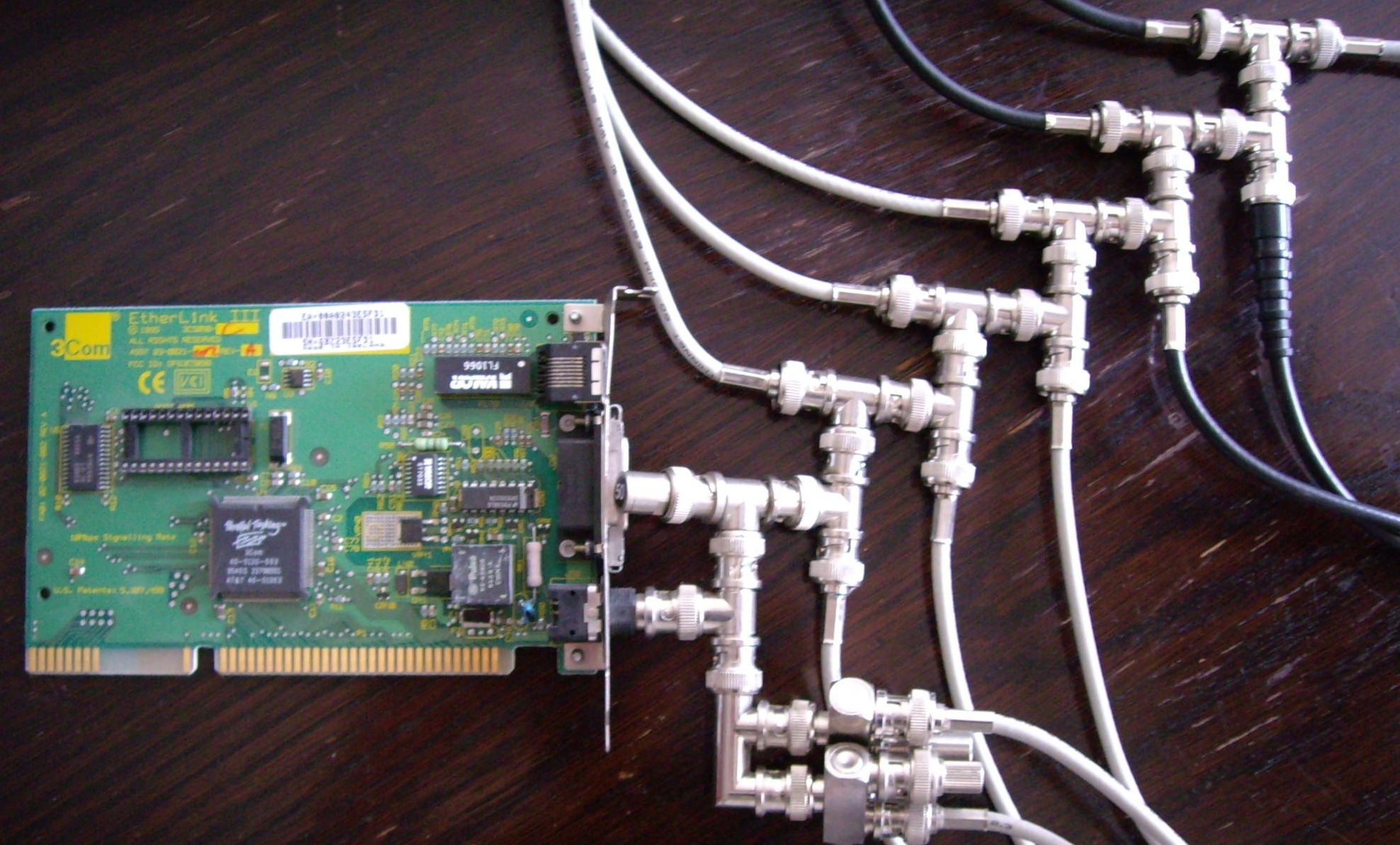

    Dawniej w erze przed skrętką często można było natrafić na sieci LAN oparte o kabel koncentryczny i złącza BNC a trafiały się także złącza AUI oraz sieci inne niż w IP np. IPX czy też inne niż ethernet np. token ring. Kabel koncentryczny wraca np. w CCTV HD CVI/TVI/AHD/SDI.
    We współczesnych instalacjach również można trafić na złącza sieci ethernet inne niż 8P8C np. TERA-Connector.

    Pamiętam czasy gdy urządzenia wyposażone były zarówno w złącze 8P8C i BNC a sieci oparte były jednocześnie o koncentryk i skrętkę.
    Czy trafiliście kiedyś na nietypowe złącza inne niż 8P8C lub LC, może rozwiązaliście kiedyś nietypowy problem fizyczny z siecią LAN/WAN?

    Źródło:
    http://demotywatory.elektroda.pl/get_item_274_Switch_A_po_co_mi_switch.html

    Fajne? Ranking DIY
    O autorze
    And!
    Admin grupy Projektowanie
    Offline
    Specjalizuje się w: elektronika cyfrowa, mikrokontrolery, transmisja i przetwarzanie danych
    And! napisał 9013 postów o ocenie 773, pomógł 175 razy. Jest z nami od 2002 roku.
  • #2 16396674
    pawel01
    Poziom 24  
    Sieć packet radio. Protokół ax25. Namiastka terażniejszego wifi.
  • #3 16396733
    szymon122
    Poziom 38  
    And! napisał:
    Czy trafiliście kiedyś na nietypowe złącza inne niż 8P8C lub LC, może rozwiązaliście kiedyś nietypowy problem fizyczny z siecią LAN/WAN?


    Pan "Czesio" w jednym z obiektów użyteczności publicznej dla oszczędności (chyba) położył zarówno internet jak i telefon montując w każdym pomieszczeniu jedynie gniazdka telefoniczne. Co ciekawe zarówno telefon i internet działały :D
  • #4 16396807
    Karaczan
    Poziom 41  
    Cytat:
    Pan "Czesio" w jednym z obiektów użyteczności publicznej dla oszczędności (chyba) położył zarówno internet jak i telefon montując w każdym pomieszczeniu jedynie gniazdka telefoniczne. Co ciekawe zarówno telefon i internet działały :D

    Możliwe, ale do prędkości chyba 100mbit. Do gigabita potrzebne są wszystkie pary.
  • #5 16396896
    And!
    Admin grupy Projektowanie
    @pawel01 packet radio i APRS warty jak najbardziej wspomnienia, czy sieci x25 są jeszcze aktywne?
    @Karaczan na dwóch parach fast ethernet zadziała, co ciekawe są dostępne konwertery ethernet do pojedynczej pary: np. http://www.teleconnect.com.au/vc231.htm ale jeżeli nie mówimy o istniejącym przewodzie to lepiej położyć światłowód i mediakonwerterem lub wkładką SFP zapewnić łączność ze znacznie większą szybkością z wykorzystaniem dwóch lub pojedynczego włókna.
  • #6 16396992
    szymon122
    Poziom 38  
    And! napisał:
    jeżeli nie mówimy o istniejącym przewodzie to lepiej położyć światłowód i mediakonwerterem lub wkładką SFP zapewnić łączność ze znacznie większą szybkością z wykorzystaniem dwóch lub pojedynczego włókna.

    Nie wyobrażam sobie łączenia 30-40 pomieszczeń za pomocą światłowodu aby podłączyć komputery typowe dla stanowisk dla księgowej itp. Światłowód jest oczywiście położony ale pomiędzy piętrami, łączy on switche do siebie.
  • #7 16397376
    sledzik1984
    Poziom 14  
    szymon122 napisał:
    And! napisał:
    jeżeli nie mówimy o istniejącym przewodzie to lepiej położyć światłowód i mediakonwerterem lub wkładką SFP zapewnić łączność ze znacznie większą szybkością z wykorzystaniem dwóch lub pojedynczego włókna.

    Nie wyobrażam sobie łączenia 30-40 pomieszczeń za pomocą światłowodu aby podłączyć komputery typowe dla stanowisk dla księgowej itp. Światłowód jest oczywiście położony ale pomiędzy piętrami, łączy on switche do siebie.


    Również dla mnie to kompletny bezsens. Switche Gbit ETH są tanie jak barszcz i zapewniają prędkości których normalna praca biurowa nie wykorzystuje do niczego. Do całości dodać mankamenty wynikające z delikatności światłowodów i utrudnionego ich serwisu, konieczności posiadania spawarki za 10k zł (zamiast zaciskarki za 30 zł) i cały plan staje się mocno bez sensu
  • #8 16397483
    szymon122
    Poziom 38  
    sledzik1984 napisał:
    konieczności posiadania spawarki za 10k zł

    Korzystając z okazji chciałbym zadać pytanie:
    Czy istnieją światłowody na które można założyć wtyczkę bez potrzeby spawania? Chodzi mi o połączenie dwóch switchy, przepustowość nie musi być duża, po prostu odległość spora.
  • #9 16397778
    kwitkows
    Poziom 11  
    szymon122 napisał:

    Korzystając z okazji chciałbym zadać pytanie:
    Czy istnieją światłowody na które można założyć wtyczkę bez potrzeby spawania? Chodzi mi o połączenie dwóch switchy, przepustowość nie musi być duża, po prostu odległość spora.

    Przede wszystkim wtyczki możesz kleić ale trzeba mieć narzędzia. Są też zestawy bez specjalistycznych narzędzi (podstawowe trzeba mieć), przynajmniej w katalogach takie widziałem.
    Ale ja osobiście wolę w takiej sytuacji zamówić gotowy światłowód z wtyczkami.
  • #10 16397815
    Konto nie istnieje
    Poziom 1  
  • #11 16397870
    szymon122
    Poziom 38  
    kwitkows napisał:
    Ale ja osobiście wolę w takiej sytuacji zamówić gotowy światłowód z wtyczkami.

    Nie wiem czy znajdę gdzieś w ofercie np 311.5m itp, nie wiem dokładnie ile będzie potrzebne. Wolałbym kupić rolkę światłowodu i zarobić końcówki.
  • #12 16397974
    kwitkows
    Poziom 11  
    szymon122 napisał:
    kwitkows napisał:
    Ale ja osobiście wolę w takiej sytuacji zamówić gotowy światłowód z wtyczkami.

    Nie wiem czy znajdę gdzieś w ofercie np 311.5m itp, nie wiem dokładnie ile będzie potrzebne. Wolałbym kupić rolkę światłowodu i zarobić końcówki.

    To jest robione na zamówienie, długość dowolna, tylko kwestia czy jesteś w stanie przeciągnąć taki odcinek z zarobionymi wtyczkami.
    Potrzebujesz to jednorazowo czy regularnie masz takie instalacje?
  • #13 16398199
    szymon1051
    Poziom 13  
    Światłem :).
  • #14 16398224
    Jacekser
    Poziom 25  
    W systemach mikrotunelingowych(układanie rur pod ziemią metodą drążenia przepychanego) stosuje się sieć profibus RS485 .Kiedyś wysiadł system korelowania laserowego prowadzenia głowicy drążącej-światło lasera pada na tarczę fotoczułą i sygnał z tej tarczy(podobna do ekranu laptopa) przesyła jako koordynat do sterówki na monitor.Aby uniknąć przestoju i dość drogiej obsługi serwisowej z Niemiec narysowałem tarczę biała kredką na czarnym podkładzie ,a do czytania zastosowałem zwykłą kamerkę video która patrzyła na tę narysowaną tarczę i koncentrykiem transmitowała na ekran dodatkowego monitora w sterówce obraz śladu lasera.Błąd korelowania nie był większy niż w oryginalnym systemie.

    Dodane po 3 godz.
    Pomysł zaczerpnąłem z rozwiązania innej firmy mikrotunelingowej(nieistniejącej już).
  • #15 16398367
    szymon122
    Poziom 38  
    kwitkows napisał:
    Potrzebujesz to jednorazowo czy regularnie masz takie instalacje?

    Chciałbym aby było regularnie :D

    Zamówienie raczej odpada, bardzo ciężko będzie obliczyć potrzebny odcinek, nie ja będę tworzyć "trasę" dla światłowodu, wyznaczam tylko co on ma połączyć i w tej kwestii nic nie zrobię.
  • #16 16398408
    And!
    Admin grupy Projektowanie
    @szymon122 pisałem o zsieciowaniu budynków (a nie wspomnianego "komputera księgowości") obecnie połączonych przewodem który nie jest skrętką 4-parową. Można wykorzystać np. w/w sposób transmisji po jednej parze (jeżeli pasmo będzie wystarczające), ale jeżeli jest taka możliwość warto zainstalować światłowód który m.in. zapewni zapas przepustowości. W ostateczności można rozważyć także połączenie bezprzewodowe.

    Natomiast co do spawania światłowodów jest to technologia bardzo opłacalna przy masowych pracach łączenia światłowodów. Przy sporadycznych naprawach światłowodów wielomodowych można rozważyć np. spawy mechaniczne (jest to "rurka" z żelem i prowadnicami, którą zakłada się na odpowiednio przygotowane końce przerwanego światłowodu i zaciska się mechanicznie).

    Co do "zarabiania" końcówek na światłowodzie, można wykorzystać gotowe pigtaile zakończone końcówką np. SC/LC które po drugiej stronie posiadają "spaw mechaniczny" do którego wprowadza się końcówkę światłowodu. Przygotowanie światłowodu do takiego mechanicznego zaciśnięcia polega m.in. na złamaniu specjalnym narzędziem i ew. obserwacji pod mikroskopem.
    Zdarzały się też systemy gdzie po wprowadzeniu światłowodu do końcówki polerowało się czoło ferruli złącza korzystając z uchwytu i specjalnego papieru ściernego.

    Przykłady:








  • #17 16399269
    HD-VIDEO
    Poziom 43  
    pawel01 napisał:
    Sieć packet radio


    Sieć pakiet radio kojarzy się z 2m ale po testach okazało się, że działa na CB Radio, najpierw 300B potem udało się na 1200B, na 2400 działało na drogich radiach typu HR2510.

    Modemy były zrobione na układzie XR2206 lub TCM3105, kto miał kasę kupował modem MUELa.

    W nocy przesyłane były programy (lata PC 486) - przesyłanie miało przeciwników, stawiali nośną, wieczorem rozmowy - takie dzisiejsze GG. Były też łączności na wyższych 40_tkach z zagranicą.


    Sieć działała dość prężnie w Warszawie (ok. 25 stacji) w AM, kanał 40, potem została przeniesiona wyżej
  • #18 16399970
    And!
    Admin grupy Projektowanie
    Patrząc na mapę z 1998 roku: http://pr.ehion.com/ trzeba przyznać że robi wrażenie. Większość stacji w zakresie 2m lub 70cm: http://www.qsl.net/sp7moa/ax25/ do dzisiaj trochę stacji jest jeszcze aktywnych: http://pr.ehion.com/index.php?p=25
    Wygląda że jest też bardziej ogólne określenie HamNET http://hamnet.ugu.pl/ obejmujące szerszy zakres tematów związanych z transmisją danych przez m.in radiowe sieci amatorskie http://hamnetdb.net/mapwindow.cgi?as=64695&site=

    Jeszcze kilka rodzajów interfejsów 10Gb/s:
    InfiniBand (IB) https://en.wikipedia.org/wiki/InfiniBand zasięg 10m miedź, 10km światłowód.
    10GBase-CX4 miedziany interfejs 10Gb/s 15m http://itfocus.pl/dzial-it/sieci/10-gigabit-ethernet-swiatlowod-czy-skretka/
    i wiele innych:
    https://en.wikipedia.org/wiki/10_Gigabit_Ethernet
  • #19 16401241
    Tremolo
    Poziom 43  
    Ktoś kojarzy sieci Novellowskie? To jeszcze pod DOSem działało (1998 i 1999) w pracowni komputerowej mojej szkoły. Nie pamiętam natomiast jak to było zrobione sprzętowo. Szło poleceniem send wysyłać sobie śmieszki jak w LanChacie. Do tego kod odpowiadał klasie i numerowi stanowiska + która lekcja.
    Pomogłem? Kup mi kawę.
  • #20 16406765
    And!
    Admin grupy Projektowanie
    NetWare? to chyba wymarło śmiercią naturalną? a może to było coś w rodzaju terminalów sprzętowych i serwera terminali?
  • #21 16407934
    rs232
    Poziom 10  
    szymon122 napisał:
    sledzik1984 napisał:
    konieczności posiadania spawarki za 10k zł

    Korzystając z okazji chciałbym zadać pytanie:
    Czy istnieją światłowody na które można założyć wtyczkę bez potrzeby spawania? Chodzi mi o połączenie dwóch switchy, przepustowość nie musi być duża, po prostu odległość spora.


    Tak istnieją w zasadzie to sa typowe światłowody, są to w uproszczeniu złacza wypełnione substancją "przewodzacą światło" powiedzmy w uproszczeniu, nazywa sie to Tyco Splice Pack i jest dedykowane zarówno dla sinlgemode jak i multimode, stosowane w strefach np ATEX gdzie nie ma możliwości spawania włókien, ponadto jest to tanie.

    http://www.te.com/fiberoptics/pdf/Connect_Light_0904/CORELINK_Splices_092004.pdf

    przyklad

    https://www.youtube.com/watch?v=C0Lu36KLrTc
  • #22 16408456
    Piotr.Mnich87
    Poziom 9  
    szymon122 napisał:
    kwitkows napisał:
    Potrzebujesz to jednorazowo czy regularnie masz takie instalacje?

    Chciałbym aby było regularnie :D

    Zamówienie raczej odpada, bardzo ciężko będzie obliczyć potrzebny odcinek, nie ja będę tworzyć "trasę" dla światłowodu, wyznaczam tylko co on ma połączyć i w tej kwestii nic nie zrobię.


    To sobie zamów złącza mechaniczne z tym że chińczyk ma tanio ale trzeba mieć więcej sztuk na tą samą robotę. Albo oryginał corninga z tym że tu maszynka Cie sporo szarpnie. Więc moim zdaniem chińczyk plus narzędzia do obierania i stripowania plus cliver. A jak nie to tak jak kolega mówił wklejać, czyli piecyk, parę tarczek, szkło jako równa powierzchnia do szlifowania, klej, złącza oczywiście, nożyk diamentowy i mikroskop.
  • #23 16410335
    tplewa
    Poziom 39  
    @!And

    Wszystko fajnie tylko trochę tutaj zrobiło się zamieszania. Niby piszemy o sieci LAT, a mamy mowę o SDI czy tam DOCSIS... gdzie indziej wspomniane protokoły typu IPX itd.

    Tutaj należało by rozgraniczyć trochę LAN od WAN. Bo tak jeszcze można by wymienić ATM, SDH, STM itd. Gdzie medium powiedzmy jest światłowód...
    ...a mówiąc już o światłowodzie można wymienić sieci FTTH czy to PON czy GPON.

    Jak widać z tego co napisałem zrobiło się już małe zamieszanie i warto to wszystko sensownie uporządkować - ale tutaj właśnie pytanie czy wychodzimy poza sieci LAN...

    Natomiast co do nietypowych to gdzieś w piwnicy powinny leżeć mi konwertery z AUX na "gruby koncentryk" i kilka kart + kable do Token Ring...

    ---

    Odnośnie Packet Radio to o ile upadło ze względu na powszechny dostęp do internetu to niejako kontynuacją użycia ax.25 jest funkcjonujący APRS.

    Powstają też amatorskie sieci (ale dla mnie to takie dziwne podejście) przy użyciu WiFi z tym że AP przestrojone na pasmo amatorskie... nie wiem po co - no ale jak ktoś lubi to dlaczego nie :)
  • #24 16411970
    jarrod
    Poziom 23  
    Patrząc na zdjęcie tytułowe mam dreszcze...
    Otóż u mnie w pracy istnieją nadal działające podsieci BNC. (uniwersytet)
    I wygląda to tak...
    Otwieramy szafę i widzimy światłowód wchodzący do przełącznika Junipera, dalej sygnał idzie do huba Lanex z końca lat 90tych. Hub ten robi za konwerter mediów przerabiając RJ45 na 4 podsieci BNC.
    Hub Lanex to sam w sobie niezły wynalazek, posiada on wymienne moduły. Czyli no można wyjąć moduł bnc i wstawić np moduł światłowodowy (tak! w sprzęcie z tamtego wieku :D )
  • #25 16412384
    And!
    Admin grupy Projektowanie
    @tplewa co do LAN/WAN nie wiem czy jest sens się ograniczać, w temacie pojawiają się ciekawe wypowiedzi a technologie stosowane w sieciach rozległych często są zaskakująco podobne jak w LAN, nie chodzi mi tu nawet o złącza, ale np. metro ethernet, czy MPLS a nawet znam przypadek stopniowo rozbudowywanej sieci rozległej opartej o przełączniki i VLANY a niezawodność zapewniał MSTP natomiast do zarządzania wykorzystywany był excel ;)

    Pogrupowanie i rozgraniczenie przy da się, ale chyba nie ma sensu się ograniczać.

    Czy jest szansa na zaprezentowanie zabytków AUX-koncentryk i token ring przechowanych w piwnicy?

    @jarrod różne technologie można znaleźć w sieciach eksploatowanych i rozbudowywanych przez wiele lat, czy jest szansa na zaprezentowanie zdjęć huba Lanex i osprzętu tej sieci?
  • #26 16418723
    pawel01
    Poziom 24  
    Co do packet radio to 2 lata temu będąc na stażu na ochronie byłe w miejscu gdzie nie ma zasięgu gsm. TV zacinała bo grube mury wokół i las. A że miałem stacje bazową CB na wiosce i 27 mhz lepiej radzi sobie w terenie zalesionym to zrobiłem na szybko modem i miałem łączność ze światem. Ze strony bazy radio Alan 87 i antena 5/8 fali a z drugiej strony ręczniak Alan 38 z 1,5 metrową antena. Prędkośc nie była zawrotna ale na przejżenie Fb i Elektrody wystarczyło.
  • #27 16418903
    Konto nie istnieje
    Poziom 1  
  • #28 16420603
    tplewa
    Poziom 39  
    And!

    Co do tych gratow to jakas szansa jest, tylko nie wiem kiedy znajde czas wykopac to z ogromnego smietnika. W sumie sprzet-u sam nigdy nie testowalem, pod koniec lat 90-tych znalazlem to w fimie jak mialo isc na smietnik (sprzatanie magazynu) to zabralem w celach ocalenia od zapomnienia, a teraz lezy z innym szrotem komputerowym jaki nazbieral sie przez lata...

    bialy20
    Tak Lanex to Polska firma... swojego czasu uzywalem ich multiplexera swiatlowodowego i konwerterow z G703 na V35.... ot dawne czasy tzn. tak realizowane bylo lacze internetowe od Tel Energo (obecnie Exatel)... przychodzil swiatlowodzik do multiplexera z niego wychodzily zlacza G703 i potem przez konwertery do routera Cisco (ot 8 x 2Mbps). Zlomu troche bylo na 16Mbps symetryka :)
  • #29 16421893
    jarrod
    Poziom 23  
    And!

    Do opisanej wcześniej lokalizacji nie mam dostępu, ponieważ znajduje się ona po drugiej stronie miasta. Za to w składziku trzymam zapasowe urządzenia tego typu na 'czarną godzinę', i ich foto mogę pokazać.

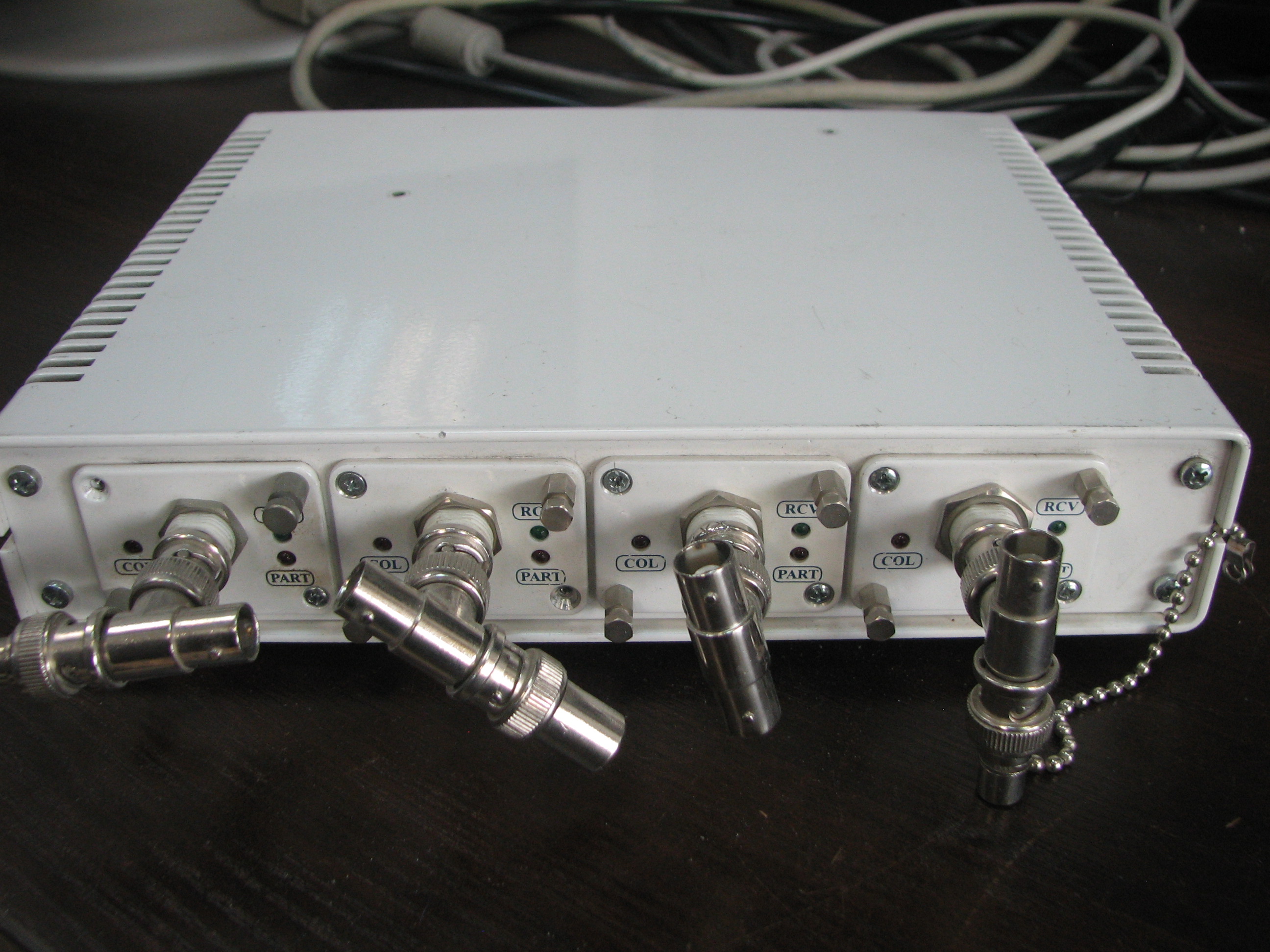

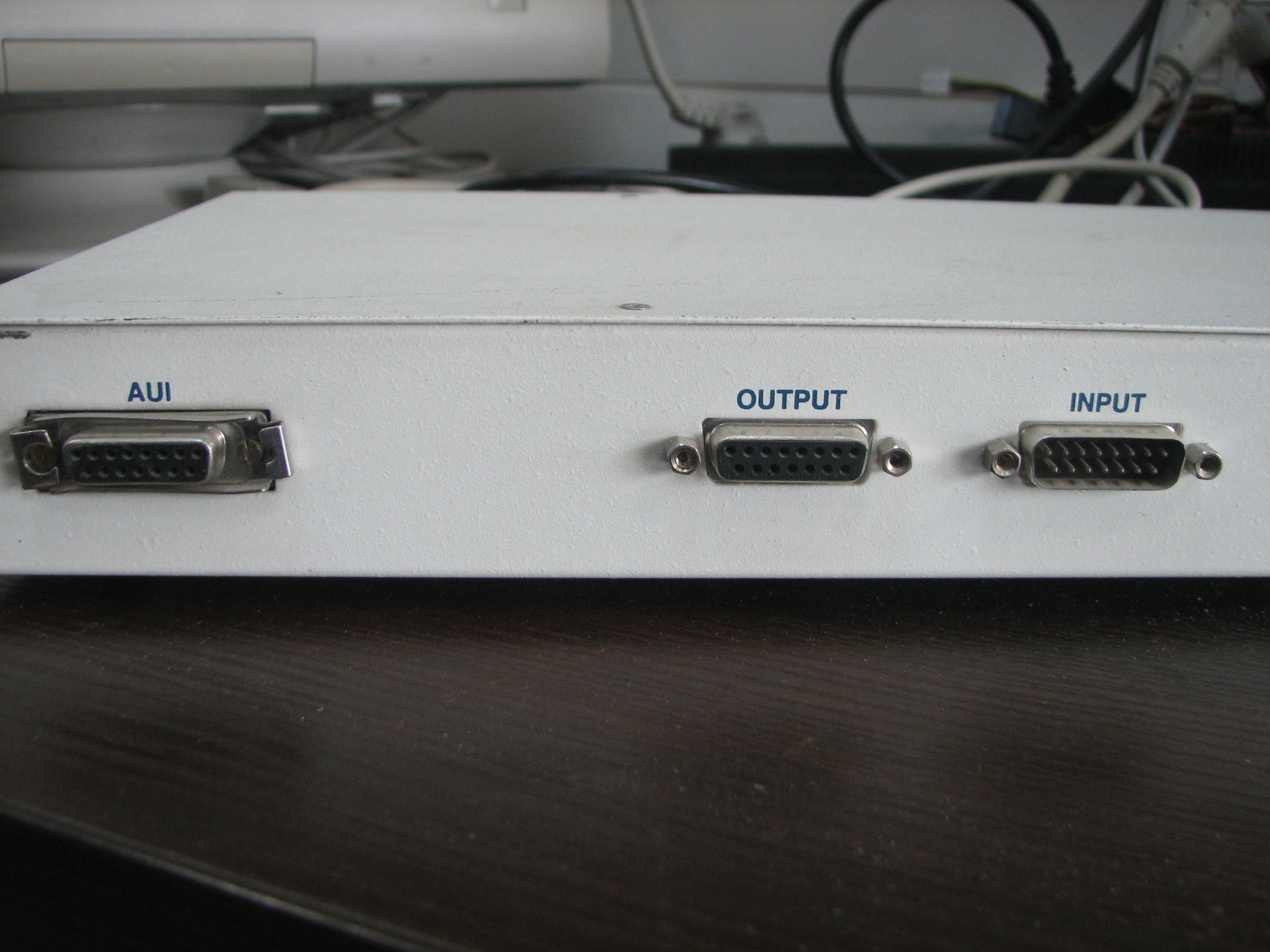

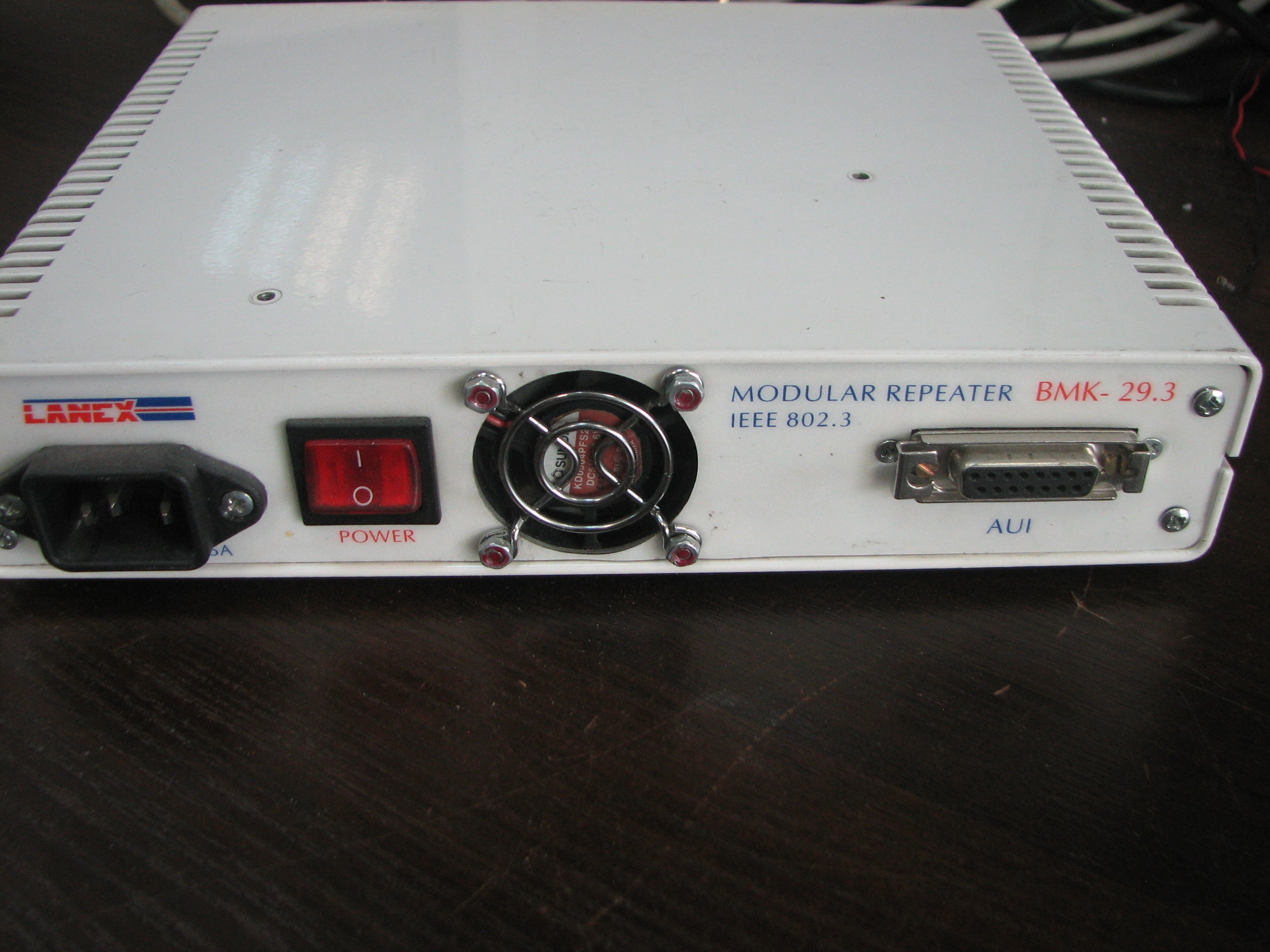

    BMK-29.3 z 1996r.

    Interfejsy sieciowe to nie tylko RJ45.
    Interfejsy sieciowe to nie tylko RJ45.
    Interfejsy sieciowe to nie tylko RJ45.

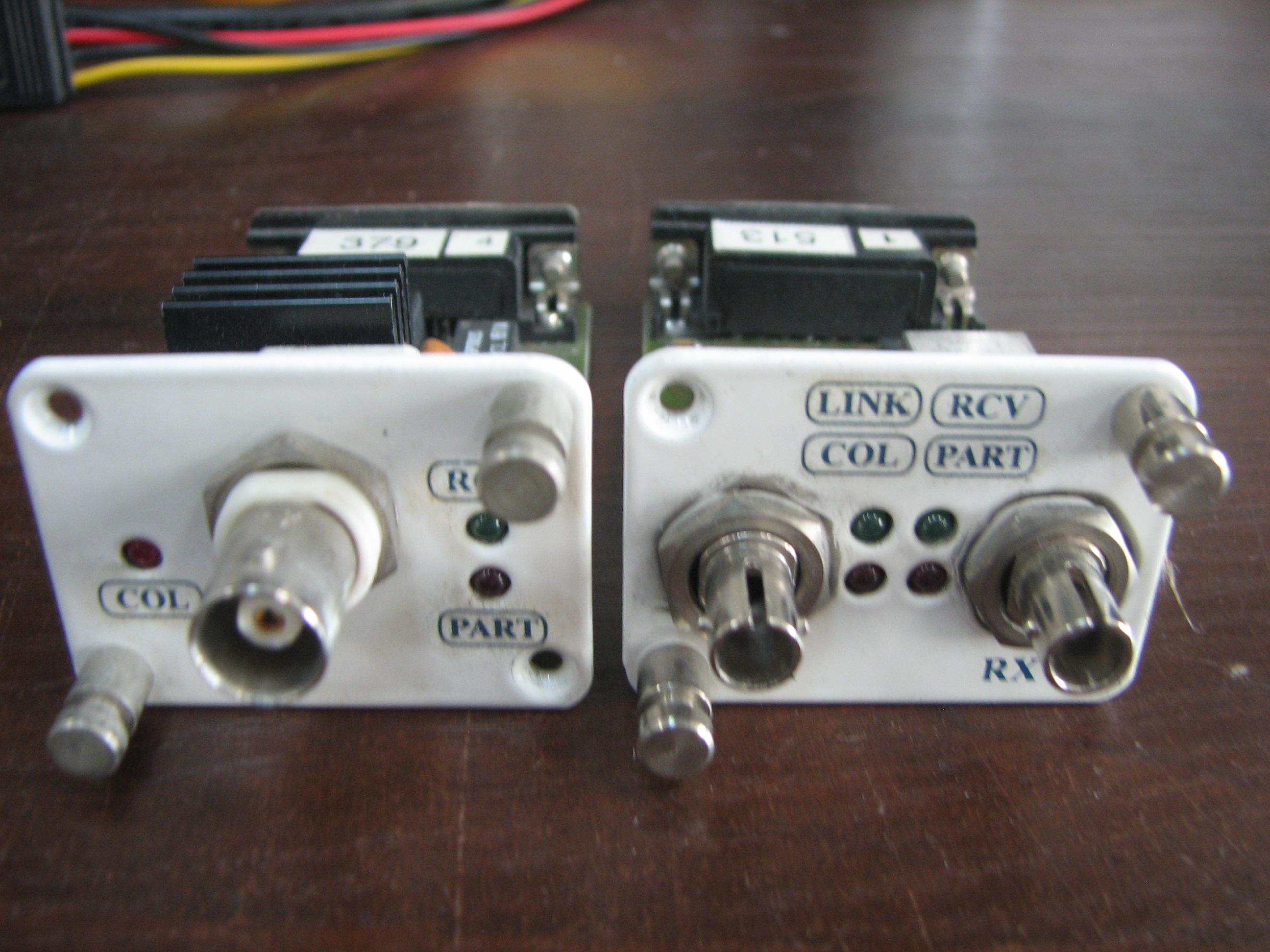

    Wymienne moduły:
    Interfejsy sieciowe to nie tylko RJ45.

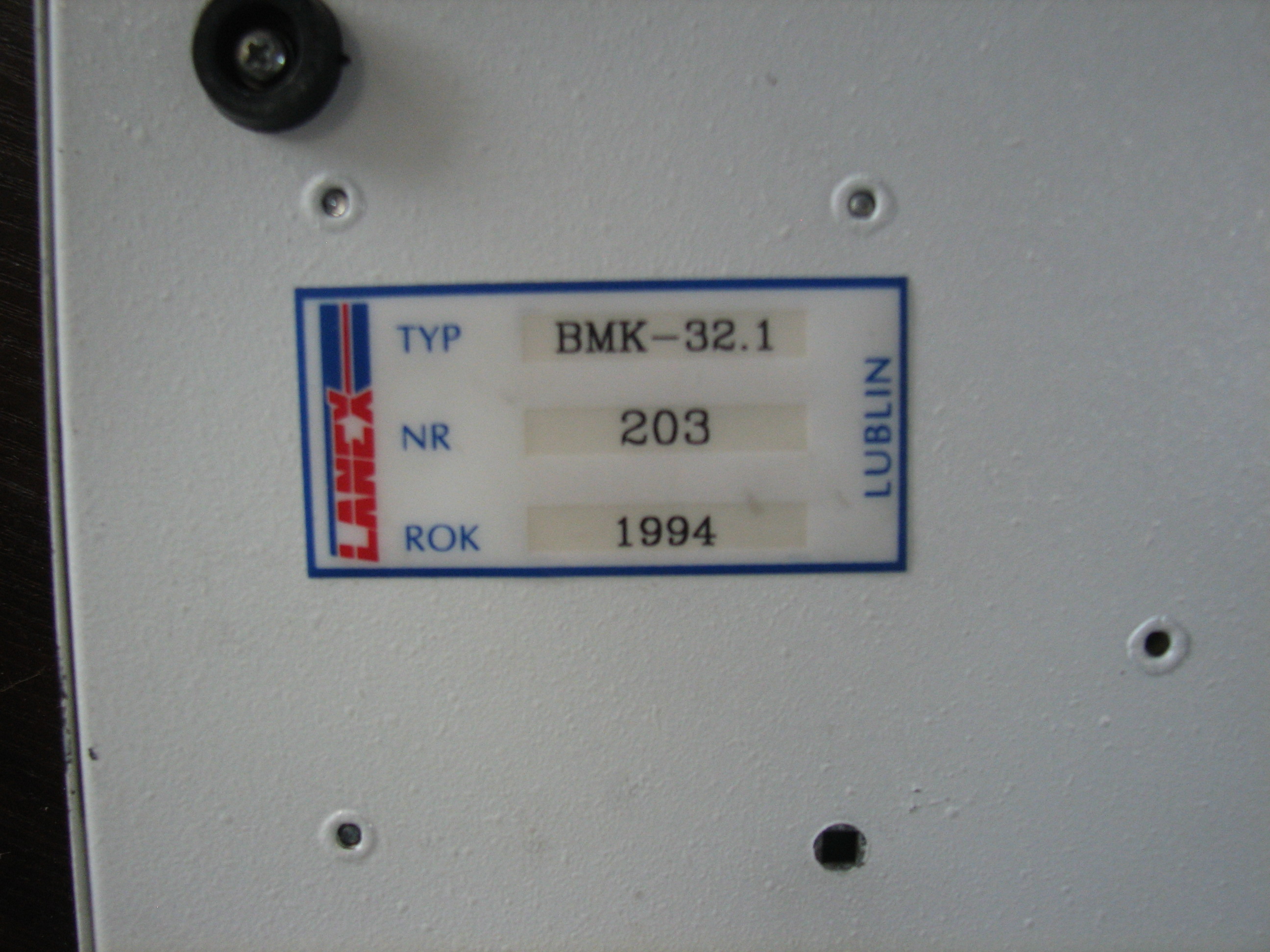

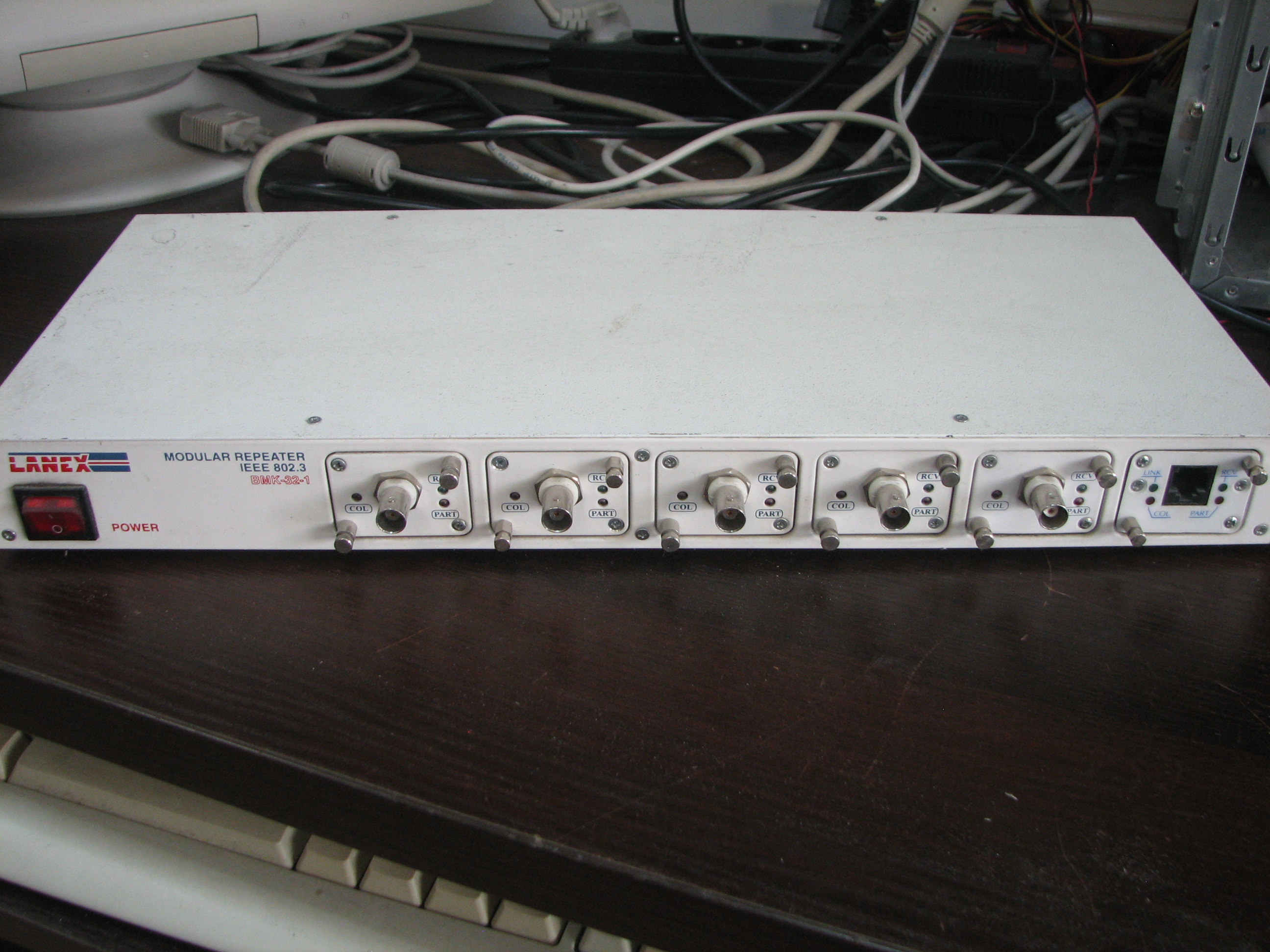

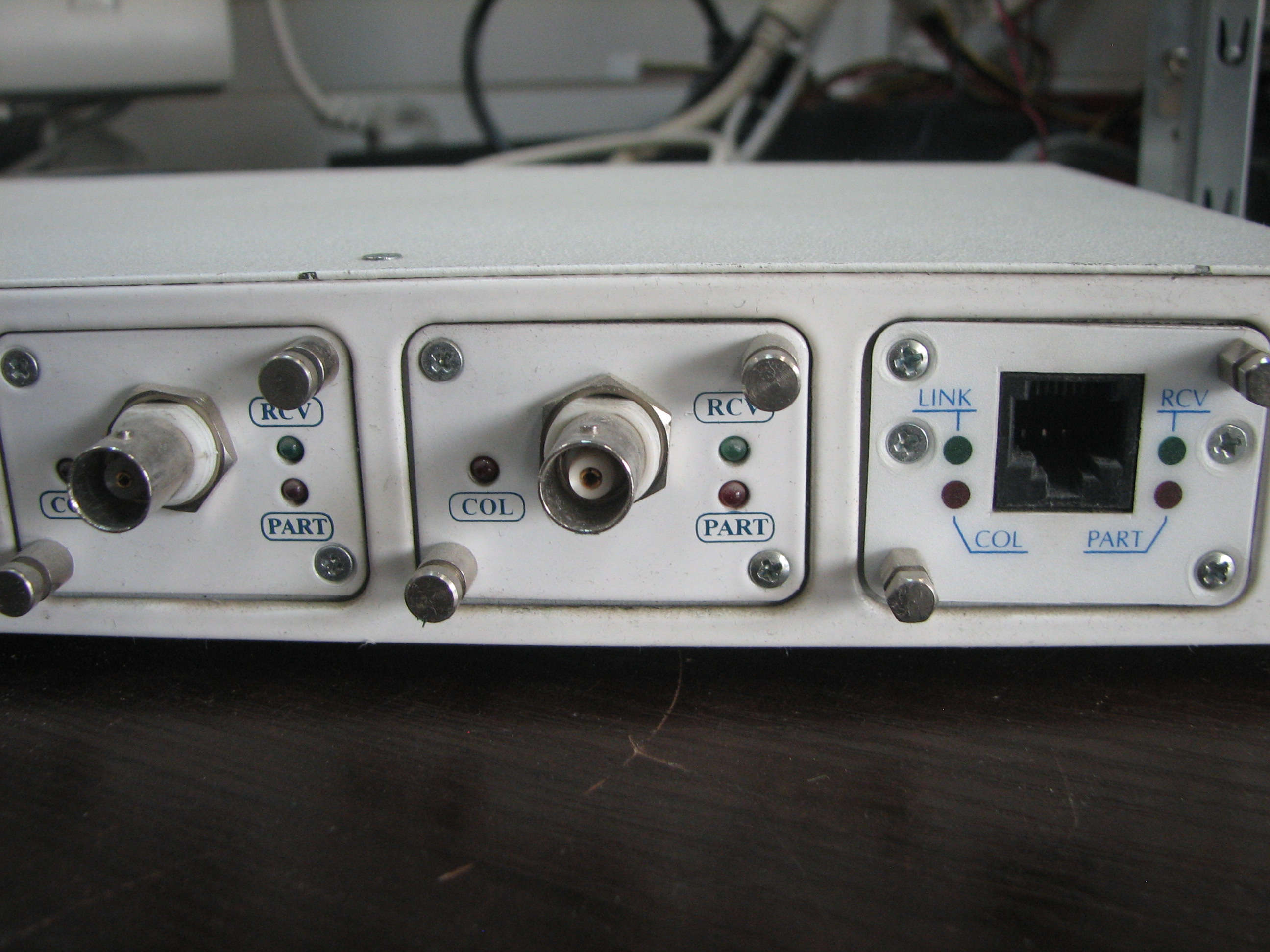

    BMK-32.1 z 1994r.
    Interfejsy sieciowe to nie tylko RJ45.
    Interfejsy sieciowe to nie tylko RJ45.
    Interfejsy sieciowe to nie tylko RJ45.
    Interfejsy sieciowe to nie tylko RJ45.
    Interfejsy sieciowe to nie tylko RJ45.
  • #30 16423190
    And!
    Admin grupy Projektowanie
    Modułowość robi wrażenie przy sprzęcie datowanym na lata '90, nawet AUI się pojawiło,
    nigdy nie wcześniej nie widziałem tego sprzętu, ciekawa sprawa.
