Witam,
Potrzebuję w projekcie użyć dwóch przetwornic do zasilania układu i zacząłem rysować schemat całego modułu zasilania. Element schematowy przetwornicy przygotowałem w taki sposób, że piny 1,2 są typu "Wejście zasilania", a pin nr 3 ma atrybut "Wyjście zasilania". Niestety KiCad po
teście ERC zgłasza konflikt pomiędzy pinami wyjść obu przetwornic na schemacie i oznacza jedno z wyjść znacznikiem. Próbowałem dla wyjścia drugiej przetwornicy przypisać inny symbol zasilania, ale to nie pomogło.
Proszę o podpowiedź jak powinienem ustawić właściwości schematu, aby ERC nie zgłaszało błędów.

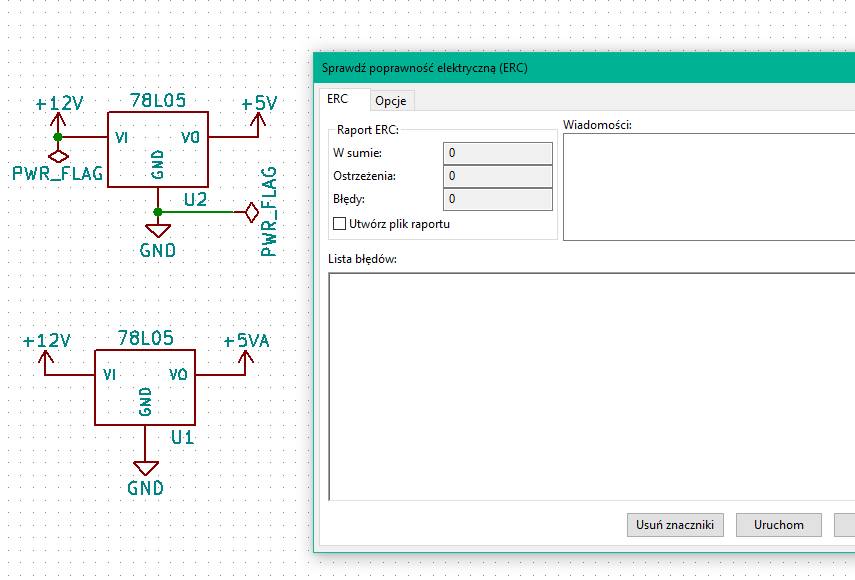

Schemat w załączniku.
Dziękuję i pozdrawiam
PP
