Monitor LG flatron W2234s - Przesunięty obraz na monitorze.

Witam
Problem dotyczy powyższego monitora. Po włączeniu zasilania obojętnie czy sterowany z karty graficznej czy włączając go ręcznie. Następuje automatyczna chyba kalibracja i zapisanie ustawień. Poniżej zdjęcie.



Czego efektem jest takie przesunięcie obrazu w prawo.



W tej chwili jest możliwość prawidłowego ustawienia obrazu przez odpowiednie włączenie.
A więc wyłączyć monitor przyciskiem "SIEĆ". Wcisnąć i przytrzymać przycisk "MENU". Wcisnąć i puścić "SIEĆ". Puścić "MENU". Mamy obraz ustawiony centrycznie, ale z dwoma czarnymi pasami po bokach. Teraz wciskamy pierwszy z lewej przycisk "4:3 WIDE". Mamy obraz na cały ekran, prawidłowy.
Zaznaczam że ustawienia obrazu z wejściem do "MENU" nic nie dają.
Ma ktoś pomysł na to by za każdym razem po włączeniu kompa nie ustawiać monitora. Gdzie szukać usterki?

Sprawdź na innym kablu. https://www.elektroda.pl/rtvforum/topic2286884.html

Nie podałeś konkretów pod co monitor jest podpięty.
Nie znamy karty graficznej, wersji systemu itp.

Czy przed załadowaniem się systemu, np. w BIOS'ie obraz jest również przesunięty?
Próbowałeś innych sterowników? Próbowałeś podpiąć monitor pod inny komputer?
Sterowniki monitora masz zainstalowane?
Oprogramowanie monitora LG "OnScreen Control" pozwala na programowe centrowanie obrazu.

Odpowiadam.
Podejrzewam na pewno monitor.
Usterka była już w tym monitorze od jego zakupu. Zostałem o tym poinformowany, że monitor ma przesunięty obraz. Do tego jak go wyśrodkować doszedłem drogą prób. Często się powtarza wątek danego tematu by przytrzymać jakiś klawisz a potem włączać zasilanie. Tą metodą da się włączyć ten monitor.
Poprzedni monitor 15cali tego nie robił. Konfiguracja komputera nie zmieniana po zmianie monitora. Po prostu, ten monitor wyświetlał obraz w ten sposób u poprzednika. Dlatego go to irytowało i sprzedał ten monitor raczej tanio.

pustan wrote:

Usterka była już w tym monitorze od jego zakupu. Zostałem o tym poinformowany, że monitor ma przesunięty obraz.

Dlaczego nie poinformowałeś o tym fakcie w poście otwierającym?
To zupełnie zmienia postać rzeczy.

W tym przypadku nie jest to wina karty graficznej, okablowania, sterowników itp. a samego monitora.

Temat skupiłem na samym monitorze, pisząc jednocześnie tak mnie się wydawało wystarczająco jasno o co chodzi.
W trakcie dyskusji wychodzą szczegóły, które są dość istotne.

No i się stało.
Nim zdążyłem zająć się monitorem padł zasilacz w komputerze.
Dawał wcześniej znaki że coś nie tak. Sam się wyłączał niespodziewanie.
Aż się wyłączył i to był koniec. Niestety zasilacza ale i zdążył uszkodzić monitor. Tak przypuszczam. Monitor padł definitywnie. Nie włącza się. Nie reaguje na przycisk zasilania, nie świeci kontrolka. Od czego zacząć. Nie robiłem jeszcze z monitorami, a przede wszystkim z przetwornicami. Myślę że gdy otrzymam parę wskazówek od kolegów to sobie poradzę.
Pozdrawiam.

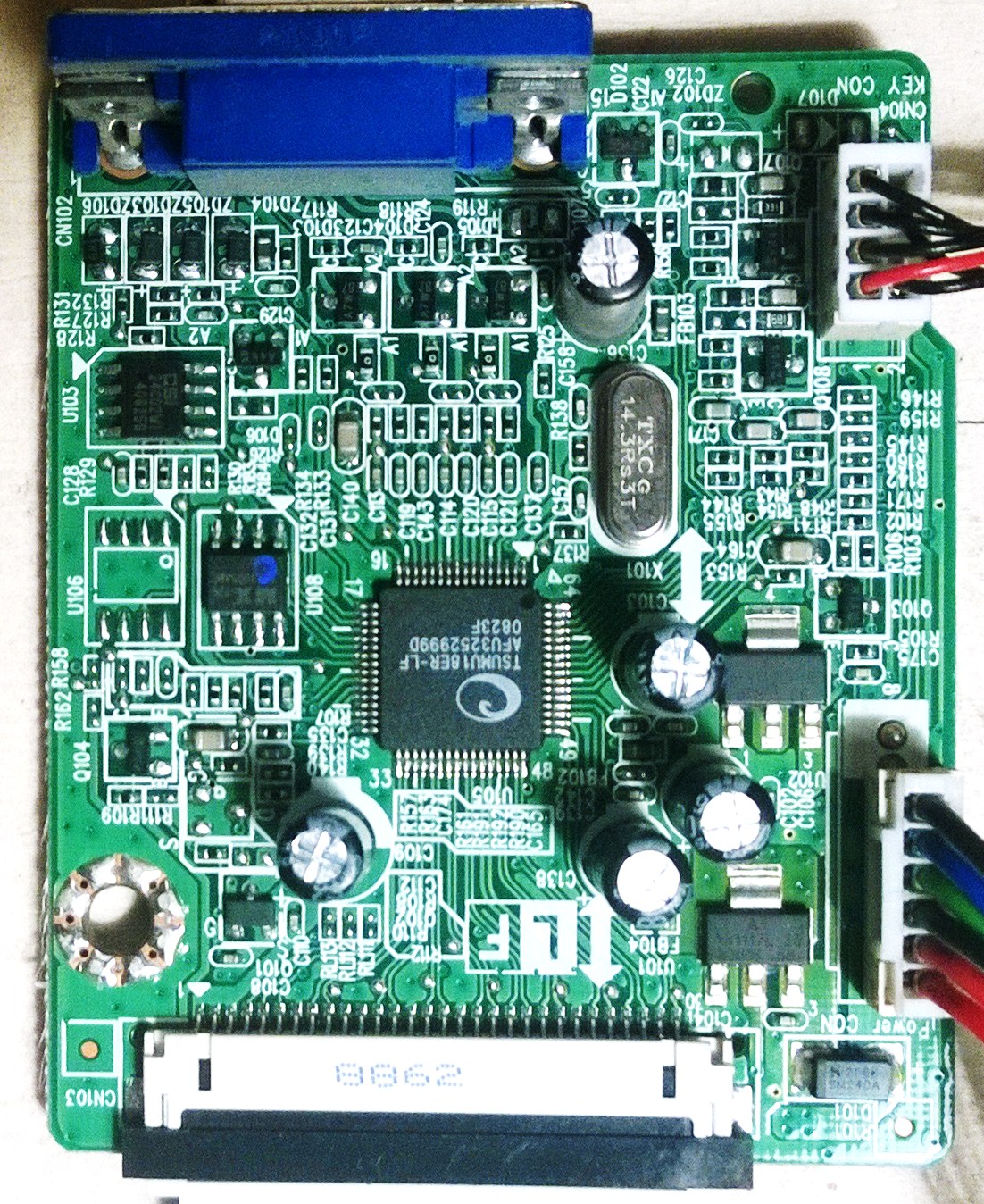

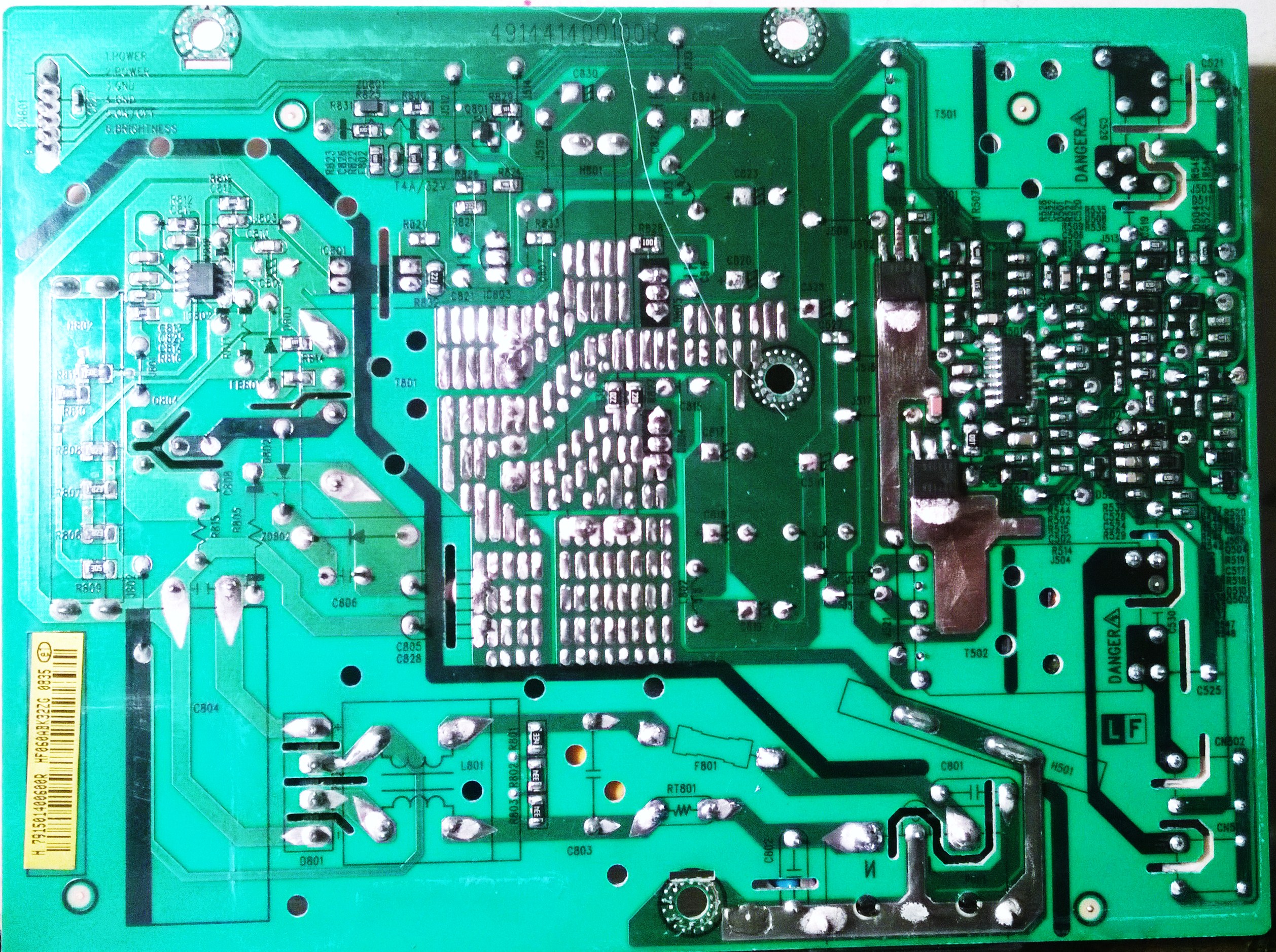

Poniżej zdjęcia PCB oraz schemat.

Jakie masz napięcia na C804 i R805? Jest napięcie na 1 i 7 pinie układu LD7522?

Dzięki kolego krakarak za odzew.
Dzisiaj jeszcze pomierzę i dam znać. Jeszce tylko pytanie czy mogę robić pomiary bez podpiętej matrycy?. Czy ona ma być jednak podłączona?

Podpowiedzcie co z tą matrycą. Może być odłączona przy pomiarach?

Może być nie podłączona, może być podłączona. W tych punktach, które podałem napięcia powinne być. Jakie masz?

Jestem w domu i zabrałem się za pomiary
A więc tak:
Na kondensatorze C804 mam 375V za opornikiem R805 to samo.
Pomierzyłem dalej posiłkując się innym tematem o tym monitorze.
Na układzie LD7522 nóżka 1i7 równe 15V.
Za dławikiem L802 21V, za dławikiem L803 5,5V
Idąc dalej po schemacie za dławikiem L803 jest bezpiecznik SMD
Bezpiecznik dobry. Napięcie jest aż do złącza.
Co dalej?

Przetwornica pracuje i wytwarza napięcia 5V (i 16V), tak zrozumiałem z opisu - owo złącze to CN101? +5V idzie do zasilania płytki sygnałowej a +16V do zasilania układów inwertera.
Sprawdź czy i jakie napięcia masz na stabilizatorach U101 i U102 na płytce sygnałowej (ta mniejsza płytka, stabilizatory to elementy smd wyglądające jak tranzystory z małymi radiatorkami, obudowa SOT223, przy złączu CN101).

Jaki jest symbol układu U108?

Porobiłem pomiary.
Od początku.

Złącze CON 101
1-4,96V
2-4,96V
3-masa
4-masa
5-
6-3,3V

Układ scalony U 108 to MX 25L1005AMC

Układ scalony U 101 wej.4,7V wyj. 3,3V
Układ scalony U 102 wej.3,3V wyj. 1,8V

Masz czym zaprogramować układ U108, MX25L1005AMC?

Nie mam.Do tego czasu programowałem bez problemów Pic-e i Atmele.
Programator SPI jest mi znany. Nie zajmowałem się nim bo nie miałem potrzeby.
Teraz bym sobie z tym poradził, ale z kolei brak czasu by się zajmować programowaniem jednej kości.

Witam po długiej nieobecności związanej z chorobą.
W tym czasie nic nie grzebałem w elektronice. Ale miałem czas by zdobyć programator oraz potrzebną kość. Zaprogramowałem wsadem z elki, wlutowałem.
Wynik: dioda led niebieska reaguje na przycisk zasilania. Matryca po włączeniu zasilania ma bladą poświatę. Podświetlenie chyba działa. Brak treści obrazu.
Proszę o dalsze wskazówki co do naprawy. Mógłbym kupić inny monitor, ale uparłem się że go naprawię.

17.10.2017
Uparłem się i naprawiłem.
Gdzieś na forum przeczytałem o podobnej usterce i był załączony wsad do MX.
Wsad miał wagę około 513kB. I to był strzał w 10.
Monitor odpala prawidłowo nie ma przesunięcia obrazu.
Dzięki wszystkim chętnym co doradzali w tym temacie.
Temat można zamknąć.
