Somfy SGS 200 i wymiarowanie

kamo502 12 Apr 2017 08:40 1341 2
  • #1
    kamo502
    Level 20  
    Witam

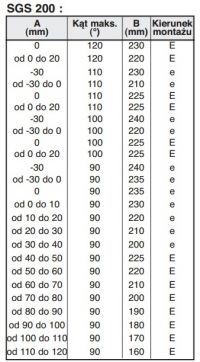

    Nie mogę doczytać się w tabeli z wymiarami.
    O co chodzi z wymiarem na minusie?

    Punkt odniesienia "0" na słupku. W górę mamy wymiary na plus. Im dalej zawiasa tym wymiar "A" większy.
    Wymiar "-" tyczy się jak mocowanie jest głębiej w słupku? Np w sytuacji z rysunku brama wystaje poza słupek lub zawiasy nie są w osi skrzydła?

    Somfy SGS 200 i wymiarowanieSomfy SGS 200 i wymiarowanieSomfy SGS 200 i wymiarowanie
  • #2
    grzechotnik
    Level 26  
    Ale poco tak kombinujesz? Jak założysz automat przy ujemnym A?
    Ciekaw jestem kto taki zdolny pisał instrukcje do montażu automatu do samodzielnego założenia.
    A to jest wymiar od środka osi zawiasu do wewnątrz
    B to jest wymiar od środka zawiasu w prawo ( przy słupku prawym)
    i na przecięciu tych dwóch wymiarów, w zależności od wymiarów twojego słupka i kąta jakiego chcesz uzyskać (nie znaczy że uzyskasz, w zależności jaki masz słupek). kombinujesz jak ustawić uchwyt montażowy. Nigdzie też niejest napisane że nie możesz go uciąć, pospawać, etc.
  • #3
    kamo502
    Level 20  
    Te wymiary to ja rozumiem. Nie wiem tylko o co chodzi z tym minusem. Będzie kolizja skrzydla z napędem.
