Kolektory słoneczne - Błąd jednego z czujników temperatury typu NTC

Witam

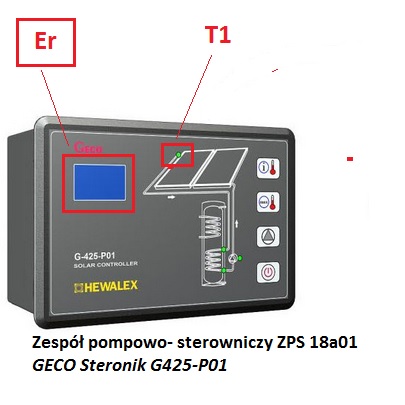

Tak jak w temacie czujnik "T1"(Typ NTC10kom) temperatury (Kolektor słoneczny HEWALEX na dachu) wpięty jest do Sterownika "GECO G425-P01" tak jak czujnik T2/T3 z tym, ze przy czujniku T1 pulsuję dioda i jest włączony alarm. Wybierając za pomocą "konsoli" przycisk "Info" na sterowniku przechodząc do czujnika T1 wyświetlany jest symbol "Er" -co sugeruje " Awaria wskazanego czujnika temperatury"- zgodnie z tabelą informacji o stanach sterowania zawartą w instrukcji montażu zespołu pompowo- sterowniczego ZPS 18a01 - HEWALEX.

Chciałbym się kolegów poradzić, gdzie i jak szukać usterki :

A.
Czy można za pomocą "Multimetra" sprawdzić czujnik (czy działa) NTC10kom i jak.

B.
Jezli czujnik jest uszkodzony to jaki kupić


Pozdrawiam.

Ustawiasz multimetr na pomiar rezystancji, (zakres 20k) i znajdź charakterystykę jakiegoś czujnika ntc 10k. Powinna być podobna.

Dzięki za info.

Posiadam w PC kontroler AquaEro 4.00 do chodzenia cieczą i wyczytałem w necie, że tam jest taki identyczny ( NTC10kom) czujnik temperatury jak wyżej opisany (na dwa piny). To będę testował i sprawdzał.

Jeśli sterownik pokazuje błąd to mało prawdopodobne że zabawa z multimetrem cokolwiek wykaże. Zacznij od wycieczki na dach żeby sprawdzić czy kuna nie zjadła czujnika. Może być również uszkodzony przewód łączący.

Dziś sprawdzałem przewód jest w otulinie ARMAFLEX tak jak 4 lata wcześniej założony, a otulina nie wskazuje "nadgryzioną" lub uszkodzoną.

Podstawą elektryki są dobre styki.
Poszukaj najpierw połączeń, sprawdź zacisk w sterowniku.

Usterka jest tego typu w dzień (Słoneczny bezchmurny) jak się rozgrzeje od tej 11-12godzi pokazuje się "Er" na wyświetlaczu dla T1 a pod wieczór jak słonce Zachodzi i obniżają się temperatury (wieczorem) to czujnik wyświetla prawidłowo Temperaturę T1 (mogą być uszkodzone przewody pod wpływem wysokiej temperatury ?)


Wszystko sprawdzałem. Połączenie nie są zalutowane tylko skręcone i umieszczone (może tez będzie trzeba zalutować końcówki dla poprawienia styków).



Zasada Działania: dla Czujnika Typ NTC10kom

Wraz ze zmianą temperatury element pomiarowy (termistor) zmienia swoją oporność.
info. - http://www.insbud.org/PL/produkt-5953239843746893824/Czujnik-temperatury-NTC-10kOhm-(termistor,-sam-element-pomiarowy).html

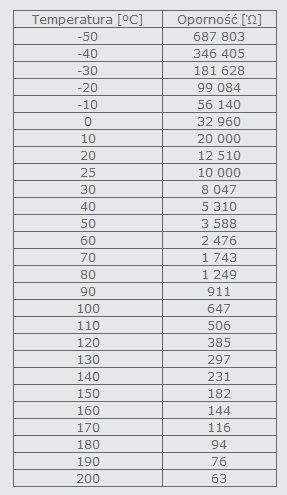

Charakterystyka oporności NTC 10kΏ:

Czujnik w trakcie zmiany temperatury gubi oporność, to do wymiany. NTC często tak się zachowują podczas usterki.

serwisszulborski.pl wrote:

Czujnik w trakcie zmiany temperatury gubi oporność, to do wymiany. NTC często tak się zachowują podczas usterki.

Teraz takie pytanie, czy można wyciąć fragment 1.5m-3m kabla z uszkodzonym czujnikiem 10KOm i w to miejsce wlutować (wodoszczelny wtyk z gniazdem 2 pinowy odpowiednio zabezpieczony przed wilgocią itp. ) sprawny taki sam NTC 10Kom czujnik z przewodem. ?

Dodano po 6 [godziny] 1 [minuty]:

np. coś takiego : https://www.sklep.cyfronika.com.pl/pl/c/zlacza-4-6.5-IP68/1698

Już Ci mówię na czym polega problem, bo mój znajomy miał styczność z podobnym.
Okazało się, że problemem jest przewód idący razem z rurkami. Niby powinien być z miedzi, ale jest z jakiegoś aluminium czy innego świństwa. Sprawdź ten kabel jak się lutuje.

Mi przychodzi do głowy jeden prosty test.
Jeśli pozostałe oryginalne czujniki są identyczne o tej samej charakterystyce i można je w prosty sposób zdemontować i zamienić miejscami to zrób to. Wtedy będziesz wiedział, czy to wina tego konkretnego czujnika, czy może coś innego szwankuje.

Witam

Wymiana czujnika T1 na nowy pomogła i kolektory działają. Kabel czujnika jak i sam czujnik został uszkodzony wisząc niepodpięty w samej obudowie Kolektora. Przy okazji wymieniona została również obudowa czujnika na obudowę czujnika z odpowietrznikiem Nr kat. 44.01.01, a w stary otwór obudowy został wkręcony korek zaślepiający Nr kat. 43.01.00 oraz uzupełniony Płyn solarny TERMSOL EKO (info. Dział Techniki Solarnej "HEWALEX". Instalację napełniać glikolem przy zakrytych kolektorach lub w dni pochmurne. Napełniać należy do wskazania na manometrze 2,5 bar przy glikolu o temperaturze otoczenia.)

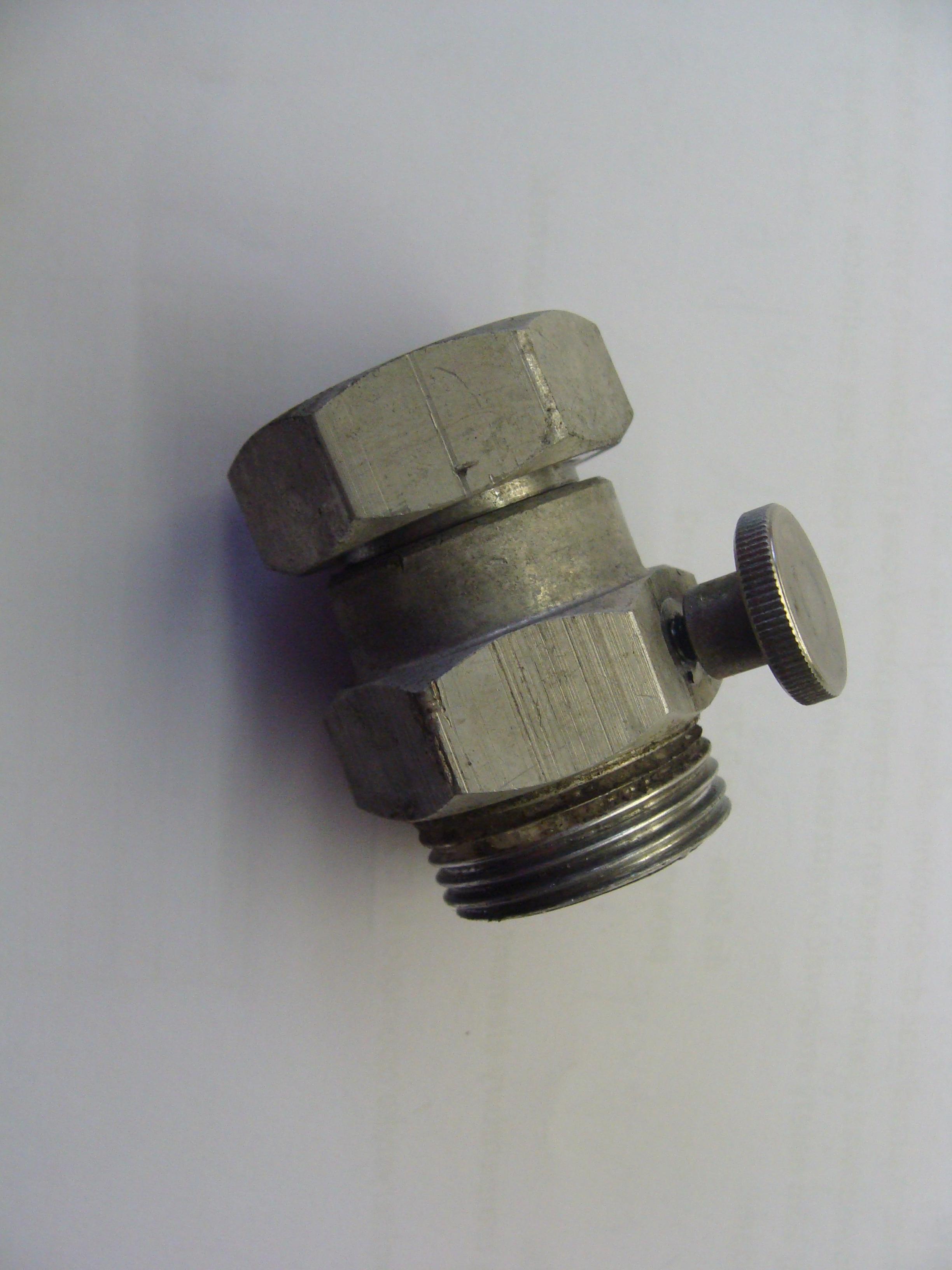

Stary odpowietrznik kolektora i wymieniona obudowa czujnika z odpowietrznikiem (z uszczelką)Nr kat. 44.01.01

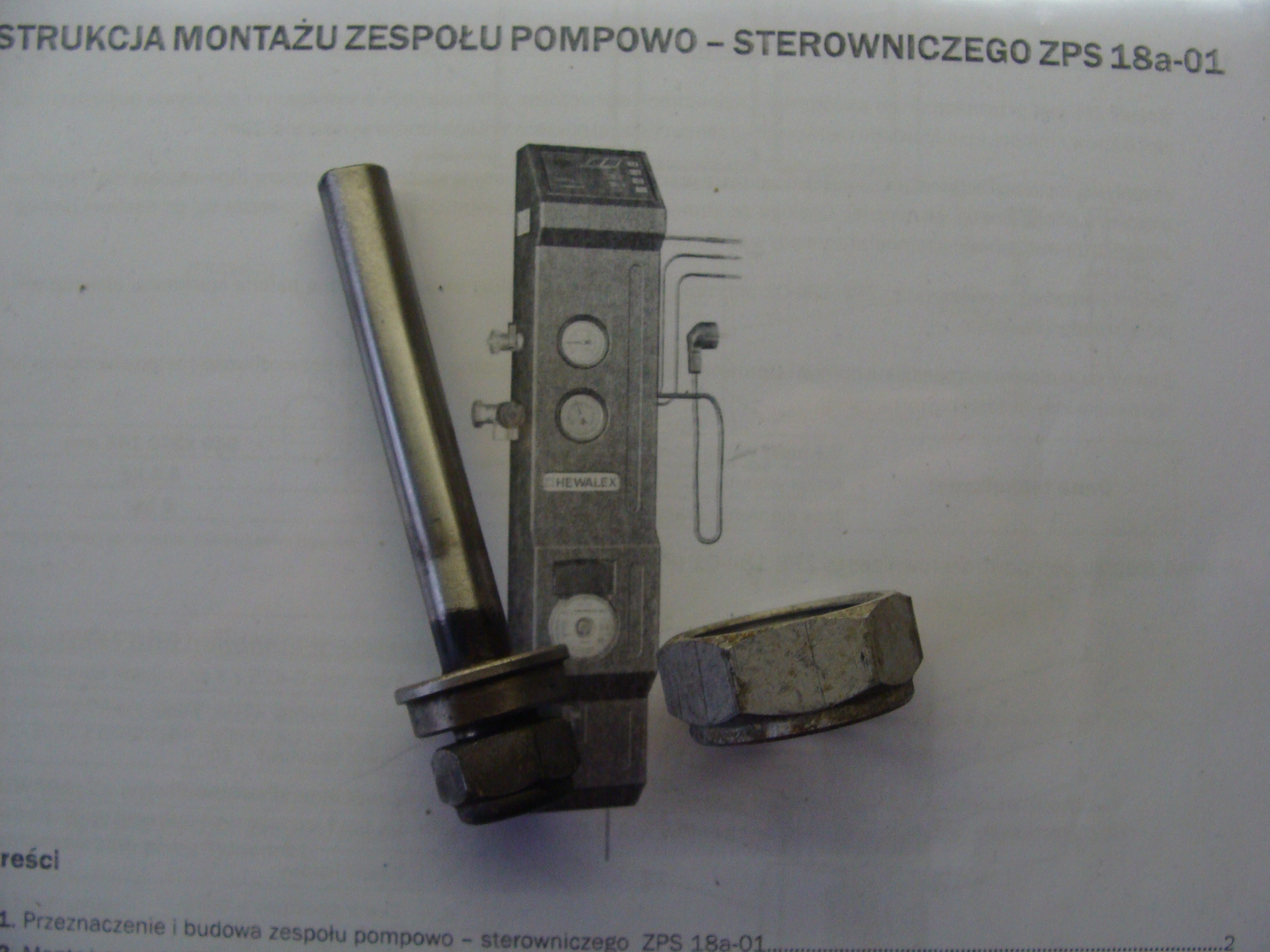

Stara obudowa czujnika



Nowy Czujnik Nr kat. 74.10.05 i 74.30.00 typ NTC 10kom mają taką samą charakterystykę - info. odpisał Dział Techniki Solarnej "HEWALEX"
-łączenie przewodów za pomocą kostki elektrycznej i oklejone taśmą

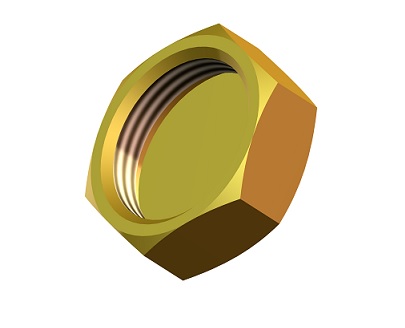

Korek KS 3/4" - zaślepiający (z uszczelką ) Nr kat. 43.01.00



Zapas uszczelek
Uszczelka S 24/18 silikonowa - 10 szt., Nr kat. 40.41.10
O-ring 18,77x1,78 VITON 10 szt., Nr kat. 73.00.12



Kolektory Solarne sprawują się teraz rewelacyjnie zostały dobrze odpowietrzone (przyjęty indywidualny sposób) i ciśnienie na manometrze do 2.5bar, a przy pracy i wysokiej temp. do ~3bar).



Temat do zamknięcia.
