Podłączenie płytki od włącznika wkrętarki GSR 12 VES-2

26 May 2017 15:19 1233 2
  • Level 1  
    Witam wszystkich,
    prosiłbym was o pomoc w wyjaśnieniu kilku kwestii i identyfikacji (domniemam ) diody.

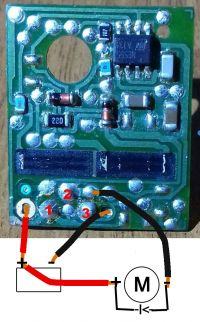

    Mam płytkę z włącznika do wkrętarki Bosch GSR 12 VES-2, (0601936520), znajduje się na niej NE555 i MOSFET BUK455 60A PHm9735 A1, gdzie ewentualnie podpiąć zasilanie i silnik aby wszystko działało? Czy tak jak zaznaczyłem będzie dobrze?
    Podłączenie płytki od włącznika wkrętarki GSR 12 VES-2
    Podłączenie płytki od włącznika wkrętarki GSR 12 VES-2
    Ad1. Na schematach jak ten
    Podłączenie płytki od włącznika wkrętarki GSR 12 VES-2 pin 2(d) MOSFET jest podłączony. Natomiast na płytce z włącznika nie jest on do niczego podłączony, tak jakby płytka była podpięta równolegle
    Ad2. Chciałem zastąpić potencjometr na płytce, jakimś innym np. suwakowym, jak sprawdzić wartość obecnego(tych czarnych padów)?
    Ad3. Czym zastąpić w razie czego MOSFETbuk455. Taki byłby dobry STP60NF06.
    Ad4. Czy można zmierzyć lub odczytać pojemność kondensatorów smd (jest to jakoś znormalizowane)
    Ad5. Co to za dioda? Oznaczenia na niej, 1 linia MA , 2 linia 027 lub D27
    Podłączenie płytki od włącznika wkrętarki GSR 12 VES-2

    Serdecznie dziękuje za pomoc?
