Witam,
Potrzebowałem ostatnio adaptera modułu ESP8266 / ESP-12 w wersji E/F do płytki prototypowej. Chodziło mi o adapter do najnowszej wersji modułu z wyprowadzonym interfejsem SPI oraz GPIO9/GPIO10. Jako, że nie znalazłem nic ciekawego to stworzyłem samemu odpowiednią płytkę.

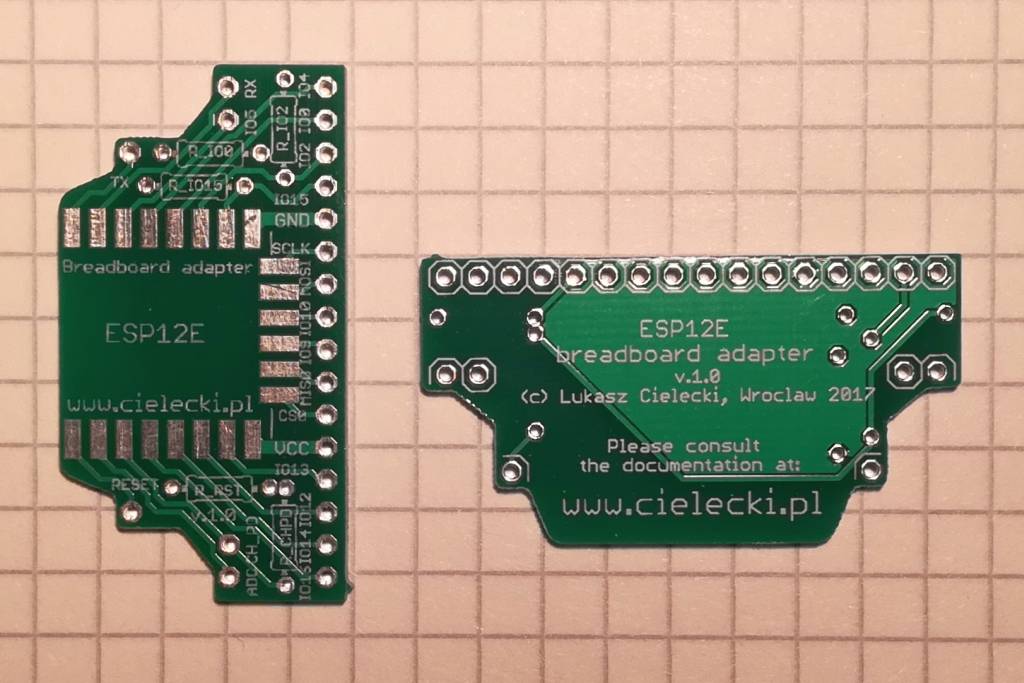

Dwustronną płytkę wykonałem maszynowo w Elecrow, więc siłą rzeczy powstało więcej PCB niż potrzebuję. Myślę, że może się to komuś przydać, dlatego pozostałe płytki wystawiłem na Allegro. Projektując płytkę starałem się spełnić następujące wymagania:
- Wyprowadzone dodatkowe sygnały modułu w wersji E/F: interfejs SPI oraz GPIO9 / GPIO10.
- Wszystkie sygnały dostępne poprzez niezasłonięte styki płytki prototypowej. W przeciwieństwie do typowych adapterów nie ma potrzeby wyciągać adaptera z płytki przy podłączaniu nowego sygnału.
- Dodatkowe opcjonalne rezystory podciągające / ściągające THT dla sygnałów ESET, CH_PD, GPIO0, GPIO2 oraz GPIO15 - oszczędność miejsca na płytce prototypowej, maksymalnie uproszczone podłączenie typowych sygnałów modułu ESP8266.
Pełna dokumentacja (w języku angielskim) dostępna jest tu: http://www.cielecki.pl/docs/esp12-breadboard-adapter/.
Wystawiłem 11 modułów na Allegro: http://allegro.pl/esp8266-adapter-podstawka-modulu-esp-12-do-plytki-i6860845916.html
Do zestawu dołączam komplet goldpinów i rezystorów (opcjonalnych).
Cena: 15 PLN za komplet (+ koszty wysyłki listem poleconym).
Pozdrawiam,

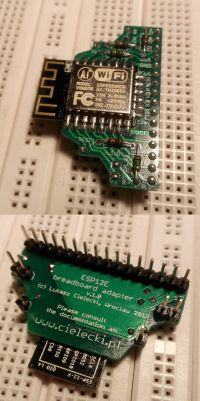

![[Sprzedam] ESP8266 adapter (podstawka) modułu ESP-12 do płytki prototypowej [Sprzedam] ESP8266 adapter (podstawka) modułu ESP-12 do płytki prototypowej](https://obrazki.elektroda.pl/4820374000_1497796845_thumb.jpg)
