BMW - Identyfikacja elementu 504 K w sterowniku wycieraczek Bosh Cartronic

Piko 29 Cze 2017 21:01 1371 12
  • #1 16559325
    Piko
    Poziom 22  
    BMW - Identyfikacja elementu 504 K w sterowniku wycieraczek Bosh Cartronic

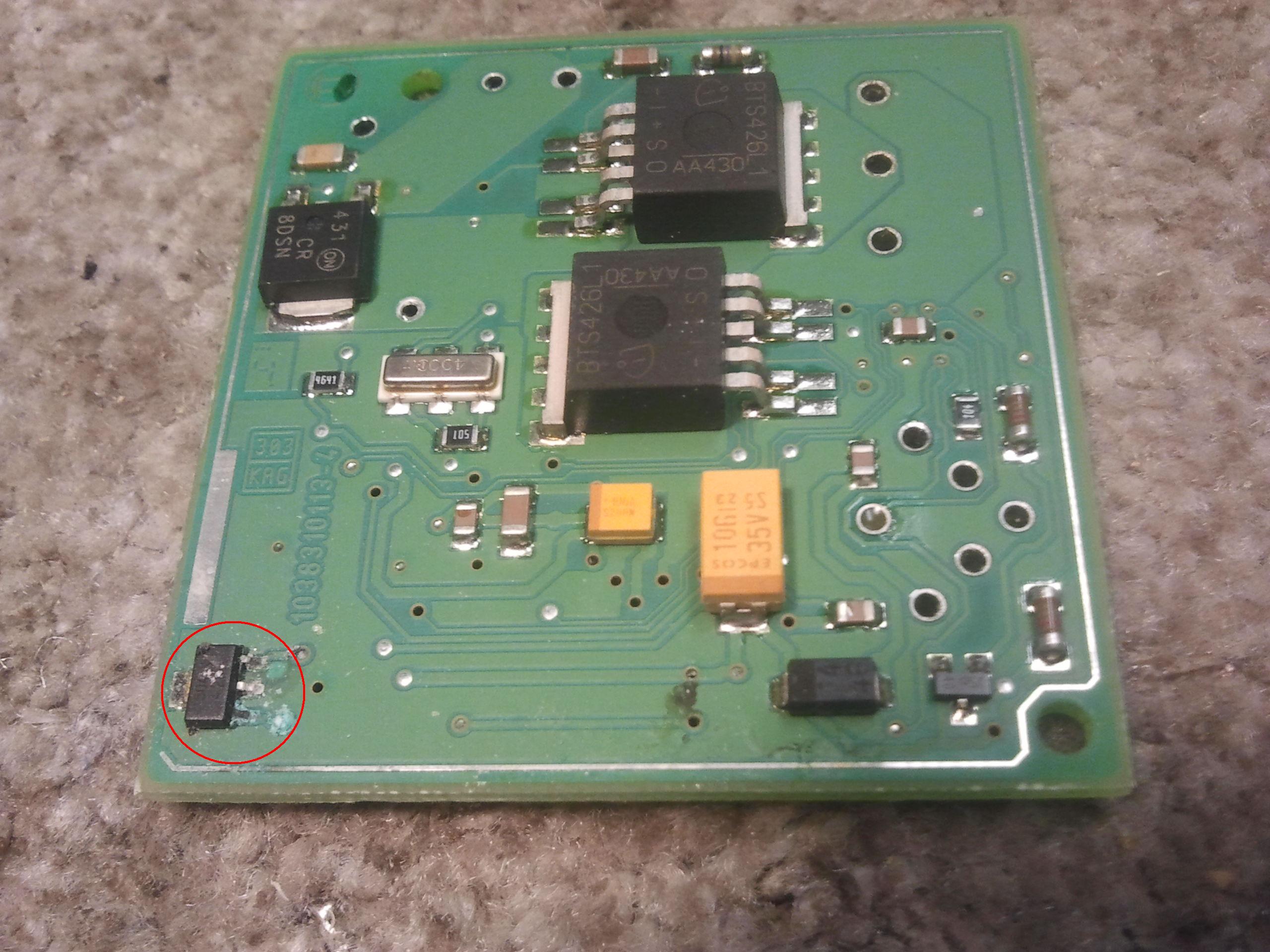

    Witam. Dostałem dziś do naprawy sterownik wycieraczek Bosh Cartronic. Po otwarciu puszki i odlutowaniu płytki PCB oczom ukazał się widok jak na zdjęciu.
    Podżarty jest element wyglądający jak tranzystor lub stabilizator (co jest bardziej prawdopodobne)? Oznaczenia elementu to 504 K
    Idąc za ścieżkami można wysnuć taki pogląd że jest to stabilizator gdyż lewa nóżka idzie na elektrolit 106/35v i dużą diodę smd. Radiator (środek) na masę zasilania 12V, a prawa noga m.in. na 23 pin procesora SC413478CDW (którego aplikacji w necie tez nie udało mi się otworzyć). Stąd moje pytanie do kolegów, co to jest za element?
    Dzięki za zainteresowanie moim tematem gdyby co ?
  • Pomocny post
    #2 16559388
    Konto nie istnieje
    Konto nie istnieje  
  • #3 16559485
    Piko
    Poziom 22  
    Zaskoczyłeś mnie kolego.

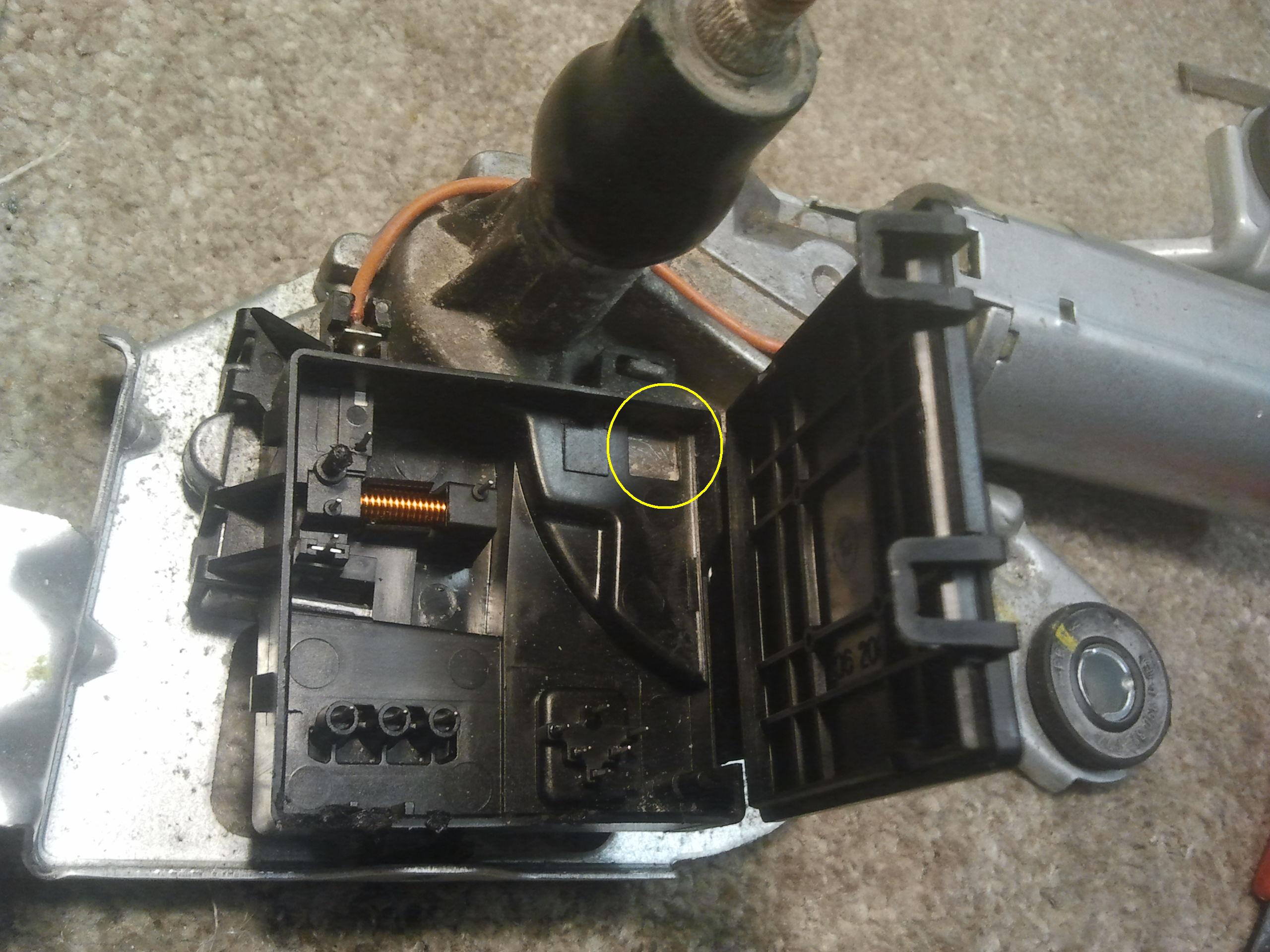

    Faktycznie na rosyjskich stronach dziś otarłem się o ten czujnik lecz go zbagatelizowałem. Ale teraz kiedy zerknąłem w jego aplikację, ba zmierzyłem suwmiarką i wymiary się zgadzają. Dołączę inną fotkę na której widać wycięcie w plastykowej obudowie by ów element był bliżej mechanizmu a dokładniej koła napędu wycieraczki. Wszystkie klocki się powoli układają się w całość. A teraz zapytam dla pewności bo nie jestem pewien czy aby pole magnetyczne nie będzie w jakiś sposób rozproszone czy zaburzone przez żeliwną (chyba?) obudowę ? Bo owszem wycięcie w puszcze jest ale jednak przed kołem jest żeliwo? Może jutro zrobię jakąś próbę ?
    Na razie dzięki za nową koncepcję ..
    Pozdrawiam Piko. BMW - Identyfikacja elementu 504 K w sterowniku wycieraczek Bosh Cartronic
  • #4 16559566
    Konto nie istnieje
    Konto nie istnieje  
  • #5 16559703
    Piko
    Poziom 22  
    Tak. Przyjrzałem się temu mechanizmowi dokładniej i stwierdziłem, że faktycznie nie ma w nim nic co by miało wpływ na elektronikę by zatrzymywać wycieraczki w określonym miejscu. Więc jestem już przekonany i usatysfakcjonowany takim rozwiązaniem tematu.
    Tematu jeszcze nie zamykam bo może ktoś się dołączyć do dyskusji.
    A koledze dziękuję i odznaczam pomocnego posta.
    Pozdrawiam Piko.

    Witam ponownie. W związku z tym że nie mam dostępu do orginalnego czujnika , kupiłem dziś A3141 i zamontowałem. Przyjechała pani , zrobiliśmy próbę i niestety sterownik zachowuje się tak jak przed naprawą?
    Pozdrawiam.
  • #6 18001937
    Gienekzkoszalina
    Poziom 8  
    Kolego a ten czarny element z trzema nogami na prawym dolnym rogu mozesz podac co to jest bo wyrwane zostalo
  • #7 18002522
    Piko
    Poziom 22  
    Witam.
    Na tą chwilę Ci nie pomogę, bo nie mam tej płytki. Natomiast może na dniach poszukam w starym kompie foty w orginale może da się z czytać ze zdjęcia symbol? Na moje oko to tranzystor. Pytanie tylko jaki? ;)
    Pozdrawiam Piko.
  • #8 18002793
    Gienekzkoszalina
    Poziom 8  
    To było by super gdybyś odczytał numery.pozdr
  • #9 18029267
    Gienekzkoszalina
    Poziom 8  
    I co kolego Piko znalazłeś ten tranzystor?
  • #10 18039131
    Piko
    Poziom 22  
    Witam.
    Szukałem, ale niestety bezskutecznie.
    Nie pomogę Ci .
    Pozdrawiam Piko.
  • #11 18043722
    Gienekzkoszalina
    Poziom 8  
    A może ktoś wie jak znaleźć schemat tego ustrojstwa
  • #12 18070519
    arko2000
    Poziom 10  
    Gienekzkoszalina napisał:
    Kolego a ten czarny element z trzema nogami na prawym dolnym rogu mozesz podac co to jest bo wyrwane zostalo
    Oznaczenie "JS t" i pod kątem 90 stopni "49".
  • #13 18518437
    2m2m
    Poziom 11  
    Witam,

    Dopadł mnie podobny problem. U mnie wycieraczka po prostu stale działa i nie da się wyłączyć. Ewidentnie do modułu dostała się wilgoć i coś zwiera. Zastanawiałem się jak wyjąć płytkę modułu i po analizie zdjęcia wychodzi na to że trzeba wylutować wszystkie końcówki konektorów. Czy dobrze dedukuję? :)
    Z treści wątku nie wynika jaki był efekt uszkodzenia - brak działania wycieraczki czy nie dająca się wyłączyć wycieraczka ?
    Jaki efekt daję uszkodzony hallotron?
    Odnośnie czujnika to: HAL504 już nie jest produkowany a co za tym idzie trudno dostępny. Odpowiednikiem jest HAL1510 ale następnym problemem jet to, że nie jest produkowany w obudowie SOT-89B. Być może da się w jego miejsce przylutować HAL1510 w SOT23. Dobranie zamiennika innego producenta byłoby b.trudne.
    I jeszcze zapytam czy i jak da się sprawdzić działanie modułu na stole?
    Kilkukrotnego przelutowywanie konektorów płytka chyba nie przeżyje.

    Pozdrawiam.

    Dodano po 8 [godziny] 30 [minuty]:

    I jeszcze ewentualnie dla poszukujących:
    Element w SOT-23 markowany JS t 40 to:
    Dioda Philips BAS21 wyprodukowana w Malezji 204/09
