Uszkodzony zasilacz PSLF760C04A REV 1.3 z telewizora Samsung UE40EH5020W

29 Lip 2017 16:48 909 14
  • Poziom 9  
    Witam otóż pewnego dnia przestał działać mój telewizor. Mam pytanie podejrzewam zasilacz Kondensatory nie są spuchnięte ani nic w tym stylu co mogę jeszcze sprawdzić. Diody wydaje mi się że też są ok chociaż jak przykładałem do niw według biegunowości to na mierniku widniało cały czas 1 nic się nie zmieniło a gdy zamieniłem bieguny czyli + DO - i - do + to pokazywało jakieś wartości jestem początkujący więc prosiłbym o pomoc waszą gdyż w serwisie może mnie to więcej kosztować.

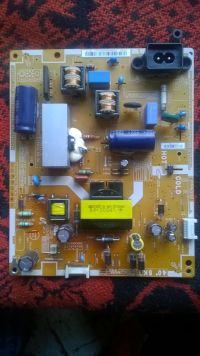

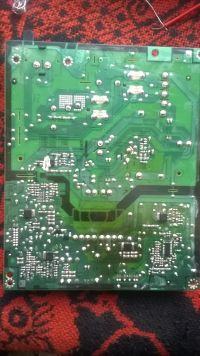

    Uszkodzony zasilacz PSLF760C04A REV 1.3 z telewizora Samsung UE40EH5020W Uszkodzony zasilacz PSLF760C04A REV 1.3 z telewizora Samsung UE40EH5020W
  • PCBway
  • Poziom 43  
    wojsie8148 napisał:
    Diody wydaje mi się że też są ok chociaż jak przykładałem do niw według biegunowości to na mierniku widniało cały czas 1 nic się nie zmieniło a gdy zamieniłem bieguny czyli + DO - i - do + to pokazywało jakieś wartości

    Pierwszy pomiar raczej jest prawidłowy (wskazanie "1" to przepełnienie , brak zwarcia tego elementu).
    Kolejny pomiar, nie podałeś jego wartości ale (można przyjąć za prawidłowy), ten pierwszy pomiar jest podstawowy.
    wojsie8148 napisał:
    gdyż w serwisie może mnie to więcej kosztować

    Wystarczy poprosić o ekspertyzę i wycenę, potem zdecydujesz się o naprawę.
  • PCBway
  • Poziom 40  
    Tam nie ma biegunowości tylko doda ma Anode/Katode
  • Poziom 43  
    HD-VIDEO napisał:
    Tam nie ma biegunowości tylko doda ma Anode/Katode

    Post jest bez sęsu, co ma wnieść ?
    Dioda ma polaryzację (biegunowość)
  • Poziom 9  
    Przeczytałem sobie o didach więc już coś tam wiem więc uważam że diody są ok. Teraz pytanko za co dalej się wziąć rezystory również są sprawne
  • Poziom 40  
    kokapetyl napisał:
    (można przyjąć za prawidłowy),

    Post jest bez sęsu, co ma wnieść ?

    Do jakich wartości się odnosisz, że można przyjąć za prawidłowe
  • Poziom 43  
    wojsie8148 napisał:
    Teraz pytanko za co dalej się wziąć

    Pozostaje pomiar napięć, masz tam dwa duże kondensatory (na 450V) jakie jest na nich napięcie ?
  • Poziom 9  
    ustawiłem miernik na prąd zmienny i zakres do 750v pokazuje 683 na obydwóch
  • Poziom 43  
    wojsie8148 napisał:
    ustawiłem miernik na prąd zmienny

    Pomijając pojęcie prądu i napięcia, to na tych kondensatorach powinno być około 380-400V napięcia stałego, nie zmiennego.
    Naprawa tego sprzetu, chyba przekracza Twoje możliwości, oddaj sprzęt do ekspertyzy, ewentualnie naprawy.
  • Poziom 9  
    na stałym pokazuje 314
  • Poziom 40  
    kokapetyl napisał:
    powinno być około 380-400V napięcia stałego


    Po co wpisujesz takie bzdury początkującemu.
  • Poziom 9  
    dodam że na wyjściach do logiki niema żadnych napięć
  • Poziom 40  
    Na boku płyty jest złącze przy napisie "COLD", zrób bardziej wyraźnie zdjęcie.

    Zmierz napięcie na diodzie (katoda) - miernik na zakresie DC, względem masy zimnej (strona oznaczona jako COLD).

    Uszkodzony zasilacz PSLF760C04A REV 1.3 z telewizora Samsung UE40EH5020W
  • Poziom 9  
    Zmierzyłem i nic nie pokazuje tylko 0 zaraz dodam zdjęcia

    Uszkodzony zasilacz PSLF760C04A REV 1.3 z telewizora Samsung UE40EH5020W Uszkodzony zasilacz PSLF760C04A REV 1.3 z telewizora Samsung UE40EH5020W

    Dodano po 14 [godziny] 37 [minuty]:

    widać na tej stronie lutu że te dwa elementy eklsplodowały ten ICM805 QQ855
  • Poziom 40  
    Ogólnie nie działa strona pierwotna przetwornicy a usterka jest po stronie wtórnej.

    ICM803 - wygląda na diodę programowalną TL431
    QQ855 - jest jakimś tranzystorem, prawdopodobnie P-N-P


    Nie mogę znaleźć sch. do PCB

    Zobaczyć czy da się odczytać cechowanie na tych uszkodzonych SMD

    Dodano po 15 [minuty]:

    W/g:
    BN44-00496A > BN44-00501A

    ICM803 - to TL431
    QQ855 - (cechowanie 2P) - FMMT2222R , N-P-N (?)
