RCF SUB 718-AS - świeci status - brak dźwięku.

24 Sie 2017 15:04 1290 1
  • Poziom 19  
    Witam

    Subwoofer jak w temacie przestał mi działać na imprezie - zaczęła mrugać dioda "STATUS". Sprzęt nie był katowany - potencjometr głośności był ledwo ustawiony na "2" ze skali "10".
    Po wyłączeniu z sieci i ponownym włączeniu, sub zaczął grać normalnie i tak do końca imprezy. Tydzień później sytuacja się powtórzyła z tą różnicą że po ponownym włączeniu już dioda "STATUS" nie gaśnie tylko świeci - tzn. krótko gaśnie raz na ok 3 sek.
    W instrukcji obsługi jest napisane że oznacza to iż : "Temperature protection is Active"

    Dodam że nigdy ten sub nie pracował nawet na 1/3 swoich możliwości i wątpię żeby się przegrzał. Poza tym STATUS mruga nawet gdy cały moduł jest zimny!

    Zdobyłem schemat modułu DigiPro 1000 ( w moim subie jest moduł Digipro 600M - ale są one praktycznie bardzo podobne ).

    RCF SUB 718-AS - świeci status - brak dźwięku.

    RCF SUB 718-AS - świeci status - brak dźwięku.

    RCF SUB 718-AS - świeci status - brak dźwięku.

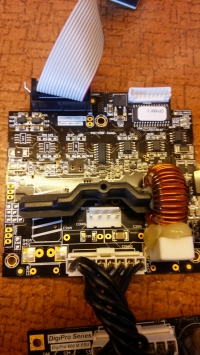

    Moduł ten składa się z :

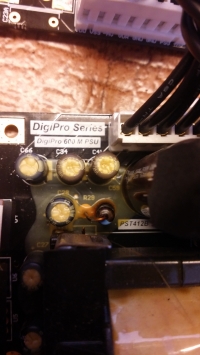

    PSU - DigiPro 600M PSU
    RCF SUB 718-AS - świeci status - brak dźwięku.
    Płytki wzmacniacza - DigiPro 1000S AMPLI
    RCF SUB 718-AS - świeci status - brak dźwięku.

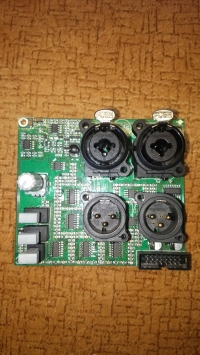

    Płytki panelu wejść i regulacji - SCH.PRO-S 1507
    RCF SUB 718-AS - świeci status - brak dźwięku.

    Schemat jest rezultatem "reverse engineering" ale skoro nie ma dostępu do oryginału to i tak jest bardzo przydatny.
    Załączam schemat tutaj, żeby zainteresowani mogli przejrzeć o co chodzi i ewentualnie pomogli w diagnozie.
    DigiPro-10...matics.pdf Download (3.8 MB) DigiPro-10...Layout.pdf Download (2.97 MB) DigiPro-10...Supply.pdf Download (4.46 MB)

    Ponieważ jest to Subwoofer - na płytce wzmacniacza jest tylko jeden kanał.

    Co zostało sprawdzone :

    Zasilanie z PSU na CONN 2 :
    VDD = +13,2 V
    VSS = -13,4 V
    -HV = -87 V
    VDR = -72V
    GND = 0V
    GND = 0V
    PSU = 0V (?) - nie jestem pewien czy tak powinno być.
    +HV = +85V

    Końcówka mocy - MOS7 i MOS8 : IRFB4229 - oba wylutowane, zmierzone i wydają się być sprawne.
    Zasilanie U7 ( 7805) = we +12,79V wy +4,95V
    Zasilanie U8 PIC 16F883 (VDD pin 20) = +4,95V
    Zasilanie U11 MCP9801M (VDD pin 8) = +4,95V

    Ponieważ dioda STATUS mówi nam o termicznym zabezpieczeniu zacząłem się przyglądać układowi U11
    U11 pin 1 ( SDA) oraz pin 2 (SCLK) wygląda tak:

    RCF SUB 718-AS - świeci status - brak dźwięku.

    Na moje oko tu chyba coś jest nie tak..


    Na pinie 3 ALERT jest stan wysoki = +4,93V i jest podany na pin 9 U8 PIC16F883.

    Sprawdziłem również wyjście PSU z zasilacza i tu mam 0V - niezależnie czy odłączę gałąź OPTO PSU ze złącza CONN2.
    Wydaje mi się że powinno tam być napięcie około +5V, ponieważ patrząc na schemat - napięcie te pochodzi z zasilania U11 i jest podane poprzez rezystor R51 (10K).
    W momencie gdy opto zadziała, sygnał powinien być zwierany do masy - no chyba że się mylę?! Czyżby PIC walnięty?

    Ponieważ nie mam doświadczenia z układami wzmacniaczy cyfrowych a tym bardziej z PIC, proszę doświadczonych kolegów o poradę.
    Wszelkie konkretne sugestie będą mile widziane.

    W sobotę mamy kolejne granie i to w plenerze więc sub by się przydał.

    Pozdrawiam serdecznie


    Ciąg dalszy pomiarów:

    A więc do testów podniosłem nogę 6 U8 (PIC) i zmierzyłem sygnał OPTO PSU który wygląda tak:
    RCF SUB 718-AS - świeci status - brak dźwięku.

    Pomiar rezystancji tejże odpiętej nogi względem masy układu to tylko 102 Ω. Nie wiem czy to nie za mało?! Oczywiście na podniesionej nodze nie ma żadnego napięcia. natomiast gałąź OPTO PSU do masy ma 13.8 K Ω.

    Dioda STATUS wciąż mruga...

    Może ktoś ma pomysł co jeszcze zmierzyć przetestować?
    Wszelkie sugestie mile wskazane. :D
