Bosch SGS55E98EU/37 - po zwarciu nie grzeje grzałka, uszkodzony programator.

25 Aug 2017 11:19 1566 5
  • Level 9  
    Witam.

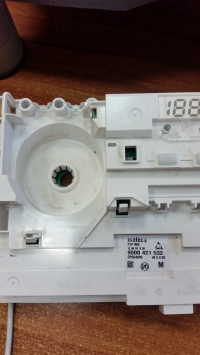

    W mojej zmywarce nastąpiło zwarcie przy wtyczce do kontaktu. Po naprawie gniazdka okazało się, że zmywarka zmywa, lecz nie grzeje wody. Grzałka na krótko - grzeje. Rozebrałem programator i okazało się, że jest ślad po spaleniu 1 elementu. Programator Melecs 9000 421 532. EPG54049 Płyta LT 5560 005190_b

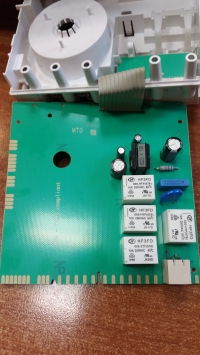

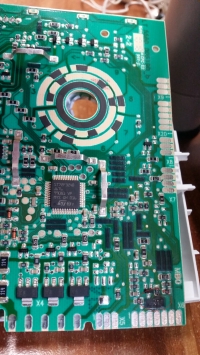

    Poniżej zdjęcia płyty i pytanie, czy posiada może ktoś z was taka płytę i chciałby sprzedać? Ew. wie gdzie można coś takiego dostać, poza serwisem Boscha oczywiście.
    Bosch SGS55E98EU/37 - po zwarciu nie grzeje grzałka, uszkodzony programator. Bosch SGS55E98EU/37 - po zwarciu nie grzeje grzałka, uszkodzony programator. Bosch SGS55E98EU/37 - po zwarciu nie grzeje grzałka, uszkodzony programator. Bosch SGS55E98EU/37 - po zwarciu nie grzeje grzałka, uszkodzony programator.
    Czy Twoje urządzenia IoT są bezpieczne? [Webinar 22.06.2021, g.9.00]. Zarejestruj się za darmo
  • LegrandLegrand
  • Level 39  
    To nie żaden element - po prostu przepalone ścieżki albo mostek węglowy. Wystarczy naprawić np. kawałkiem przewodu, ale najpierw przydałoby sie zastanowić nad przyczyną przepalenia. Co jest podłączone do tego złącza krawędziowego?
  • LegrandLegrand
  • Level 9  
    Wow! Dzięki za szybką odp. :) jutro rozbiorę ją jeszcze raz i sprawdzę po kablach od wtyczki krańcowej do czego prowadzą. Podejrzałem podobną płytkę w google i w tym miejscu (mojego nadpalenia) ma ''mostek węglowy'' z tym, że o połowę cieńszy niż w mojej (tak mi się wydaje, że jest cieńszy, a może po spaleniu nabrzmiał). Czy ten mostek łączy ze sobą wszystkie ścieżki które są pod nim? W zmywarce był też uszkodzony zasobnik soli z którego milimetrowym strumieniem gdy dostał ciśnienia sikała woda podczas pracy zmywarki. Prawdopodobnie ona zrobiła zwarcie. Kilka elementów miało nagar solny. Zasobnik wymieniłem i teraz jest sucho.
  • Moderator
    kazrafal wrote:
    Czy ten mostek łączy ze sobą wszystkie ścieżki które są pod nim?
    Nie i to trudno stwierdzić gdzie i co ma być połączone (ja te napylania, mostki) delikatnie ściągam skalpelem i potem widać co z czym ma być połączone :D Jednak popatrz na foto i na zaznaczone elementy uszkodzenie podobne...
    Bosch SGS55E98EU/37 - po zwarciu nie grzeje grzałka, uszkodzony programator.
  • Level 13  
    Najprawdopodobniej łączy on dwie najbardziej oddalone od siebie ścieżki, bo taka jest logika stosowania mostków.
  • Level 9  
    Loker wrote:
    ...najpierw przydałoby sie zastanowić nad przyczyną przepalenia. Co jest podłączone do tego złącza krawędziowego?

    Kable wychodzące z kostki krańcowej są koloru niebieskiego i prowadzą do:
    1 termostatu:
    Bosch SGS55E98EU/37 - po zwarciu nie grzeje grzałka, uszkodzony programator.
    2 Płytki przy zasobniku soli:
    Bosch SGS55E98EU/37 - po zwarciu nie grzeje grzałka, uszkodzony programator.
    3 Przepływomierza :
    Bosch SGS55E98EU/37 - po zwarciu nie grzeje grzałka, uszkodzony programator.

    Ok., więc skrobie i lutuję. Mam nadzieję, że nie wybuchnie :)
