Co to za element elektroniczny na zdjęciu?

28 Wrz 2017 14:41 1026 8
  • Poziom 2  
    Witam,

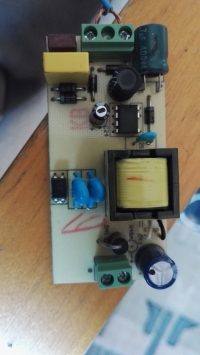

    Mam problem z rozpoznaniem elementu oznaczonego czerwoną strzałką - nie mam pojęcia co to jest, nie ma żadnych oznaczeń. Płytka która widnieje na zdjęciu to zasilacz 12 V 20 W do LED. Jakiś filtr EMI? Albo kondensator..

    Natomiast zieloną strzałką oznaczone jest to kondensator foliowy? Oznaczenie na nim to T 1.25A 250 V.

    Co to za element elektroniczny na zdjęciu?

    P.S.

    Co to za element elektroniczny na zdjęciu?
    Takie dodatkowe pytanko szybkie, co najczęściej może uwalić się w takiej płytce od zasilacza?
    Brak napięcia 12 V na wyjściu płytki.


    Dziękuję z góry za pomoc :)
  • Tektronix
  • Pomocny post
    Poziom 43  
    Orzech143 napisał:
    Natomiast zieloną strzałką oznaczone jest to kondensator foliowy? Oznaczenie na nim to T 1.25A 250 V.
    Bezpiecznik. Dane sam podałeś.
  • Tektronix
  • Poziom 2  
    Dzięki wielkie :). Może w takim razie bezpiecznik padł. Bo nic za nim nie ma..
  • Pomocny post
    Poziom 34  
    Nie ma??? Przecież to początek układu...
    Przed wymianą bezpiecznika warto na początek sprawdzić układ Graetza, czy któraś z diod nie przebita.
  • Poziom 2  
    rnb_bolii napisał:
    Nie ma??? Przecież to początek układu...
    Przed wymianą bezpiecznika warto na początek sprawdzić układ Graetza, czy któraś z diod nie przebita.


    Ehh niestety masz rację, przebite są dwie diody, ciekawe czy coś jeszcze uległo uszkodzeniu. Cewka przewodzi. kondensatory są sprawne.
  • Poziom 43  
    Orzech143 napisał:
    ciekawe czy coś jeszcze uległo uszkodzeniu
    Być może spalił się układ scalony sterownika przetwornicy. Sprawdzisz jak wymienisz uszkodzone, lub (to trochę wiedzy wymaga )w oparciu o DS tegoż układu.
  • Poziom 14  
    Na czas uruchamiania proponuję wstawić żarówkę powiedzmy 40W/230V zamiast tego bezpiecznika, o który pytałeś. W sprawnym układzie, żarówka ta rozbłyśnie na chwilę, po czym zgaśnie, a na wyjściu zasilacza powinno być wtedy 12V. Żarówka ta uchroni zasilacz przed eksplozją (być może), a Ciebie przed odłamkami, gdyby było jeszcze coś nie tak z zasilaczem po naprawie.

    Pozdrawiam, KT
  • Poziom 20  
    I ogarnij ten oskubany z izolacji przewód sieciowy na złączu ARK, bo zrobi zwarcie albo ulegniesz porażeniu...
