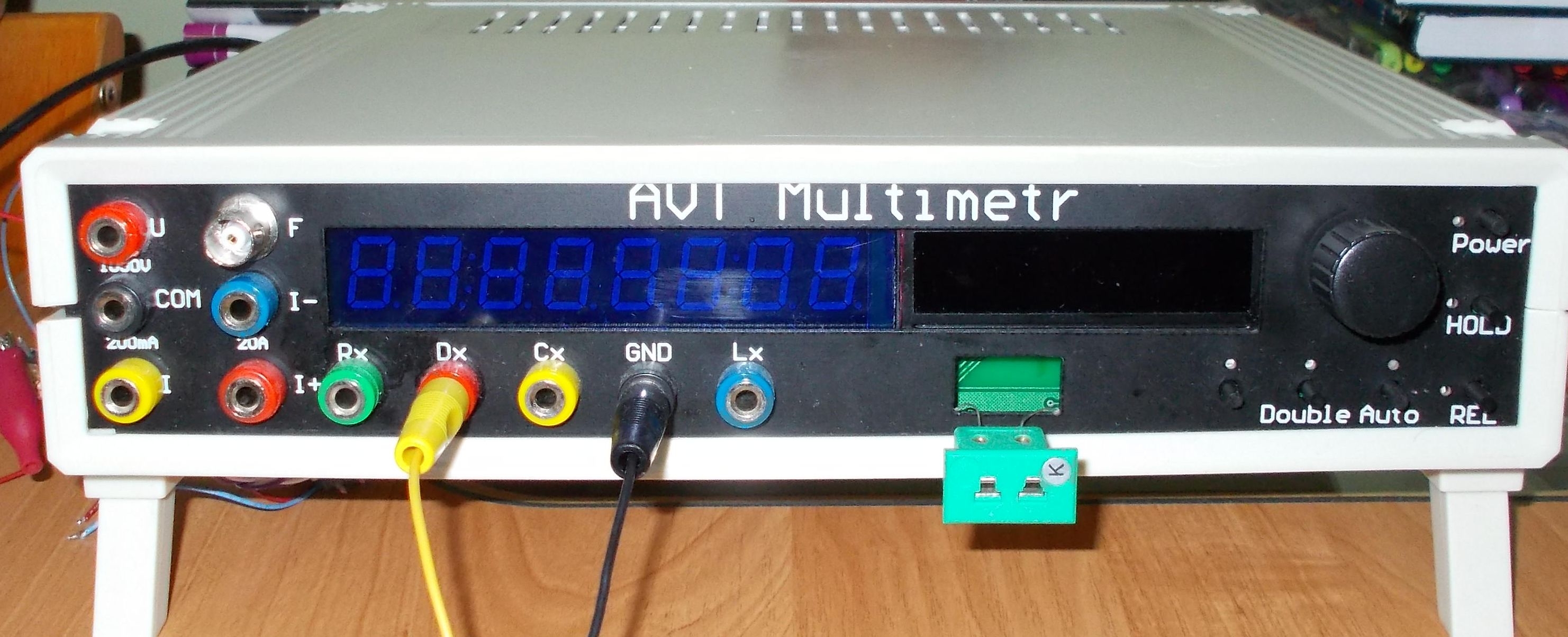

Multimetr 4.5 cyfry "UIRftCLT", USB izolowane, terminal VT100

29 Sep 2017 11:04 8619 34
  • Can you write similar article? Send message to me and you will get SD card 64GB.
    About Author
    User removed account
    User removed account  
    User removed account wrote 0 posts with rating 0, helped 0 times. Been with us since 1978 year.
  • Relpol przekaźnikiRelpol przekaźniki
  • #2
    jankazik
    Level 16  
    Czy porównywałeś dokładność pomiarów z jakimś wzorcem ? Jeżeli tak to czy są (i ew. jakie) różnice.
  • #3
    User removed account
    User removed account  
  • #5
    jankazik
    Level 16  
    Znam te problemy. Żeby sprawdzić dokładność mojego miernika opartego o 7135 (i wszystkich pozostałych jakie mam) kupiłem u naszych skośnookich przyjaciół za kilka zł wzorzec 2,5V , 5V , 7,5V i 10 V pomierzony wg Agilent 34401 do piątego miejsca po przecinku. Ostatnia cyfra mojego miernika różni się od tego wzorca o 2-4 cyfry w zależności od zakresu. W dzielniku wejściowym 2-20-200 zastosowałem rezystory 0,1%.
  • Relpol przekaźnikiRelpol przekaźniki
  • #6
    User removed account
    User removed account  
  • #7
    Hetii
    Level 16  
    Fajnie to wygląda :)

    Jakie duże masz odległości między układem pomiarowym od LC a zaciskami? Stosujesz jakąś programową korekcję pojemności układu?

    Jaki układ wejściowy do pomiaru częstotliwości użyłeś? Jakieś specjalne ekranowany użyłeś? Jaką maksymalną częstotliwość jesteś wstanie mierzyć bez preskalera?
  • #8
    User removed account
    User removed account  
  • #9
    NDN Warszawa
    Level 11  
    Witam
    Mam kilka pytań do projektu :
    Quote:
    pomiar napięcia DC, AC (RMS), AC+DC 4 zakresy 1, 10, 100, 1000V

    Czy miernik mierzy wartość RMS jako wyliczanie stosunku napięcia , czy tez jest to pomiar TrueRMS.
    Quote:
    pomiar prądu do 20A (ACS712)

    Dlaczego ten układ ? Zapewnia on niewielką dokładność: 1,5% - co w przypadku miernika 4,5 cyfry nie koniecznie jest najlepszym rezultatem.
    Przykładowo nagroda w konkursie czyli SANWA PC7000:
    DCA 500u/5000u/50m/500m/5/10A ±(0.1% + 20)
    ACA 500u/5000u/50m/500m/5/10A ±(0.6% + 40)
    Co skłoniło Pana do zastosowania układu na bazie czujnika Halla a nie bocznika ?
    Jaki jest ogólnie koszt budowy tego miernika (o ile jest Pan w stanie to ocenić ).
  • #10
    User removed account
    User removed account  
  • #11
    nukedman
    Level 12  
    R-MIK wrote:
    Rezystorów mocy 0,1% nie znalazłem w ofercie popularnych sklepów.


    Nie znalazles, bo z reguły nie ma potrzeby uzyskania takiej absolutnej precyzji komponentów (co nie znaczy że takich nie ma! np Y14880R10000B9R - ale cena jest paskudna). Cały "myk" polega na stabilności temperaturowej i w czasie, resztę tolerancji załatwia kalibracja.

    Rezystor 100mR 1% 2W o mniejszym współczynniku temperaturowym (75ppm) (np WSL2816R1000FEK) jesteś w stanie kupić za pół tej ceny i uzyskać lepsze parametry - można go skuteczniej chłodzić, zrobić porządne połączenie Kelvina i uzyskać mniejszą indukcyjność.

    Wbrew temu, co ma napisane TME na temat Twojego rezystora - nie będzie on miał 50ppm. Taka stabilność będzie do uzyskania jedynie w wersji czteronóżkowej. Zerknij na pierwszy wykres datasheeta - 100ppm to jest wartość, której możesz się spodziewać.
  • #12
    User removed account
    User removed account  
  • #13
    nukedman
    Level 12  
    R-MIK wrote:

    Dlatego zdecydowałem się na ACS712. Uzyskam porównywalna precyzje co i rezystorem a mam rozwiązany problem wydzielania się w nim dużej mocy i co dla mnie było dość istotne, izolacji galwanicznie.


    Oby tak było, jednak nie będzie to proste. Rozwiązanie z rezystorem musiałbyś skalibrować raz i wpływ temperatury (przy odpowiednim doborze komponentów) byłby niewielki. Tutaj temperatura będzie mocno wpływać na wynik cały czas, a więc musiałbyś ściągać charakterystykę (niestety w całym zakresie - ten czujnik ma 1.5% nieliniowości, zapewne zmiennej w temperaturze) przed każdym pomiarem, aby uzyskać porównywalną precyzję.

    Zerowanie zapewne pomoże w pewnym stopniu, ale kiedy będziesz je robił? Wymusisz na użytkowniku wciśnięcie przycisku zerowania przed puszczeniem prądu do pomiaru?

    Niewątpliwym plusem natomiast jest praktycznie bliski zeru błąd pomiaru mocy spowodowany brakiem spadku napięcia na rezystorze pomiarowym (w tym przypadku to tylko ~1.5mR). Weryfikacja dokładności pomiaru prądu pokaże, czy ten zabieg miał sens.
  • #14
    User removed account
    User removed account  
  • #16
    User removed account
    User removed account  
  • #17
    vayo
    Level 14  
    R-MIK wrote:
    oskar777 wrote:
    Witaj,

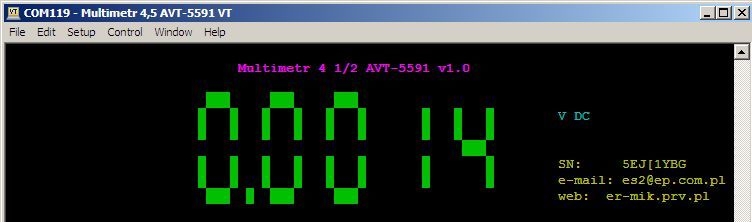

    Jak uzyskałeś te duże cyfry zielone na terminalu?

    To są spacje. Kolor tła ustawiony na zielony.


    Dorzuce swoje trzy grosze co do terminala. Temat stary prawie jak sam terminal, ale projektów z kolorkami praktycznie się nie spotyka(ło?). Kiedyś popełniłem ten projekt: Edytor kart SLE 5528 / SLE 4428
    Dziwnym trafem parę dni po jego publikacji znamy i nie wszędzie lubiany mirekk36 opublikował swoją bibliotekę do rysowania po terminalu:
    Terminal jako kolorowy wyświetlacz LCD ? (alfanumeryczny) ;) Oczywiście to tylko czysty zbieg okoliczności, bo mojego projektu nawet nie widział.
    Mnie do stosowania kolorków w terminalu zainspirowało menu jakiegoś starego modemu (xDSL) produkcji bodajże Lucent'a, a Ty jak się tym zaraziłeś?
  • #18
    User removed account
    User removed account  
  • #19
    paluszasty
    Level 25  
    Witam kolegę.

    Mam uwagę do tego stwierdzenia:
    "Co do ICL7135 to wymaga sporo wyprowadzeń mikrokontrolera ."

    Ten układ można podłączyć do uC z wykorzystaniem tylko 2 pinów. Wystarczy zliczać sygnały z ClockIn w czasie wysokiego stanu na BUSY.

    Od otrzymanej wartości trzeba odjąć 10001 i mamy już wynik.

    Patrz 6 strona noty:
    https://datasheets.maximintegrated.com/en/ds/ICL7135.pdf

    Robiłem tak komunikację uC z tym układem i działa bardzo ładnie, czemu zresztą miło by nie działać.

    Wcześniej miałem pomysł żeby odczytywać wartości z wyjść BCD ale to wymaga przynajmniej 9 pinów uC i jest bez sensu skoro można na 2 zrobić.

    Chyba że z jakiegoś powodu nie dysponujemy timerem
  • #20
    User removed account
    User removed account  
  • #22
    User removed account
    User removed account  
  • #23
    vayo
    Level 14  
    R-MIK wrote:
    O możliwości generowania kolorów, ustawianiu kursora wiedziałem, jeszcze z czasów TPSA i programu terminala do pomiaru linii na 5EES,

    5ESS to AT&T a później Lucent, więc inspiracja ta sama -TP S.A. "Łączy nas coraz więcej" :-)
  • #24
    User removed account
    User removed account  
  • #25
    ramrusazer
    Level 13  
    R-MIK wrote:
    - mam wszystko w jednym
    - zasilanie sieciowe, mienik nie wyłącza sie w najmniej oczekiwanym momencie w celu oszczedzania energii
    - czytelny wyświetlacz LED
    - nie muszę "żonglować" kablami przy zmianie wielkości mierzonej
    - nie zużywa mi sie przełącznik zakresów
    - lubię wyzwania


    Wyłączanie automatyczne można w wielu miernikach spokojnie wyłączyć (w/w sanwa, czy to PC5/7000 czy brymen mają wyłączanie APO)
    W przypadku dobrze zaprojektowanych multimetrów nie trzeba 'żąglować' można śmiało przełączać przełącznik zakresów między napięciem zmiennym/stałym, czy pomiarem nawet rezystancji bez uszczerbku dla miernika.

    Co do z używania się pokrętła... nie wiem co kolega za mierników używał, ale moja sanwa PC5000 mimo ok 12-13lat dosyć intensywnego używania nie wykazuje 'zużycia'... podobnie starszy metex, CHY, czy 6letni fluke.

    Na czytelność w Brymenie czy sanwie nie narzekam... Fluke z racji graficznego ekranu jest mniej czytelny, ale coś za coś.

    Fakt zyskania doświadczenia, czy po prostu robienie dla przyjemności nie podlega dyskusji.

    PS. Jeżeli kolega by potrzebował 7135.... to mogę odstąpić. Bo miałem na tym robić projekt ale zdecydowanie są ciekawsze układy dzisiaj.

    PS2. Co do boczników, spokojnie można dostać z demobilu dobrej klasy (0.5%) boczniki MERA, 60mV 20A, 30A, 60A
    Separację można rozwiązać już na 'sygnale' po pomiarze.
  • #26
    User removed account
    User removed account  
  • #27
    ramrusazer
    Level 13  
    3zł to raczej 1%... sporo boczników kupowałem ostatnio w farnell.
    Z demobilu nie mam problemu, mery działają bardzo przyzwoicie. Podobnie made in CCCP 30A 60mV mieści się w swojej klasie błędu.

    Metexy bywały różne... fakt że ja użytkuje od 20lat głównie automaty, więc za dużo kręcić wajchą nie trzeba.
    Podziwiam za 'cierpliwość' przy projekcie.

    PS. czy kolega nie zastanawiał się, czy by nie użyć jakiegoś 'nowocześniejszego' przetwornika ADC? sporo ma autozerowanie, kalibrację wewnętrzną, PGA.
  • #28
    User removed account
    User removed account  
  • #29
    ramrusazer
    Level 13  
    Ja w sumie aktualnie 'dużo' walczyłem z CS5532 (które też bym mógł podesłać... bo kilkanaście mi ich zostało). Tak to ciężko mi teraz wymieniać po modelach. Na stronie TI jest dosyć dobrej jakości wyszukiwarka po parametrach.

    Dzielniki można rozwiązać na analogowych kluczach z zabezpieczeniem ESD (np. MAX4559).

    Musiał bym poszukać w szpargałach, bo sporo takich kluczy i ADC się u mnie poniewiera.

    Co do bezpiecznika... aktualnie użytkuję Brymena BM235 w pracy (fluke 289 poszedł w odstawkę na bardziej precyzyjne pomiary), bardzo przyjemny i szybki miernik.
    W domu mam trochę inny zestaw mierników BM869s, PC5000, Metex 3850, CHY21C

    PS. w dokumentacjach Agilenta można podejrzeć rozwiązania dzielników (nie wiem czy typowo pod mierniki coś będzie, ja sporo zasilaczy od nich przeglądałem).
    Z pełnej dokumentacji mam tylko do Fluke 893A, którego kupiłem w tym roku. Ale to jest trochę nietypowy miernik.
  • #30
    User removed account
    User removed account
