    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse
    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse

    Poradnik jak wybrać system "Inteligentnego Budynku". PDF
    Automatyka Budynku z możliwością samodzielnego montażu i rozwoju (DIY).


    W tym poradniku możesz przeczytać o „kulisach” systemów Inteligentnego Budynku (IB), pomagających w doborze rozwojowego systemu na długie lata.

    Spis Treści Poradnika:


    Ogólne informacje o systemach IB:
    1) Średni czas życia systemu IB
    2) Rozbudowa systemu – po wykończeniu domu
    3) Łączna funkcjonalność systemu IB
    4) Możliwość integracji IB z zewnętrznym sprzętem komputerowym i innymi urządzeniami
    5) Dostępne interfejsy komunikacyjne i protokoły do ewentualnej integracji systemu IB
    6) Całkowite koszty i zyski z systemu IB
    7) Płatne i obowiązkowe przeglądy techniczne, dostępne aktualizacje, możliwość samodzielnej konfiguracji
    8) Stabilność i odporność systemu

    eHouse DIY – Zintegrowany system „All-in-one”: przewodowy | bezprzewodowy, do rozdzielni | puszek | OEM:
    9) Założenia zintegrowanego systemu BMS - eHouse Hybrid (PRO, LAN, RS-485, CAN, WiFi, RF)
    10) Warianty komunikacyjne i instalacyjne Automatyki Budynku eHouse
    11) Ogólna funkcjonalność automatyki budynku eHouse
    12) Porównanie najważniejszych wariantów systemu IB eHouse (LAN, RS-485, WiFi, PRO)
    13) Zdjęcia eHouse LAN (DIY), akcesoria, rozdzielnie 18-32 wyjść 230V/16A
    14) eHouse PRO – profesjonalna rozdzielnia centralna 128 wejść / 128 wyjść
    15) eHouse WiFi – sterowniki bezprzewodowe
    16) Moduły DIY2 dla hobbystów „zrób to sam”: IOT (ESP8266), Bufory I/O SPI, I2C dla RPI1/2/3 | BananaPRO

    Wstęp.




    Obecnie na rynku jest duży wybór systemów „inteligentnych” do domu czy mieszkania.Warto bardziej świadomie wybrać system automatyki budynku według swoich potrzeb i wymagań, tym bardziej że ma służyć przez co najmniej kilkanaście lat. Dlatego nie kierujmy się najniższą ceną, ładnym panelem sterującym czy aplikacją do zdalnego sterowania. Wybierzmy system funkcjonalny, stabilny i otwarty na przyszłe modyfikacje, bo nasze oczekiwania zmieniają się, zmieniają się technologie - a to najczęściej oznacza dodatkowe koszty rozbudowy, znacznie większe niż te same elementy na etapie planowania systemu IB.

    Systemy „inteligentnego domu” w dużej części są w Polsce traktowane jak drogi gadget i sprowadzają się do zdalnego sterowania lampką lub gniazdkiem. Wielu producentów nadużywa słowa „inteligentny” co wypaczyło trochę pojmowanie tego zwrotu (np. zwykły włącznik z podświetleniem jest już inteligentnym włącznikiem wg opisu producenta.)

    Automatyka budynku ma natomiast spełniać wiele praktycznych funkcji: zwiększyć bezpieczeństwo, pomóc oszczędzać energię elektryczną i grzewczą, elastycznie zarządzać ogrzewaniem czy zwiększyć komfort mieszkania. Powinna częściowo pracować samodzielnie po skonfigurowaniu, wykonując pewne czynności bez konieczności ingerencji użytkownika, a nie tylko umożliwić manualne zdalne sterowanie z panela czy smartfonu.
    Na rynku znajduje się wiele systemów „Inteligentnego Domu”:

    - tanie, marketowe rozwiązania (typu „Cena Czyni Cuda”) nie dające możliwości żadnej integracji ani rozwoju (często znikają z rynku po 2-3 latach, a ich czas życia jest podobny do okresu gwarancji, gdyż stosuje się mało żywotne elementy, aby obniżyć cenę do minimum),
    - drogie systemy oparte na znanych standardach/markach (płacimy głównie za logo, reklamy i prestiż oraz usługi, a rozszerzanie systemu kosztuje równie drogo jak wersja podstawowa),
    - systemy umożliwiające integrację i rozbudowę oraz samodzielny rozwój (DIY).

    Przy doborze systemu IB należy brać także pod uwagę:
    - średni czas życia systemu,
    - możliwość rozbudowy,
    - łączną funkcjonalność całego systemu,
    - możliwość integracji z zewnętrznym sprzętem komputerowym i innymi urządzeniami,
    - dostępne interfejsy komunikacyjne i protokoły do ewentualnej integracji z systemami zewnętrznymi,
    - koszty i zyski wynikające z działania systemu IB,
    - dostępne aktualizacje,możliwość samodzielnej konfiguracji,
    - stabilność i odporność systemu.
    Czytaj Więcej

    1. Średni czas życia systemu IB
    Na średni czas życia systemu ma wpływ wiele czynników np. zastosowane technologie i miniaturyzacja.
    - w przypadku układów montowanych w puszkach elektrycznych i małych obudowach, konieczne jest zastosowanie miniaturowych przekaźników, które są wielokrotnie mniej odporne od standardowych czy przemysłowych,
    - ze względu na brak wentylacji sterowniki mogą się także przegrzewać, co znacznie skraca ich czas życia,
    - układy radiowe „tracą” swoje parametry, przez co znacznie pogarsza się ich zasięg, głównie ze względu na utratę pojemności kondensatorów wraz z upływem czasu,
    - sterowniki pracujące na magistrali szeregowej bez izolacji galwanicznej, są bardzo narażone na przepięcia i uszkodzenia z nimi związane oraz zniszczenie całego systemu w przypadku przebicia napięć (np. uderzenie pioruna lub zwarcie magistrali do napięcia sieci 230V).
    Więcej informacji

    2. Rozbudowa systemu – po wykończeniu domu
    Większość projektów elektrycznych jest minimalistyczna, szczególnie w blokach mieszkalnych, co jest bardzo niefunkcjonalne i znacznie ogranicza możliwość ustawienia urządzeń w domu. Aby umożliwić sobie ewentualne przemeblowanie mieszkania w przyszłości, przestawienie urządzeń elektrycznych, komputera, sprzętu A/V, konieczne jest wykonanie dodatkowych punktów elektrycznych (gniazdka elektryczne, oświetlenie boczne lub zostawienie przewodów w zamaskowanej puszce elektrycznej czy pod tynkiem) oraz okablowania RTV. W przeciwnym razie w naszym domu będą królować rozdzielacze elektryczne i kable rozciągnięte po pokojach.
    Do instalacji należy stosować głębokie (60mm) puszki elektryczne potencjalnie mieszczące moduły elektroniczne automatyki.
    Generuje nam to dodatkowe koszty na początku, jednak po wykończeniu domu koszt dołożenia przewodu rośnie kilkadziesiąt razy, biorąc pod uwagę konieczność kucia ścian, gipsowania i ponownego malowania.
    Ważny jest także sposób ułożenia okablowania elektrycznego w pomieszczeniach.
    Aby umożliwić instalację prawie dowolnego systemu w przyszłości należy sprowadzić wszystkie przewody do skrzynki rozdzielczej w pomieszczeniu jak w przykładzie eHouse LAN. Pozwoli nam to stosować zarówno systemy dopuszkowe radiowe (np. eHouse WiFi) jak i przewodowe systemy instalowane w rozdzielniach.
    Jako podstawowy system ZAWSZE zalecamy stosować systemy przewodowe do małych rozdzielni, a tylko jako mało krytyczne rozszerzenia systemu - bezprzewodowe (ściemniacze, czujniki temperatury, itd.), natomiast rozwiązania bateryjne tylko w ostateczności.

    3. Łączna funkcjonalność systemu IB
    Systemy inteligentnego domu posiadają różną funkcjonalność i możliwości. Systemy „nierozwojowe” i bez możliwości integracji są znacznie tańsze niż te, które umożliwiają integrację i rozbudowę. Na przykład inteligentne gniazdka na pilota podczerwieni można nabyć tanio w marketach, jednak spoza domu nie można nimi sterować. Można wyróżnić:Sterowanie: Lokalne (w domu) / Zdalne (przez internet)

    - Typy punktów inteligentnych:
    * wejścia on/off – podłączenie włączników, czujników alarmowych,
    * wejścia pomiarowe: podłączenie czujników (temperatura, oświetlenie, wilgotność, gaz),
    * wyjścia on/off – podłączenie urządzeń elektrycznych,
    * wyjścia podwójne (otwórz/stop/zamknij) – do sterowania napędami rolet, bram, itd.,
    * ściemniacze – regulacja poziomu oświetlenia,
    * odbiornik podczerwieni – do sterowania systemem IB z pilota podczerwieni,
    * nadajnik podczerwieni - do sterowania zewnętrznymi urządzeniami (np. Audio-Video),

    - Panele sterujące: piloty podczerwieni, smartfon/tablet/SmartTV, PC, WWW,, włączniki,
    - Dodatkowa funkcjonalność: sceny świetlne, programy ogrzewania, terminarz-kalendarz, programy napędów, strefy zabezpieczeń, alarm, kontrola dostępu, raporty, makra, algorytmy zaawansowane, wizualizacje, itd.

    Należy brać pod uwagę, że cena wybranych opcji jest „zaporowa” w niektórych systemach:
    np. dedykowane panele operatorskie, ściemniacze, dedykowane włączniki z interfejsami komunikacyjnymi itd.

    4. Możliwość integracji z zewnętrznym sprzętem komputerowym i innymi urządzeniami
    Minęły już czasy, że budujemy dom i nic się nie zmieni przez kilkanaście lat. Technologie się tak szybko zmieniają a z nimi nasze potrzeby i oczekiwania, że z pewnością za kilka lat będziemy chcieli dołożyć coś do systemu bez wymiany go na nowy w całości. Dlatego należy stosować systemy rozwojowe dające dodatkowe możliwości i pozwalające na integrację zewnętrznych (przyszłych niezbędnych nam urządzeń).
    Aby integrować system z innymi urządzeniami musi mieć on zewnętrzne interfejsy komunikacyjne i protokóły transmisji (otwarte) umożliwiające zarządzanie systemu z zewnątrz i zarządzanie innymi urządzeniami.
    Najlepiej aby system posiadał przewodowe i bezprzewodowe rozszerzenia zintegrowane ze sobą w jedną spójną całość.

    5. Główne interfejsy komunikacyjne i protokoły do ewentualnej integracji systemu IB
    Od ilości dostępnych metod sterowania/zarządzania, interfejsów komunikacyjnych do integracji (z upublicznionym protokołem transmisji) zależy łatwość i koszt integracji z zewnętrznymi systemami:
    - Podczerwień (łatwa integracja ze sprzętem Audio/Video)
    - BlueTooth
    - WiFi, Ethernet, Internet (*)
    - RS-232, RS-485
    - GSM/SMS
    - RF
    - HTML Request (WWW) (*)
    - Modbus (TCP/IP *)
    - TCP/IP Client/Server (*)
    - system plików, ftp, email (*)
    - itd.
    Szczególnie korzystne są metody oznaczone (*) gdyż nie wymagają dodatkowego osprzętu (bramek komunikacyjnych, interfejsów, przejściówek, zasilaczy) ani konieczności znajomości elektroniki. Metody te pozwalają na softwarową integrację z systemami.
    Czytaj Więcej

    6. Całkowite koszty i zyski z systemu IB.
    Na koszty związane z system Automatyki Budynku należy spojrzeć długoterminowo (kilkanaście lat).
    Dlatego warto podsumować:

    - koszt punktu inteligentnego różnego typu (nie tylko cena ostateczna systemu),
    - koszt sterowników IB i akcesoriów montażowych, baterii oraz ich średni czas życia,
    - niektóre radiowe urządzenia bateryjne (np. czujniki temperatury) posiadają wlutowane baterie, uniemożliwiające ich wymianę. Konieczne jest zakup i wymiana całego urządzenia na nowe i przekonfigurowanie systemu ze względu na inne adresy urządzeń. Zamówienie urządzenia z takim samym adresem jaki był wcześniej, kosztuje kilka razy drożej niż dla nowego adresu,
    - koszt okablowania i instalacji okablowania (centralna rozdzielnia, pokojowe rozdzielnie, instalacje dopuszkowe),żywotność systemu wraz z okablowaniem (przewodowe nawet do kilkunastu lat, bezprzewodowe 3..5 lat),
    - koszt wstępnej konfiguracji systemu (jeśli wykonuje ją firma) i czy daje możliwość zmiany konfiguracji samodzielnie,
    - możliwość serwisowania systemu, koszty serwisu i wymiany poszczególnych elementów systemu (np. konieczność wymiany całego sterownika czy tylko przekaźnika),
    - zyski energetyczne przy sterowaniu ogrzewaniem indywidualnym (do 30%),
    - zyski energetyczne przy sterowaniu oświetleniem (automatyczne),
    - regulacja wilgotności i sterowanie wentylacją / rekuperacją (utrzymanie zdrowych warunków mieszkalnych – brak alergenów, grzybów, pleśni, zawilgocenia ścian, zmniejszenie przenikalności cieplnej ścian, ograniczenie konieczności remontów do minimum).

    7. Płatne i obowiązkowe przeglądy techniczne, dostępne aktualizacje, możliwość samodzielnej konfiguracji.
    Niewątpliwą korzyścią i zyskiem finansowym jest możliwość samodzielnej aktualizacji oprogramowania i zmiany konfiguracji bez konieczności wzywania serwisu i płacenie za dodatkową usługę i dojazd. Są to bardzo ważne cechy dla każdego systemu czy samego instalatora. W przypadku, gdy właściciel nie posiada możliwości samodzielnej zmiany konfiguracji czy modyfikacji systemu wynikającej z bieżących potrzeb, może nieoczekiwanie zwielokrotnić koszty systemu poprzez konieczność regularnego wzywania serwisu technicznego.

    8. Stabilność i odporność systemu.
    Stabilność systemu i odporność na zakłócenia często zależy od zastosowanych technologi i interfejsu komunikacyjnego. Interfejsy przewodowe są znacznie bardziej stabilne i odporne od łączy radiowych. Systemy radiowe można łatwo zakłócić lub „zająć całe pasmo radiowe” (-) przy pomocy nadajników większej mocy - ogólnie dostępnych na rynku (np. Routery WiFi z opcją zmiany mocy nadawczej, „skanery/testery RF”, zagłuszacze). Dodatkowo w dużych skupiskach (bloki) urządzenia elektryczne, radiowe i zasilacze impulsowe mogą zakłócać sygnały radiowe automatyki budynku (szczególnie odczuwalne dla pasma 2.4GHz WiFi / BlueTooth). Mogą także powodować ciągłe restarty, zmianę kanałów wszystkich urządzeń, powodujące także efekt łańcuchowy dla pozostałych systemów w okolicy. W systemach radiowych bateryjnych rozładowanie baterii może być znacznie szybsze ze względu na duży „szum w eterze” i zakłócenia.


    Cecha / Interfejs komunikacyjnyEthernet (LAN) RS-485 CANRF, WiFi, BlueTooth ..230/110VIR
    Izolacja galwaniczna+- Opcjonalna+++
    Odporność nazakłócenia++---
    Odporność na sabotaż z zewnątrz (zagłuszanie, zakłócanie)++(-)(-)(-)
    Bezpieczeństwo przed włamaniem z zewnątrz++---
    Bezpieczeństwo przed włamaniem z wewnątrz+/- opcjonalne zabezpieczenia+---
    Żywotność systemu do rozdzielni – w latach (#)10.. (*)10.. (*)N/AN/AN/A
    Odporność na przepięcia i uszkodzenia przewodu+/--/--N/A-/-N/A
    Możliwe przegrzewanie się- (*)- (*)+ (**)+ (**)+ (**)
    Żywotność systemu do puszek – w latach (#)5..5..2..52..55..


    (*) przy wystarczającej wentylacji i chłodzeniu
    (**) brak możliwości chłodzenia = małe obudowy + puszki elektryczne
    (#) wartości szacunkowe


    9) Profesjonalna Automatyka Budynku eHouse BMS, z możliwością samodzielnego montażu, konfiguracji, programowania i integracji
    System Automatyki Budynku eHouse jest rozwijany od 2000 w roku w Polsce. Powstał z myślą o pasjonatach, hobbystach i instalacjach DIY (dla informatyków i elektroników) umożliwiając samodzielną instalację, tworzenie oprogramowania, dedykowanych algorytmów, integrację czy wizualizacje architektoniczne. Wszystkie informacje i opisy „krok po kroku” można znaleźć na blogu systemu http://idom.ehouse.pro/.
    Założenia systemu eHouse dają konkretną przewagę nad konkurencją i pełny wachlarz możliwości:

    - dowolne instalacje: przewodowe, bezprzewodowe, mieszane (hybrydowe),
    - instalacja w: rozdzielniach centralnych, pokojowych, puszkach elektrycznych do zabudowy (OEM),
    - gotowe sterowniki mikroprocesorowe z wbudowanym firmwarem eHouse umożliwiające łatwą konfigurację z dołączonej aplikacji,
    - duże sterowniki (kilkanaście do kilkuset punktów sterujących) znacznie obniżają cenę dużych instalacji,
    - niskonapięciowe sterowniki (12-14VDC) w pełni odseparowane od wysokich napięć przez zewnętrzne przekaźniki, umożliwiając bezpieczny montaż dla amatorów i hobbystów jak i instalatorów,stabilne i żywotne warianty eHouse do rozdzielni (działają bez serwisowo ponad 10 lat),
    - oprogramowanie eHouse na różne systemy operacyjne i urządzenia do konfiguracji, wizualizacji i sterowania graficznego (możliwość pracy w chmurze lub dostęp bezpośredni),
    - biblioteki programistyczne w różnych językach do integracji (np. C, Java, C#,Delphi , JavaScript, Android, PHP,.Net, .Net CF ), tworzenia własnych algorytmów i tworzenia indywidualnych wizualizacji graficznych,
    - profesjonalne akcesoria montażowe (moduły przekaźników, skrzynki rozdzielcze) znacznie upraszczające montaż, czynią system bezpieczny, profesjonalny i długowieczny, łatwy i tani przy serwisowaniu,system nie narzuca elementów wyposażenia wnętrz (włączników, gniazdek, paneli sterujących, typu używanego smartfona/tableta itd.),moduły ewaluacyjne i demonstracyjne do „nauki systemu” i konfiguracji na biurku.

    Zastosowania systemu eHouse BMS:
    - domy, budynki, mieszkania,
    - biura, hotele, condo, aparthotele,
    - domy / apartamenty na wynajem,
    - domy mobilne, kampery, jachty,
    - baseny,
    - gospodarstwa rolne, przechowalnie, magazyny.

    Zastosowania systemu eHouse główne funkcje:
    - pomiary i regulacje,
    - kontrola dostępu, ograniczanie funkcji,
    - zdalne sterowanie GSM/SMS, podczerwień, WiFi, Ethernet, Internet, BlueTooth, Chmura,
    - sterowanie napędami, dowolnymi urządzeniami elektrycznymi,
    - sterowanie sprzętem Audio-Video,
    - alarmy, powiadomienie SMS.

    10) Warianty komunikacyjne i instalacyjne systemu eHouse
    Aktualnie system występuje w kilku wariantach komunikacyjnych i instalacyjnych zintegrowanych ze sobą (eHouse Hybrid)





    InfoSposób instalacjiSterowniki i akcesoria
    RS-485DIY
    DOC
    DEMO
    Duże sterowniki dedykowane do małych rozdzielni lub samodzielnych obudów.
    Zawierają: wejścia pomiarowe, wejścia binarne, wyjścia binarne, ściemniacze, wejście/wyjście podczerwieni.
    RoomManager (RM) – sterownik pokojowy
    HeatManager (HM) – kotłowni, CO i wentylacji

    CommManager (CM) – sterownik napędów i alarm
    MP6-18 – Moduł przekaźników
    LAN
    (Ethernet)
    DIY
    DOC
    SCH

    DEMO
    Duże sterowniki dedykowane do małych rozdzielni lub samodzielnych obudów.
    Zawierają: (wejścia pomiarowe, wejścia binarne, wyjścia binarne, ściemniacze, wejście/wyjście podczerwieni)
    EthernetRoomManager (ERM) – sterownik pokojowy
    CommManager (CM) – sterownik napędów i alarm
    LevelManager – sterownik piętra/mieszkania
    PoolManager (EPM) – sterownik basenowy
    MP6-18 – Moduł przekaźników
    Zmontowane rozdzielnie: 18, 32
    IR Panel – Podczerwień IR TX/RX, Czujnik T, L
    WiFi
    2.4GHz b/g/n
    DIY, DOC, SCHMałe sterowniki „All-in-one” do puszek elektrycznych lub zabudowy (OEM). eWiFi Zawiera (Wyjścia binarne, ściemniacze, wejścia binarne, ADC, wej/wyj podczerwieni), zasilacz 230V.
    CAN / RF
    862MHz, 902/915MHz
    DIY
    DOC
    Małe sterowniki przewodowe/bezprzewodowe do puszek elektrycznych lub OEMEC – sterownik I/O,
    MP-DIMM – moduł przekaźników i ściemniaczy
    RF – moduł radiowy
    DIY2 Moduły elektroniczne DIY I/O, SPI, I2C, IOT (WiFi), MP
    PRODIY
    DOC
    DEMO
    Duże sterowniki do centralnej rozdzielniLINUX Server (RaspberryPi 1/2/3, BananaPRO) +
    Moduły I/O

    MP18 – Moduł przekaźników
    Zmontowane Rozdzielnie
    HYBRIDZintegrowany system eHouseRS-485 + LAN + CAN/RF + WiFi + PRO
    BMSIntegracja zewnętrznych systemów HW/SW Audio-Video, Alarmy, Termometry/Nastawniki, Kontrola Dostępu RFID, HVAC, Modbus itd


    eHouse posiada różne rozmiary sterowników, interfejsy i ich zasoby sprzętowe (inteligentnych punktów różnego typu):
    - średnie (10-20)
    - duże (40-100)
    - bardzo duże (100-512)

    Mnogość i zróżnicowanie rozwiązań pozwala tworzyć duże i bogato wyposażone instalacje hybrydowe znacznie taniej niż w systemach składających się z małych rozproszonych sterowników (jednopunktowych).
    Wykorzystanie zewnętrznych przemysłowych przekaźników znacznie zwiększa odporność i niezawodność sterowników elektronicznych oraz obciążalność styków.
    Sterowniki pokojowe instalowane bezpośrednio w pomieszczeniach sterowanych zmniejszają 3-5 krotnie ilość okablowania i nakłady na ich wykonanie w stosunku do instalacji w centralnych rozdzielniach.

    11) Ogólna funkcjonalność automatyki budynku eHouse:
    - autonomiczna praca dużych sterowników (LAN, RS-485, PRO),
    - nie narzuca elementów wykończeniowych (włączników, paneli sterujących, czujników itd. - można stosować ogólnie dostępne na rynku),
    - sterowniki posiadają możliwość upgradu firmwaru sterownika z aplikacji (bez konieczności demontażu) ,
    - sterowniki zoptymalizowane do kompleksowego sterowania, regulacji, sygnalizacji i zarządzania: pokojowe, napędów, basenowe, zabezpieczeń, kotłowni,
    - programowalne wejścia binarne (on/off),
    - inteligentne wyjścia binarne (on/off),
    - możliwość sterowania napędami rolet, bram, zaworów (2 linie on/off),
    - wejścia pomiarowe (ADC) pomiar i regulacja różnych wartości fizycznych (poziom oświetlenia, temperatura, napięcie, wilgotność, itd.),
    - wejście podczerwieni - zdalne sterowanie systemem eHouse z pilota podczerwieni,
    - wyjście podczerwieni - nauka kodów podczerwieni zewnętrznego sprzętu Audio/Video i zdalnego sterowania tym sprzętem z systemu eHouse,
    - ściemniacze PWM/DC – LED,
    - sceny świetlne/programy wyjść, programy regulacyjno-pomiarowe, programy napędów rolet, kalendarz-terminarz, strefy zabezpieczeń, makra, baza kodów podczerwieni,
    - Aplikacje Windows, Linux, Android, Java, WWW do zarządzania systemem i wizualizacji ze smartfona, tableta, smartTV, PC, przeglądarki,
    - praca hybrydowa – współpraca wszystkich wariantów eHouse (CAN, RF, LAN, RS-485, PRO, WiFi i przyszłych wariantów) umożliwiając tworzenie dowolnych instalacji: przewodowych, bezprzewodowych, do centralnych rozdzielni, do mini-rozdzielni (np. pokojowych), do puszek elektrycznych lub zabudowy,
    - praca w Chmurze lub bezpośredni dostęp przez internet,
    Możliwość tworzenia samodzielnej wizualizacji graficznej SVG (CorelDraw) dla oprogramowania eHouse i WWW (Demo),
    - biblioteki komunikacyjne i kody źródłowe do integracji: Java, Android, C, Delphi, PHP, JavaScript, .Net, .NetCF, itd.,
    - kontrola dostępu RFID (karty zbliżeniowe lub breloki),
    - Integracje z innymi systemami: alarmy, termostaty, rekuperatory, klimatyzatory,
    - sposoby integracji z zewnętrznymi systemami (HTML Request, Modbus, TCP/IP Client/Server, UDP Broadcast - statusy, MySQL, system plików),
    - Otwarty protokół komunikacji TCP/IP i UDP.

    12) Porównanie najważniejszych wariantów Systemu eHouse DIY (LAN, RS-485, WiFi, PRO).
    Sterowniki do rozdzielni (RS-485, LAN, PRO):

    - stosują niestarzejące się elementy,
    - posiadają dużą niezawodność,
    - nie przegrzewają się ze względu na brak miniaturyzacji i dużą przestrzeń,
    - posiadają dużą wytrzymałość i żywotność (ponad 10 lat – wielokrotnie więcej niż systemy radiowe czy dopuszkowe),
    - nie zawierają przekaźników na płytce PCB - stosują zewnętrzne przekaźniki z podstawkami na szynę DIN o odległości 45mm między elektroniką a - wysokim napięciem,
    - sterowniki LAN są odizolowane galwanicznie od pozostałych segmentów instalacji (uszkodzenie jednego nie wpływa na inne).



    Funkcja / ArchitekturaeHouse RS-485 eHouse LANeHouse WiFieHouse.PRO
    Interfejs KomunikacyjnyRS-485 full duplexEthernet (10Mb)WiFi 2.4GHz b/g/nEthernet, WiFi
    MediumPrzewodowy - szeregowyPrzewodowyBezprzewodowy AP lub 3*SSID P2PPrzewodowy (Ethernet) / bezprzewodowy (WiFi)
    Maksymalna odległość sumaryczna w topologii „gwiazdy” (**)300m, 1 terminator20m od switcha EthernetMax 10-50m do Routera WiFi20m (LAN)
    Typ przewoduUTP-8UTP-8-UTP-8
    Izolacja Galwaniczna Segmentów-+++
    Max. Liczba sterowników na segment2502502501
    RoomManager++--
    Sterowanie Napędami Rolet, Bram, okien (szt)CM (35)CM (35)20..128
    HeatManager (zarządzanie kotłownią i CO)+---
    Samodzielny system zabezpieczeńCMCM-eHouse.PRO server (soft)
    Wyjścia alarmowe CM (Syrena, światło ostrzegawcze, wczesne ostrzeganie, radiolinia monitoringu, powiadomienie SMS)CM (--||--)-Syrena, światło ostrzegawcze, wczesne ostrzeganie, radiolinia monitoringu, cichy alarm, powiadomienie SMS
    GSM/SMSSmsGateway.exe / CMCM (Sprzętowe)-eHouse.PRO + moduł GSM
    Inna KomunikacjaEmail, BlueTooth, Ftp, IR, RFIDIR-RFID, RS-232/485, CAN, RF, SPI, I2C, GSM
    Liczba wejść cyfrowychRM (12), CM (48)ERM (12-18), CM/LM (48)0-4256
    Obsługa włączników dotykowychzewnętrzny modułZewnętrzny moduł--
    Komputer zarządzającywymaga PC, CM, eHouse.PRONie wymaganyNie wymaganyOparty na Mikrokomputerze Linux eHouse.PRO
    Bramka komunikacyjna do sieci LAN(RS232<=>485) + PC, CM , lub eHouse.PRO Nie WymaganyRouter WiFi Nie Wymagany
    Oprogramowanie:WinXP..10, Linux, WWW,, Android, .Net, JavaWinXP..10, Linux, WWW,, Android, JavaWinXP..10, Linux, WWW,, Android, JavaWinXP..10, Linux, WWW,, Android, Java
    Bramka komunikacyjna do internetuPC,CM , eHouse PRO-/eHouse.PRO-/ eHouse.PRO-
    Wejścia pomiarowe/ Analogowe ADCRM (8), HM (16) <0..5V>ERM (8-15) <0..3.3V>1 <0..1V>-
    Wyjścia cyfrowe z drv. Przekaźników RM (32)ERM (32)0-4128 (256)
    ściemniacze PWM DC - LED RM (3) ERM (3)3-
    Napięcie zasilania5..14V + przekaźniki+LED5..14V przekaźniki+LED12V/5V lub 230V5V/3A
    12..14V/3A przekaźniki i czujki alarmowe
    PrzekaźnikiZewnętrzne (5V,9V,12V)
    Moduły Przekaźników 6..18
    --||--4 - wbudowane miniaturowe (230V/5A)Zewnętrzne (5V..12V) - Moduły Przekaźników 6..18
    FunkcjonalnośćSceny świetlne, programy regulacyjne, terminarz, baza IRSceny świetlne, programy regulacyjne, terminarz, baza IR, strefy zabezpieczeń, programy napędów-Sceny świetlne, programy regulacyjne, terminarz, strefy zabezpieczeń, programy napędów, integracje
    Nadajnik podczerwieni (IR)+ 23 standardy IR+ 23 standardy IR+23 standardy IR-
    Odbiornik podczerwieni (IR)+ Sony SIRC standard 12,15,20b+ Sony SIRC standard 12,15,20b+ Sony SIRC standard 12,15,20b-


    (**) - wymaga przetestowania i uruchomienia instalacji przed tynkowaniem budynku.

    Warianty eHouse - Porównanie Cała Tabela

    13) eHouse LAN (Ethernet) DIY:

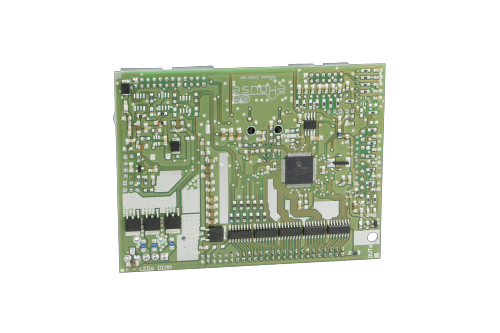

    Sterownik Pokojowy (ERM) „EthernetRoomManager” eHouse LAN do zabudowy (115*88*34) OEM.
    Sterownik mikroprocesorowy zawiera: 32 wyjścia binarne, 12 wejść binarnych, 3 ściemniacze, 8 wejść pomiarowych ADC, Wejście i wyjście podczerwieni. Wbudowany terminarz, sceny świetlne, programy regulacyjne-pomiarowe, programowalne kody IR.

    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse
    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse


    Moduły przekaźnikowe (MP6-18) zawierające przemysłowe przekaźniki+podstawki na szynę din, zastępujące połączenia śrubowe (pozwalające uzyskać 45mm odległości między niskimi a wysokimi napięciami). Zastępują kilkadziesiąt przewodów krosujących. Możliwość przycięcia płytki PCB do wymaganej ilości przekaźników od 8..18.
    Miedziana szyna zwierna (grzebień) do zwarcia wspólnych styków „COM” przekaźników eliminuje kolejnych kilkadziesiąt przewodów. Można ją ciąć na wymaganą długość.
    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse
    Profesjonalne rozdzielnie 18-32 wyjść 230V/16A. Zmontowane rozdzielnie pojedynczego segmentu eHouse LAN: metalowa skrzynka instalacyjna z zamkiem, zasilacz LED, szyny montażowe do prostego montażu.
    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse
    Schemat Podłączenia jednego segmentu eHouse LAN
    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse
    14) eHouse PRO - Rozdzielnia centralna 128 wejść binarnych / 128 wyjść z przekaźnikami.
    System oparty na mikrokomputerach (Raspberry PI 1..3, Banana PRO lub podobnych). Oprogramowanie serwerowe eHouse PRO realizuje integracje wszystkich wariantów eHouse. Udostępniono wiele interfejsów do integracji z systemem w obie strony TCP Client/Server, Modbus TCP/IP, SMS, HTML Request, System Plików, MySQL, Chmura, itd. Możliwe pisanie nakładek oprogramowania do integracji, dedykowanych algorytmów na system eHouse.
    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse
    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse

    15) eHouse WiFi.
    Miniaturowy sterownik „All-In-One” zawierający: do 4 wyjść przekaźnikowych, do 4 wejść binarnych, 3 ściemniacze, wejście/wyjście podczerwieni, wejście pomiarowe, opcjonalny zasilacz 230V (wersja OEM, DIY). Współpracuje ze sterownikami eHouse LAN, PRO we wspólnej sieci WiFi/Ethernet.
    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse

    16) Moduły DIY dla elektroników „zrób to sam”:
    Moduły elektroniczne do samodzielnego tworzenia systemów inteligentnych opartych na RaspberryPi i klonach oraz Autonomicznych sterowników WiFi
    DIY IOT: (WiFi ESP8266)
    Rozszerzenie modułu WiFi ESP8266 o peryferia zewnętrzne (przekaźniki, ściemniacze, zasilacz) umożliwiające samodzielną pracę.
    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHousePoradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse

    DIY I/O SPI, I2C
    Moduły wyjściowe (128) I2C z driverami przekaźnikowymi.
    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHousePoradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse


    DIY Moduły wejściowe SPI (128) z 5 wyjściami przekaźnikowymi.
    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHousePoradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse

    [na hasło „elektroda” 10% rabatu dla produktów DIY nie objętych promocją do 1.1.2018]
    Dla instalatorów dodatkowe rabaty


    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse
    Informacje ogólne: http://ehouse.info/
    Strona producenta: http://isys.pl/
    Blog DIY: http://idom.ehouse.pro/
    Forum: http://ehouse.pro/forum/
    Sklep producenta: http://eHouse.net.pl/


    Artykuł sponsorowany. //gulson

  • Ups
  • #2 04 Paź 2017 19:32
    Kuniarz
    Poziom 36  

    "Poradnik" jest tendencyjny ;-)

  • #3 04 Paź 2017 23:18
    Anderian
    Poziom 18  

    System wyglada troche jak domowa samoróbka :/

    Jaka bedzie orientacyjna cena na dom 120m2 ?

  • #4 05 Paź 2017 00:45
    ehouse
    Poziom 8  

    Cytat:

    System wyglada troche jak domowa samoróbka :/


    W systemie między innymi są gotowe sterowniki mikroprocesorowe PCB luzem, aż do profesjonalnych, zmontowanych rozdzielni różnych wymiarów. Wszystko zależy jaki budżet zamierza się na niego przeznaczyć i co zamierza się z tym robić:
    - np dla domów, mieszkań: rozdzielnie
    - dla instalacji niskonapięciowych, jachtów, domków rekreacyjnych, kamperów: zalane masami sterowniki PCB


    System jest także dedykowany osobom, które chcą coś więcej niż "zamknięte" systemy.
    Można samodzielnie programować, tworzyć algorytmy bez konieczności projektowania elektroniki i tworzenia własnych sterowników.

    Nawet jeśli ktoś to potrafi - zajmuje to cenny czas (miesiące jak nie lata) - nieadekwatny do kosztów gotowych rozwiązań DIY.


    Cytat:
    Jaka bedzie orientacyjna cena na dom 120m2 ?

    Cena systemu nie zależy od metra mieszkania , tak samo jak nie jest pan podać orientacyjnej ceny samochodu z silnikiem 3.5 litra.

    Ceny są zróżnicowane w zależności czy kupuje się same sterowniki luzem DIY, profesjonalne akcesoria montażowe, przemysłowe przekaźniki, czy zmontowane całe rozdzielnie.

    Ważne przy kalkulacji ceny jest optymalne (~100%) wykorzystanie zasobów poszczególnych sterowników, iloma i jakimi punktami zamierzamy sterować.
    - pomiary/regulacje
    - wyjścia/wejścia
    - napędy
    - audio/video
    - ściemniacze

    Przy instalacjach DIY możemy także sporo zaoszczędzić, gdyż system jest niskonapięciowy (12VDC) i tą część instalacji możemy bezpiecznie wykonać samemu nie ryzykując pożarem w domu czy porażeniem prądem.

    Cena Systemu zależy ściśle od poziomu
    Cytat:
    Samoróbki
    jak pan to ujął.

    Np. cena sterownika PCB EthernetRoomManager DIY posiadającego ~49 inteligentnych punktów różnego typu, kosztuje ok 13PLN/netto za punkt (Bez zewnętrznych przekaźników i akcesoriów).

    W przypadku zmontowanej średniej rozdzielni do samodzielnego montażu na 32 wyjścia 230V/16A z analogicznym sterownikiem i kompletem akcesoriów do profesjonalnego montażu, koszt jest niższy niż 92PLN/netto za punkt.

    Można więc sobie wybrać koszt systemu w zależności czy chcemy mieć profesjonalne zmontowane i długowieczne rozdzielnie z przekaźnikami+podstawkami na szynę DIN, czy robić instalacje "na pająku".
    [/quote]

  • #5 05 Paź 2017 09:01
    oskar777

    Poziom 24  

    Niech Pan podaje prawdziwą cenę a nie netto bo raz nie jest to zgodne z prawem drugi rzecz wprowadza w błąd. Taki mały offtop, dobrze by było poprawić http://www.isys.pl/ bo wyglądam przypomina czasy gierka.

  • #7 05 Paź 2017 12:31
    ehouse
    Poziom 8  

    Cytat:
    Ten pierwszy moduł na zdjęciu , tez z portem rj45.
    Jak po włożeniu wyciąga się z niego wtyczkę?
    Czy to gniazdo czasem nie jest aby źle zaprojektowane?

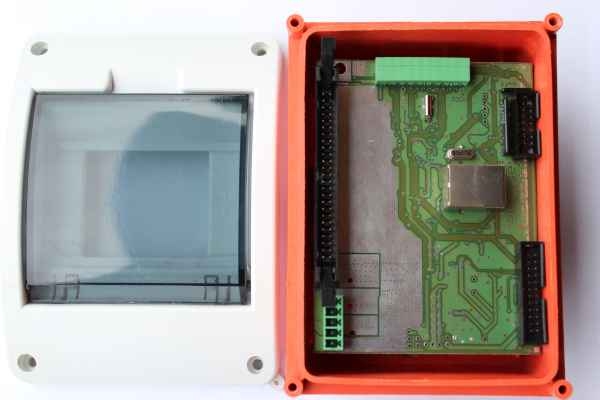

    Gratuluję spostrzegawczości, jest to jednak celowe (jest to 3 rewizja sterownika i zostało ono jeszcze bardziej zagłębione).
    Moduł jest do zabudowy (np do skrzynki bezpiecznikowej 5 modułów
    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse
    lub Obudowa na szynę


    Gniazdo istotnie jest wpuszczone tak aby wtyczka mieściła się w obrysie PCB, pozwala to ograniczyć wielkość obudowy do szerokości modułu - nie trzeba stosować większych obudów (zyskujemy ze 2 cm), ani wiercić otworów na wystające gniazdo. Włożenie wtyczki jest bezproblemowe, trzymanie się także, wyjęcie wymaga użycia plastikowego śrubokręta do podważenia zawleczki ale tak na prawdę tej wtyczki nie wyjmuje się wogóle poza wymianą sterownika. Zawsze można odłączyć przewód po stronie switcha.
    Zastosowanie może wymagać hermetycznej obudowy lub zalania masami silikonowymi co znacznie upraszcza montaż. Ze względu na dostępne 3 ściemniacze 12VDC nie chcieliśmy miniaturyzować tego sterownika aby nie ograniczać chłodzenia modułu




    Panie OSKAR777 po co to hejtowanie i jeszcze nie na temat...
    jest wyraźnie napisane NETTO, skoro ma pan konto firmowe to powinien pan to rozumieć. Co do strony jest rozwijana od ~2000 roku, a moda powraca :). Ważne żeby była prosta i działała na każdym sprzęcie. Strona google.pl też nie świeci nowoczesnością od 20 lat, proponuję ich o tym przy okazji poinformować :).

  • #8 05 Paź 2017 12:44
    zolwik_rct
    Poziom 10  

    gdzie informacja, że tekst jest komercyjny (od 1/3 zaczyna się reklama eHouse)

  • Ups
  • #10 05 Paź 2017 14:24
    Tommy82
    Poziom 39  

    Nawet artykuł sponsorowany nie powinien mieć tytułu jak powyższy bo wprowadza w błąd.
    Prawidłowy tytuł to: Jak wybrać system eHouse.

  • Ups
  • #11 05 Paź 2017 14:33
    BK_klp
    Poziom 20  

    Zgadzam się z @Tommy82. Tytuł powiniem brzmieć: Poradnik jak wybrać system Inteligentnego Budynku pod warunkiem, że będzie to eHouse. :-D
    @ehouseZwracając się do kogoś "pan" należy zapisać to z wielkiej litery. Warto znać tę jedną z podstaw etykiety słowa pisanego.

  • #12 05 Paź 2017 14:36
    Anderian
    Poziom 18  

    a jaka jest tena tego systemu na dom gdzie mamy
    45obwodów oświetlenia
    11 stref grzewczych
    7 rolet
    6 stref podlewania ogrodu
    2 bramy
    7 pasków led 24v z regulacją jasności
    sterowanie rekuperatorem 0-10v

  • #13 05 Paź 2017 15:43
    ehouse
    Poziom 8  

    Anderian napisał:
    a jaka jest tena tego systemu na dom gdzie mamy
    45obwodów oświetlenia
    11 stref grzewczych
    7 rolet
    6 stref podlewania ogrodu
    2 bramy
    7 pasków led 24v z regulacją jasności
    sterowanie rekuperatorem 0-10v


    To zależy czy same sterowniki DIY czy zmontowane rozdzielnie oraz czy przewodowo / bezprzewodowo i czy mamy stan surowy budynku.

    Jeśli jest pełny wybór (dla rozdzielni + ewentualnie rozszerzenia WiFi (np. ściemniacze lub sterowniki napędów). Przy stanie surowym zawsze sugerujemy system przewodowy (większa długość życia nawet kilkanaście lat).

    2 rozdzielnie LAN każda: 32-wyjścia 230V/16A, 8 wejść pomiarowych (do podłączenia czujników temperatury), 3 ściemniacze 12VDC,
    eHouse LAN średnia rozdzielnia

    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse
    2*Rozdzielnie razem (45+11+6) wyjść

    Na napędy rolet, bram potrzebne są po 2 wyjścia (1 mała rozdzielnia na 18 wyjść)
    eHouse LAN mała rozdzielnia

    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse

    Daje to razem:
    - 82 wyjścia 230V/16A
    - 36 wejść on/off
    - 24 wejścia pomiarowe (do podłączenia cz. temperatury)
    - 9 ściemniaczy PWM LED 12VDC/3A
    - 3 wejścia podczerwieni do sterowania każdą rozdzielnią
    - 3 wyjścia podczerwieni do sterowania A/V
    - 3 zasilacze 12V/100W

    Alternatywnie jako ściemniacze lub sterowniki napędów można zastosować sterowniki WiFi DIY (każdy ma 3 wyjścia 12VDC/3A PWM)
    eHouse WiFi
    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse

    Rekuperatorem można sterować z wyjścia ściemniacza PWM potrzebna jest przejściówka na 1..10v


    Ceny znajdują się w sklepie

    Przy modułach DIY z pewnością jest dużo taniej, ale pracy jest proporcjonalnie więcej.

  • #14 05 Paź 2017 18:52
    Anderian
    Poziom 18  

    Czyli mamy 2x 4500 + 3100 =
    ale coś mało tych wejść, myślę że na każde wyjście musi być jedno wejście czyli potrzebuje ok 90 wejść

    a jak z aplikacją na iOS ?

  • #15 05 Paź 2017 20:26
    ehouse
    Poziom 8  

    @Anderian
    W EthernetRoomManager'ze (małe / średnie rozdzielnie) może być do 20 wejść on/off => 12 jest standardowo i można zabrać 8 pomiarowych jeśli nie podłączamy czujników pomiarowych. Trzeba skalkulować czy brać małe rozdzielnie 18 przekaźników-20 przekaźników i 20 wyjść
    czy średnie z taką samą ilością wejść a większą wyjść.

    Inna kwestia że często optymalne rozmieszczenie małych rozdzielni po domu ograniczy kable 230V i nakłady na ich robociznę (może być porównywalnie a nawet taniej).

    Dodatkowe opcje aby ograniczyć ilość włączników:
    - stworzyć sceny świetlne w sterowniku (1-24 obejmujące wyjścia on/off i ściemniacze)
    - stworzyć programy napędów rolet (na serwerze eHouse PRO) - rzadko potrzeba włączników do każdej rolety

    opcje tylko DIY:
    1) CM/LM 48 wejść on/off 77 wyjść on/off CommManager/LevelManager może pracować jako sterownik i/o lub wyjścia tylko w trybie napędów rolet
    2) eHouse.PRO - server + moduły I/O 128 wejść on/off , 128 wyjść on/off eHouse PRO do centralnej rozdzielni (pomiary i regulacje wymagają zewnętrznych czujników/nastawników temperatury z wyświetlaczem)
    3) więcej ERMów a mniej przekażników (zdecentralizować instalację stosując 1ERM na pokój) przekaźników wykorzystać tyle ile potrzeba.
    Moduły przekaźników (PCB) pozwalają na przycięcie na wymaganą długość (6-18) aby wykorzystać przemysłowe przekaźniki+podstawki DIN
    4) zastosować np. ściemniacze eHouse WiFi


    Co do oprogramowania to jest: Android, Java (dowolny system operacyjny PC) oraz WWW (dla dowolnego systemu operacyjnego i urządzenia po dołożeniu eHouse PRO serwera)
    Zrzuty ekranów - wizualizację można sobie tworzyć samemu w Corel Draw: Projektowanie wizualizacji graficznej

  • #16 05 Paź 2017 23:10
    1dino
    Poziom 9  

    Ja po długich rozważaniach wybrałem KNX.
    Cena być może wyższa (jak się kupuje w Niemczech czy na ebay to całkiem znośna).
    W Polsce Jung trochę zmądrzał i zaczyna być też znośnie.
    Wybrałem opcję z modułem Wago (serwer plus moduł KNX) więc proste wejścia i wyjścia włącz/wyłącz (24V) wychodzą tanio bo są realizowane na modułach cyfrowych Wago (4 lib 8 x). Ma też interfejs Dali do sterowania świateł.
    KNX "widzi" Wago więc współpraca z innymi modułami KNX jest bezproblemowa.

    KNX (oprócz wad, bo każdy system je ma) ma jedną niewątpliwą zaletę.
    Jest światowym standardem i zamkniecie czy bankructwo jednego producenta nie powoduje braku wsparcia czy problemów z wymianą uszkodzonych modułów.
    Moduły są drogie, ale jakość wykonania bezdyskusyjna.
    I jest stabilny co jest bardzo ważne, jeżeli ma sterować domem.
    Ostatnia sprawa - nawet po nastu latach ktoś będzie w stanie go serwisować a nie głowić się co w instalacji domowej zostało nawyczyniane i o co chodziło wykonawcy.

  • #17 06 Paź 2017 01:31
    Matheu
    Poziom 18  

    Dziwne.
    W tytule pisało "Poradnik ...", a w treści jest mowa tylko o produktach jakiejś firmie ehouse (???)

    Czyżby to była reklama?!?

  • #18 06 Paź 2017 02:33
    robja
    Poziom 14  

    Ja dowiadywałem się o EIB/KNX w 2004 roku, bez żadnych firewerków (kilkadziesiąt wyjść) i zaproponowali mi 70-80 tys pln .
    ściemniacze kosztowały 3200pln/szt, punkty pomiarowe 1000/szt, konfiguracja serwera 10tys/pln, panele po 1500-4000Euro.
    Każdy włącznik po 800 złotych.

    O samodzielnej konfiguracji i integracjach nie było mowy.

    Kupiłem wtedy ehouse (RS-485) - pracował pod nadzorem PC, który działa do dziś. Kosztował mnie w wersji DIY 15 tys pln, przy czym mam sterowniki pokojowe w każdym pomieszczeniu 12 szt - (ponad 400 wyjść przekaźnikowych (gniazdka, oświetlenie, napędy, zapasy pod płytami GK).

    Zależało mi wtedy bardzo na podczerwieni (sterowanie systemem ehouse) i sterowanie sprzętem RTV, HiFi (naukę kodów i dodawanie do systemu) w każdym pokoju niezależnie (nie było wtedy smartfonów, tabletów, bluetooth, itd).

    Zresztą do dziś uważam że podczerwień to jedna z lepszych rzeczy w systemie.

    Taka instalacja skróciła okablowanie kilkukrotnie porównując z centralną rozdzielnią więc poszło to w zapasy.

    Nie wiedziałem co będę potrzebował więc w każdym pomieszczeniu mam rozrzucone ~ 8 gniazdek sterowanych i 5-10 obwodów oświetleniowych (Robiłem plany "B" i "C". Czujników temperatury, oświetlenia też nie żałowałem (2-3 na pomieszczenie + na zewnątrz z każdego pokoju).

    Takie zapasy mogą dziwić ale instalacje robiłem sam i uznałem że na etapie stanu surowego to tylko cena metra kabla, a czujniki przewodowe bardzo trudno wymienić - więc lepiej jak się uszkodzi przełączyć się na inny. Np część czujników (po 4) temperatury mam pod terakotą w podłodze do sterowania podłogówką .

    Sterowniki są oddzielone od przekaźników więc jak padnie przekaźnik (jeszcze od nowości praktycznie żaden nie padł) to nie trzeba wywalać wszystkiego tylko sam przekaźnik.
    Instalację mam lutowaną (stare moduły przekaźnikowe wymagały lutowania kabli bezpośrednio do płyty modułu - dzięki czemu połączenia są niezawodne przez tyle lat).

    W 2008 roku zrobiłem upgrade systemu Ehouse - pomimo że RS-485 wciąż działał na nowsze Ethernetowe (dostałem duży rabat na upgrade) - Działają kolejne 9 lat i do tej pory.

    Stare sterowniki z 2004 nadal wykorzystuje w piwnicy, garażu, pomieszczeniach gospodarczych.

    3 lata temu system rozszerzyłem o ehouse PRO (zamiast CM i zamiast PC) do centralnej rozdzielni (ale tylko dla czujek alarmowych i rolet) innych rzeczy moim zdaniem nie ma co komplikować i sprowadzać do centralnej rozdzielni i inwestować w dziesiątki kilometrów kabli.



    W przypadku wielkich rozdzielni ~100 punktów wyjściowych rozdzielnie centralne są bardzo duże i te kable jakoś trzeba upychać (1m*1.2m nie licząc żadnych bezpieczników).

    Przy systemie w wersji DIY trochę się napracowałem (straciłem ze 3 tygodnie na pełną instalację (elektrykę + automatykę) ale było warto.
    Nie jestem elektrykiem lecz informatykiem więc nie było to do końca zgodne ze sztuką (nie wygląda pięknie ale wciąż działa bez żadnego zająknięcia)
    moja instalacja ehouse rs485 - 2004 rok

    Biorąc pod uwagę że systemu nie serwisowałem tyle lat, sam mogę go przekonfigurować (gratis) i sam napisać dodatkowe oprogramowanie (gratis w długie zimowe wieczory) jak będę zmieniał dom na pewno kupie ten system w wersji Ethernet.

    Udostępniony protokół komunikacji, biblioteki i kody źródłowe pozwalają w kilku linijkach dopisać nowe algorytmy do systemu.

  • #20 06 Paź 2017 09:03
    gulson
    Administrator Systemowy

    Rzeczywiście jeśli weszliśmy z działu Artykuły a nie z strony głównej nie wyświetlała się informacja o artykule sponsorowanym. Dodałem tą informację na dole artykułu. Dodałem też do tytułu informację, że będzie to na przykładzie eHouse. Przepraszam za problem.

  • #21 06 Paź 2017 10:15
    ehouse
    Poziom 8  

    @robja Dzięki za referencje i że znalazłeś czas żeby tyle napisać :)
    Jesteś żywym dowodem, że można samodzielnie zrobić wielką instalacje w stylu instalacji hybrydowej BMS (kilkaset punktów) w eHouse za sensowne pieniądze i działające przez kilkanaście lat oraz stale rozbudowywać system przewodowy - jak zrobi się to z głową.

    Dlatego, że nie szedłeś na skróty przy instalacji i wykonywałeś wszystkie instrukcje "zrób to sam" twoje 3 systemy działają tyle lat bez zbytniego dokładania pieniędzy. Zostawienie sobie furtek "Planów B i C" jest koniecznością w systemach kablowych opartych na rozdzielniach.

    Aktualnie technologie się trochę zmieniły:
    Lutowane moduły przekaźników (które posiadasz) nadal są wykorzystywane w instalacjach niskonapięciowych i środowiskach wilgotnych (do zalewania) - w niektórych krajach robi się instalacje elektryczne lutowane - dzięki temu nie ma iskrzenia, złych kontaktów, pożarów instalacji itd .

    W budynkach zostały one zastąpione modułami pozwalającymi na wpięcie bezpośrednio w podstawki przekaźników na szynę DIN (do cewek) dzięki czemu na płytkach PCB nie ma napięć większych niż 14V. Izolacja (odległość) między niskimi i wysokimi napięciami wynosi 45mm.

    Aktualnie instalacje eHouse LAN/RS-485 Comfort (sterownik/rozdzielnia do pokoju) robi się tak: http://inteligentny-dom.ehouse.pro/automatyka-Samodzielna Instalacja eHouse LAN

    Nie żebym cie namawiał do" wyprucia" kabli ze ścian i położenia wszystkiego od nowa :)

    Jakby co pozostajemy do usług ;)

  • #22 06 Paź 2017 12:08
    marclo
    Poziom 4  

    Buduję drugi dom (150m2 parter+piętro) i znalazłem ten artykuł na forum.
    W pierwszym (20 letnim) zainstalowałem (5 lat temu) system bezprzewodowy i nie sprawdził się. Po jakimś czasie przestał być stabilny, automatyka zaczęła się przegrzewać i tracić zasięg.

    Część artykułu jest reklamą jednak muszę przyznać, że niektóre "teorie spiskowe" w nim zawarte stały się faktem po 2-3 latach od włączenia systemu.

    W nowym domu chciałem zastosować instalacje przewodową do rozdzielni aby umożliwić sobie łatwy serwis i uniezależnić się od kaprysów fal radiowych.

    Mam już elektryka do ułożenia okablowania i instalacji . Planuje sam podłączyć elektronikę, skonfigurować system i nim zarządzać.
    Może w przyszłości programować i integrować, jako że jestem informatykiem/programistą.

    Na automatykę zamierzam przeznaczyć nie więcej niż 25-30 tys PLN.

    Jak wariant ehouse uważacie za najlepszy i jakie opcje mam w tej cenie?

  • #23 06 Paź 2017 13:25
    ehouse
    Poziom 8  

    @marclo Wyjście od budżetu to najlepszy sposób na wybranie optymalnej instalacji i systemu.
    Ponieważ miał Pan już nienajlepsze doświadczenia sugerujemy rozdzielnie pokojowe Ethernet, które eliminują wszystkie niedogodności, które pan opisuje.

    Pytania:
    - Jakie są pomieszczenia (pokoje, kuchnia, łazienki itd)?
    - czy system może być na minirozdzielniach pokojowych (umieszczone za planowanymi lekkimi meblami lub w sąsiednich pomieszczeniach np. gospodarczych)?

    W tym budżecie myślę że można stosować małe rozdzielnie Ethernet pokojowe wtedy "punkty inteligentne" praktycznie liczy się ryczałtowo (sterownik+liczba przekaźników na szynę din lub ewentualnie cała zmontowana minirozdzielnia (18*przekaźników ) = pełna opcja).
    Dodatkowo potrzebny serwer eHouse.PRO (dostęp z zewnątrz do wszystkich sterowników, integracje, sterowanie_WWW, chmura, itd)

    Zwiększa to koszty automatyki (skrzynki, sterowniki, zasilacze) jednak kilkakrotnie zmniejsza ilość okablowania 230v i upraszcza i ogranicza instalacje 230V do poszczególnych pomieszczeń co rekompensuje koszty automatyki ) Instrukcja instalacji eHouse LAN

    Plusy/minusy:

    + naturalny podział na pomieszczenia: sterowniki pokojowe EthernetRoomManagery (~49 inteligentnych punktów różnego typu)
    + możliwość sterowania z pilota podczerwieni danym pomieszczeniem
    + możliwość nauki kodów pilotów podczerwieni A/V sprzętu w danym pomieszczeniu i integracji urządzeń przez podczerwień
    + możliwość tworzenia scen świetlnych/programów wyjść i ściemniaczy dla pomieszczenia
    + możliwość tworzenia programów ogrzewania dla pomieszczenia (rozmaite metody ogrzewania np. podłogówka, kominek, kaloryfery, wentylacyjne)
    + sterowniki są autonomiczne po skonfigurowaniu i nie zależą od serwera ani komunikacji (ethernet, wifi, internet)
    + kilkakrotnie skracamy przewody 230V w stosunku do instalacji centralnej sterowników IB
    + sterowniki/segmenty instalacji są od siebie odseparowane galwanicznie (uszkodzenie jednego nie ma wpływu na inne)
    + niestarzejące się elementy, brak miniaturyzacji i przegrzewania się elektroniki ze względu na rozmiary rozdzielni (duża żywotność systemu - kilkanaście lat)
    + sterownik pokojowy realizuje kompleksowe sterowanie pomieszczeniem w ramach dostępnej ilości zasobów sprzętowych:
    + oświetleniem on/off,
    + 3 ściemniacze dla taśm LED 12VDC/3A (zawiera zasilacz LED 100W)
    + ogrzewaniem i innymi wielkościami fizycznymi (można podłączyć czujniki temperatury, oświetlenia, wilgotności i inne napięciowe)
    + napędami (2 liniami sterującymi)
    - dodatkowe koszty skrzynek elektrycznych

    Na blogu znajdują się przykłady maksymalistycznego projektowania automatyki dla poszczególnych pomieszczeń (można dane wyjście/wejście podłączać lub nie)
    eHouse LAN przykładowy projekt komfort
    eHouse LAN przykładowa konfiguracja - maksymalistyczna
    Salon
    Projekt dla kuchni
    Projekt dla pokoi
    łazienki

  • #24 06 Paź 2017 14:07
    marclo
    Poziom 4  

    Dziękuję za odpowiedź,

    1) Mam 2 łazienki, WC, 5 pokoi, sypialnie, salon, kuchnia+jadalnia, wiatrołap, hol góra+dół, 3 pomieszczenia gospodarcze, strych, garaż
    2) jeśli rozdzielnie nie są za duże to nie wykluczam takiej opcji

    Kilkukrotne ograniczenie ilości przewodów 230V i sterowanie przez podczerwień pomieszczeniami przemawia za wyborem tego rozwiązania.

    Jeśli w pomieszczeniach nie potrzebuje pełnej rozdzielni (18 przekaźników) to co mogę zrobić aby uniknąć prowizorek i ograniczyć koszty?
    1) Czy da się stosować sterowniki DIY do skrzynek?
    2) Czy warto stosować moduły przekaźników lutowane zamiast aktualnych na szynę DIN ? czy jest duża różnica w cenie? jakie są zagrożenia?
    3) czy można w ogóle zrezygnować z modułów przekaźnikowych i stosować zwykłe przekaźniki na szynę?
    4) czy są rabaty ilościowe za "hurt"?

  • #25 06 Paź 2017 15:19
    ehouse
    Poziom 8  

    Jeśli chodzi o architekturę budynku:
    1) Przy wariancie komfort sugerujemy 11 sterowników eHouse LAN:
    1,2 łazienki
    3,4,5,6,7 - pokoje
    8 sypialnia
    9 salon
    10 kuchnia+jadalnia
    11 hol, strych, garaż, działka (midi rozdzielnia 32 wyjścia)
    Pomieszczenia gospodarcze i inne niewymienione można podpiąć pod najbliższe minirozdzielnie

    2) Skrzynki mała / średnia
    - midi rozdzielnia (na 2 szyny din - Midi )
    - mini rozdzielnia (na jedną szynę din - Mini )


    AD1) TAK, jednak nie da się modułu ERM3 zasłonić metalową maskownicą elektroniki: (oczywiście drzwiczki się zamykają)
    Montaż mini/midi rozdzielni eHouse

    AD2) Moim zdaniem nie warto stosować uwzględniając bezpieczeństwo pomimo że są dużo tańsze (przy pełnej ilości przekaźników):
    - moduł jest bardzo duży i zawiera wlutowane 32 przekaźniki bez podstawek (serwis utrudniony)
    - odległości między napięciami 230V a elektroniką są małe obecnie nie wystarczające uwzględniając przepisy CE.
    Trzeba je wielokrotnie lakierować aby zwiększyć izolację elektryczną
    - moduły "nie wybaczają błędów" muszą być dokładnie polutowane aby duże obciążenia nie spowodowały przepalenia ścieżek lub nawet pożaru itd.
    AD3) Teoretycznie można ale nie wiele zyskujemy (przekaźniki+podstawki) kosztują kilkadziesiąt pln/szt a płytka pcb i grzebień zastępują tylko okablowanie i "pajęczyny w rozdzielni". Moduły przekaźnikowe można przyciąć na wymaganą długość od 6 przekaźników w wzwyż:
    Różnica wyglądu rozdzielni bez modułów przekaźników jest następująca: (z pajączkami)
    Teoretycznie: Podłączenie Przekaźników
    Praktycznie: Realia



    AD4) Tak. Dla instalacji powyżej 9 sterowników jest specjalny rabat za zestaw Komfort. eHouse LAN Komfort 10+

  • #26 06 Paź 2017 17:02
    marclo
    Poziom 4  

    Tymi "Realiami" mnie Pan przekonał :)
    Będę ponad wszystko unikał prowizorek w rozdzielni i minimalizował liczbę niepotrzebnych przewodów.

    Zakładając instalację komfort co mogę podłączyć do wolnych wejść/wyjść systemu?

    Jakie czujniki temperatury? termostaty? inne czujniki?

    Jakimi urządzeniami A/V (firmami) mogę sterować przez podczerwień?

    Jakie napędy rolet?

    Jak skomplikowane jest tworzenie wizualizacji i paneli sterujących (graficznej lub uproszczonej)?

    Jakie mamy możliwości podłączenia alarmu?

  • #27 06 Paź 2017 18:20
    ehouse
    Poziom 8  

    marclo napisał:
    Tymi "Realiami" mnie Pan przekonał :)
    Będę ponad wszystko unikał prowizorek w rozdzielni i minimalizował liczbę niepotrzebnych przewodów.

    I Bardzo mądrze !!!
    Improwizacja z elektryką może skończyć się tylko źle lub jeszcze gorzej:
    Poradnik jak wybrać system Inteligentnego Budynku na przykładzie eHouse
    W przypadku systemów automatyki budynków do puszek elektrycznych jest jeszcze gorzej, gdyż czasami wystarczy do gniazdka wpiąć urządzenie o znacznej mocy (np. czajnik, odkurzacz, farelkę, itd).

    O ile rozdzielnie automatyki budynku łatwo zabezpieczyć czujnikiem temperatury i wyłączyć wszystkie wyjścia jak jest za wysoka temperatura, o tyle monitorowanie każdego gniazdka jest nie realne. Dodatkowo małe przekaźniki mają tendencję do spiekania styków więc wyłączenie nie nie da w takim przypadku. Przekaźnik może zadziałać 1000 razy poprawnie a za 1001 już nie. Przy czym miniaturowe przekaźniki mieszczące się w puszkach mają setki/tysiące razy mniejszą wytrzymałość. To jest kolejny powód przemawiający za instalacjami w rozdzielniach i to najlepiej metalowych.

    marclo napisał:
    Zakładając instalację komfort co mogę podłączyć do wolnych wejść/wyjść systemu?

    Do wejść zasadzie dowolne urządzenia z wyjściem bezpotencjałowym (przekaźnikiem) (włączniki, czujniki, kontaktrony, czujki alarmowe)
    Pomysły i Rozwiązania

    marclo napisał:
    Jakie czujniki temperatury? termostaty? inne czujniki?

    Sterowniki ERM mają na wejściu przetworniki A/C o zakresie pomiarowym <0,3v3>.
    Można do nich podłączyć dowolne termometry elektroniczne dające na wyjściu napięcie, czujniki oświetlenia, wilgotności, gazów itd.
    W systemie można utworzyć tabelę pomiarową dla nowych czujników pomiarowych różnego typu.
    Jeśli chodzi o termometry/termostaty system eHouse pro jest zintegrowany z bezprzewodowymi termometrami/termostatami/nastawnikami z wyświetlaczem + zegarem.

    Generalnie należy unikać zintegrowanych termometrów z elektrozaworami na kaloryferze gdyż pomiary i regulacje nie mają sensu i zależą między innymi od wyposażenia wnętrz:
    - od zasłoniętych firanek, kotar, zasłon
    - parapetu
    - cyrkulacji powietrza
    - itd.

    marclo napisał:
    Jakimi urządzeniami A/V (firmami) mogę sterować przez podczerwień?

    W zasadzie nie tylko sprzęt Audio/Video mogą być sterowane lecz także klimatyzatory i inne urządzenia wyposażone w pilota podczerwieni.
    eHouse standardy podczerwieni nadawanie
    Należy sobie zdawać sprawę że nie oznacza to jednoznacznie marki urządzenia, lecz układu scalonego jaki został zastosowany w pilocie podczerwieni.
    Niektóre inne standardy oparte na podobnym wzorcu (ramce transmisji) mogą być również dodane do systemu.

    Co do sterowania systemem eHouse to obsługuje on 3 standardy Sony SIRC (mogą to być piloty samouczące, panele podczerwieni lub zwykłe piloty SONY).

    marclo napisał:
    Jakie napędy rolet?

    Zalecamy stosować napędy sterowane 2 liniami.
    Można też stosować elektrozawory trójdrożne, siłowniki okien drzwi i inne urządzenia, jeśli zachodzi taka potrzeba.
    Napędy muszą być zabezpieczone przed podaniem napięcia na obie linie razem z zabezpieczeniem bezwładnościowym oraz włącznikami krańcowymi.
    W przeciwnym razie można uszkodzić napęd w wyniku zamarznięcia mechanizmu, przypadkowego włączenia 2 kierunków na raz.



    marclo napisał:
    Jak skomplikowane jest tworzenie wizualizacji i paneli sterujących (graficznej lub uproszczonej)?

    Indywidualne panele sterujące najlepiej jest tworzyć dla przeglądarki internetowej (w Javia Script - Graficzne SVG, lub zwykły HTML).
    przy pomocy prostego edytora tekstowego.

    Istnieje wiele metod wizualizacji eHouse i w oparciu o otwarte skrypty można sobie utworzyć indywidualną grafikę.
    eHouse Przykłady Wizualizacji

    Jeśli chodzi o dedykowane wizualizacje graficzne tworzy się je w Corel Draw przy użyciu makr VBA.
    Za wizualizację graficzną warto się zabrać jak system jest w 100% skonfigurowany (dotyczy wszystkich nazw w systemie).


    marclo napisał:
    Jakie mamy możliwości podłączenia alarmu?

    System posiada zintegrowany "inteligentny" system zabezpieczeń z powiadomieniem SMS i sterowaniem z zewnątrz przez SMS, np: CommManager, eHouse.PRO.
    Wysyła także informacje o nazwach czujek, które zostały naruszone podczas alarmu do domowników, itd.
    Dodatkowo może być zintegrowany z Integrą po dołożeniu zewnętrznych interfejsów.

  • #28 06 Paź 2017 18:42
    Tommy82
    Poziom 39  

    Co do rozwiązań bezprzewodowych mam dwie zasadnicze uwagi
    - Pierwsza jest taka że jak nie potrzeba nie ma co sobie dokładać nadajników radiowych nawet małej mocy w swoim otoczeniu. Nawet jeśli nie szkodzą to z czasem i tak pojawi się ich więcej chyba że IoT sie nie przyjmie.
    - Druga jest taka że ktoś budujący dom ma powiedzmy 30-40 lat tak do 50-60 będzie z technologią w miarę na bieżąco wiec będą pojawiać się dodatkowe cuda na kiju a potem albo dalej albo jak dziadki będziemy mieli wtedy stary telewizor i każdemu opowiadali jaki to jest dobry i że teraz takich nie robią. W każdym razie przez najbliższe 20 lat w naszym otoczeniu pojawia się różne dziwne rzeczy, komunikujących się bezprzewodowo nie tylko wifi ale możliwych różnych innych systemów komunikacyjnych a my będziemy po środku tego wszystkiego. Może się też okazać ze nowe systemy w którymś momencie zerwą kompatybilność z domem zrobionym w takiej czy innej technologi bezprzewodowej będą się nie tolerować. Taki dom może okazać się czuły na jakieś czynniki zewnętrzne, linia WN sąsiad krótkofalowiec, czy w końcu jakieś wspomniane nowe technologie zakłucające stare tylko że zamontowane u sąsiada po drugiej stronie ulicy.

  • #29 06 Paź 2017 19:48
    robja
    Poziom 14  

    @Tommy82 święta prawda .
    Osobiście przeżyłem coś takiego kiedy w jeden dzień mój pilot do bramy stracił zasięg ze 150m do 10. Przypadkowo zbiegło się z instalacją alarmu lub radiolini monitoringu nowego sąsiada ;(
    Pomijając już ciągły wpływ fal radiowych nawet małej mocy na zdrowie, lepiej minimalizować jak się da. Mówi się że jedzenie z mikrofalówki jest nie zdrowe a my jesteśmy w takiej mikrofali tylko małej mocy na okrągło.

    Legendarne jest też odholowywanie samochodów spod pałacu kultury w w-wie gdzie piloty nie są w stanie wyłączyć alarmu nawet z 1 metra.

    Podstawowe systemy pracują na tych samych pasmach (otwartych lub nie np. BlueTooth, WiFi, ZigBee ) i kolidują ze sobą. Kwestia tylko który mocniejszy i bardziej sieje.
    Dostępne systemy muszą spełniać "ciasne" normy ale i tak producent zostawia furtkę bo jest legalna - zwiększenia mocy (np routery wifi)

    Nie sugeruję żeby żyć przy świeczkach bo elektryka i elektronika szkodzi ale jak się da to warto rozważyć co się kupuje.

    W przypadku automatyki budynku w stanie surowym mamy dowolność wyboru więc warto to wziąć pod uwagę.

    Systemy radiowe mogą przestać działać z dnia na dzień jak mój pilot do bramy.

    Nie wspominam już starzenia się elementów i powolnego pogarszania się parametrów "radiówek". Żywotnością i stabilnością pracy na pewno nie dorównają kablowi.

  • #30 07 Paź 2017 00:29
    teofil111
    Poziom 12  

    Tommy82 napisał:
    Druga jest taka że ktoś budujący dom ma powiedzmy 30-40 lat tak do 50-60 będzie z technologią w miarę na bieżąco wiec będą pojawiać się dodatkowe cuda na kiju a potem albo dalej albo jak dziadki będziemy mieli wtedy stary telewizor i każdemu opowiadali jaki to jest dobry i że teraz takich nie robią. W każdym razie przez najbliższe 20 lat w naszym otoczeniu pojawia się różne dziwne rzeczy


    Za 20,30 lat jedynymi praktycznymi rzeczami będę technologiczne cuda, które wyręczą nas jak już nie będziemy mieli siły i ułatwią starość czyli postęp w kierunku robotyki domowej. Obecnie te systemy domowe to bardziej dla fanów.

 Szukaj w ofercie
Zamknij
Wyszukaj w ofercie 200 tys. produktów TME
