Reset Mosfet-przycisk; wracający prąd - dobór diody

05 Paź 2017 07:44 552 4
  • Poziom 8  
    Witam,

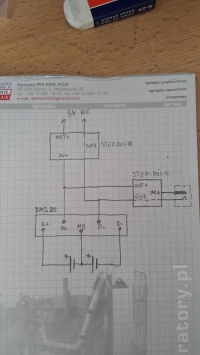

    mam delikatny problem z poniższym schematem.
    przedstawia on balanser do li-po..przetwornice zbijającą napięcie z zasilacza (po prawej)..i kolejną zbijającą napięcie na takie jakie potrzebują moje odbiorniki (góra). Ogólnie wiem, że do przetwornicy po prawej strony muszę dać diodę prostowniczą tak by przepuszczała mi tylko natężenie do ładowania..bo w przypadku zasilania na bateriach do tej przetwornicy będzie mi się cofał prąd. I to muszę zniwelować za pomocą diody..akurat jednak na stanie mam same diody 1A..układ będzie ładowany prądem do 5A, odbiorniki będą brały 1,5-2A max. Więc mogę te diody ustawić jakoś szeregowo? Da się je wykorzystać i uczynić układ bezpiecznym i sprawnym..? czy muszę zainwestować w diodę o większym amperarzu? To pierwsza sprawa.

    Kolejną jest to, że chciałbym by za moja 2-gą przetwornicą był reset. Jak go wykonać więc za pomocą przycisku NO i MOSFETA wzbogaconego N lub P bo takie mam na stanie? Według mojego założenia ma to działać tak że naciskając przycisk..Za pomocą MOSFETA robię przerwę w obwodzie

    Reset Mosfet-przycisk; wracający prąd - dobór diody

    Pozdrawiam, dziękuję za pomoc.
  • Specjalista - urządzenia lampowe
    Gwynbleidd232 napisał:
    Ogólnie wiem, że do przetwornicy po prawej strony muszę dać diodę prostowniczą tak by przepuszczała mi tylko natężenie do ładowania..bo w przypadku zasilania na bateriach do tej przetwornicy będzie mi się cofał prąd.


    Co to jest za przetwornica? Dedykowana ładowarka nie powinna być dotknięta problemem polegającym na wyładowywaniu ogniw przez nią po zakończeniu ładowania. Dołożenie diody to nie jest dobry pomysł - na diodzie masz spadek napięcia (chyba że ładowarka ma możliwość doregulowania napięcia).

    Gwynbleidd232 napisał:
    I to muszę zniwelować za pomocą diody..akurat jednak na stanie mam same diody 1A..układ będzie ładowany prądem do 5A, odbiorniki będą brały 1,5-2A max. Więc mogę te diody ustawić jakoś szeregowo?
    Równolegle ja już, ale nie zalec się łączenia wiecej niż 2 szt. (nierówny rozkład pradu. Ponadto patrz wyżej.
    Akumulatory zniosą te 5A?

    Gwynbleidd232 napisał:
    Kolejną jest to, że chciałbym by za moja 2-gą przetwornicą był reset.


    Jaki "reset"?

    Gwynbleidd232 napisał:
    Według mojego założenia ma to działać tak że naciskając przycisk..Za pomocą MOSFETA robię przerwę w obwodzie


    To sugeruję zrobić przed przetwornicą, tam prąd mniejszy, a na dodatek masz możliwośc by przetwornica nie "wyżerała" energii z baterii swą pracą na jałowym biegu. Kolejny pożytek - lepsza stabilizacja napięcia wyjściowego.
  • Poziom 8  
    przetwornica Step-Down 3A DC-DC.

    Parametry techniczne:
    -Napięcie wejściowe: 4.75V - 23V DC
    -Napięcie wyjściowe: 1V - 17V DC
    -Efektywność transferu: 96 % ( max)
    -Prąd wyjściowy: 3A (ciągły 1.8A)
    -Wymiary(mm): 17x11x3.8

    Dodano po 4 [minuty]:

    Reset..chodzi mi o zrobienie przerwy w obwodzie za drugą przetwornicą...będzie tam odbiornik- Raspberry ..które może być potrzeba wyłączyć twardo od czasu do czasu..

    Dodano po 15 [minuty]:

    Wydaje mi się, że trzebaby dołożyć diodę.. w takim przypadku na out przetwornicy dostanie mi się napięcie..

    Dodano po 1 [minuty]:

    Wydaje mi się, że powinny.. ale to górna wartość ładowania.. ogólnie będę starał się ładować 3 A

    Dodano po 47 [sekundy]:

    Reset wykonałem taki
    Reset Mosfet-przycisk; wracający prąd - dobór diody

    Dodano po 1 [minuty]:

    działa..ale na chwilkę po jego wyłączeniu czyli ponowieniu pracy..na końcach + i gnd mam (tam na misro USB) napięcie 6-7,3 V..dosłownie na chwilę
  • Specjalista - urządzenia lampowe
    Gwynbleidd232 napisał:
    przetwornica Step-Down 3A DC-DC.

    Parametry techniczne:
    -Napięcie wejściowe: 4.75V - 23V DC
    -Napięcie wyjściowe: 1V - 17V DC
    -Efektywność transferu: 96 % ( max)
    -Prąd wyjściowy: 3A (ciągły 1.8A)


    Ty chcesz tym ładować LiIon? Fajerwerki mają być?

    Gwynbleidd232 napisał:
    Wydaje mi się, że trzebaby dołożyć diodę.. w takim przypadku na out przetwornicy dostanie mi się napięcie..



    Ta przetwornica nie jest do tego. Szukaj przetwornicy do ładowania akumulatorów Li-ion.

    Gwynbleidd232 napisał:
    Wydaje mi się, że powinny.. ale to górna wartość ładowania.. ogólnie będę starał się ładować 3 A



    Aha, a jak ten prąd będziesz regulował?

    Gwynbleidd232 napisał:
    działa..ale na chwilkę po jego wyłączeniu czyli ponowieniu pracy..na końcach + i gnd mam (tam na misro USB) napięcie 6-7,3 V..dosłownie na chwilę


    Od strony odbiornika czy od strony przetwornicy pojawia się ten skok napięcia?
  • Poziom 8  
    Do ładowania tych baterii mam układ zabezpieczający na 2S..i zależy mi na stosunkowo szybkim ładowaniu..

    Skok mam od strony odbiornika..

    Dodano po 2 [minuty]:

    ogólnie prąd ładowania będzie taki na jaki sobie ustawie na zasilaczu..pierwsza przetwornica zbija mi delikatnie to napięcie.. później może iść na przetwornicę..i ustawić się na 5V i iść dalej na odbiorniku..lub do mojego układu zabezpieczającego i ładować moje li-po

    Dodano po 18 [minuty]:

    Mniejsza z resetem..bo to wykonałem i działa..teraz pozostaje mi na razie problem z diodami.. jak wielkie by musiałyby być..bo dwie diody równolegle to mało?
