Domofon - modyfikacja modulowanego sygnału wejściowego

Question

Witajcie.Poskładałem sobie takie coś: http://www.instructables.com/id/Secret-Knock-Detecting-Door-Lock/ . W zasadzie 1:1, z tym że zamiast silniczka ...

fedar2 · Answer

Cześć,
Jeśli masz możliwość pogrzebania w kasecie na dole, to właśnie od tego bym zaczął. Zamiast normalnego mikrofonu wykorzystałbym mikrofon kontaktowy zrobiony np. z buzzera piezo. Odrobinę elektroniki kształtującej sygnał można nalutować bezpośrednio na płaszczyźnie przetwornika, przetwornik metalową stroną podkleić pod przednią pokrywę kasety, a z sygnałem włączyć się pod linię podającą na górę dźwięk dzwonka - co do niej jest pewność że zawsze jest drożna. Linia mikrofonowa może być zablokowana do czasu podniesienia słuchawki na górze. Na górze wpiąć się do linii dzwonka i przez jakiś prosty filtr podać sygnał do zabaweczki. To tak ogólnie, nie znając budowy domofonu.
Miałoby to oczywiście odbierać stukanie w obudowę dolnej kasety.

Crayou · Answer

Cześć.Niestety grzebanie w kasecie na dole nie wchodzi w grę

fedar2 · Answer

No tak, w takim razie pozostaje Ci niepokoić domowników piknięciami dzwonka, albo całkowicie zmienić podejście i zastosować rozwiązanie podobne do stosowanego np. w zdalnym otwieraniu bram pilotem radiowym. Ale tu ze względów bezpieczeństwa trzeba by chyba wprowadzić modyfikację pozwalającą na "wystukiwanie" na pilocie indywidualnego kodu, bo to kodowanie wbudowane w pilota z różnych względów może być niewystarczające.
A gdyby wrócić do wersji z domofonem, to jaki charakter ma modulacja sygnału wywołania? Czy polega tylko na zmianie tonu, czy modulowana jest amplituda? A może mógłbyś zamieścić sampla dzwonkowego sygnału?
Znaczy, chodzi mi o krótkie nagranie dzwonka.

Crayou · Answer

Samo dzwonienie nie przeszkadza - bardziej chodzi o to, że wracając z siatami nie trzeba szukać kluczy. A i dziecko nie musi wychodzić na plac zabaw z kluczami.
Stukanie w kasetę to taka moja fanaberia już. +20 do lansu przed sąsiadami

Załączam sampla z dźwiękiem wywołania. Potem leci sekwencja "kodu" i potwierdzenie otwarcia.

User removed account · Answer

przekombinowane jak na starych filmach sensacyjnych. Jaki to unifon, symbol kasety tez nie zaszkodzi. Nie ma co kombinowac z mikrofonami itp, wystarczy wpiąć sie z Arduino bezpośrednio (prawie) w odpowiednie miejsce w unifonie.Teraz to urzadzenie działa według zasady, napisać dokument na komputerze, wydrukować. Wydruk zeskanować, potraktować OCR. Wydrukować dokument zależnie od tego odczytanego przez OCR, wysłać pocztą.Albo, plik Video MP4, odtworzyć na komputerze na wyjściu S-Video albo Video. Zdigitalizować sygnał Video na innym komputerze do formatu MP4. Nie prościej przesłać plik MP4?

Crayou · Answer

Unifon Laskomex. W załączniku podłączenie i schemat wg którego próbowałem się wpiąć bezpośrednio. W najlepszym przypadku powodowało to ściszenie dźwięku wywołania czy rozmowy (już nie pamiętam) i inne cyrki. Takie coś zaraz ktoś z lokatorów zgłosi i będą szukać... Dlatego chciałem odizolować się tym piezo właśnie.

fedar2 · Answer

Sygnał wywołania:

Niższy ton f=1,9kHz, wyższy - 2,4kHz. Niższy ma amplitudę ok. 3-krotnie niższą od wyższego, ale to może być zniekształcone przez urządzenie nagrywające.
Najlepiej zrobić jak radzi przedmówca, wpiąć się do linii głośniczka (zaciski 1, 4) i zgrać sygnał bezpośrednio na komputer, wówczas otrzymasz relacje amplitudowe w docelowym sygnale. Sygnał do komputerka przepuścić przez jakiś prosty filtr pasmowoprzepustowy (intetesujący fragment widma zaznaczony czerwoną linią) i przez ogranicznik amplitudy aby wyrównać poziomy poszczególnych tonów.

Sygnał potwierdzenia:

f=3kHz z silną 2-gą harmoniczną, ale to już jako ciekawostka.

User removed account · Answer

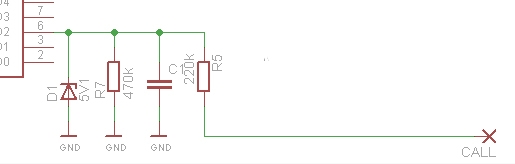

- Wejście CALL, prawie ok, brak separacji kondensatorem. Wartości R7/R7 raczej za duże. Dałbym 10 razy mniejsze. Tworzysz dzielnik napięcia a, sygnał ma amplitudę 3V. Nie czujesz, ze cos tu jest nie tak?
- Optotriak? Tam nie na napięć przemiennych. Można użyć tranzystora (ważna polaryzacja) lub przekaźnika (proste ale skuteczne)

Wyjście MIC jaką pełni funkcję?

Crayou · Answer

Skupmy się tylko na wejściu CALL - schemat pochodzi z innego projektu i reszta u mnie nie występuje (na MIC podawano sygnał z generatora, który na dole w kasecie potwierdzał dźwiękiem poprawność kodu i otwarcie drzwi).
Podebrałem tylko schemat wejścia z CALL na swoje potrzeby ale nie zdało egzaminu.

User removed account · Answer

Zbadaj oscyloskopem przebieg na wejściu PD2 procka. Pewnie amplituda sygnału jest za mała.

KaW · Answer

A dioda LED to świeci w tym aparacie?Wymienić ja na led "podczerwień" i odpowiednio podłączyć przez opornik. Wykorzystać do odbioru scalony -kompletny odbiornik z jakiegoś starego TV. Będzie czuły i gotowy do pracy od napięcia 5V i wyda sygnał w postaci cyfrowej.

Selling:
15.03.2008 Para BD139B/140B
15.03.2008 Para tranz. BD249C/250C
15.03.2008 Para tranz. KD503
15.03.2008 Para tranzystorowa 2N5303

Crayou · Answer

LEDa nie ma w moim unifonie. Instrukcja jest do kilku modeli, więc ją ujęli.

Crayou · Answer

Rezultat dzwonienia poniżej.

User removed account · Answer

Amplituda sygnału 20V? 10V/dz, przebieg zajmuje 2 działki. A moze sonda 1:10 jest? Ta kreseczka:to pewnie 0V. Napięcie ujemne masz na PD6?

Crayou · Answer

Nigdzie na kablu, sondzie, instrukcji czy w menu nie trafiłem na informację o stosunku 1:10.Kreseczka to "znak poziomu zerowego" cytując za instrukcją.

User removed account · Answer

No to masz -20V na wejściu procka. Nie wydaje ci się to dziwne i niemożliwe?Jeśli jednak zamienisz podłaczenie przewodów, masz +20V. Bardziej realne, ale nadal diody zabezpieczające w procku zadziałały by i miałbyś Vcc+0,6V. Nie wierze tez w taka amplitude sygnału w linii domofonu a masz przeciez dzielnik napięcia. 2V jest bardziej realne. Ale 2V, to za mało, aby zmienić stan wejścia. Wychodziło by na to, ze miałem rację ale.- zrób pomiar jeszcze raz, zachowaj poprawna biegunowość- podłącz napięcie np5V do sondy i zobacz gdzie znajdzie sie przebieg oscylogramu- pokaż kilka okresów sygnału, bo tak to wygląda jak rzeka w grze FROOG i tak naprawdę nie wiadomo co to jest.

Crayou · Answer

Mój błąd, przepraszam za zamieszanie.
Poniżej poprawny pomiar.

Aby była jasność: schemat z dzielnikiem i diodą u mnie nie wypalił. Aktualnie nie mam takiego podłączenia. Domofon nie jest fizycznie spięty z Adruino, tylko poprzez piezo.

EDIT2: układ zmontowany wg tego schematu:

tylko zamiast silnika jest przekaźnik zwierający przycisk unifonu odpowiadający za elektrozaczep.
Piezo "słucha" wywołania, przyklejony pod słuchawkę unifonu.
Próbowałem podłaczyć posiłkując się schematem poniżej:

ale nie zdało to egzaminu. Teraz mając oscyloskop pewnie mogę sprawdzić dlaczego. Pamiętam, że coś złego działo się z samym domofonem (albo cicho dzwonił albo cicha była rozmowa w słuchawce).

User removed account · Answer

To co ten pomiar pokazuje? Była mowa o PD6, teraz czytam "Aktualnie nie mam takiego podłączenia", później coś o blaszce. Jak mam sie domyśleć pomiar czego to jest? Sygnału na blaszce? Co ma blaszka do dzielnika?Jeśli mam napisać, dlaczego układ z dzielnikiem nie działa, jeśli tego układu nie ma i nie można zmierzyć sygnału na PD6? Takie rzeczy, to tylko u "wróżbity Macieja", ja nie potrafię.

excray · Answer

Coś takiego jak potrzebujesz zrobiłem kiedyś na swoje potrzeby:

Układ zasilany jest z linii rygla i podpięty jest pod linię dzwonka oraz głośnik. Z racji, że zasilany jest z linii rygla musi pobierać jak najmniejszy prąd i być odporny na chwilowe zaniki zasilania przy otwieraniu drzwi. Układ działa bezbłędnie już 3 lata.

User removed account · Answer

A jak ma sie podpiąć do rygla? Nie napisał jaka to kaseta. Można tylko zgadywać, czy na jednym z zacisków 5 lub 7 masz napięcie rygla czy nie. No i sam schemat na pewno rozwiąże problem. Poczytaj posty autora tematu a zrozumiesz (ja przejrzałem te posty) i w najbliższej pięciolatce, sam softu raczej nie napisze.

Crayou · Answer

R-MIK - no trochę za szybko robię/myślę/piszę.Pierwszy zrzut z oscyloskopu i to o co pytasz, to pomiar na unifonie między masą a linią wywołania w momencie "dzwonienia".Poniżej wklejam przebieg oscyloskopu z pomiarem wykonanym po złożeniu na szybko schematu:Czyli niezależnie od modulacji melodii wywołania, robi się jakieś 3,5V na wejściu Arduino. Ale Arduino uparcie dłuższy sygnał "widzi" jako kilka krótkich. To już może być kwestia programowa.

excray · Answer

Strasznie znerwicowany jesteś. Jeśli autorowi podpasuje schemat do domofonu to bez problemu dostanie ode mnie gotowy kod. A jak nie to może sobie wykorzystać schemat w swoim projekcie. Na przykład przetwornik sygnału dzwonka na binarne 0-1. Bo ten jego obecny schemat jak widać nie działa prawidłowo.

User removed account · Answer

I nie można było tego od razu napisać?3.5V. A nie pisałem wcześniej ?A jak ma widzieć? Sprawdź w nocie jaki napięcie wejściowe jest uznawane za poziom niski, a jakie za wysoki.Wracamy do tego co napisałem wcześniej. Czy koledze to jak uczniom w szkole, trzeba 20 razy powtarzać? Ciężko przeczytać uważnie?

Crayou · Answer

Można było, tylko mi się wydawało to oczywiste ale ok - mój błąd.Stan wysoki to między 2,4 a 5V. Mam teraz stałe 3,5V w czasie trzymania przycisku wywołania. Jak dla mnie pasuje.Małe poprawki w kodzie dały poprawny rezultat. Układ działa jak należy.Uwierz we mnie choć trochę

User removed account · Answer

3.5V teraz, jutro 3V, za tydzień może 2V. Napięcie to nie jest stabilizowanie. Wystarczy nieco zmodyfikować dzielnik, a właściwe jeden rezystor. Ciekawe co by zrobił z domofonem HAS Slicana, który po zaadresowaniu unifonu sprawdza jego obecność (tego nie robi ACO i Protel), a otwierać można rygiel lub wyjście dodatkowe (np bramę). Można też otwierać bez wcześniejszego wywołania (niektóre ACO tez realizują tą funkcję)
