Bosch SMS50E08EU/02 - Błąd E02

Witam

Zaznaczam - przeczytałem wiele tematów, ale mój problem trochę odbiega od przedstawionych wcześniej. Błąd E02 wyskakuje podczas suszenia. Zmywarka pracuje prawidłowo - grzeje, myje, płucze, ale przed końcem cyklu już nie suszy i wyskakuje błąd E02.

Czyli należy założyć, że grzałka jest sprawna, ale któryś przekaźnik może odmówił posłuszeństwa. Na najkrótszym cyklu 35min - także zawiesza się na suszeniu.

Podpowiedzcie proszę gdzie szukać przyczyny. Zmywarka 8 lat, a czasami wyskakują błędy: E24, E25 (czyli standard jak się zapomni wyczyścić). Żadnych innych awarii nie było.

Moduł mocy do wymiany lub naprawy. Czasem wymagane jest przeprogramowanie modułu.

Czy można to sprawdzić w domu przy pomocy miernika lub innego ogólnie dostępnego narzędzia ? I czy programowanie modułu wymaga wizyty w serwisie. Nie ukrywam że wydawanie 500 za zrobienie starej zmywarki mnie zniechęca i wolę wydać 1500 na nową.

Podpowiecie gdzie ten moduł się znajduje? W panelu czołowym czy z boku zmywarki?

Główny moduł znajduje się po prawej stronie zmywarki na dole,trzeba zdjąć bok.

Mam ten sam problem ze swoją zmywarką.
Czy udało Ci się rozwiązać problem? Jeśli tak to jak?
Pozdrawiam

Niestety po kontakcie z serwisem stwierdzono że do wymiany modul a że jest zintegrowany to koszt min 750zl. Wyrzuciłem kupiłem drugą.

Tak właśnie działają serwisy. Zamiast naprawić to wymiana na nowy i kasa się kręci

Oczywiście żeby dobrze zrozumieć. Wywaliłem całą zmywarkę. Teraz pewnie bym sam naprawił kupując używana część albo zamiennik na north.pl

@Maniek_71 Jak kolega chce moduł, to może coś by się znalazło w jakiś rozsądnych pieniądzach

Podpinam się pod temat. Mam ten sam problem.
Po przeczytaniu wielu wątków wiem, że trzeba sprawdzić grzałkę, a jeśli jest dobra to wymienić przekaźniki.

Wszystko wymontowane.

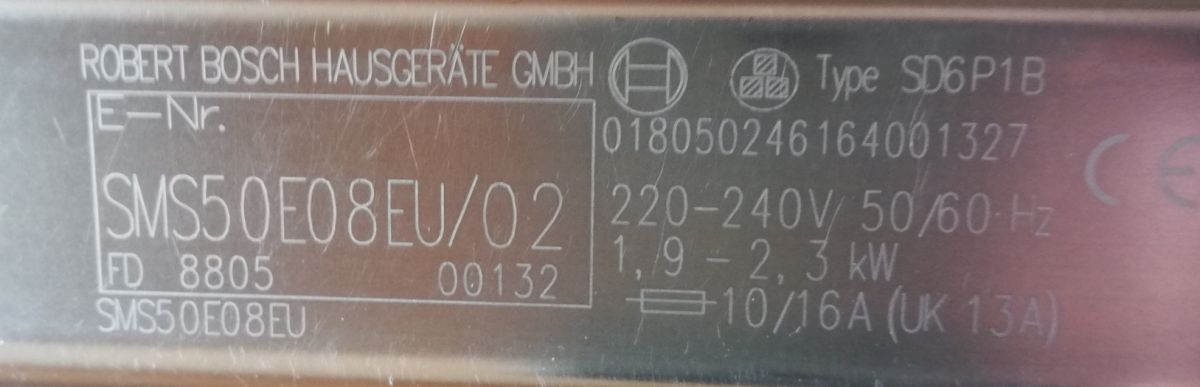

Zmywarka Bosch SMS50E08EU/02

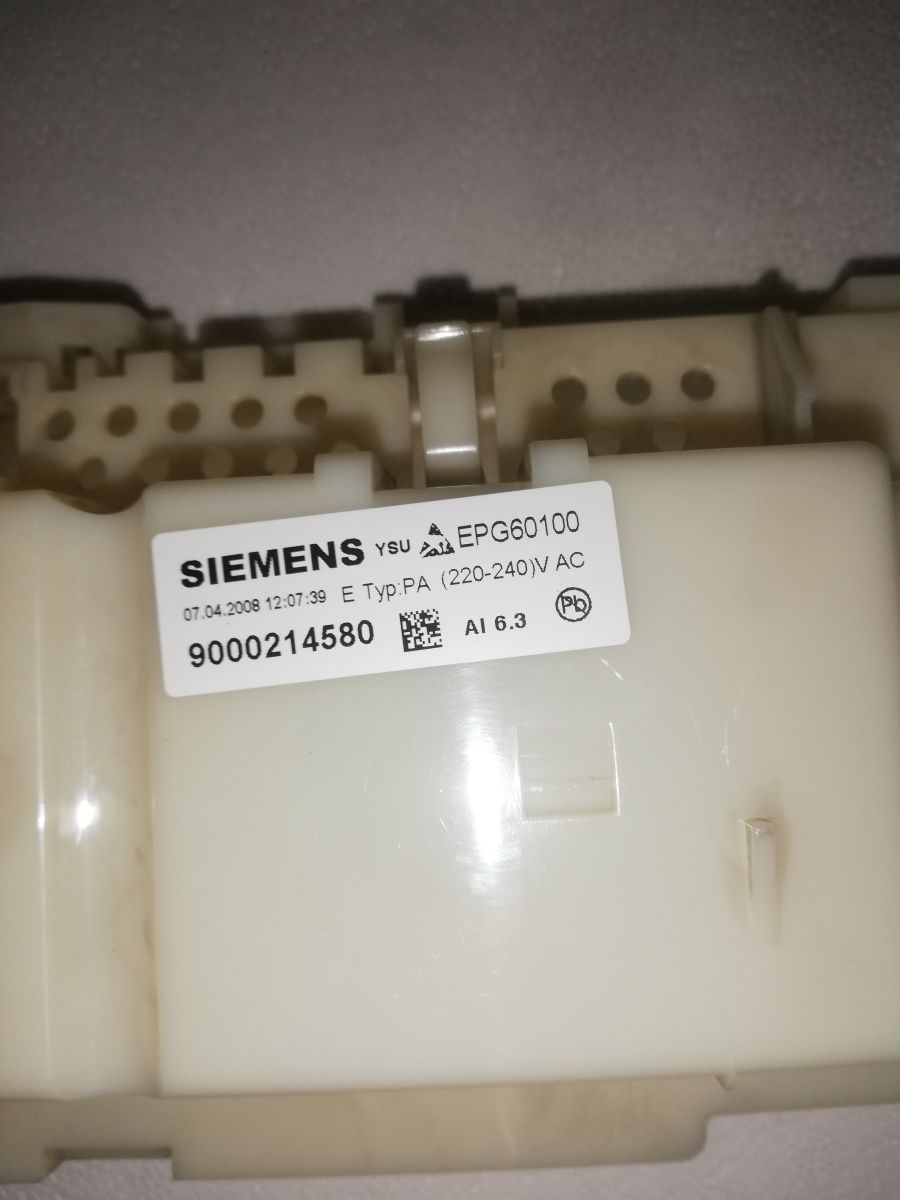

Sterownik Siemens EPG60100

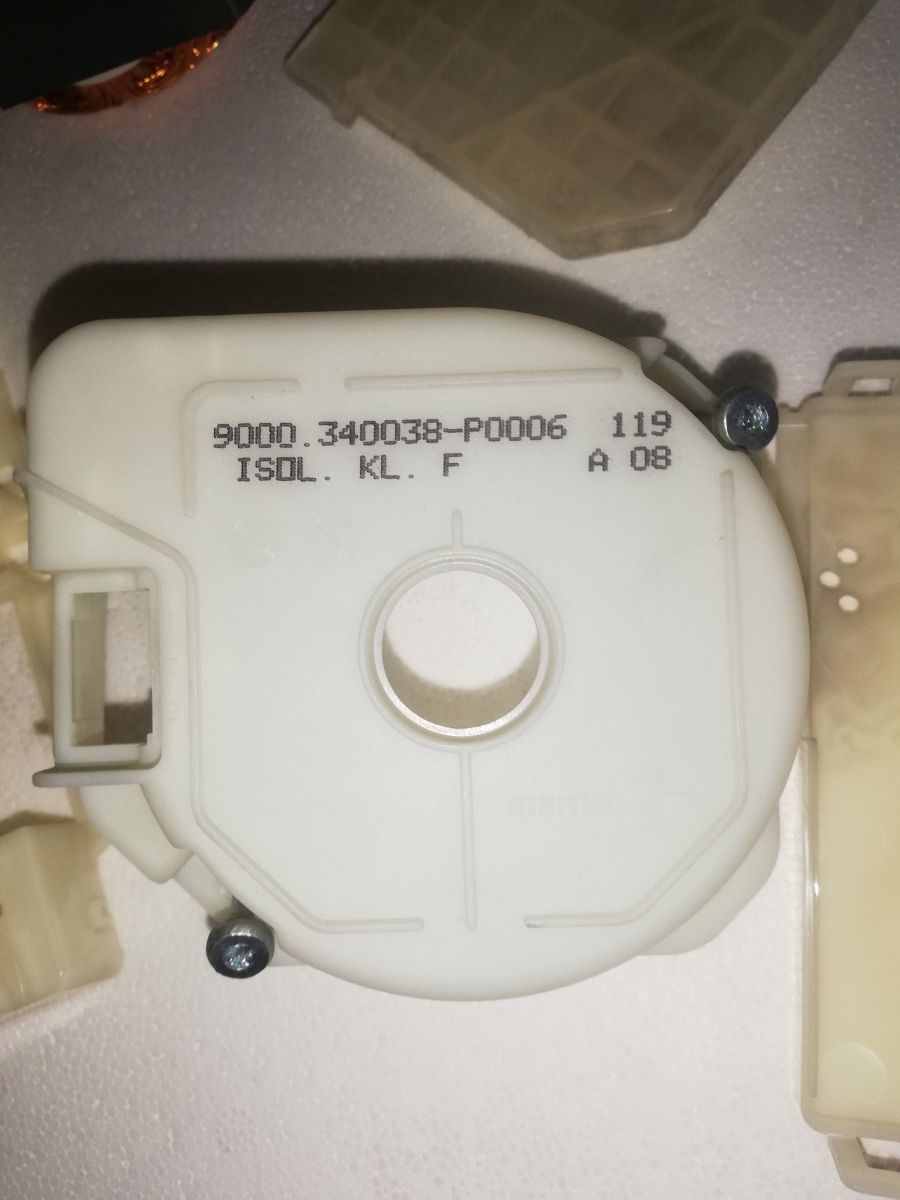

Pompo-grzałka(PG) 9000.340038-P0006
Przekaźniki HF3FD 012-ZTF(576)

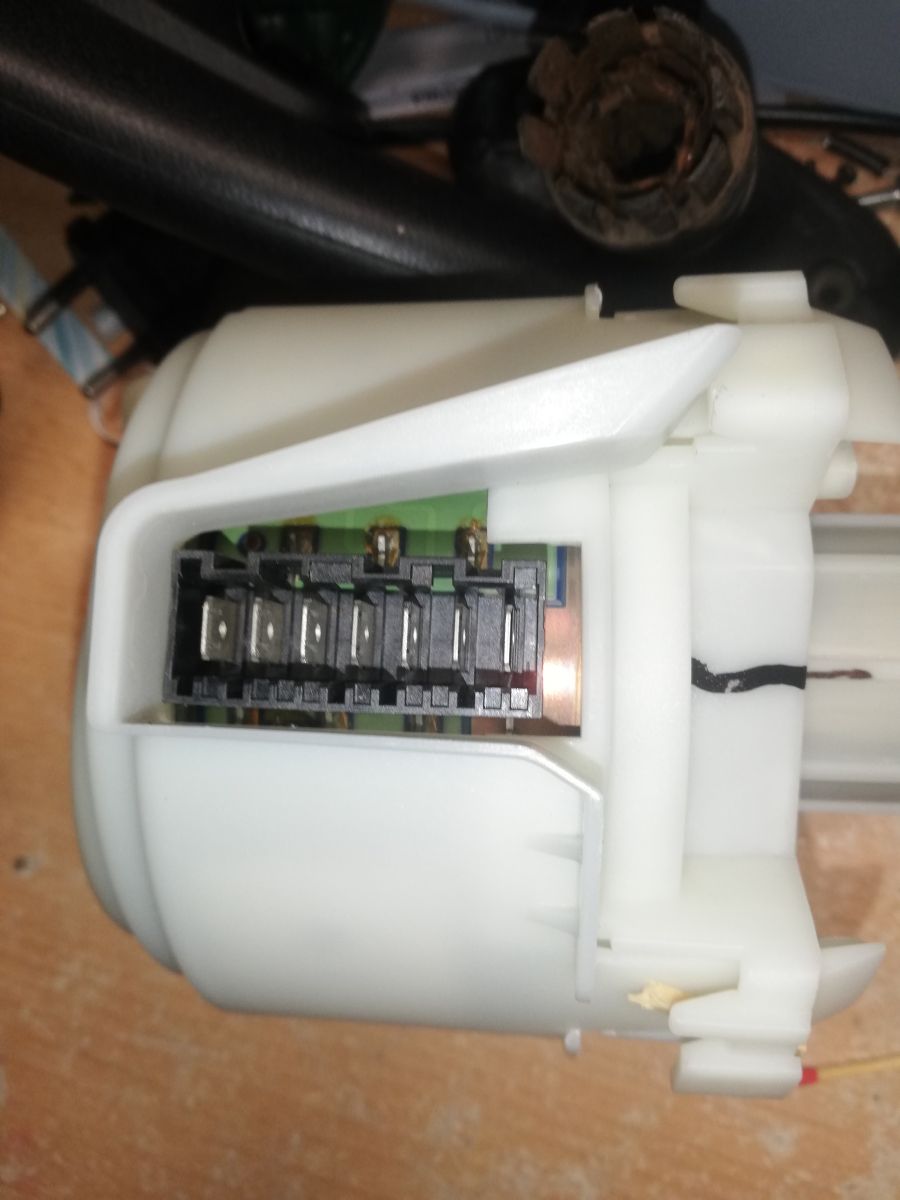

To stary typ pompo-grzałki (7 pinów). Przeczytałem w innych wątkach, że ciężko ją później złożyć.

Moje pytania.
Jak sprawdzić czy PG jest OK bez rozbierania? Które piny za co odpowiadają? Chciałbym wykonać test samej grzałki.
Przekaźniki są do kupienia za 7 PLN, więc nie ma tragedii. Z wymianą sobie poradzę.

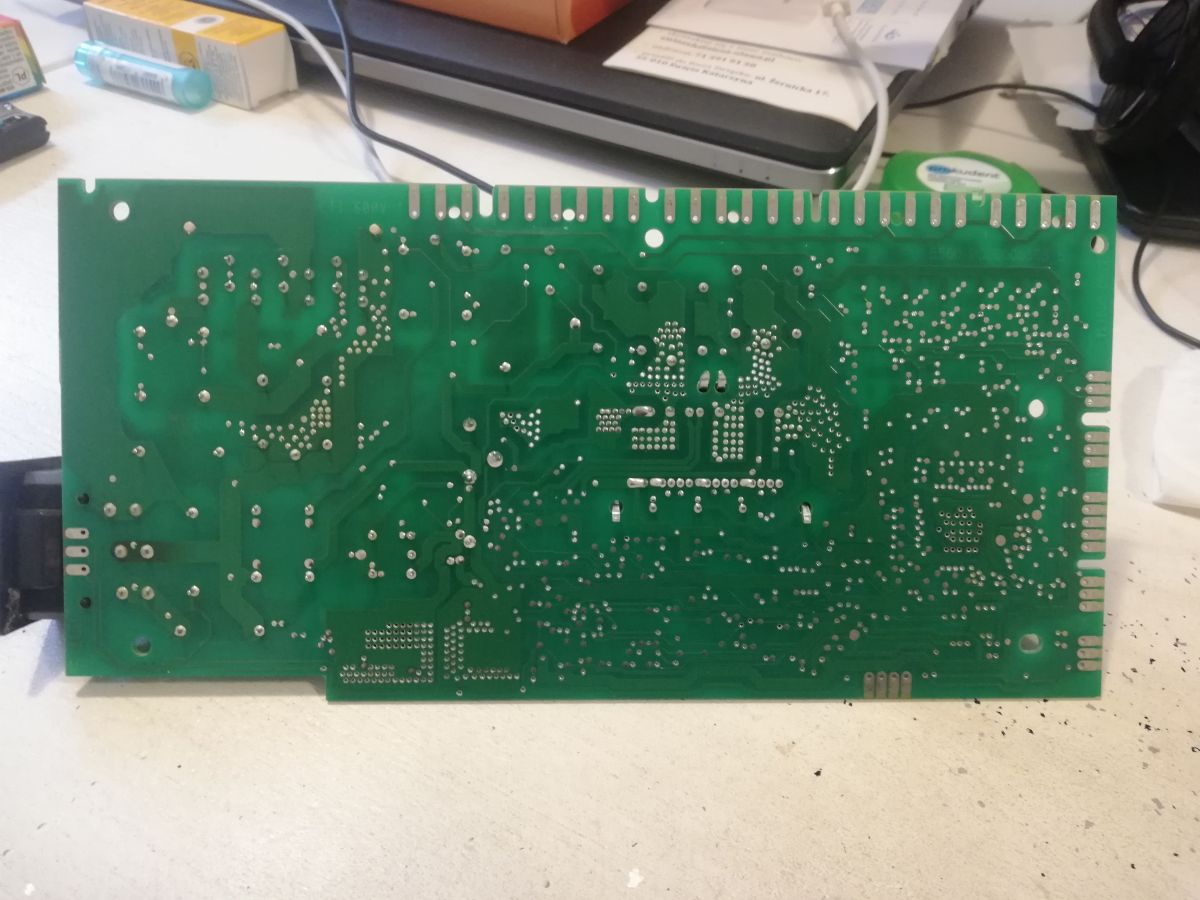

Na płytce sterownika nie ma żadnych uszkodzeń.

Załączam wszystkie zdjęcia.




Dodano po 1 [minuty]:

@AsReeX Najpierw diagnostyka i zobaczymy co padło. Jeśli moduł to jestem zainteresowany.
Pozdrawiam

Maniek_71 wrote:

Które piny za co odpowiadają?

1-2-3 Czujnik NTC
4-5-6 Grzałka
7 Ground

A dlaczego grzałka ma 3 piny? Czy grzałka ma 2 obwody?
Powinno być zasilanie 2-pinowe tak jak to widziałem w innych wątkach, ale nowszych pompo-grzałkach.
No chyba, że ten 3 pin to jest uziemienie.
Jak to zmierzyć?

Dodano po 1 [minuty]:

>>20506654

Jak zmierzyć czujnik NTC, rozumiem, że to jest czujnik temperatury?

Nie wiem dlaczego ma trzy piny? Tak ma i tyle (zapytać producenta E.G.O) ^^

Jak sprawdzić grzałkę i NTC było x set razy na tym forum, miernik w dłoń i jazda xD

Wyniki pomiarów:
Czujnik NTC
pin 1-2 13,5 KΩ
pin 1-3 27 KΩ
pin 2-3 13,5 KΩ
Grzałka
pin 4-5 10 Ω
pin 4-6 20 Ω
pin 5-6 10 Ω
pin 7 to masa
Nie ma przebicia między żadnym pinem, a masą. Z tego wniosek, że czujnik NTC i grzałka są sprawne. Wygląda też na to, że grzałka jest podzielona na dwie sekcje. Może tryb ECO? Kupuję przekaźniki i dam Wam znać jak poszło.
Pytanie.

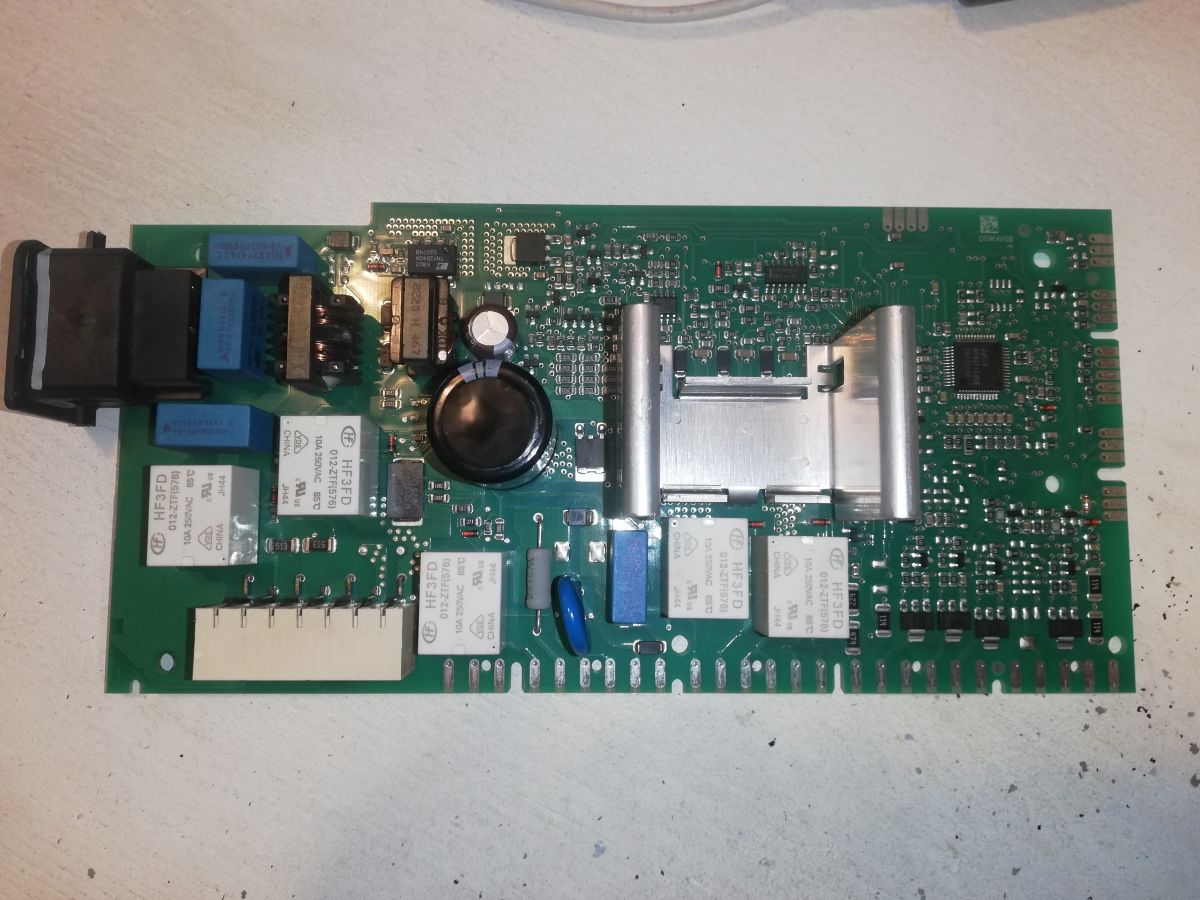

Na płytce jest 5 identycznych przekaźników. Czy przy okazji wymienić wszystkie czy tylko od grzałki? Koszt niewielki, a można uniknąć kolejnych awarii.

Zamień przekaźnik grzałki z któryś z przekaźników i po kłopocie 😅

Już zamówiłem 5 sztuk. Wymienię profilaktycznie wszystkie. Koszt 35 PLN.

Dodano po 11 [godziny] 59 [minuty]:

@AsReeX Jakbym tak zrobił to inne elementy przestaną działać.

@Maniek_71 ..... Proszę Cię! Jak wyjmiesz przekaźnik to przecież go sprawdzisz + wymieniłbym go z np. zeolitem Przynajmniej byś wiedział, czy rozwiąże to problem!

@AsReeX To nie jest zły pomysł, ale nie mam zasilacza, aby sprawdzić przekaźnik. Co to jest zeolit?
Poza tym musiałbym wszystko poskładać do kupy, zainstalować zmywarkę (teraz jest w innym pomieszczeniu, aby nie zawadzała w kuchni).
Jak się okaże, że to przekaźniki to potem znowu rozbieranie, aby wymienić ten co jest popsuty.
Poczekam na nowe, wymienię i wtedy sprawdzę.

Zrobisz jak uważasz, tak naprawdę diagnoza powinna zająć 20 minut (z czego 15 to demontaż urządzenia, a 5 min wyjęcie przekaźnika).

Te pytki są "trudne" w lutowaniu i trzeba mieć do tego wprawę + porządną kolbę albo rozlutownicę ^^. Przy wymianie 5 przekaźników (co jest totalnie bez sensu) masz pięć szans na to, że przy którymś wyrwiesz ścieżki z laminatu lub przelotkę i tyle z tego będzie.

Mam odsysacz cyny, więc nie powinno być problemu. Poczekam, aż przyjdzie przesyłka.

Dodano po 39 [minuty]:

@AsReeX Ponawiam pytanie. Co to jest zeolit?

Ahh.. Szczęścia Ci ta odpowiedź nie da, ale skoro się jej domagasz ^^

Zeolith to system suszenia w modelach "premium"

B/S/H podobnie jak inni producenci pakuje jeden jeden/dwa/trzy modele sterownika do setek różnych zmywarek, a poszczególne funkcję włączane/wyłączane są programowo! Twoja zmywarka jest modelem budżetowym, zatem tej funkcji nie ma i przekaźnik od grzałki "zeolitha" jest zbędny.

To teraz rozumiem. Wybacz, ale nie znam się na zmywarkach.
Który to przekaźnik? Nie będę go wymieniał, no bo po co?

Ponawiam swoje pytanie.
Dzisiaj będę miał przekaźniki i zobaczymy co z tego wyjdzie.

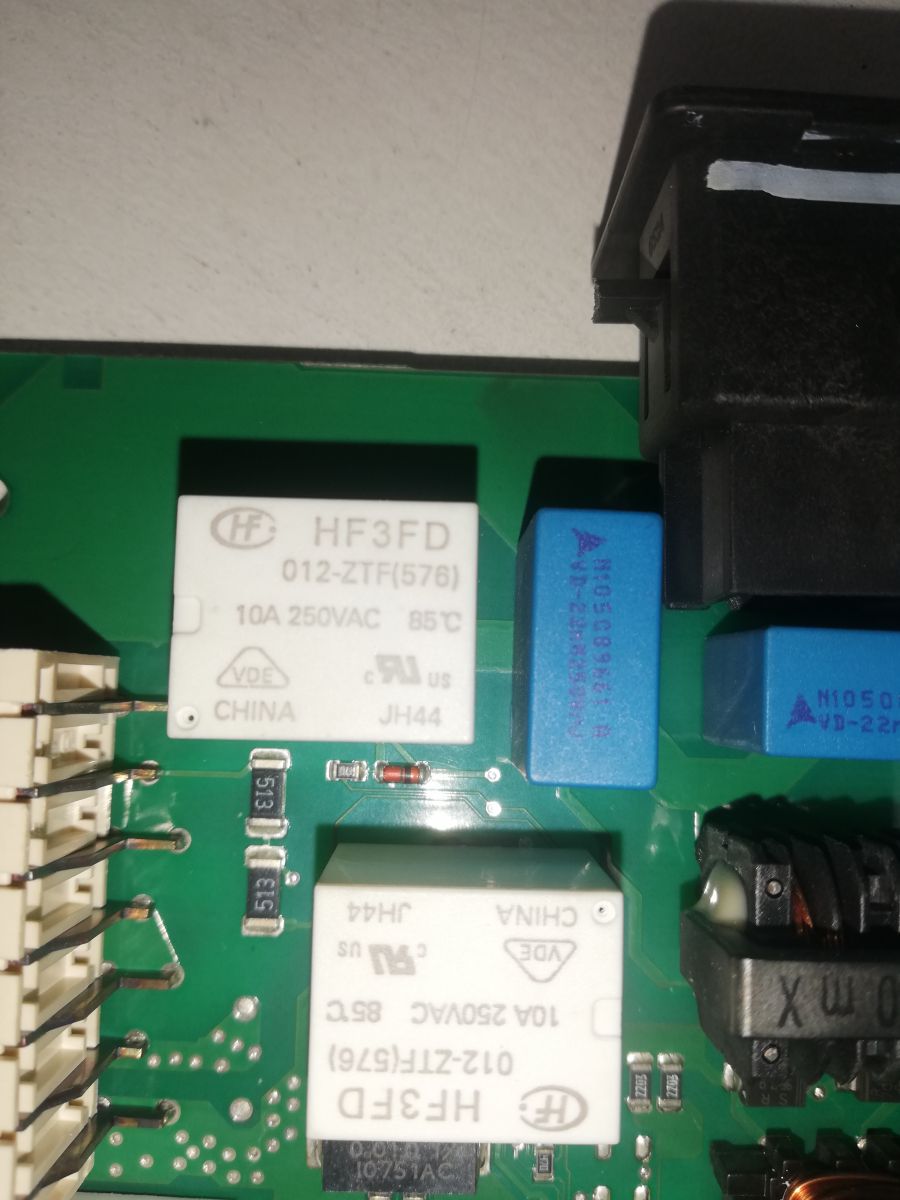

Oba powyżej gniazda od grzałki.

Ale te oba powyżej gniazda od grzałki to właśnie są od grzałki. Który jest od zeolithu?

Nie ma to jakiegokolwiek znaczenia! U Ciebie tego nie było, nie ma i nie będzie!

No to teraz nie rozumiem.
Najpierw piszesz, aby podmienić przekaźnik od zeolitu na ten od grzałki, aby sprawdzić czy to kwestia przekaźnika.

Quote:

Proszę Cię! Jak wyjmiesz przekaźnik to przecież go sprawdzisz + wymienił bym z np. zeolitem Przynajmniej byś wiedział, czy rozwiąże to problem!

Teraz piszesz, że nie mam takiego przekaźnika.

Co Cię ten zeolit tak interesuje? Zamówiłeś przekaźnik do grzałki - to wymień i kropka. Nie piszesz pracy magisterskiej o budowie modułu GV640! U ciebie fizycznie nie ma systemu zeolit (grzałki, wentylatora) co nie znaczy, że sterownik nie obsługuje wersji z tym systemem dla innego E-Nr!!!

Nie interesuje mnie zeolit. Chciałbym wiedzieć, który przekaźnik (o ile jest od niego w moim sterowniku) za niego odpowiada, aby go nie wymieniać.
Sam napisałeś, aby podmienić ten z grzałki na ten z zeolitu.

Napisałeś:

Quote:

Proszę Cię! Jak wyjmiesz przekaźnik to przecież go sprawdzisz + wymieniłbym go z np. zeolitem Przynajmniej byś wiedział, czy rozwiąże to problem!

Quote:

Twoja zmywarka jest modelem budżetowym, zatem tej funkcji nie ma i przekaźnik od grzałki "zeolitha" jest zbędny.

Sugerując się tym co napisałeś chciałbym go pominąć podczas wymiany.
To moja pierwsza naprawa zmywarki w życiu. Znam się trochę na elektronice, ale na zmywarkach już nie.
Pozdrawiam
