Ultradźwiękowy licznik-detektor

mario_ka 08 Lis 2017 14:44 2949 4
  • Ultradźwiękowy licznik-detektor
    Witajcie.
    Oto eksperymentalna wersja ultradźwiękowego licznika przesuwających sie obiektów wyposażonego w interfejs RS485, który rozróżnia kierunek przemieszczania przedmiotów.
    Zbudowany w oparciu o uC Atmega8L i wzmacniacz LM258.
    Ultradźwiękowy licznik-detektor
    Algorytm działanie sprowadza się w zasadzie do ciągłego naprzemiennego pomiaru odległości za pomocą fal ultradźwiękowych:
    Ultradźwiękowy licznik-detektor Ultradźwiękowy licznik-detektor

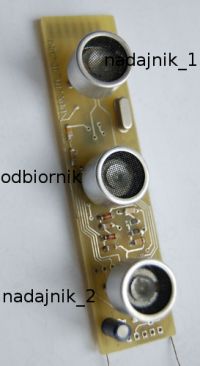

    1. Nadajnik 1 wysyła falę ultradźwiękową.
    2. Odbiornik nasłuchuje czy pojawi się echo o odpowiedniej amplitudzie.
    3. Jeśli echo pojawiło się w założonym oknie czasowym to wykryto obiekt po lewej stronie.
    3. Nadajnik 2 generuje falę ultradźwiękową.
    4. Odbiornik nasłuchuje czy pojawi się echo o odpowiedniej amplitudzie.
    5. Jeśli czas oczekiwania na echo został przekroczony to brak obiektu po prawej stronie.

    ...i tak w kółko.

    Ultradźwiękowy licznik-detektor

    Znając następstwo wykrycia obiektów z prawej i lewej strony rozróżniamy kierunek jego ruchu.

    Schemat ideowy urządzenia niestety nie istnieje, ale nie ma tu wielkich odkryć:
    - nadajniki fal ultradżwiękowych podłączone są bezpośrednio do kontrolera,
    - wzmacniacz odbieranego sygnału to klasyczne rozwiązanie jakich można wyszukać wiele pod frazą: ultrasonic sensor schematic.

    Generowanie sygnału oparto na przerwaniu TIMERA 0:
    - przeładowujemy timer,
    - w zależności od wybranego nadajnika (zmienna transmiter_nr) generujemy paczkę fal prostokątnych na odpowiednich pinach,
    - liczbę okresów generowanej fali określa zmienna kompilatora: LICZBA_OKRESOW:
    - jeśli wygenerowano odpowiednią liczbę okresów sygnału to zatrzymujemy timer i zerujemy piny sterujące nadajnikiem.
    Kod: c
    Zaloguj się, aby zobaczyć kod


    Jeśli tan mini-projekt stanie się dla kogoś inspiracją będzie mi bardzo miło :-)

    Pozdrawiam
    Mariusz

    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
    O autorze
    mario_ka
    Poziom 11  
    Offline
    mario_ka napisał 84 postów o ocenie 93, pomógł 0 razy. Mieszka w mieście Kr. Jest z nami od 2006 roku.
  • IGE-XAOIGE-XAO
  • #2
    coolrob
    Poziom 15  
    A możesz coś więcej napisać o tym? Czy testowałeś działanie? Jaki zasięg, jak reaguje na szybkie / wolne przejścia? Czy coś go zakłóca? Jak to działa z dużymi / małymi obiektami? Napisz chciaż rodzaj użytych nadajników / odbiorników.
  • IGE-XAOIGE-XAO
  • #3
    mario_ka
    Poziom 11  
    Witaj coolrob,

    Potrzebny był zasięg do 50 cm i przy zasilaniu kontrolera 5V było to spokojnie osiągalne.
    Wolne przejścia nie stanowią problemu - detekcja i zliczanie działa b. dobrze. Dla zliczania przechodzących i przebiegających ludzi sprawdza się idealnie.
    Użyte elementy ultradźwiękowe to łatwo dostępne w wielu sklepach elementy. Szukać należy pod hasłem "czujnik ultradźwiękowy". Te zastosowane w projekcie maja 16mm średnicy i pracują na 40kHz.

    Pozdrawiam
  • IGE-XAOIGE-XAO
  • #4
    shadow25
    Poziom 12  
    Hej, bardzo ciekawy projekt. Mam pytanie, czy płytkę wykonałeś własnoręcznie czy zleciłeś komuś? Ciekawią mnie przelotki, jakbyś mógł coś więcej powiedzieć :)
  • #5
    mario_ka
    Poziom 11  
    shadow25 napisał:
    Hej, bardzo ciekawy projekt. Mam pytanie, czy płytkę wykonałeś własnoręcznie czy zleciłeś komuś? Ciekawią mnie przelotki, jakbyś mógł coś więcej powiedzieć :)

    Witaj shadow25
    Płytka robiona była w profesjonalnym zakładzie z opcją bez soldermaski. Było to dość dawno temu gdy takie rarytasyjak i soldermaski i opisy mocno podnosiły koszt PCB.

    Pozdrawiam
