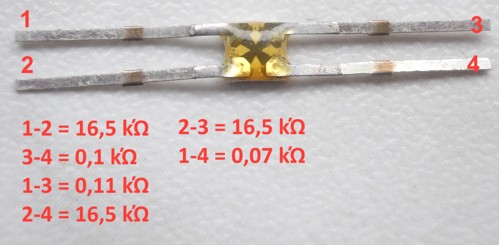

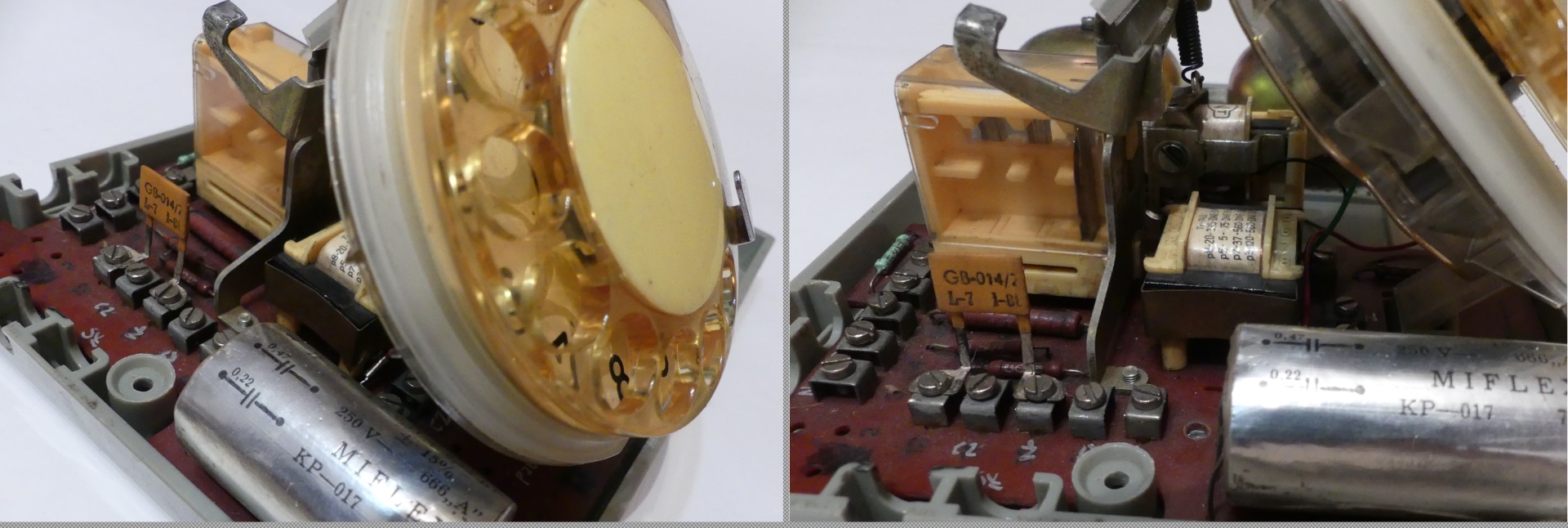

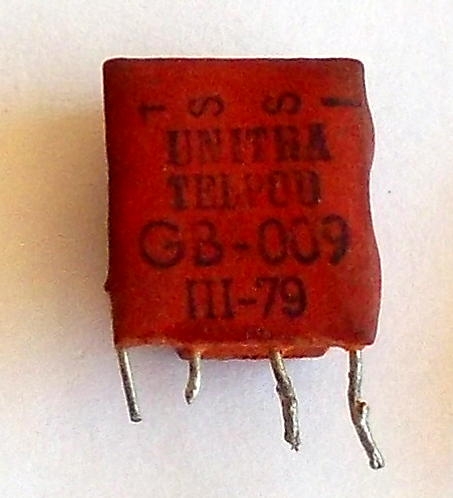

Technologie w elektronice zmieniają się tak szybko, że popularne do niedawna elementy mogą być obecnie trudne do rozpoznania. Widoczny na zdjęciu hybrydowy element grubowarstwowy był dla mnie zagadką ale podejrzewam, że dla wielu osób jego funkcja jest dobrze znana. Rozpoznanie funkcji elementu GB-014/2 ułatwiło mi zobaczenie go w jego naturalnym środowisku, w telefonie Telkom Telcza Aster.

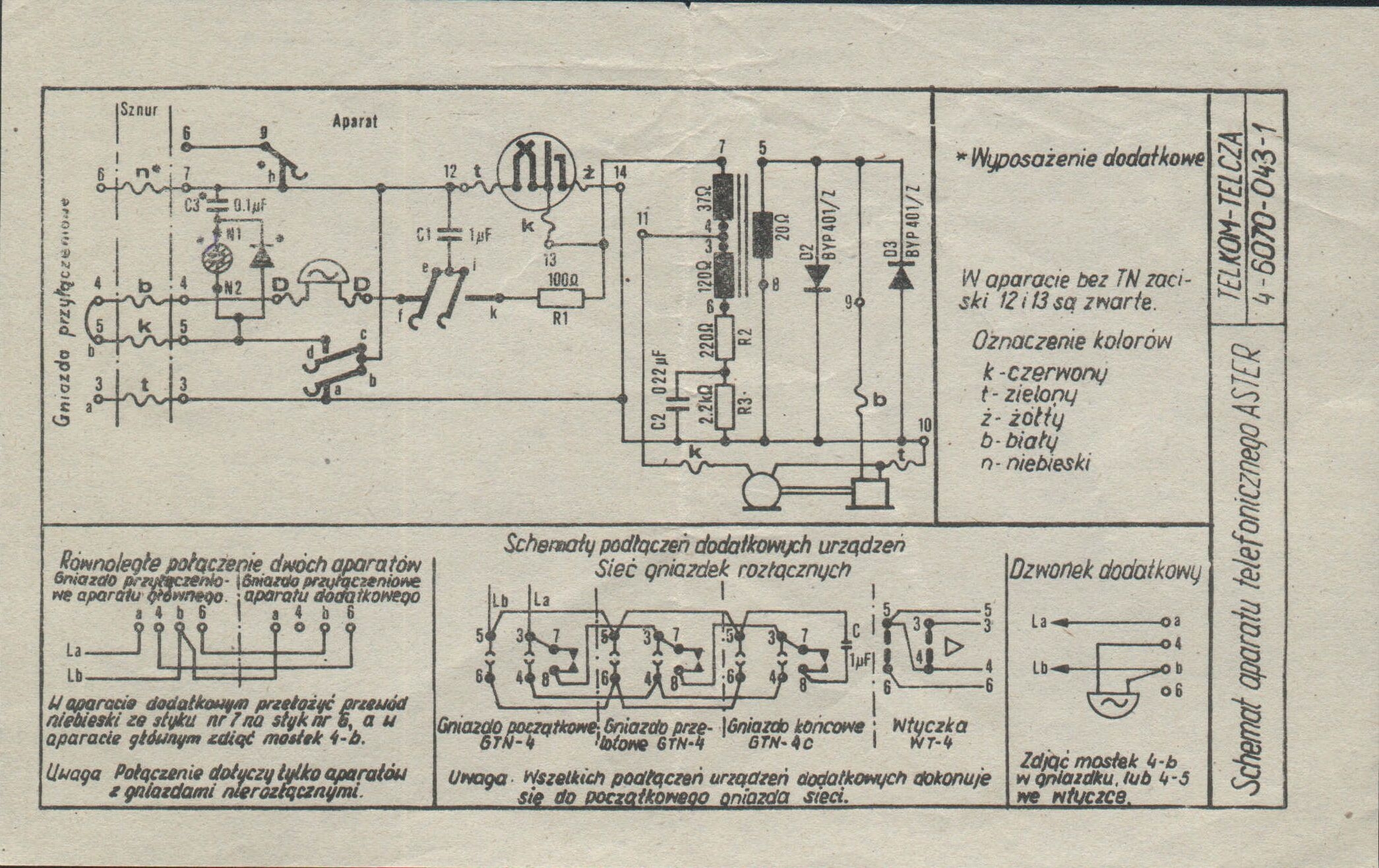

Szybki pomiar i spojrzenie na schemat wskazuje, że to dość egzotyczna podwójna dioda.

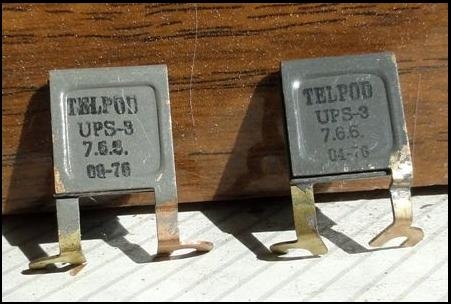

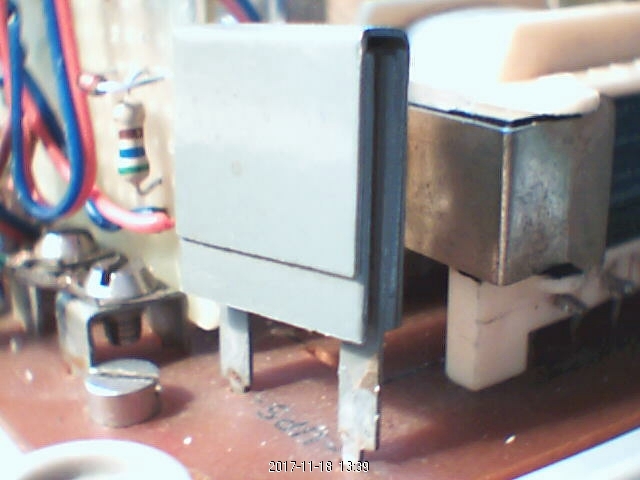

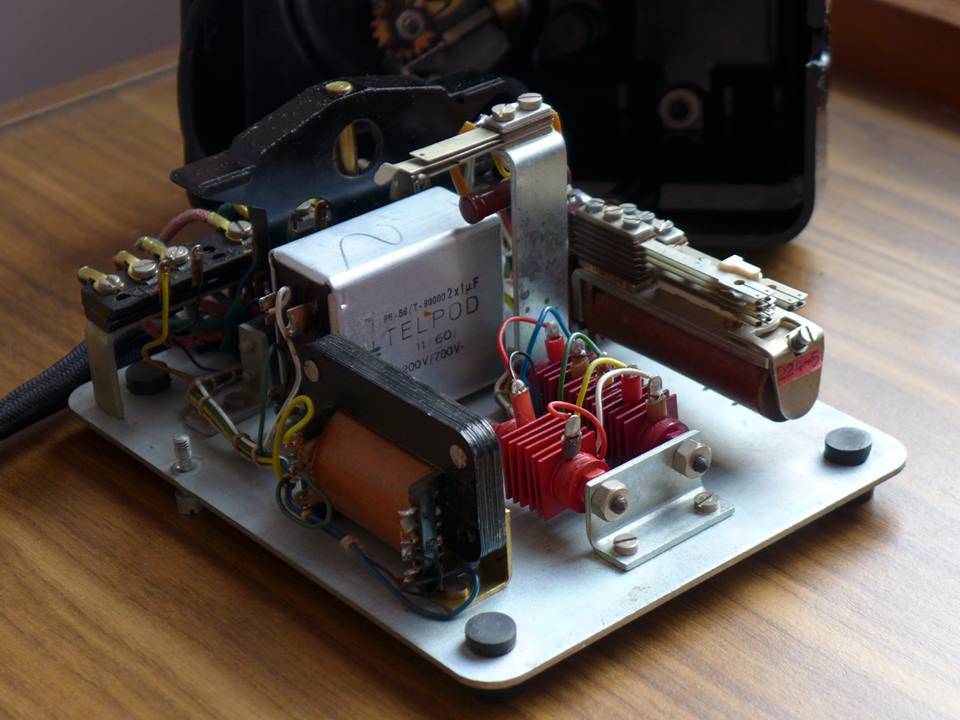

Trafiłem kiedyś na podobny element wykonany w formie prostokątnego metalowego stosu selenowego pomalowanego szarą farbą. Nie posiadam zdjęć ale znalazłem coś podobnego w sieci: stos selenowy pracujący w telefonie Aster 70 i w nieco zmienionej formie w innych starszych konstrukcjach: ZAT-CB-58
link.
Czy macie podobne obecnie mniej znane elementy?

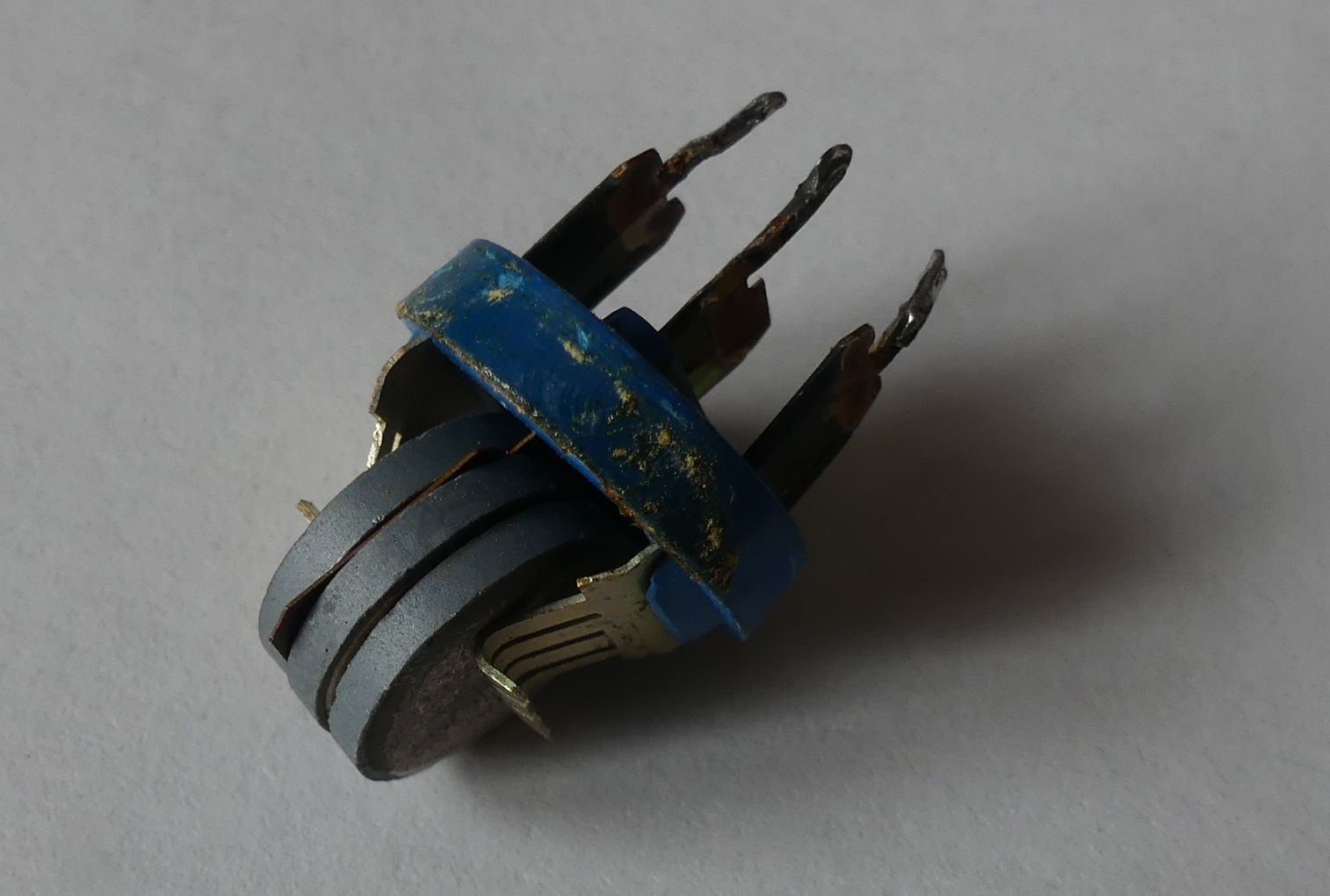

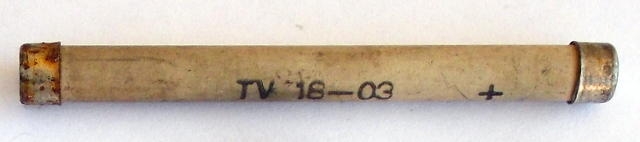

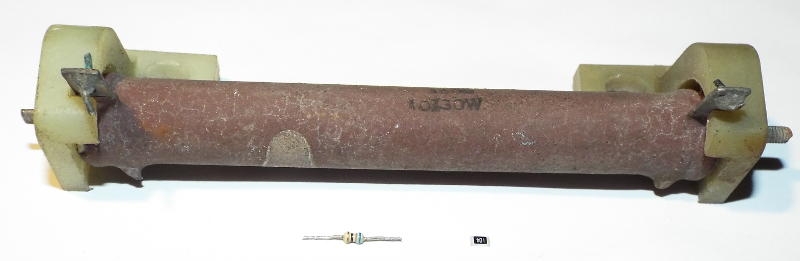

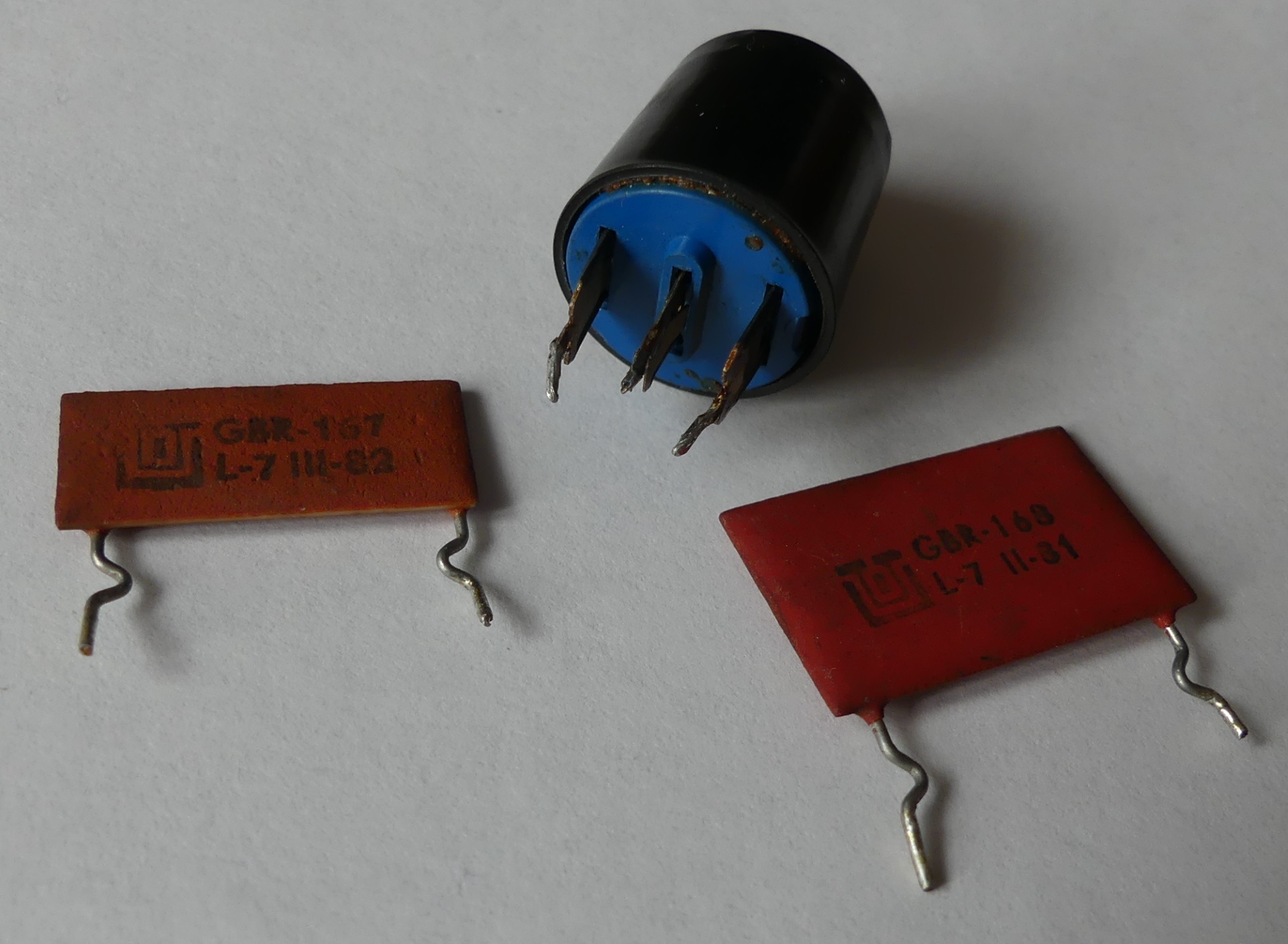

Wiele elementów przestało być rozpoznawalnych gdy sprzęt RTV zamienił się z obszernych drewnianych skrzynek wypełnionych przestrzennie umieszczonymi modułami, na płaskie konstrukcje z pojedynczą płytką oblepioną SMD. Przykładowo typowe dla starszych OTVC rezystory wysokonapięciowe występujące często na płytce kineskopu telewizora oraz pozystor (termistor PTC) zasilający cewki rozmagnesowujące:

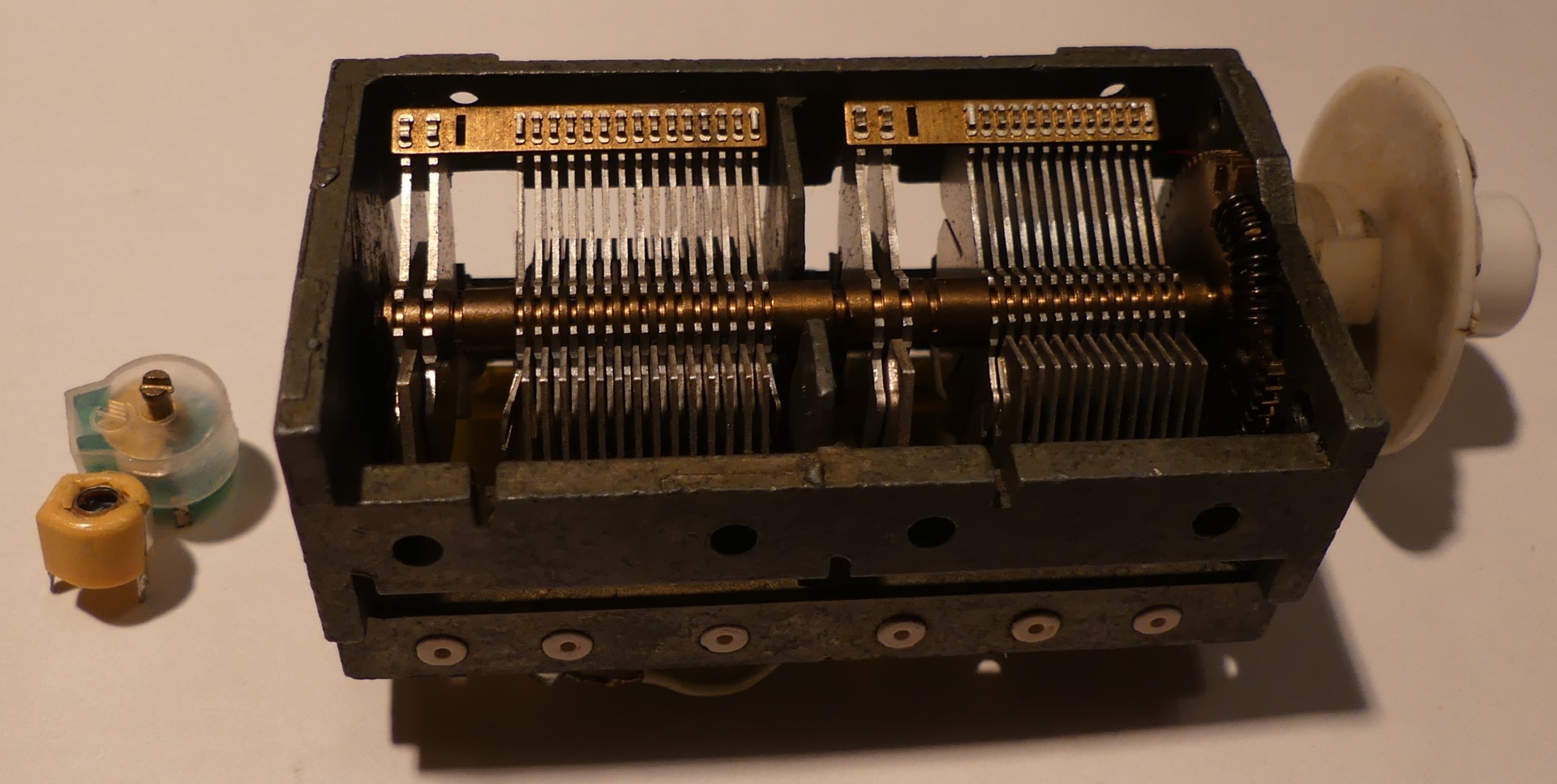

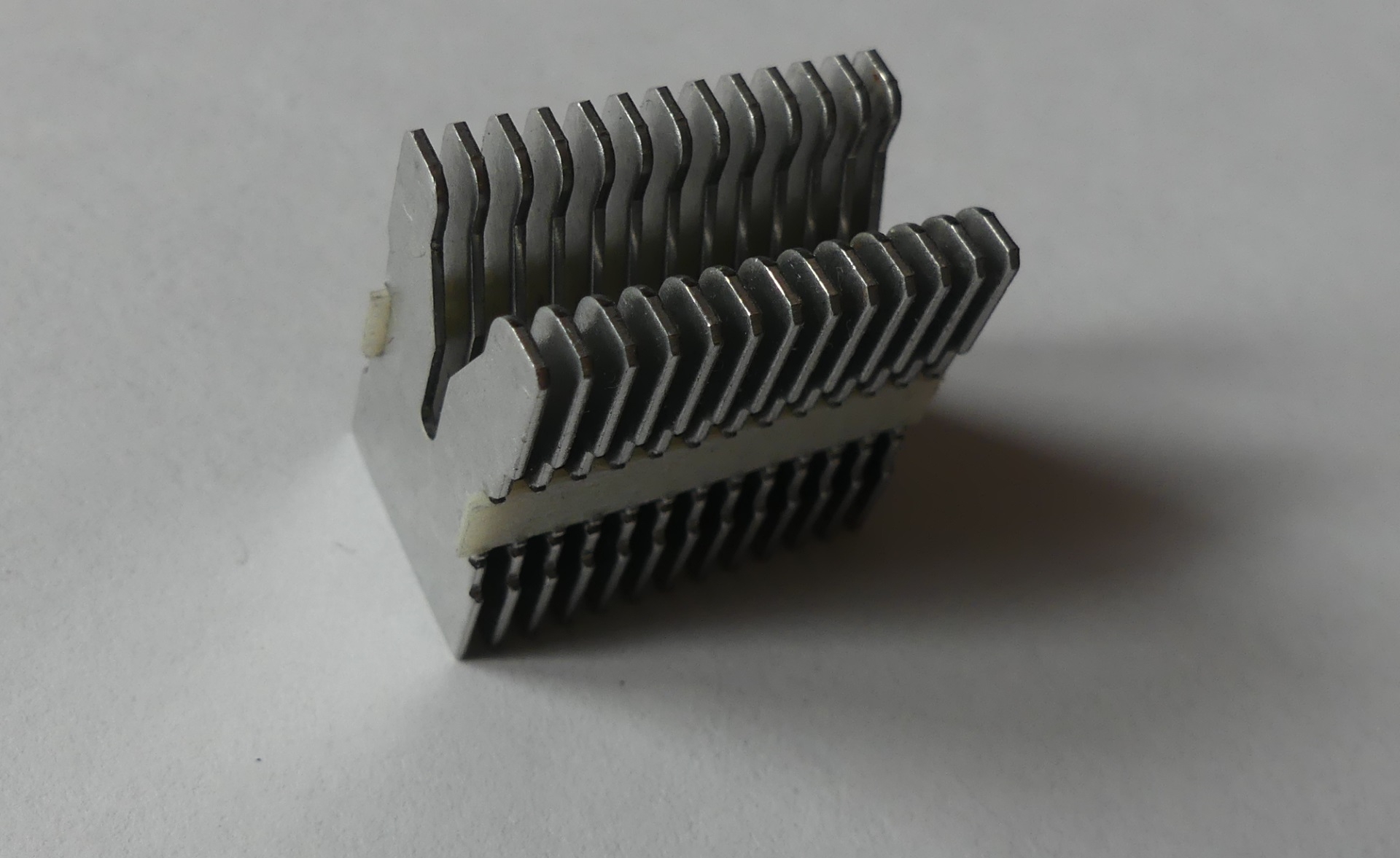

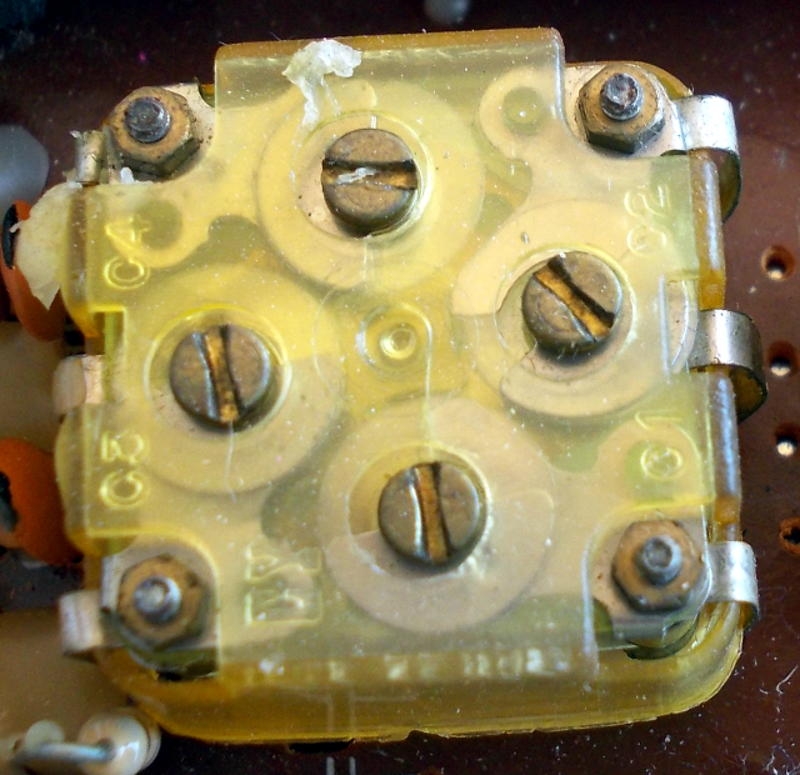

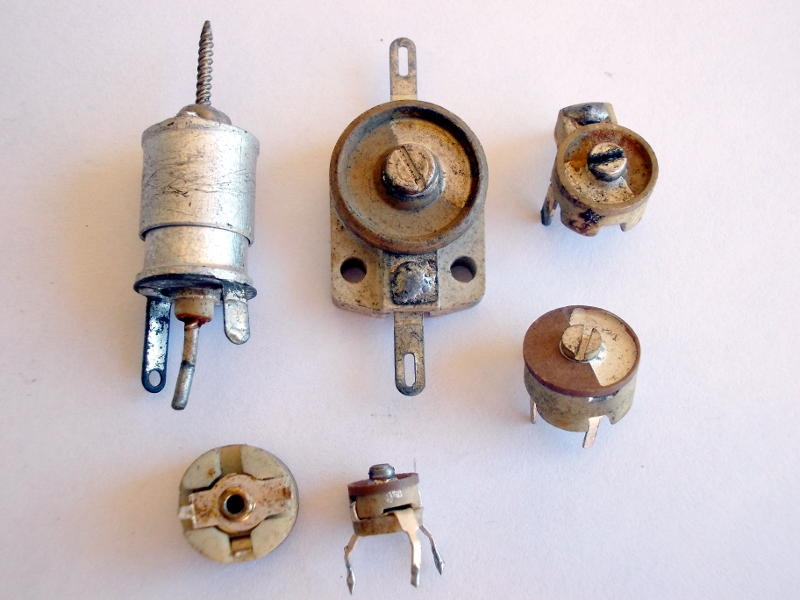

Lub dość duże trymery pozwalające na dostrojenie pojemności w obwodach starych radioodbiorników:

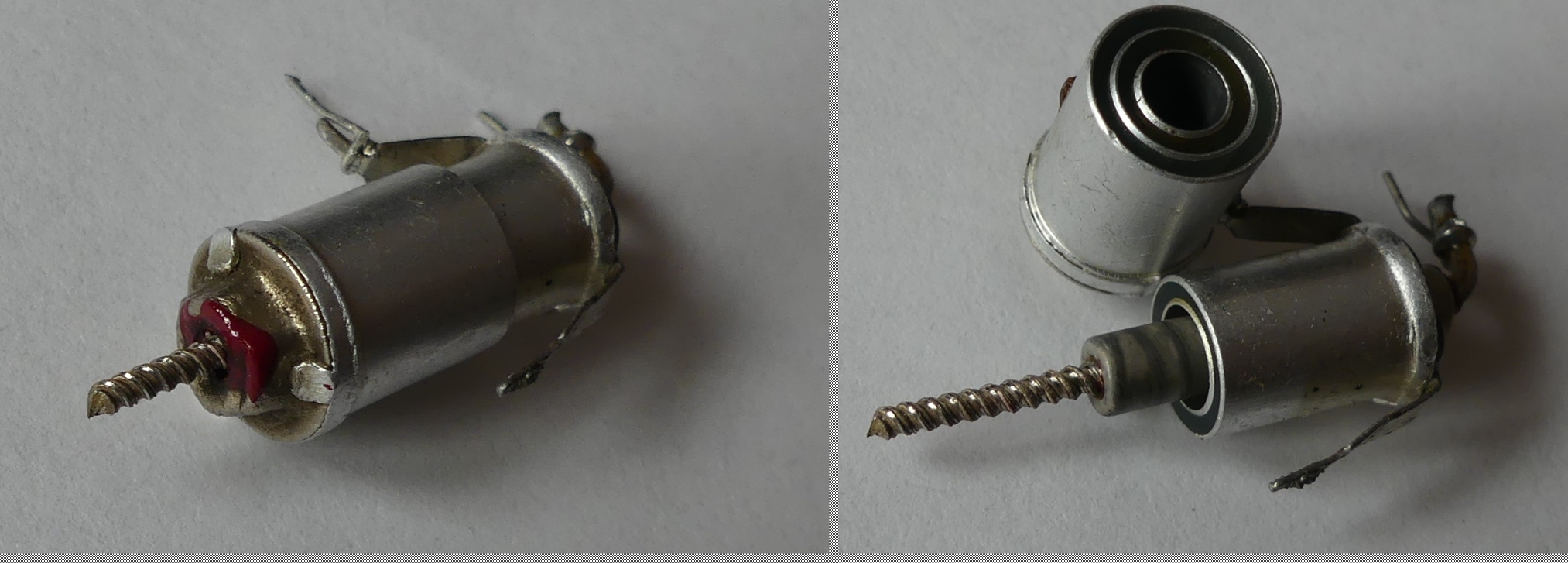

Niektóre elementy mogą być obecnie szeroko stosowane ale nieznane elektronikom zajmującym się odmienną dziedziną, np. komora gaszeniowa niekoniecznie musi być czymś oczywistym dla specjalisty od elektroniki cyfrowej:
Czy macie zdjęcia ciekawych elementów elektronicznych?

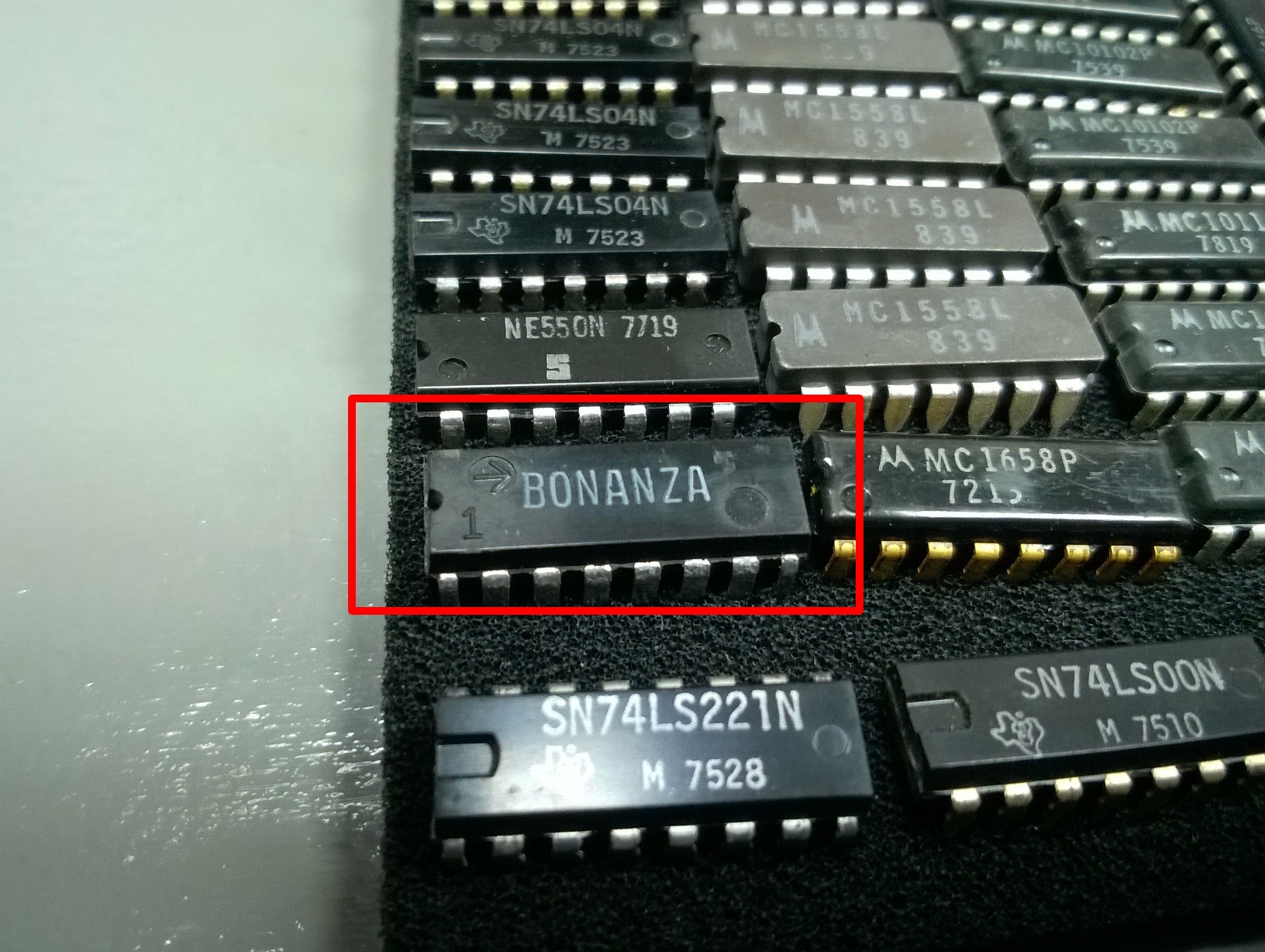

Warto umieścić w temacie zdjęcia mniej typowych elementów, a może macie element którego przeznaczenia nie znacie?
Być może ktoś pomoże ustalić funkcję podzespołu?

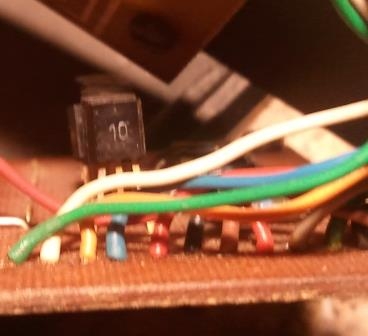

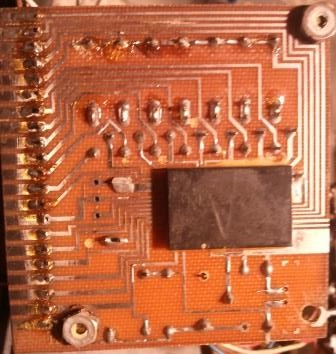

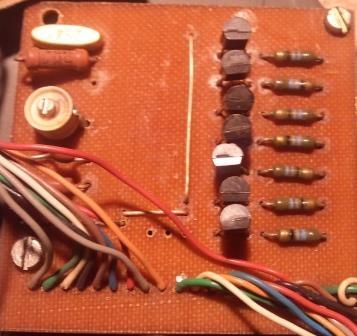

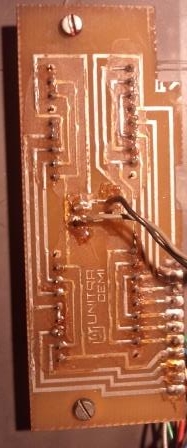

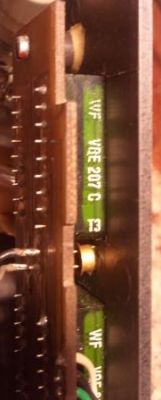

Kiedyś miałem okazję znaleźć w pomieszczeniu likwidowanego Zurtu moduł, którego przeznaczenia nie znam do tej pory. W jednej z szuflad leżał moduł, który prawdopodobnie jest częścią zamienną do jakiegoś starego odbiornika telewizyjnego, ale jaką konkretnie pełnił funkcję?

Szybki pomiar i spojrzenie na schemat wskazuje, że to dość egzotyczna podwójna dioda.
Trafiłem kiedyś na podobny element wykonany w formie prostokątnego metalowego stosu selenowego pomalowanego szarą farbą. Nie posiadam zdjęć ale znalazłem coś podobnego w sieci: stos selenowy pracujący w telefonie Aster 70 i w nieco zmienionej formie w innych starszych konstrukcjach: ZAT-CB-58
link.
Czy macie podobne obecnie mniej znane elementy?
Wiele elementów przestało być rozpoznawalnych gdy sprzęt RTV zamienił się z obszernych drewnianych skrzynek wypełnionych przestrzennie umieszczonymi modułami, na płaskie konstrukcje z pojedynczą płytką oblepioną SMD. Przykładowo typowe dla starszych OTVC rezystory wysokonapięciowe występujące często na płytce kineskopu telewizora oraz pozystor (termistor PTC) zasilający cewki rozmagnesowujące:
Lub dość duże trymery pozwalające na dostrojenie pojemności w obwodach starych radioodbiorników:
Niektóre elementy mogą być obecnie szeroko stosowane ale nieznane elektronikom zajmującym się odmienną dziedziną, np. komora gaszeniowa niekoniecznie musi być czymś oczywistym dla specjalisty od elektroniki cyfrowej:
Czy macie zdjęcia ciekawych elementów elektronicznych?
Warto umieścić w temacie zdjęcia mniej typowych elementów, a może macie element którego przeznaczenia nie znacie?
Być może ktoś pomoże ustalić funkcję podzespołu?
Kiedyś miałem okazję znaleźć w pomieszczeniu likwidowanego Zurtu moduł, którego przeznaczenia nie znam do tej pory. W jednej z szuflad leżał moduł, który prawdopodobnie jest częścią zamienną do jakiegoś starego odbiornika telewizyjnego, ale jaką konkretnie pełnił funkcję?
