Powerbank 150Wh, 11.1V 14000mAh, 12x18650

pier 20 Lis 2017 17:09 9597 38
  • Powerbank 150Wh, 11.1V 14000mAh, 12x18650

    Dzisiaj na tapecie powerbank którego popełniłem.

    Założenia były takie aby zbudować duży wydajny bank energii którym można by ładować wszelakiej maści urządzenia zasilane z USB i laptopa. Powerbank musi mieć możliwość ładowania z odnawialnego źródła energii tutaj zostanie wykorzystane słońce. Wskaźnik parametrów jest niezbędny.

    Co udało się zrobić:
    Akumulator około 150Wh, 12x18650 w konfiguracji 3S4P, 11.1V 14000mAh.
    Dwa porty USB 5.2V i wydajności około 3A. Nie miałem potrzeby dawać więcej portów.
    Przetwornica zrobiona na LM2596-5. Lekko podniosłem napięcie do 5,2V.
    Powerbank 150Wh, 11.1V 14000mAh, 12x18650

    Powerbank 150Wh, 11.1V 14000mAh, 12x18650
    Niestety nie ma funkcji Quickcharge. Nie wiem czy są jakieś rozwiązania dla konstruktorów które pozwalają na budowę takiej ładowarki a i kiedy robiłem powerbanka nie miałem jeszcze urządzeń z taką funkcją.
    Ładowaniem laptopa miała się zajmować przetwornica step-up na XL6009 niestety nie podołała. Obecnie szukam czegoś zasilanego z 3S co wygeneruje 20V i około 4A, już widzę że tanio nie będzie.
    Przetwornica na razie została w banku ale jak tylko znajdę coś odpowiedniego to wymienię.
    Ładowanie ze słońca jest.
    Zajmuje się tym specjalizowany kontroler MPPT LT3652.
    Opierałem się na informacjach z tej strony.

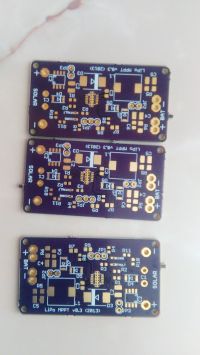

    Znalazłem tam również link do strony OSH Park gdzie zamówiłem płytki do tej przetwornicy. Niestety w warunkach domowych nie ma szans na wykonanie takiej płytki. Scalaki dostałem od Lineara.
    Płytki przetwornic step-up i MPPT przyklejone są klejem termicznym do aluminiowych blaszek w celu poprawienia termiki.

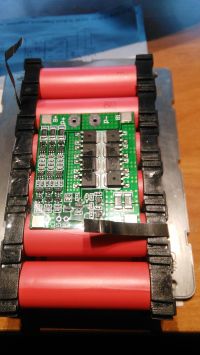

    Pakiet akumulatorów zabezpieczony jest BMS-em z funkcją balansera. BMS pozwala na pobór prądu 25A.
    Układ pomiarowy to mój twór.
    Jest to Atmega328 współpracująca z czujnikiem prądu INA219 i pokazująca pomiary na wyświetlaczu oled ze sterownikiem SSD1306.




    Mega odczytuje wartość prądu pobieranego z pakietu i napięcie na nim z czujnika INA219. Napięcie z przetwornicy step-up i step-down odczytuje przetwornikiem atmegi. Mikroprocek korzysta z zewnętrznego napięcia odniesienia MAX6129. Trochę na wyrost ale wala mi się ich trochę to użyłem. Zasilanie stabilizuje MCP1700.
    Płytka procesora jest spięta na kanapkę z przetwornicą step down USB.
    Schemat poniżej.

    Powerbank 150Wh, 11.1V 14000mAh, 12x18650

    Teraz coś o obudowie.
    Obudowa zakupiona w TME. Strasznie ciężko obrabia się materiał z którego jest zrobiona i otwory wyszły nieszczególne. Na spodzie obudowy zrobiłem w Eaglu płytę z laminatu do której zamocowany jest taśmą dwustronną i trytkami pakiet. Sam pakiet zrobiony specjalnymi koszykami do tego przeznaczonymi. Szczegóły na zdjęciach.
    Powerbank 150Wh, 11.1V 14000mAh, 12x18650

    Powerbank 150Wh, 11.1V 14000mAh, 12x18650

    Powerbank 150Wh, 11.1V 14000mAh, 12x18650

    Powerbank 150Wh, 11.1V 14000mAh, 12x18650

    Złącza ładowania i panelu solarnego to XT60 zamocowane w uchwytach wydrukowanych na drukarce 3D. Ramka wyświetlacza zrobiona tak samo.
    Wyłącznik zasilania odłącza przetwornice i układ pomiarowy od pakietu.
    Na razie powerbank nie był ładowany ze słońca jedynie przetestowana przetwornica MPPT ze względu na brak panela.
    Ładuje go ładowarką modelarską.

    Powerbank 150Wh, 11.1V 14000mAh, 12x18650

    Powerbank 150Wh, 11.1V 14000mAh, 12x18650

    Powerbank 150Wh, 11.1V 14000mAh, 12x18650

    Powerbank 150Wh, 11.1V 14000mAh, 12x18650
