Dźwięk załączającego się tranzystora przebija się na głośniki.

20 Gru 2017 18:47 585 5
  • Poziom 8  
    Cześć, proszę o pomoc przy rozwiązaniu problemu. Skonstruowałem przester gitarowy i chcę umieścić go w obudowie. W tej chwili układ testuje na płytce prototypowej. Zainstalowałem w efekcie możliwość zmiany napięcia zasilającego z 9V/18. Chcę aby zmiana napięcia była sygnalizowana za pomocą LED - w jednym trybie dioda miga w drugim świeci się stale. Całość realizowana jest za pomocą przełącznika dźwigniowego dwubiegunowego on/on. Do efektu migania postanowiłem użyć złożony w przeszłości multiwibrator astabilny.

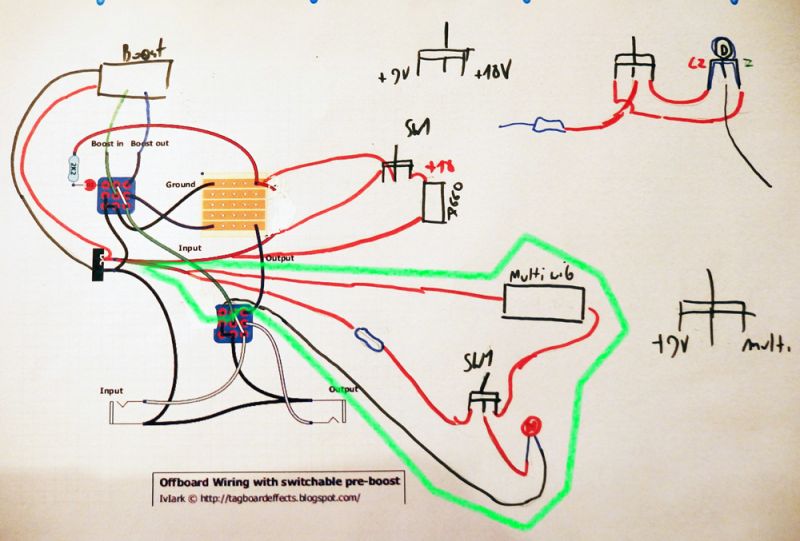

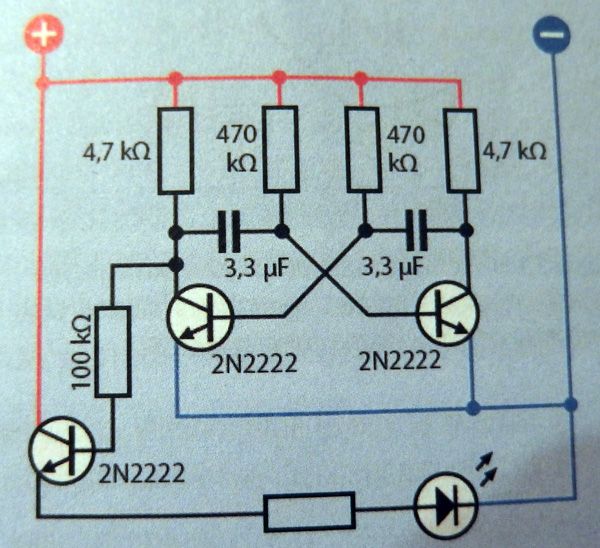

    Niestety wpięcie do układu multiwibratora(złożonego wg załączonego schemat) zaznaczonego zieloną obwiednią, powoduje przeniesienie na głośniki, słyszalnego efekt załączania się tranzystora przy zapalaniu i gaśnięciu diody. Jak rozumiem przyczyną jest podpięcie efektu i multiwibratora do wspólnego zasilania. Czy jest jakaś możliwość rozwiązania problemu?

    Dźwięk załączającego się tranzystora przebija się na głośniki.Dźwięk załączającego się tranzystora przebija się na głośniki.
  • Pomocny post
    Poziom 43  
    Spróbuj szeregowo z zasilaniem samego generatora podłączyć rezystor o oporności rzędu kilkuset omów i za nim (od strony generatora) kondensator elektrolityczny (np. 100uF) do masy.
  • Poziom 8  
    W taki sposób ?

    Dźwięk załączającego się tranzystora przebija się na głośniki.

    Cz w taki sposób? (filtr dolnoprzepustowy??))
    Dźwięk załączającego się tranzystora przebija się na głośniki.
  • Pomocny post
    Poziom 43  
    Wybacz, ale odwykłem już dawno od tak rysowanych "schematów"... W każdym razie - jak pisałem - Z przełącznika podajesz napięcie 12V na wibrator przez 100 omów i z tego rezystora (przy wibratorze) dajesz 100uF do masy.
    Chyba dobrze zrozumiałem Twój opis...?
  • Poziom 8  
    OK, mam tak jak drugi schemat. Dałem 402ohm + 220uF. Działa :D Dziękuję za pomoc!
  • Poziom 43  
    Bardzo proszę.
