Szybkie prototypowanie czy prowizorka?

TechEkspert 25 Gru 2017 20:28 5079 14
REKLAMA
  • Szybkie prototypowanie czy prowizorka?

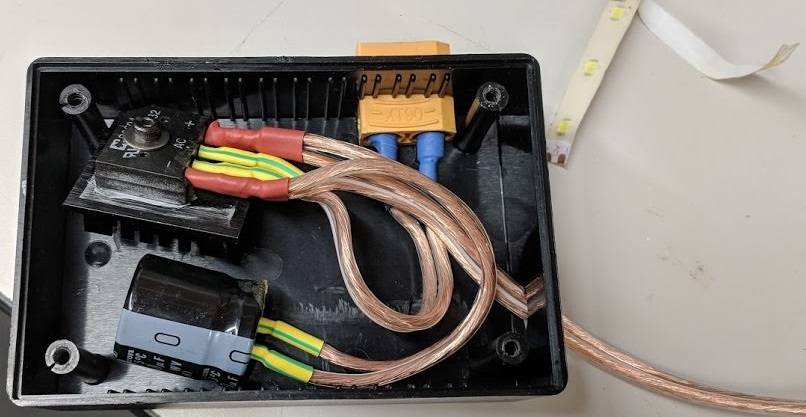

    Efekt szybkiego zbudowania urządzenia i użycia przypadkowej obudowy, taśmy elektroizolacyjnej / srebrnej / samowulkanizującej, "trytytek", rurek termokurczliwych, termokleju - bywa różny. Na zdjęciu widać dość skuteczną realizację zasilacza DC.

    Mówią, że prowizorka trzyma najdłużej. Co o tym myślicie? Czy szybkimi metodami montażu da się zrobić trwałe urządzenie? Czy jednak widząc opaskę zaciskową i srebrną taśmę, dostajecie alergii? ;)


    Źródło:
    https://www.reddit.com/r/electronics/comments..._time_protecting_my_project_using_heatshrink/

    Fajne? Ranking DIY
    O autorze
    TechEkspert
    Redaktor
    Offline
    W moich materiałach znajdziecie testy i prezentacje sprzętu elektronicznego, modułów, sprzętu pomiarowego, eksperymenty. Interesuje mnie elektronika cyfrowa, cyfrowe przetwarzanie sygnałów, transmisje cyfrowe przewodowe i bezprzewodowe, kryptografia, IT a szczególnie LAN/WAN i systemy przechowywania i przetwarzania danych.
    Specjalizuje się w: mikrokontrolery, rozwiązania it
    TechEkspert napisał 5819 postów o ocenie 4623, pomógł 15 razy. Jest z nami od 2014 roku.
  • REKLAMA
  • #2 16913468
    bubu1769
    Poziom 42  
    Czasami sytuacja wymaga zastosowania metod powszechnie uznanych za prowizorke, które na dłuższą metę sprawdzają się idealnie. Według mnie wszystko zależy właśnie od sytuacji.
  • #3 16913744
    prosiak_wej
    Poziom 39  
    Z najświeższego doświadczenia wiem, że najlepsze obudowy to różnego rodzaju puszki i skrzynki elektroinstalacyjne. W większości minimum IP44, solidne tworzywo, skromna ale praktyczna forma i estetyka nie kłuje w oczy. Rurki TK obowiązkowe, trytytki wskazane gdy nie da się już śrub czy wkrętów użyć.

    Takie moje wykonanie odbiornika FR24:

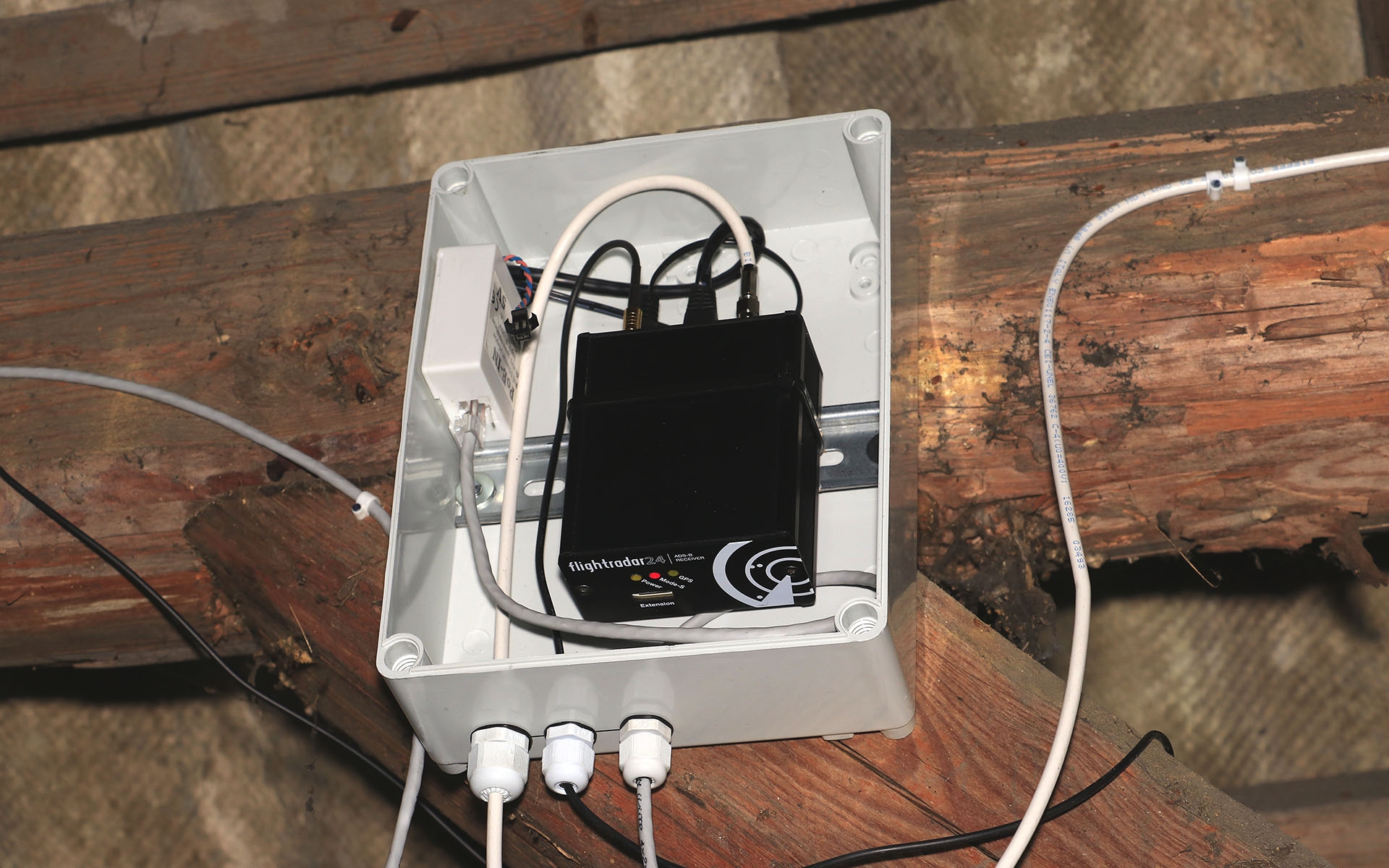

    Szybkie prototypowanie czy prowizorka?


    Szybkie prototypowanie czy prowizorka?


    Zasilanie i Ethernet w jednym kablu (namiastka PoE), w gniazdku RJ45 schowana przetwornica do 5V, taka za 2,90zł. Całość pracuje na strychu od 29 kwietnia tego roku, więc skrzynka IP65 była wskazana.
    (Do wiszącej wtyczki na skręconych kabelkach jest podłączona zielona diodka LED przyklejona termoglutem do pokrywy skrzynki)

    Poza tym w pracowni, w mniejszej skrzynce tego typu, przykręconej do ściany, mam moduł DPS5005 (zasilacz Eltek 50V na kablach stoi na półce) oraz małą dystrybucję 12V - gniazdo zapalniczki, zaciski sprężynowe oraz włącznik doświetlenia blatu roboczego.
  • #4 16913778
    kowal011
    Poziom 21  
    Prototypy najczęściej dobrze znoszą prowizorkę. Problemem jest brak czasu na wykonanie gotowego już urządzenia zgodnie z nawet najniższymi standardami. Przykładem jest urządzenie z tematu czy choćby projekty oparte o arduino i zostawione w stanie prototypu zamiast użyć samej atmegi w najniższej funkcjonalnej formie.
  • REKLAMA
  • REKLAMA
  • #6 16914682
    TechEkspert
    Redaktor
    @prosiak_wej może napiszesz coś więcej o swoim odbiorniku, jego możliwościach i uruchamianiu w Artykułach lub DIY ?
  • REKLAMA
  • #7 16915068
    prosiak_wej
    Poziom 39  
    TechEkspert napisał:
    @prosiak_wej może napiszesz coś więcej o swoim odbiorniku, jego możliwościach i uruchamianiu w Artykułach lub DIY ?


    Niekoniecznie, bo:
    1. To nie jest mój odbiornik, tylko własność Flightradar24 AB
    2. FR24 udostępniło mi go pod pewnymi warunkami:
    - Montaż anteny i uruchomienie w ciągu tygodnia od otrzymania przesyłki
    - Zobowiązanie do pozostawionego włączonego odbiornika i podłączonego do Internetu 24/7
    - Wszelkie przewidziane przerwy w działaniu muszę zgłaszać z wyprzedzeniem
    - Danych odebranych za pomocą tego odbiornika nie mogę udostępniać innym serwisom, mogę natomiast wykorzystywać je na własny użytek (Link - ikonka samolociku na dole strony, tam widać rzeczywisty zasięg "mojego" odbiornika, nie zawsze działa, bo "serwer" jest uruchomiony na lokalnym komputerze)
    3. W zamian za udostępnianie danych ADS-B otrzymuję od FR24 nielimitowany dostęp do serwisu w klasie Business na trzech urządzeniach równocześnie.

    W celu zapewnienia działania odbiornika również w czasie awarii sieci elektroenergetycznej, zasilany jest z wyodrębnionej instalacji 12VDC, zbuforowanej dwoma akumulatorami SSB 90Ah (tak jak cały sprzęt sieciowy, spora część oświetlenia, monitoring, telewizor...)

    Więcej o FR24:
    https://www.flightradar24.com/add-coverage
    Zanim otrzymałem ich odbiornik, korzystałem z dzyndzla USB RT820T (https://www.flightradar24.com/share-your-data)
  • #8 16917877
    Bonifacy
    Poziom 24  
    TechEkspert napisał:
    Szybkie prototypowanie czy prowizorka?
    Efekt szybkiego zbudowania urządzenia i użycia przypadkowej obudowy, taśmy elektroizolacyjnej / srebrnej / samowulkanizującej, "trytytek", rurek termokurczliwych, termokleju - bywa różny. Na zdjęciu widać dość skuteczną realizację zasilacza DC.

    Mówią, że prowizorka trzyma najdłużej, co o tym myślicie czy szybkimi metodami montażu da się zrobić trwałe urządzenie, czy widząc opaskę zaciskową i srebrną taśmę dostajecie alergii? ;)


    Źródło:
    https://www.reddit.com/r/electronics/comments..._time_protecting_my_project_using_heatshrink/


    Wszystko zależy co i do czego.

    1. Powyższy zasilacz DC jest wykonany relatynie dobrze czyt.
    + Połączenia są prawdopodobnie polutowane i dobrze zaizolowane.
    + wizualna grubość kabli nie sprawi problemu czy zagrożenia
    wadami natomiast to że
    - elementy mogą się w środku przemieszczać - ale z kawałka taśmy led domyślam się że nie ma to być stosowane jako urządzenie ruchome
    - radiator może mieć zły odbiór temperatury - wszyustko zależy jakie temperatury będzie miał uzyskiwać.

    Tego typu konstrukcje raczej są niezawodne i działać będzie stabilnie - ale nie są to konstrukcje pokazowe - czytać do chwalenia się na forach i sekcjach DiY itp.

    2. Niektórzy w DIY chwalą się projektami na płytkach prototypowych wciskanych - gdzie często gęsto widziałem gdzie obwody prądowe są prowadzone przewodami sygnałowymi. Sama płytka prototypowa nie daje pewnego długoterminowego zestyku nie jest całkowicie odporna na transportowanie. takie coś tylko jako prototyp w czasie konstruowania.
  • #9 16918161
    pawelr98
    Poziom 39  
    Zależy od skomplikowania.

    Proste można robić nawet i na pająka.
    Do bardziej złożonych używam tanie chińskie płytki uniwersalne.
    Mój obecny zasilacz warsztatowy(0-30V 0-6.5A, uA723 + 2x2N3055, ma ujemną linię aby schodzić do 0V) jest na takiej płytce zrobiony.Niby prowizorka ale działa już wiele miesięcy.Poza tym że wybiło raz bezpiecznik (prąd udarowy przy ładowaniu kondensatora na starcie) nie było problemów.Kable pospinane trytkami, izolacja napięć sieciowych dodatkowymi termokurczkami tam gdzie przechodziło blisko niskonapięciowych.

    Stykowych nie lubię bo wbrew nazwie lubią nie stykać.

    Zdarzały się też "prototypy".

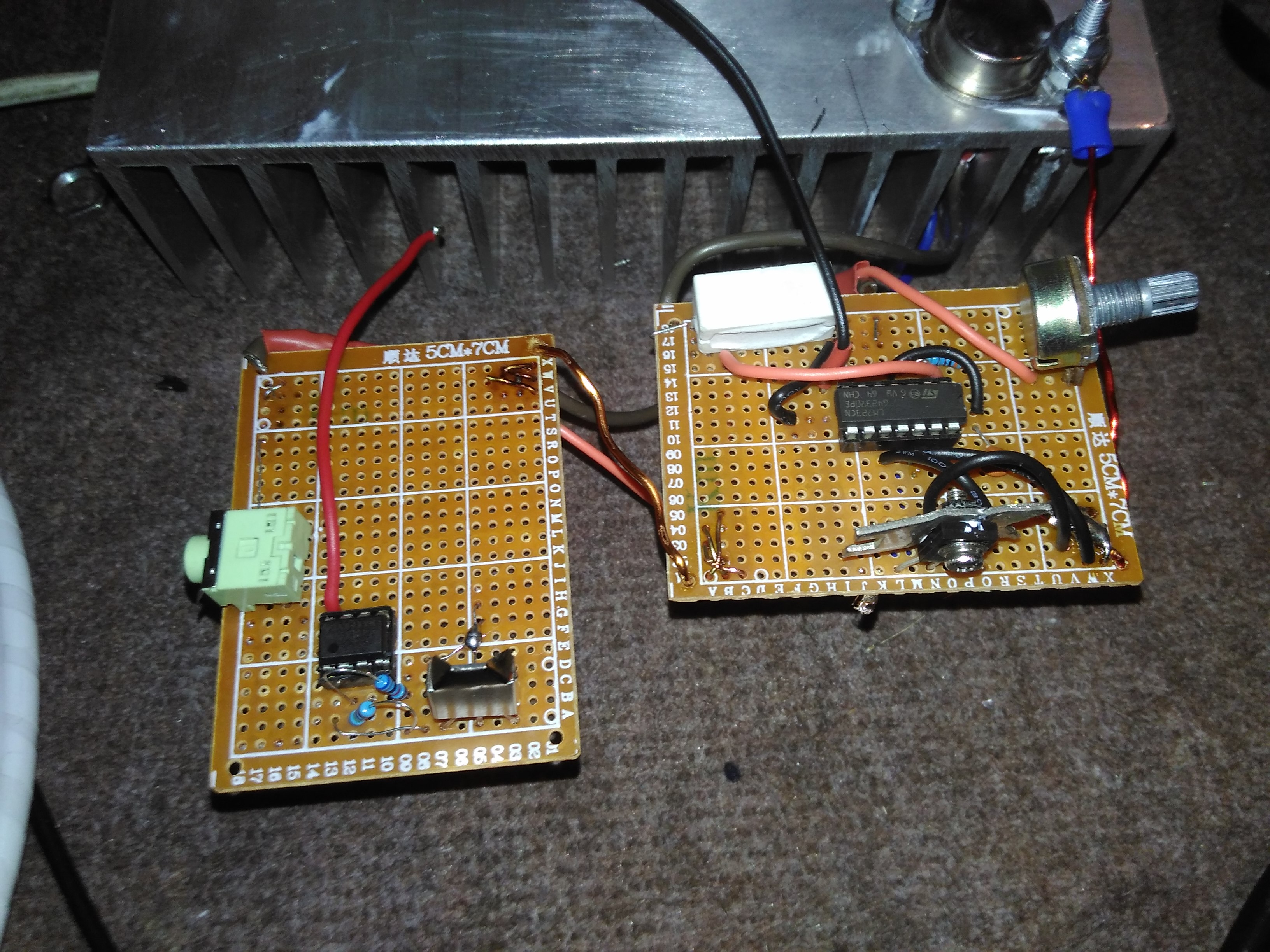

    Szybkie prototypowanie czy prowizorka?
    Wiercenie dziur,wielokrotne wylutowywanie/wlutowywanie elementów.
    Wygląda koszmarnie ale na etapie testów nie miało większego znaczenia.

    A tutaj po przeprowadzeniu prób jak już sprawdziłem różne koncepcje i doszedłem do działającej.

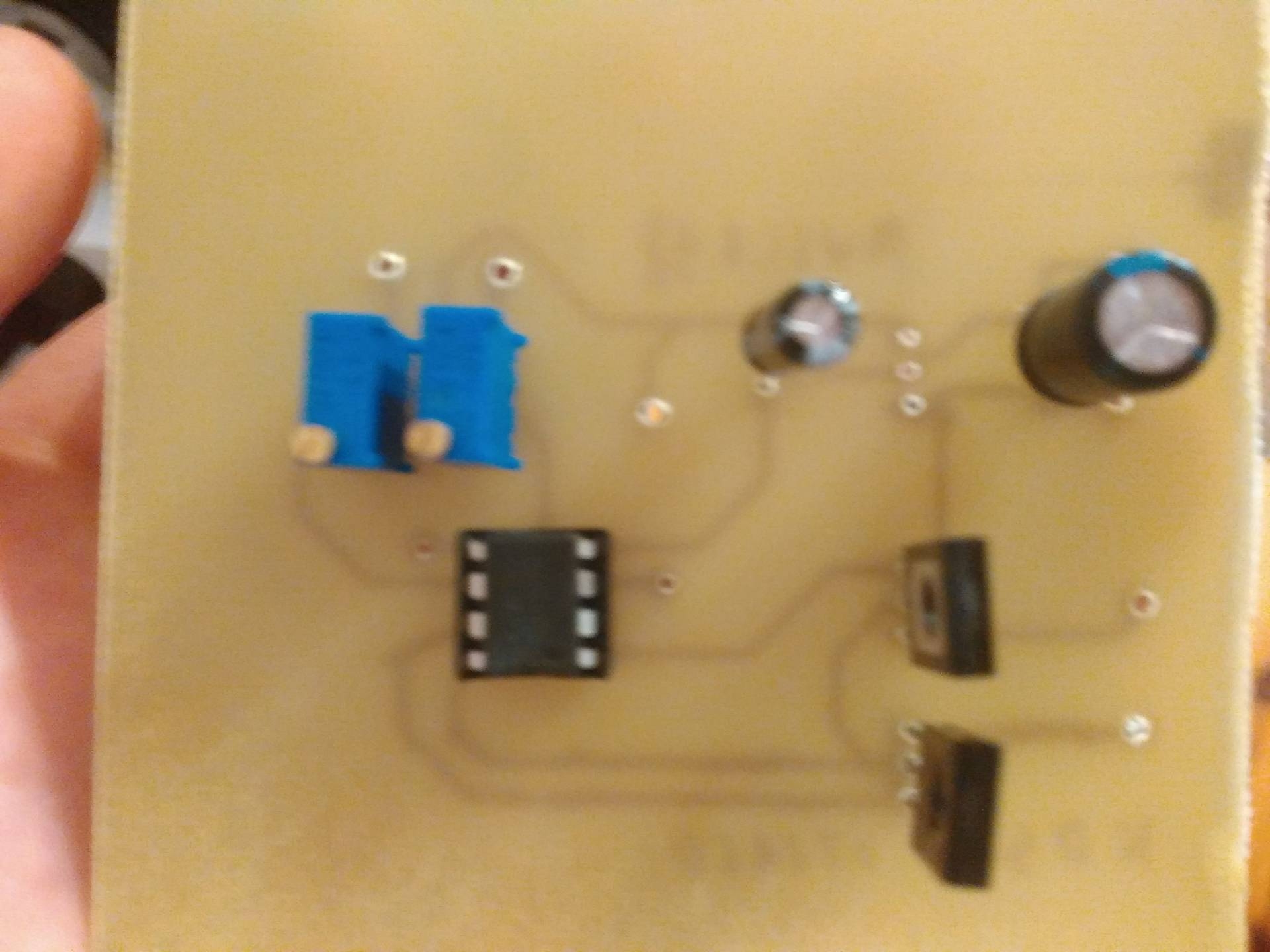

    Szybkie prototypowanie czy prowizorka?
    Przy okazji mój pierwszy laminat jaki zrobiłem.
    Do tego doszło kilka miesięcy doświadczenia podczas innych projektów.
    Teraz takich "koszmarów" jak wyżej nie robię.

    Może nawet z czasem zabiorę się za przebudowę zasilacza warsztatowego na normalną płytkę.
  • #13 16967147
    Krzysztof Kamienski
    Poziom 43  
    tzok napisał:
    komercyjny produkt,
    Dawniej mówiono ,,prywaciarski", dziś mówi się komercyny. Efekt zmiany ustroju, czy jak ? Ale miło jest popatrzeć, że moćna samemu coś ładniej wykonać, niż to co na pólce w sklepie leży.
  • #14 16969380
    pawelr98
    Poziom 39  
    tzok napisał:
    Np. ten "prostownik" to komercyjny produkt, nie samoróbka:

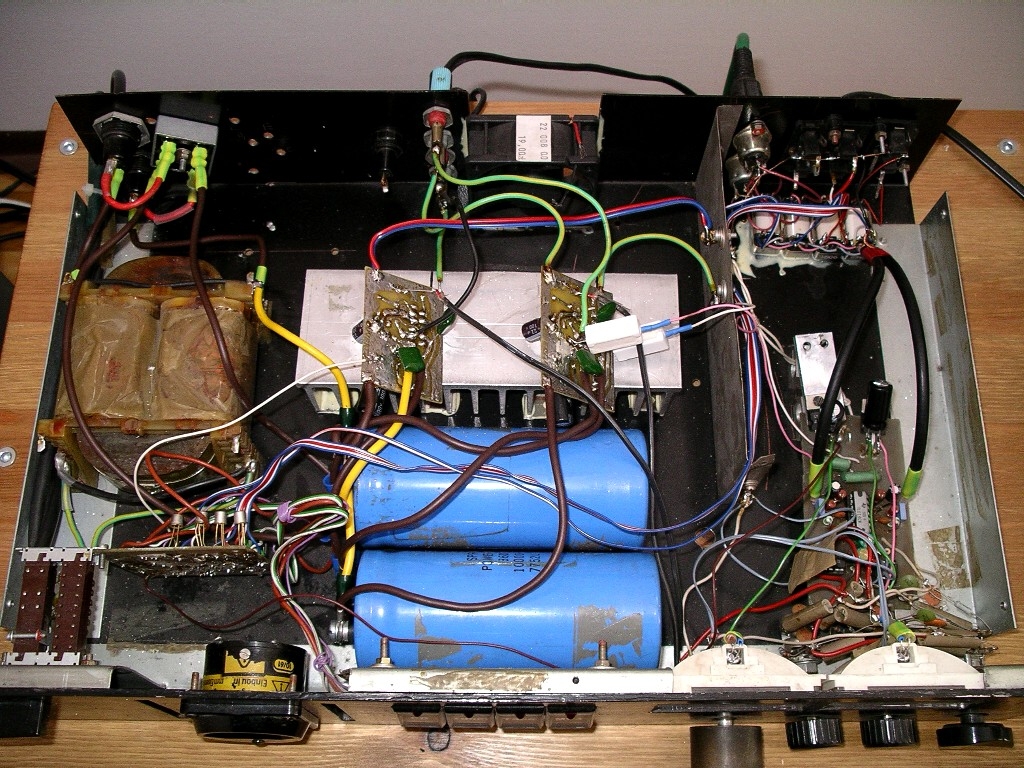

    Szybkie prototypowanie czy prowizorka?
