    Jak zwykle co roku tej porze, zamieszczam własnoręcznie wykonaną szopkę.

    Opiszę co nieco, szopka wykonana z materiałów, jakie posiadałem, parę listeweczek, płyta ze starych mebli (jako podest) kilkadziesiąt diod LED, dwie Atmegi8 (o tym później), 6 układów serii CD 40..., stabilizatory napięcia, rezystory i inna drobnica.

    Szopka Bożonarodzeniowa A' la MYSZOR

    Od strony technicznej budowa szopki to płyta meblowa jako podstawa, kilka listeweczek sklejona razem tworząc ściany, ścianki specjalnie są z krzywych i "koślawych" listewek, aby były między nimi szpary.

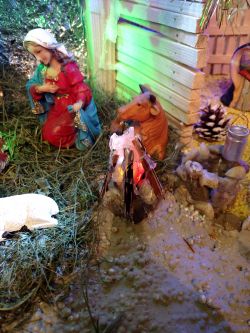

    Na podłożu przyklejone są kulki styropianowe i zabarwione, kilka kamieni tworzących ścieżkę, płotki to kilka listewek (też krzywych) klejonych wikolem, garnki na plocie chyba każdy na tym forum rozpoznaje źródło pochodzenia (rozebrane kondensatory).

    Szopka Bożonarodzeniowa A' la MYSZOR
    Szopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZOR





    Układ elektroniczny

    Omówię najpierw te w tle za głównymi figurkami szopki, jest to zestaw czterech kompletów diod, sterowane
    układami serii CD40.. (schematy w załącznikach), jest na bazie kitu AVT2750, nieco zmodyfikowałem układ, w oryginale 3 bramki NOT były niewykorzystane, więc na dwóch zrobiłem generator potrzebny do działania układu, a ostania z nich pozwoliła na rozbudowanie układu o jeden kanał, różnice w schematach można sobie porównać.

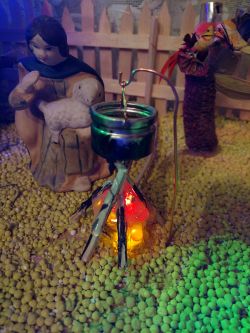

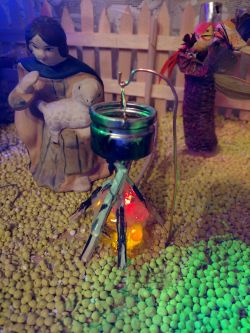

    Podświetlenie figurek i dwa ogniska, użyłem dwa razy Atmega8:
    Mając do dyspozycji Atmegę644, Atmegę162 i kilka Atmeg8.
    Potrzebowałem zrobić 3 kanałów PWM na cele ognisk i 5 na płynną zmianę koloru podświetlenia figurek (takie miałem założenia).

    Szopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZOR

    Ogniska sterowane jedną Atmegą, zasada działania dosyć prosta (użyłem w zeszłym roku tego rozwiązania i nawet się sprawdza): ADC robi pomiar zbierając wszelkie zakłócenia przez dolutowany kawałek przewodu jako antenka, zasilanie modułu ADC celowo zrobione bez filtracji i kondensatora filtrującego, zależało mi na niedokładnym pomiarze, w przerwaniu od ADC wykorzystuję dwa najmłodsze bity do wygenerowania zmiennych decydujących o wypełnieniu PWM.




    Podświetlenie figurek na drugiej Atmedze to najprostsze programowe 5 kanałów PWM bez korekcji gamma, działa dosyć prosto - zmienia kolory kolejno w każdym z kanałów.
    Zdaję sobie sprawę, że można by to zrobić na jednym uC, lecz próbując na Atmedze644, utknąłem na przerwaniach ADC i program bardzo spowolniał, z racji że święta nie będą czekać, szybka decyzja padła na 2 x Atmega8.

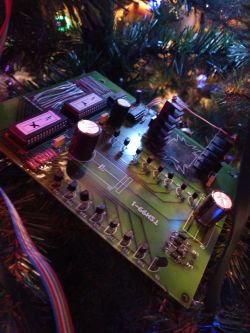

    Płytki PCB metodą domową termotransferu, schematu i ścieżki w Eagle'u, zasilanie - jakieś starsze trafo toroidalne z dwoma napięciami wyjściowymi - jedno wyprostowane i stabilizowane 12V dla układów CD40.., drugie 5V dla Atmeg.

    Szopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZOR
    Szopka Bożonarodzeniowa A' la MYSZOR

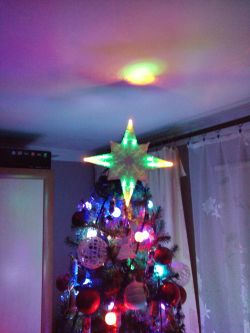

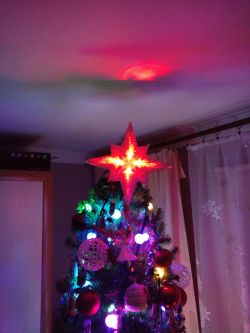

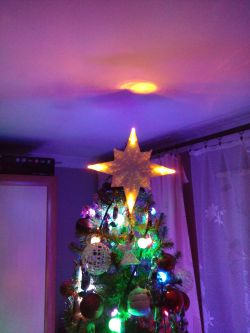

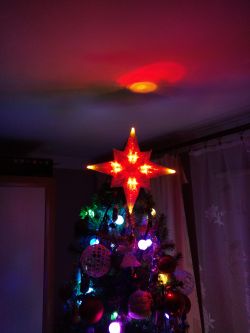

    Drugą konstrukcją jest wykonana gwiazda na choince.

    Szopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZOR

    Jest to dosyć prosta konstrukcja. Jako sterowania gwiazdy użyłem kitu AVT "Programowana girlanda na LEDach". Schemat dostępny pod linkiem:
    http://www.eres.alpha.pl/elektronika/fusion_images/schematy/sch285.jpg

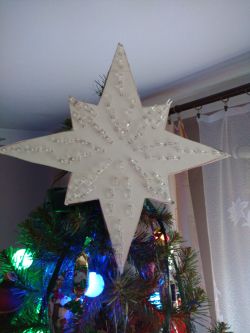

    Ja wykorzystałem sam sterownik, a gwiazdę wykonałem od podstaw na kawałku laminatu w kształcie gwiazdy. Przed wlutowaniem LEDów podkleiłem front białą tekturką, diody lutowałem na nieco dłuższych nóżkach, przez co mogłem je zagiąć w kierunku zewnętrznym, na dodatek użyłem LEDów z wąskim kątem świecenia, przez co wyszedł efekt, jaki wyszedł.



    Dla zainteresowanych, w najbliższym czasie podrzucę filmiki nagrane w godzinach nocnych (efekt jest o wiele lepszy).

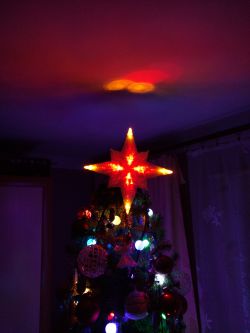

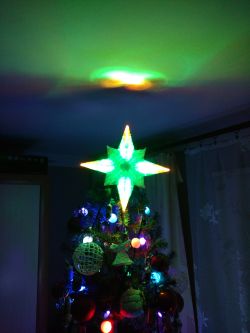

    Obiecane zdjęcia i filmiki:

    Szopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZOR
    Szopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZORSzopka Bożonarodzeniowa A' la MYSZOR



    W załącznikach schematy, kody źródłowe.
    Przy okazji
    SZCZĘŚLIWEGO NOWEGO ROKU I UDANYCH KONSTRUKCJI !
