Suzuki SV650 2001 - czujnik poziomu paliwa, rezerwa

krju 15 Jan 2018 06:41 3231 11
  • #1
    krju
    Level 10  
    Od dłuższego czasu męczę się z kontrolką rezerwy w zaadoptowanym do mojego SV650 licznika. Z racji tego, że liczniki nie działały zaadoptowałem taki licznik
    Suzuki SV650 2001 - czujnik poziomu paliwa, rezerwa

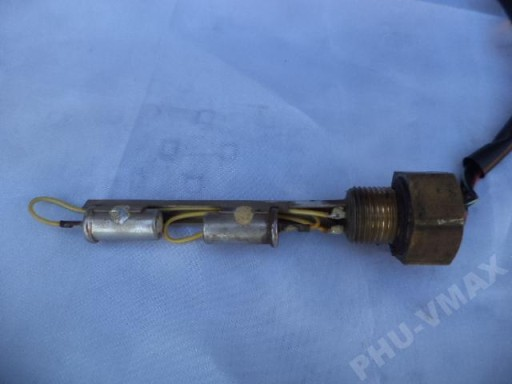

    Udało mi się wszystko podłączyć (nawet dorobione wskaźnik biegów) oprócz wskazania rezerwy. Wg schematu rezerwa jest przy oporności 90 om. Oryginalnie jest zamontowany czujnik składający się z 2 rezystorów
    Z licznika wychodzi jeden przewód do wskazania paliwa. Jak to podłączyć i co trzeba przerobić aby działała chociaż rezerwa?
    Suzuki SV650 2001 - czujnik poziomu paliwa, rezerwa
    [28-30.06.2022, targi] PowerUP EXPO 2022 - zasilanie w elektronice. Zarejestruj się za darmo
  • #2
    DriverMSG
    Admin of Computers group
    krju wrote:
    Z licznika wychodzi jeden przewód do wskazania paliwa
    Podłącz ten przewód do masy i sprawdź, czy zapali się kontrolka. Będzie wiadomo, czy jest zasilana z licznika.
    Sprawdź opór dolnego czujnika przy różnych temperaturach. Jeśli waha się w granicach 90 om, to możesz go podłączyć pod ten przewód.
    Całość działa na zasadzie różnic temperatur. Paliwo w zbiorniku jest chłodziwem.
  • #3
    krju
    Level 10  
    Rezerwa świeci się cały czas. Głównie kombinowałem jak ją zgasić. Podłączałem ten czujnik i brak zmian czy z jednym czy dwoma termistorami.
  • #6
    DriverMSG
    Admin of Computers group
    Zmierz rezystencję swoich sensorów, a do kabelka podłącz do testów potencjometr 100 om. Regulując sprawdzisz, czy dioda gaśnie i w jakim zakresie.
    Porównaj to z twoimi sensorami, może wystarczy wlutować jakiś rezystor by dopasować czułość.
  • #7
    krju
    Level 10  
    Potencjometr podłączyć do licznika i masy czy 12V.
  • #9
    krju
    Level 10  
    Dziękują za pomoc. Znajdę trochę czasu to dam znać co wyszło.
  • #10
    krju
    Level 10  
    Witam.
    Moto na zimę było rozebrane do kilku przeróbek. Dzisiaj sprawdziłem czy zadziała zgodnie z podpowiedzią. Wcześniej zakupiłem potencjometr 100 om. Jednak po dokładnym pomiarze jego zakres jest od 1 do 92.
    Po podłączeniu na krótko do masy kontrolka gaśnie, a zegar pokazuje pełen zbiornik. Po podłączeniu potencjometru albo się świeci, albo mruga (tak w połowie zakresu). muszę kupić większy potencjometr aby łatwo się nim regulowało z zakresem do 200 om wtedy dokładnie sprawdzę w jakich zakresach co wskazuje.

    Doszedł potencjometr. Przeprowadziłem pomiary i wyniki są następujące:
    0 om - 5 kresek na liczniku
    20 om - 4 kreski
    40 om -3 kreski
    60 om - 2 kreski
    80 om - 1 kreska
    90 om - mruga rezerwa
    100 om rezerwa świeci.
    Zmierzyłem termistory w oryginalnym czujniku rezerwy. Jeden nie daje oznak drugi w temperaturze ok 0 stopni 4 kom.
    Szukałem na różnych aukcjach czujnika który można by adoptować, ale rozmiar otworu w zbiorniku jest tylko 18 mm
  • #11
    krju
    Level 10  
    Witam ponownie.
    Może jednak ktoś podpowie jak zbudować czujnik który będzie potrafił mierzyć poziom paliwa w zakresach 0-100 om.
  • #12
    Pieter125
    Level 7  
    Próbowałeś to puścić przez redukcje? kwestia żeby wysokość się zgadzała. Żeby przy tej rezerwie było 3-4litry.
